Высокая версия jlh2003 версия доски усилителей Armor

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Информация о товаре
- Фотографии

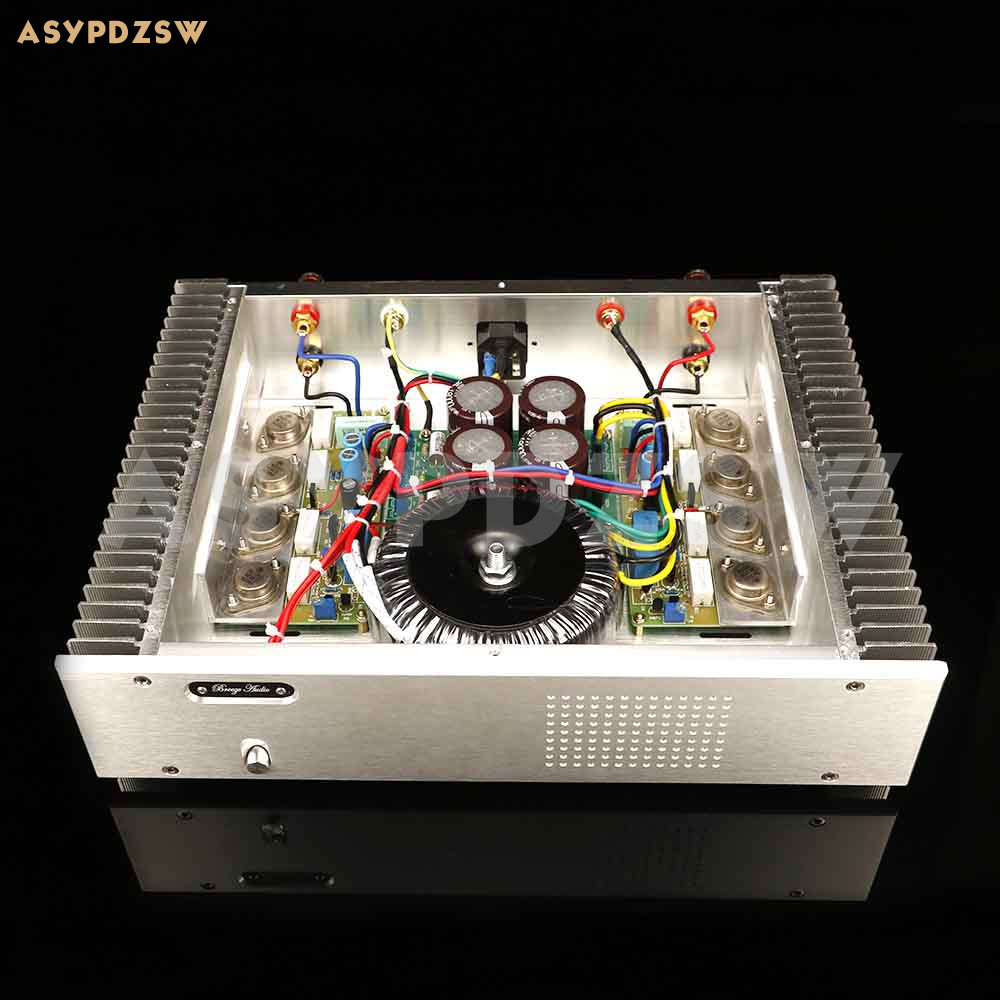

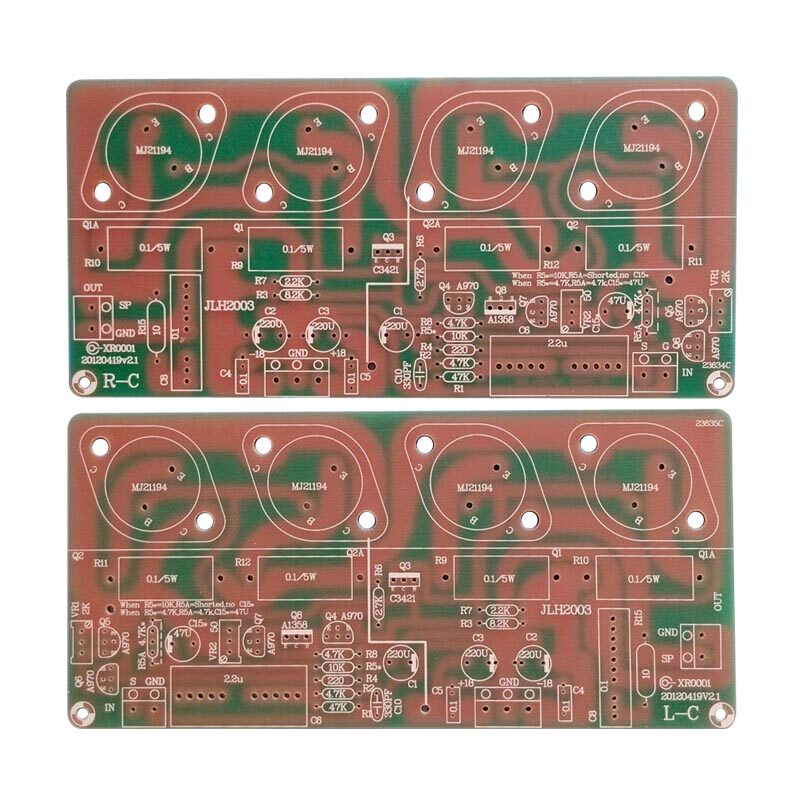

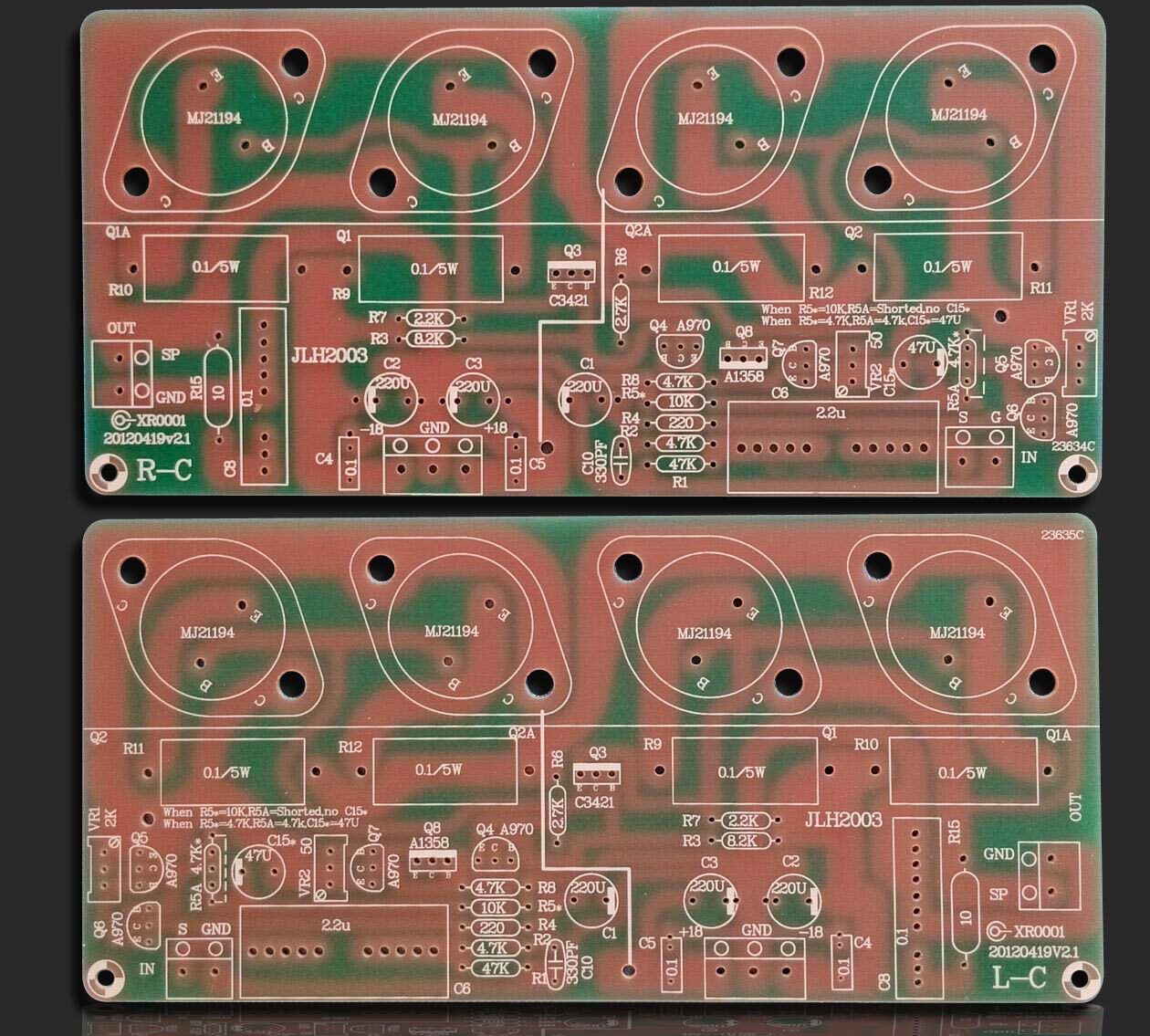

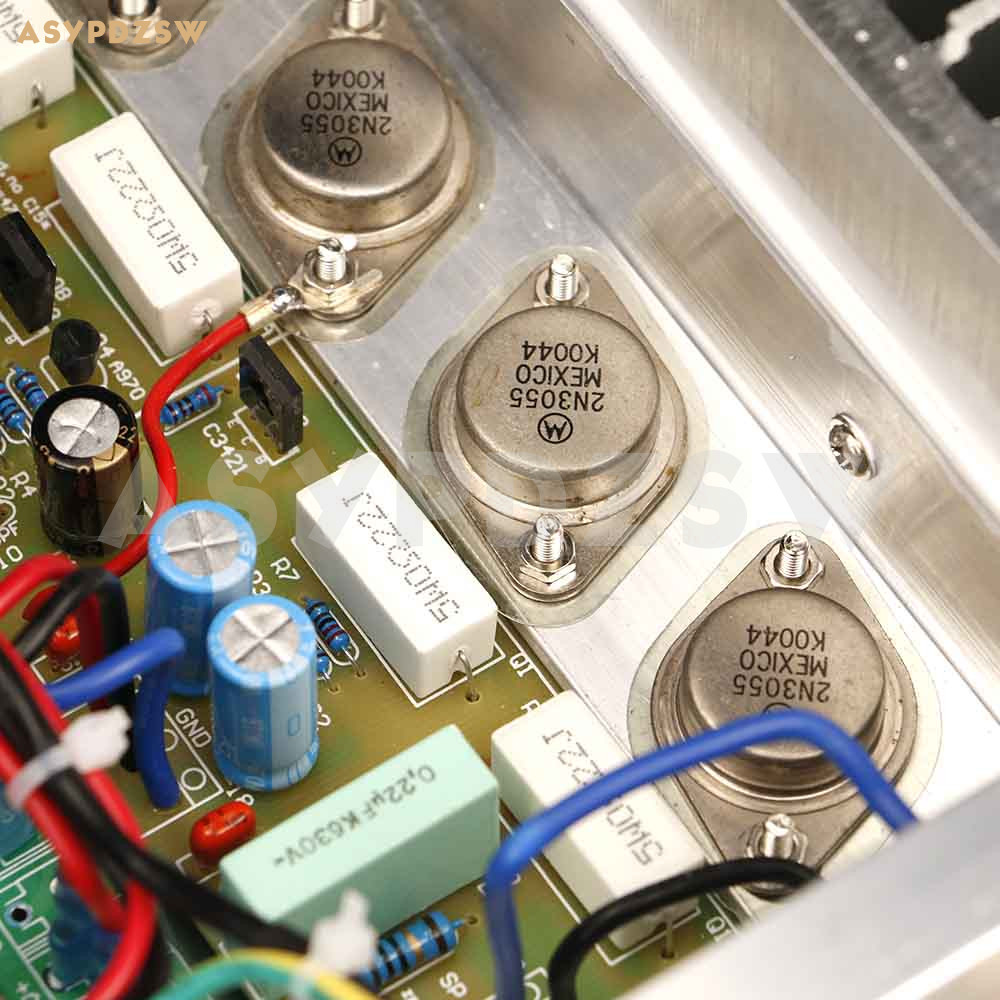

Размер доски: 156*75 мм*1,5 толщиной, единственный путь
Набор доски весом: около 70 граммов
Цена платы - это набор (один левый и правый каналы).

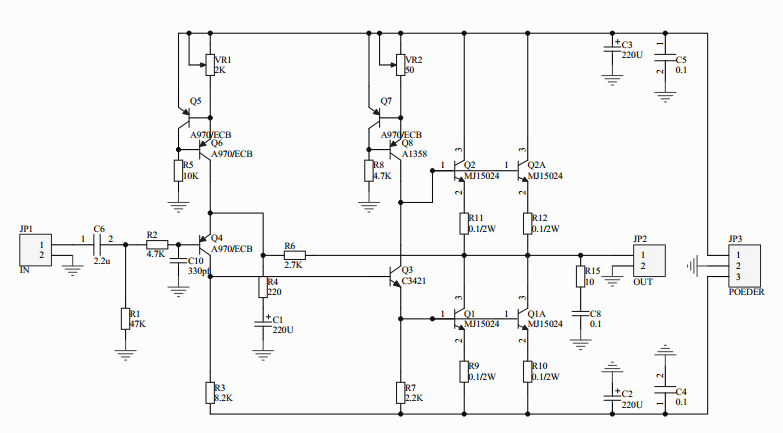

принцип Смотрите главную карту
Таблица компонентов выглядит следующим образом:
| Comment | Designator | LibRef | Quantity |
| 220U | C1 | Cap Pol1 | 1 |
| 220U | C2 | Cap Pol1 | 1 |
| 220U | C3 | Cap Pol1 | 1 |
| 0.1 | C4 | CAP | 1 |
| 0.1 | C5 | CAP | 1 |
| 2.2u | C6 | CAP | 1 |
| 0.1 | C8 | Cap | 1 |
| 330PF | C10 | Cap | 1 |
| 47U | C15* | Cap Pol1 | 1 |
| IN | JP1 | Header 2 | 1 |
| OUT | JP2 | Header 2 | 1 |
| POEDER | JP3 | Header 3 | 1 |
| MJ21194 | Q1 | MJ15024 | 1 |
| MJ21194 | Q1A | MJ15024 | 1 |
| MJ21194 | Q2 | MJ15024 | 1 |
| MJ21194 | Q2A | MJ15024 | 1 |
| C3421 | Q3 | C3241 | 1 |
| A970 | Q4 | A970/ECB | 1 |
| A970 | Q5 | A970/ECB | 1 |
| A970 | Q6 | A970/ECB | 1 |
| A970 | Q7 | A970/ECB | 1 |
| A1358 | Q8 | A970/ECB | 1 |
| 47K | R1 | Res2 | 1 |
| 4.7K | R2 | Res2 | 1 |
| 8.2K | R3 | Res2 | 1 |
| 220 | R4 | Res2 | 1 |
| 10K | R5* | Res2 | 1 |
| 4.7K* | R5A | Res2 | 1 |
| 2.7K | R6 | Res2 | 1 |
| 2.2K | R7 | Res2 | 1 |
| 4.7K | R8 | Res2 | 1 |
| 0.1/5W | R9 | Res2 | 1 |
| 0.1/5W | R10 | Res2 | 1 |
| 0.1/5W | R11 | Res2 | 1 |
| 0.1/5W | R12 | Res2 | 1 |
| 10 | R15 | Res2 | 1 |
| 2K | VR1 | RPot2 | 1 |
| 50 | VR2 | RPot2 | 1 |
Secondary Voltage (Vrms) | Supply Rail Voltage (V) | Quiescent Current (A) | Power 8ohm (W) | Power 6ohm (W) | Power 4ohm (W) |
18 | 18 | 2.8 | 16 | 21 | 32 |
22 | 23 | 3.7 | 28 | 37 | 56 |
25 | 28 | 3.2 | 42 | 56 | 42 |
30 | 33 | 2.7 | 60 | 45 | 30 |
Сайт усилителя класса A (Sound-au.com)
Higher power circuit
The‘JLH for ESL’Схема, которая может быть использована с обычными динамиками, а также с электроникой, уже имеет CCS для корректировки смещения постоянного тока, но она выиграет от других изменений, изложенных выше. В частности, использование CCS для регулировки покоящегося тока устраняет необходимость в предварительной установке с высокой мощностью, которую иногда можно найти.
Fig 3– The Higher Power Circuit
При использовании с обычными динамиками эта схема может доставлять более 40 Вт при условии, что напряжение рельса питания и ток покоя выбираются в соответствии с определенным импедансом нагрузки. Напряжение рельса питания должно быть на пару вольт выше, чем пиковое выходное напряжение, а общий уровень покоя должен быть примерно в 0,7 раза превышает максимальный выходной ток. Мощность, распределенная в каждом выходном транзисторе (время напряжения рельса питания, половина покоящегося тока), должна быть ограничена примерно 40-45 Вт, при условии, что используются радиаторы приличного размера (от 0,6 до 0,8DEGC/Вт на транзистор).
Пиковое напряжение нагрузки и ток можно рассчитать по требуемой мощности и динамику’s impedance in the normal way using:
Vpk = sqrt(2*Pwr*Rload) and Ipk = sqrt(2*Pwr/Rload)
Чтобы разрешить изменения импеданса динамика, я бы предположил, что ток рассчитывается с использованием & FRAC34; говорящего’S номинальный импеданс и напряжение с использованием 1 & frac12; раз номинальное значение. Конечно, вы можете сделать свои собственные предположения о изменениях импеданса динамика и соответствующим образом рассчитать требуемое напряжение рельса и тока покоя. Из отзывов, которую я получил, более высокие покояные токи, как правило, звучат лучше, поэтому вы можете соответствующим образом смешать компромисс между напряжением и током (одновременно сохраняя диссипацию мощности в выходных передатчиках на безопасном уровне).
В следующей таблице указывается максимальная выходная мощность на нагрузки 8, 6 и 4oM для некоторых стандартных вторичных напряжений трансформатора, предполагая ограничительную нагрузку и без каких -либо пособий на вариации импеданса, упомянутые выше. Напряжения рельсов питания предполагают регулируемое источник, с последующим падением вольт, а покоящий ток был рассчитан либо по максимальному току на 4om, либо, в случае второстепенного 2 и 30 в вторичный предел, ограничение рассеяния транзистора.
