Магазин отсталых пассажиров, проходящих тысячи лет, магазин TDA2030A Pure задней стадии лихорадочной плат
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание схемы

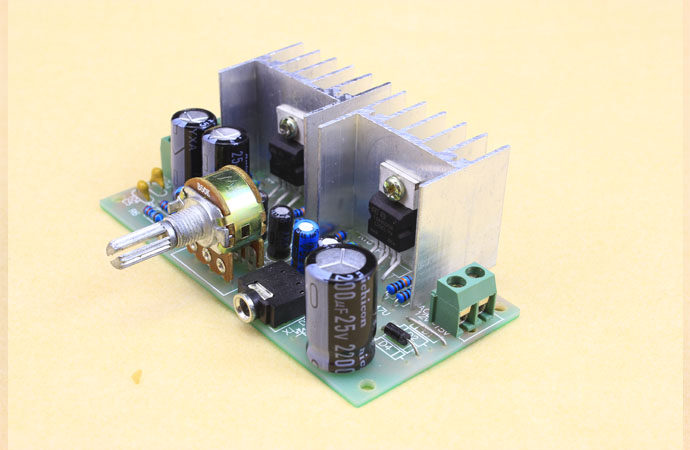

Этот пакет представляет собой усилитель мощности, состоящий из интегрированной цепи TDA2030. Он имеет характеристики небольших искажений, небольших периферийных компонентов, простой сборки, большой мощности и высокой подготовки. Он очень подходит для подготовки радиоэнтузиастов и энтузиастов аудио.
D1 в цепи— D4 -это диод выпрямителя, C11 является конденсатором фильтра, а C12 представляет собой высокочастотный конденсатор деградации; RP1 -это потенциометр, регулирующий объем; IC1 и IC2 -это усилитель, интегрированные цирки двух каналов; R8, R9, C7) -усилитель. Является ли схема смещения входной терминала IC усилителя. Поскольку эта схема питается одним источником питания, схема может нормально работать, когда напряжение DC входной терминала IC составляет 1/2;, C8) составляет отрицательную схему обратной связи. , Изменить размер R4 (R10) может изменить коэффициент обратной связи.C1 (C6) является конденсатором входной связи. C4 (C9) является конденсатором выходного соединения; когда схема подключена к динамику восприятия, R6, C5 (R12, C10) может обеспечить высокую стабильность.
Процесс сигнала: аудиосигнал вводится через объемный потенциометр RP1 от X1, а затем связан с C1 (C6), чтобы войти в 1 фут IC1 (IC2), вывод 4 из 4 -фут из интегрированной схемы до x2.
1. Описание схемы:
Эта заслуга является интегрированной схемойTDA2030Усилитель мощности, состоящий из центрированного, компонент компонента является разумным, почти не статический шум, высокое сохранение, небольшое искажение, небольшие периферические компоненты, простая сборка, высокая мощность (15W+15W) Характеристики, подходящие для энтузиастов электронных и энтузиастов аудиоDIY, Студенческое собрание.
Черное сиденье постоянного тока в том месте, где входная мощность заменяется 2P зеленого клеммы для облегчения проводки.
Параметры производительности
Входное напряжение: 12-15V
Выходная мощность: PO = 10W + 10 Вт (RL = 4Ω)
Выходной импеданс: 4—8Ω
Усилитель чистого заднего уровня является чистым усилителем громкости. Нет прямого схемы вперед. Входной источник звука напрямую нажимает звук динамика без каких -либо изменений. Звук является оригинальным, чистым и естественным.Эта плата усилителя мощности использует ICS-усилители мощности TDA2030 двух классических компаний Liangyin ST для формирования чистого усилителя мощности задних уровней. Единый источник питания питается. Входное напряжение представляет Мощность сильная (15WX2)., Маленькие периферические компоненты, легкая установка, очень подходящая для модификации или установки домашних аудиосистем, широко используемых для различных активных динамиков
