Плата усилителя усилителя LM4766 с защитой от рога (готовый продукт)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
LM4766-это двойной аудиоканальный чип с высокой точки зрения, производимый национальным полупроводником (далее именуемый названным). Рабочий диапазон напряжений питания интегрированной схемы представляет собой AC Dual 12V-21V и непрерывная средняя выходная мощность (8ΩНагрузка) составляет 40 Вт на канал; Общее гармоническое искажение плюс шум (THD+N) составляет всего 0,099% при непрерывной мощности 30 wx2; Отношение сигнал / шум достигает 112 дБ (больше, чем отношение сигнал / шум LM3886); Коэффициент отклонения питания составляет 125 дБ; Получить полосу пропускания - 8 МГц.
LM4766 Внутренние цепи, в дополнение к цепям усилителей мощности с теми же функциями, имеют различные цепи безопасной защиты, имеют перенапряжение, автоматическое отключение давления, перегрузку и защиту от автоматического перегрузки и короткометражного цирку Выход автоматически автоматическая работа по восстановлению при закрытии 155 ° C) для защиты IC усилителя мощности не будет повреждена ни в одном рабочем состоянии.LM4766 также интегрирует схему отключения матчей, преодолевая дефект удара LM1875!
В этом магазине также есть двойная версия питания 21 В (реле использует 24V, а регулятор напряжения использует 24 В).Если ваше напряжение питания составляет двойное 21В, обратитесь к владельцу магазина, чтобы отправить двойную версию 21 В, а по умолчанию будет отправлена двойная версия питания 12-18 В. ПРИМЕЧАНИЕ: двойные динамики с питанием 21 В могут использовать только 8ΩСущность
Особенности доски:
1. Легко установить.Правая сторона платы проектирования чипов LM4766 очень удобна для исправления чипа.
2строго соблюдайте принцип заземления и разделяйте макет проводки большого тока и небольшого тока, что делает низкий уровень этой платы почти неразборчивым.
3. Входной конец близок к входному штифту чипа, так что входной конец проводка короче и сводит к минимуму интерференции.
4. Питание реле питается от блоков напряжения, и добавляется радиатор, который является стабильным и надежным.Общая плата усилителя питается путем реле -реле, ограничивающего ток, на которое легко влияет напряжение ввода -эн. плотно, и сопротивление контакта большое.

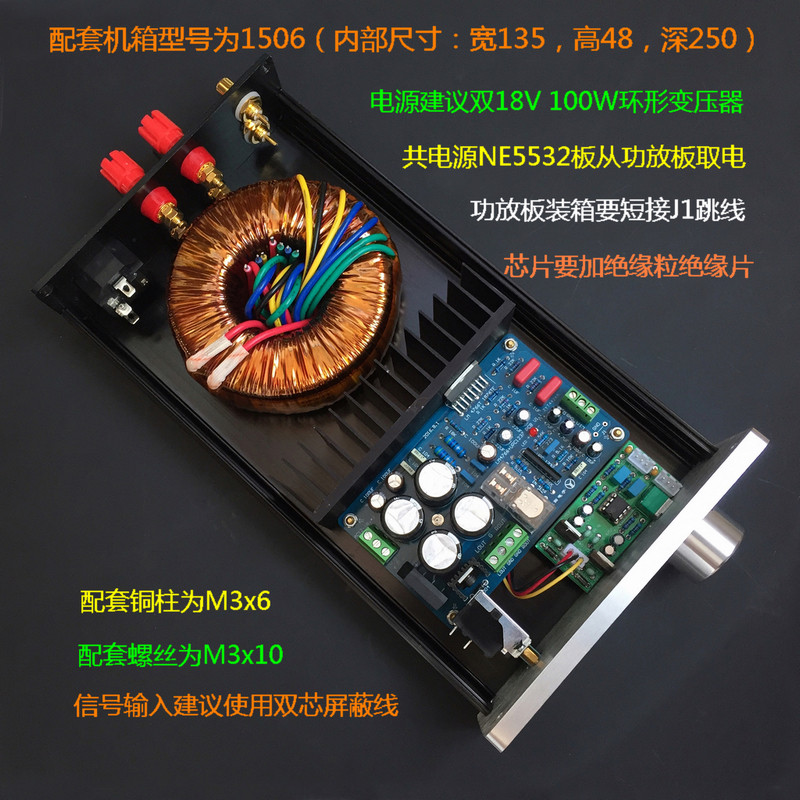

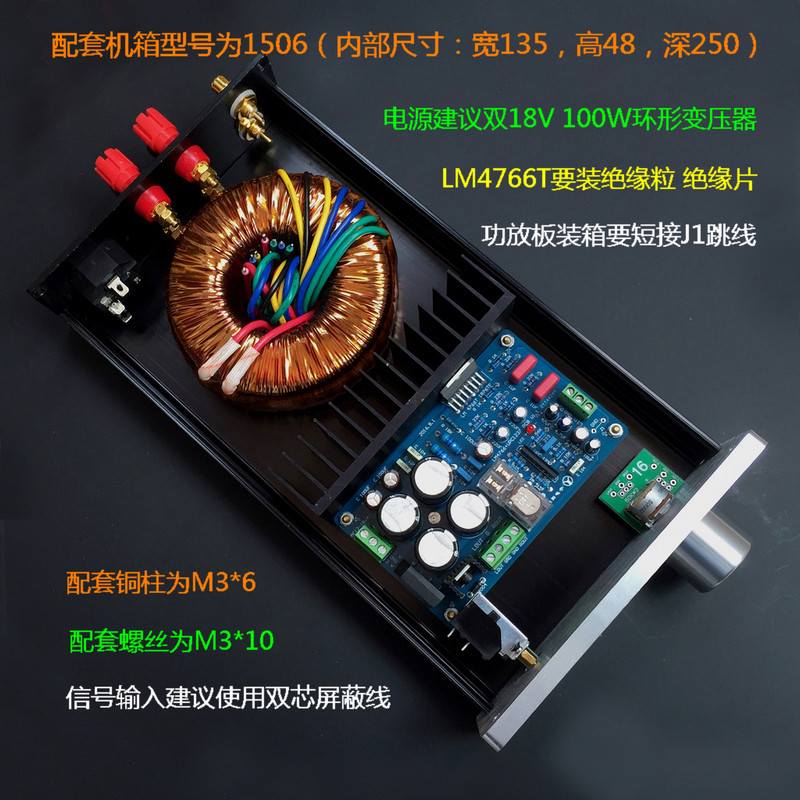

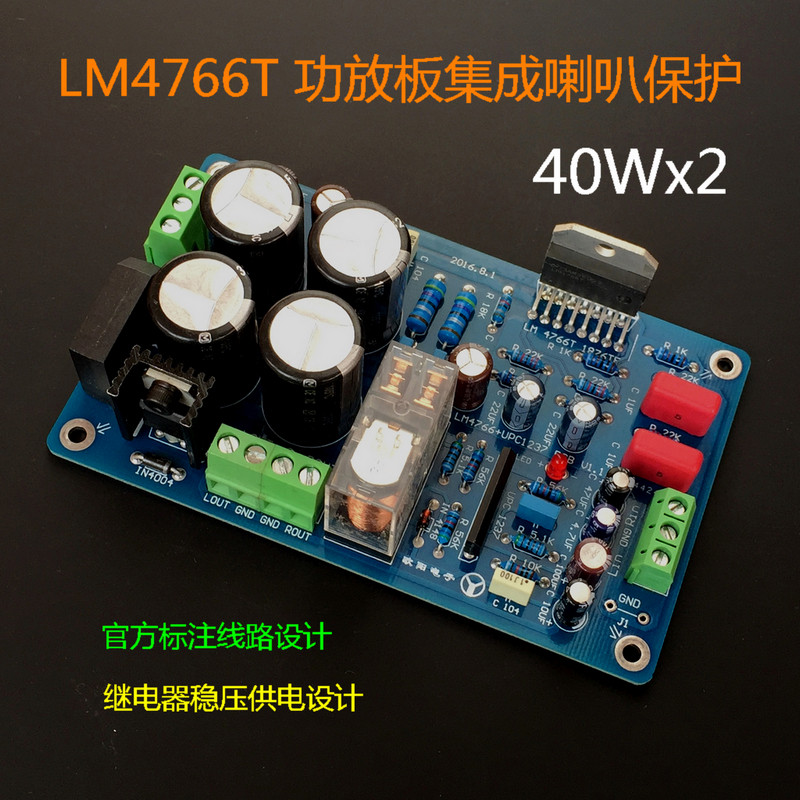

Фотографии продукта:
С точки зрения материалов:
1. Плата составляет 1,6 мм стекловолокно с небольшим дизайном заземления. Размер доски: 115*69 мм.

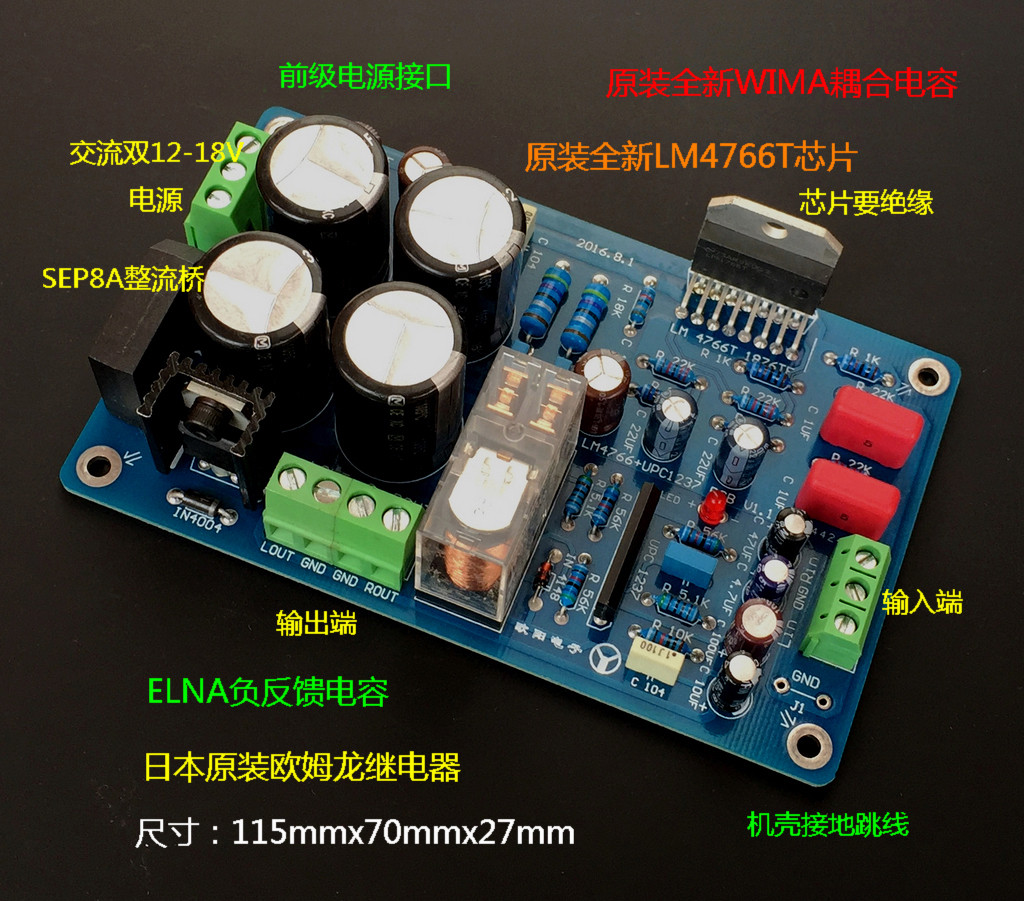

2. Мост выпрямителя - оригинальный сеп на Тайване8AФильтр - 4 японских конденсатора Panasonic с 3200UF35V, а такжеЕю -ежедневная100 UF, входная связь является совершенно новой в ГерманииWIMAДа, трасса BeruerСименсДа, отрицательные отзывыELNAСопротивление естьПять -золотой пленки медные ногиДа, реле является оригинальной Omron, чипОригинальный новыйиз.
Упаковывать картинки:
Установка используйте внимание:
1. Плата интегрированный трансформатор фильтра выпрямителя напрямую поставляется с мощностью. Рекомендуется использовать двойной трансформатор 15-18 В с источником питания не менее 60 Вт!
2. LM4766 Проектный выходной импеданс равен 8ΩЕсли вы хотите водить 4ΩДинамик рекомендуется не превышать двойной 16 В и обратить внимание на увеличение зоны рассеяния тепла.
3. При установке радиатора, вы должны быть между чипом и радиатором.Добавить изоляционные частицы и изоляционные листыСущность
4. На двойной панели есть относительно небольшие виски. Чтобы предотвратить окисление, лучше всего запечатать его припоем!
5Во время теста мощности сигнальный входной клемма на плате должен быть подключен к нагрузке и не может быть приостановлен, в противном случае будет индуктивный шум, и сигнальный кабель использует как можно больше экранирующего провода.
6. Если плата установлена в шасси, обязательно подключите корпус шасси к проводе заземления ввода на плате (используйте перемычку для короткого замыкания J1 на плате). Если входной заземление предыдущего этапа добавлено, входной заземление более поздней стадии не нужно подключать к шасси. Просто подключите входную основу предыдущего этапа.Если оба подключены, это вызовет цикл заземления и генерирует шум.
