LM1875 Плата усилителя 2.1 Чувство лихорадки избыточного веса.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

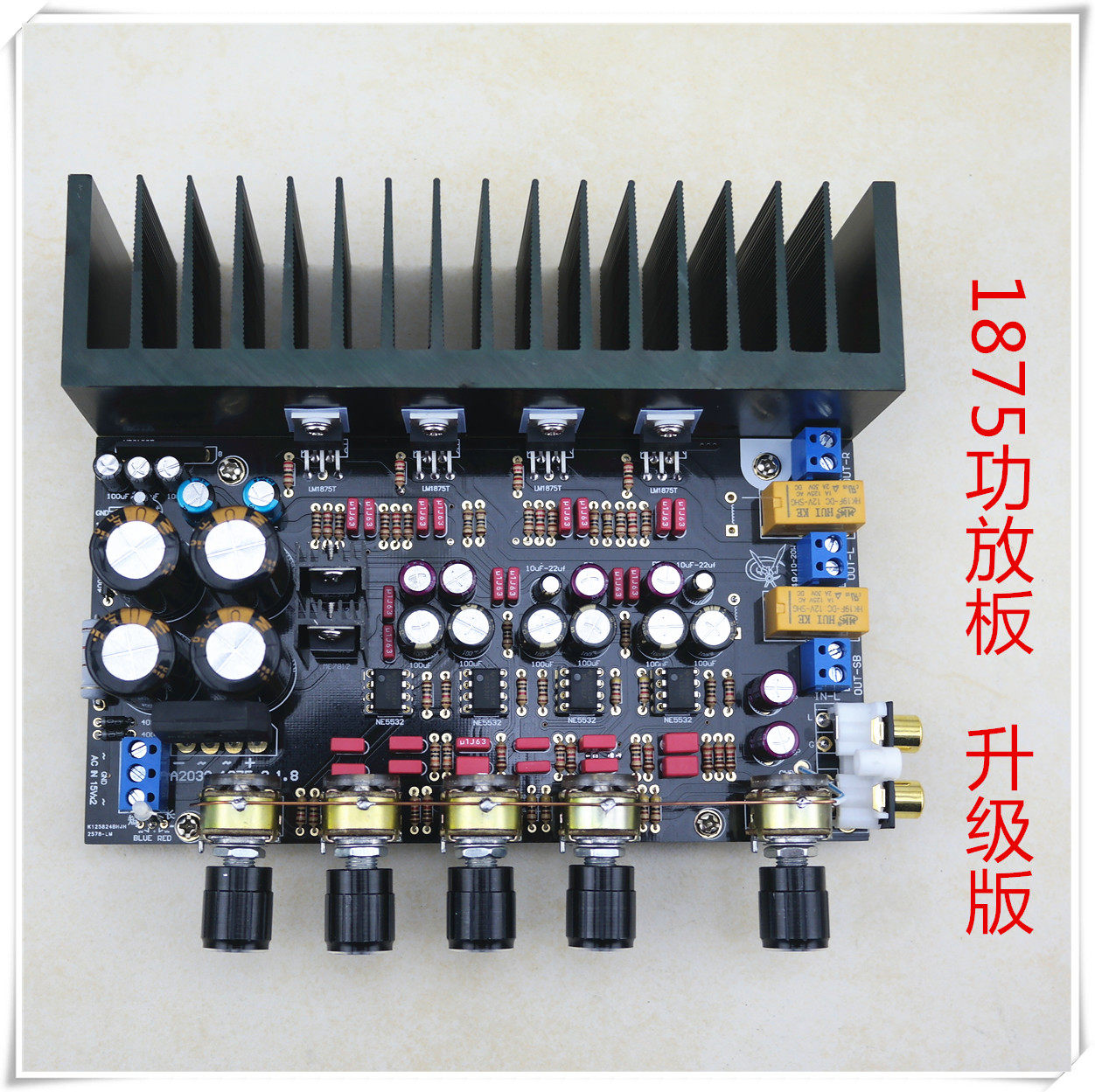

PA/LM1875-2.1 Доска усилителей
Покупатель должен прочитать:Добро пожаловать в наш магазин,Чтобы несколько друзей не платили платеж напрямую, не зная конфигурации, набор DIY в этом магазине специально включенгрузНастройки относительно высоки.Пожалуйста, не фотографируйте платеж напрямую и играйте, вы исчезнете!Мы проверим, неверна ли информация о квитанции.
 Если игрока действительно отправлено обратно, владелец предоставляет бесплатное обслуживание друзей, которые потерпели неудачу, и ему нужно только заменить поврежденные элементы и почтовые расходы.
*Если вы довольны продуктом, пожалуйста, дайте нам все 5 звезд в качестве награды, мы предоставим вам услугу по обслуживанию продукта пожизненно пожизненного труда!ПересечениеПересечение
Этот продукт - 128 Юань - цена рассеяния без цены радиатора,Если готовая плата необходима, вам необходимо добавить 35 плату за обработку юаней, чтобы сфотографировать контакт с обслуживанием клиентов, чтобы изменить цену.(Примечание: этот 35 юаней - просто плата за сварку ручной работы, и радиатор должен быть взят отдельно.)Есть более 170 частей всей доски и почти 400 припоев.От сварки до мощного прослушивания, квалифицированный мастер сварки также занимает два часа.Пожалуйста, будьте внимательны!
Ссылка на готовое продукт:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-104354734.26.rb1qjk&id=541010863737

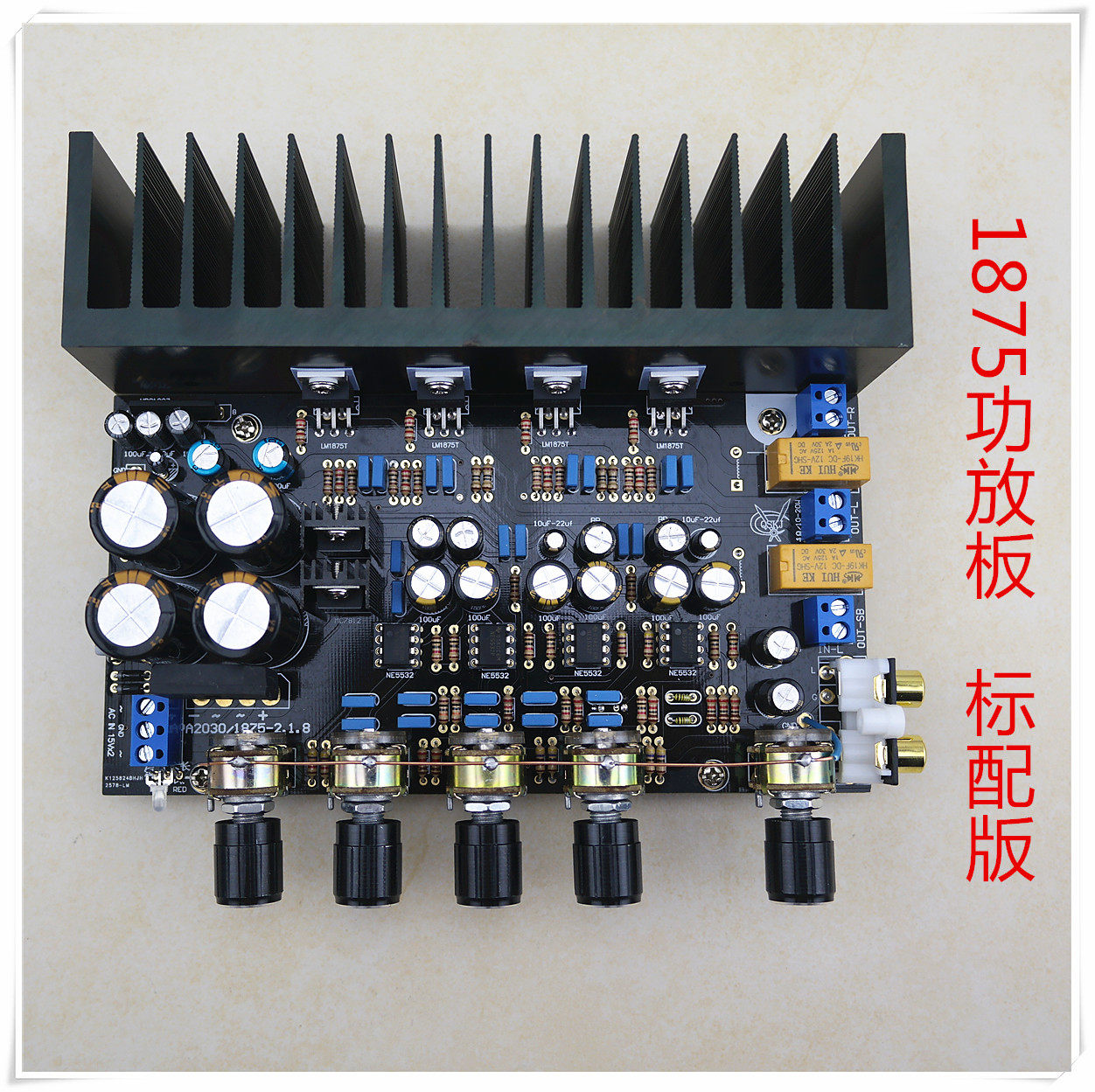

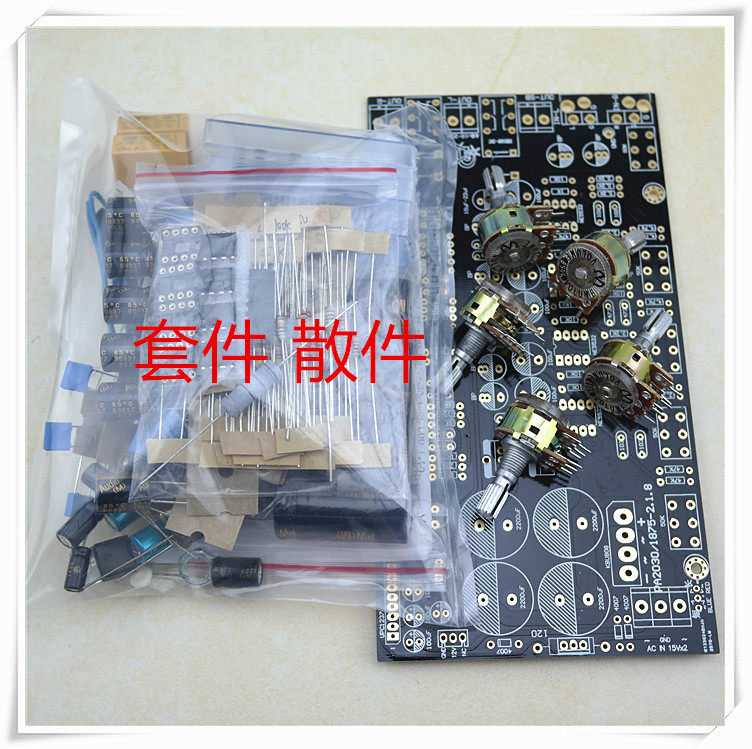

Пакет A:Стандартная версия объема: 128 Юань

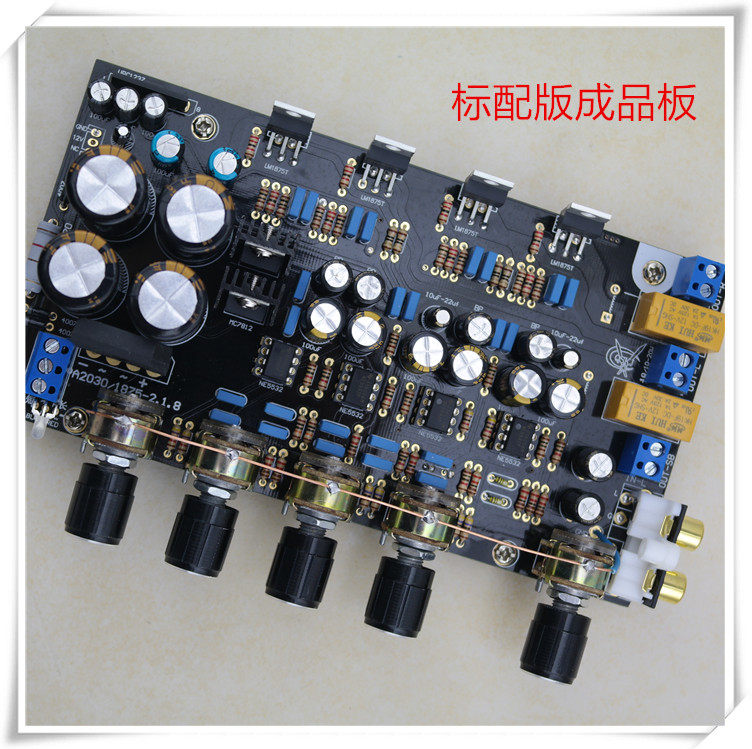

Пакет 2:Стандартная версия готовой платы: 128+ стоимость обработки 35 Юань = 163 Юань
Пакет 3: Обновленная версия Sanda: 166 Yuan
Пакет четвертый:Обновленная версия готовой платы: 166 Юань+Плата за обработку 35 Юань = 201 Юань
Поддерживающая ссылка на радиатор:https://item.taobao.com/item.htm?spm=2013.1.w4023-10435478.11.723qvrfr6&id=44433292488
Ссылка на поддержку трансформатора:https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-109738391.6.ru8rxm&id=41311510633

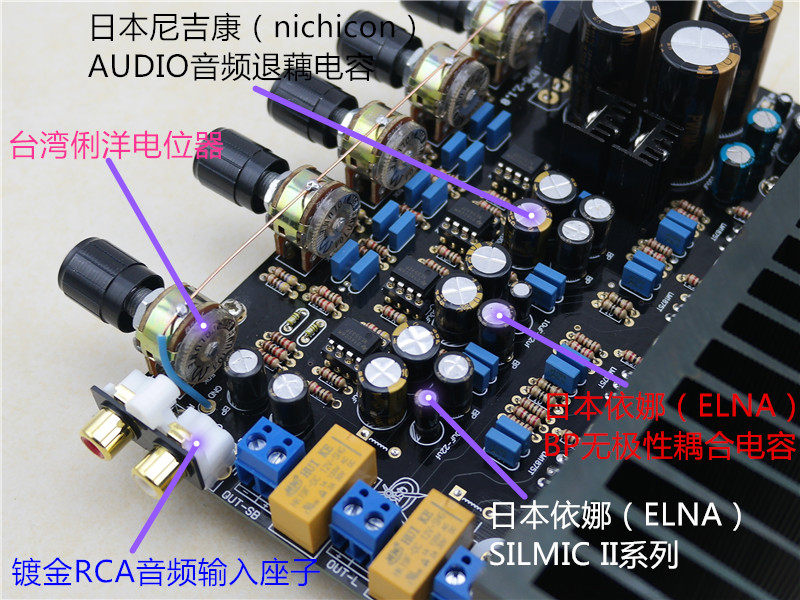

1. Введение в материалы совета директоров

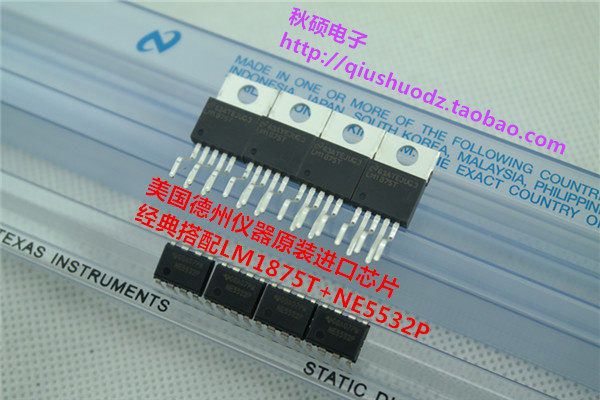

1. Используйте два классических передних и задних яростных чипсов в Texas Instruments,гарантироватьНовая оригинальная импортная, каждая плата используется в одной и той же партии, и эффективность ни в коем случае не сопоставима с SO -названной внутренней страной.
2. Используйте тайваньский потенциометр Liyang, продуцируемый Liyang и золото, звуковой сиденье RCA, что является самой основной гарантией для низкого шума и долгого срока службы.
3. Связанная емкость использует емкость Elna BP Unliver Audio Coubling.
4. емкость обратной связи использует Elna

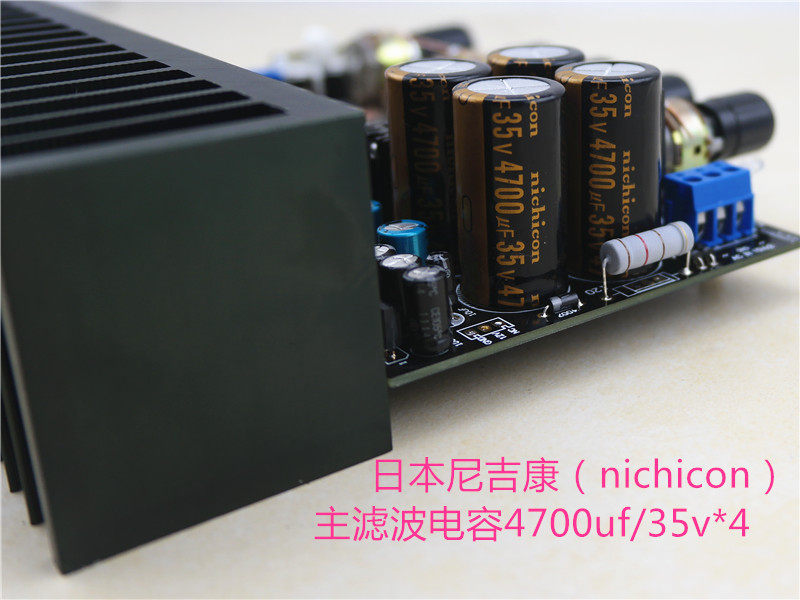

5. Основная фильтрация и отступающие конденсаторы используют ничиконевые аудио -специфические конденсаторы.

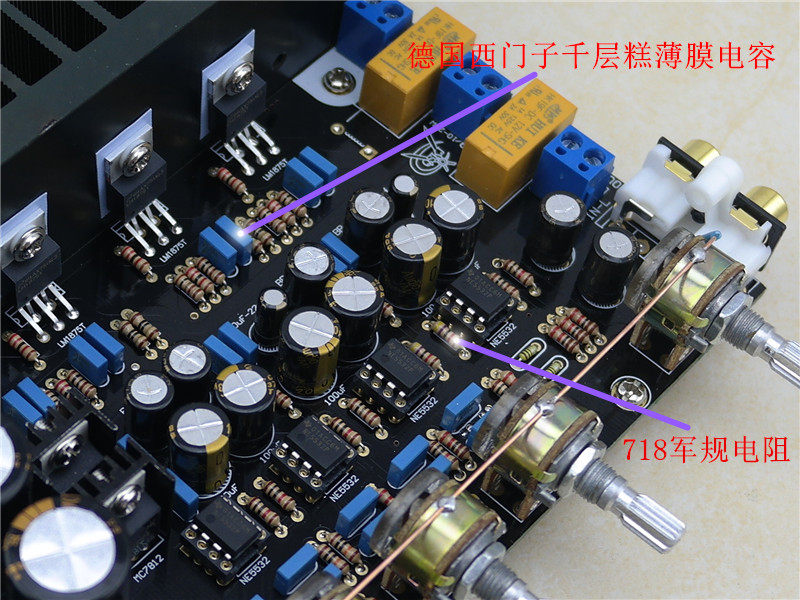

6. Все сигнальные каналы используют 718 регулирующего сопротивления.
7. Сплошная емкость целой пластинВсе конденсаторы - все известные фабрики, такие как Siemens в Германии или Philips.
два.Введение функции платы следующее:

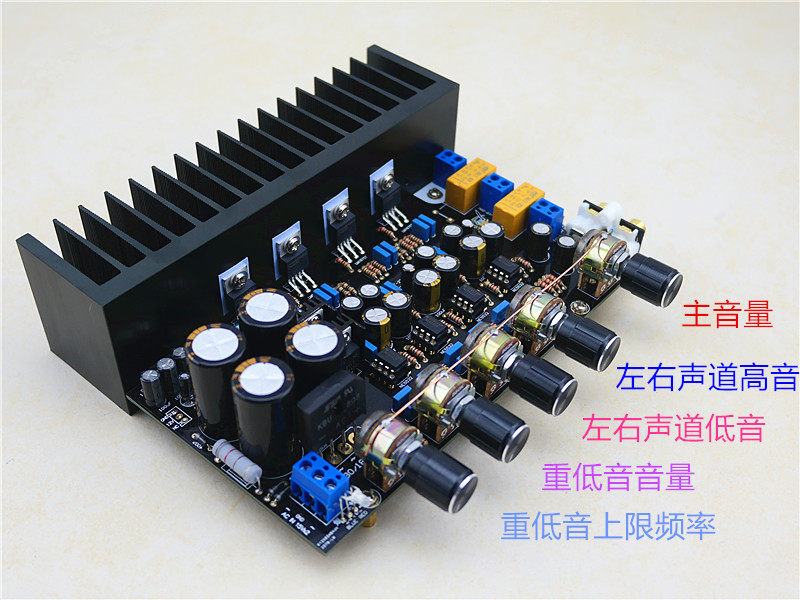

1.Функция введения потенциометра выглядит следующим образом:
2. Функция OP AMP слева направо, соответственно:
(1). Одиночный баланс вращения сабвуфера (оценка вращения однопользования).
(2). Усиление сигнала сигнала и компенсация частоты.
(3).
(4). Амплификация и буфер сигнала правого канала.
3.4 LM1875 Усилитель IC Функция:
(1). Два слева, чтобы сделать дифференциальный усилитель в форме BTL. Отвечает за тяжелый бас.
(2). Два справа несут ответственность за увеличение левого и правого каналов.

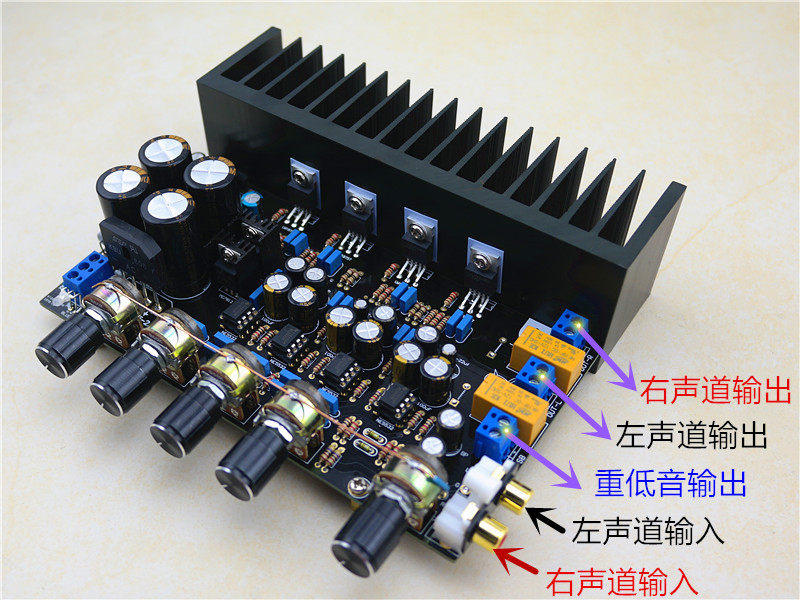

4. Терминалы проводов слева направо:
(1).
(2).8 евро или выше, в противном случае лихорадка будет сильной.
(3).
(4).Импеданс предпочтительно 4-8 евро.

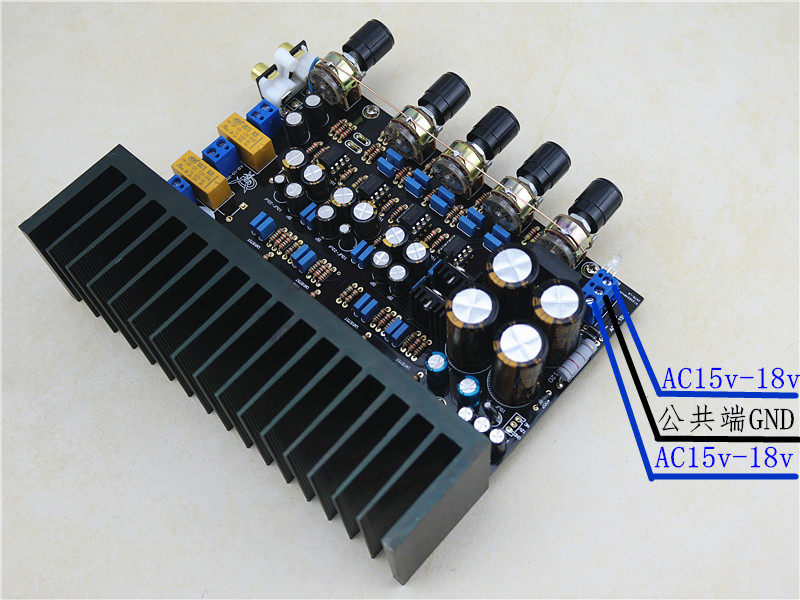

5. Ввод источника питания, вы можете подключиться к мощности переменного тока от двойного 15 В до двойного 18, или вы можете подключиться к двойному18В до двойного 25 В.Требования к мощности не должны быть менее 100 Вт.
6. Размер PCB: длиной 170 м*Ширина 90 мм, с радиатором.

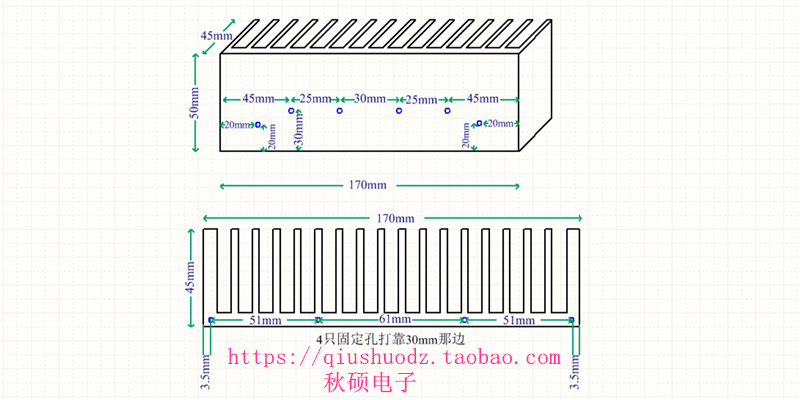

7. Размер радиатора (ссылка для друзей с радиатором): 170 мм*ширина 45 мм*высота 61 мм
Толщина субстрата составляет 7,5 мм

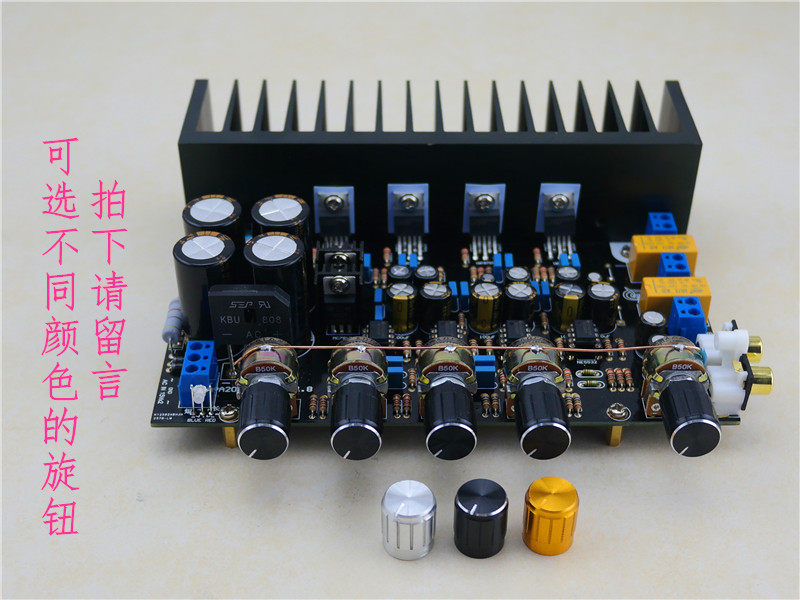

8. Чтобы предотвратить звук шелеста и срок службы использования настройки, пять потенциометров используют потенциометр, продуцированный на Тайване.Доставка 5 красивых ручек, сфотографируйте, пожалуйста, оставьте цвет ручки сообщения(Нет сообщения, доставка случайным образом)СущностьСхема защиты динамиков UPC1237 разработана, а ингибирование воздействия динамиков и выходная защита от DC в более безопасной защите.
9.pcb двойная проводка, технология Shen Jin.Звездные заземления, разделение каждого канала мощности на заземление сигнала и суммируют на главном сайте конденсатора фильтра.
3. Сейчас на рынке продано много аналогичных продуктов, и есть следующие недостатки:
1.Во время переключения динамик оказывает сильное влияние, что оказывает большое влияние на срок службы динамика.Эта схема использует динамики для защиты интегрированного UPC1237.Поместите задержку динамика, немедленно выпустите и выпустите ток на оборот.И с выходом защиты DC, случайно интегрирует усилитель, выводит высокое напряжение постоянного тока, реле будет немедленно выпущено, не повреждая динамик.
2.Классические шампуры, слушание музыки не имеет чувства направленияСущностьХотя эта схема составляет 2,1 канала, потому что используется конструкция разделения левого и правого канала, разделение левого и правого канала чрезвычайно высокое, что способствует позиционированию звукового изображения.Другие платы непосредственно подключают входные сигналы левого и правого канала через два резистора, когда конструктивная схема, а затем отфильтровайте через низкое пропуск, и после увеличения он используется для тяжелых басов. левого и правого каналов.Наиболее прямым проявлением является то, что когда вводится только один сигнал канала, другой канал говорит как обычно.Хотя цель составляет 2,1, хотя есть шокирующий тяжелый бас, WindowsЗвук приглашения Switch - это нормально.Прослушивание концерта в такой системе в течение длительного времени заставит уши нежные и скучные.
3.PCBХодячий лесной хаос (особенно земля), шум чрезвычайно шум во время статического.Эта схема принимает небольшую звездную заземление, а сильный и слабый сигнал разделен, а шум чрезвычайно мал.
4.Расположение материалов оборудования является неуместным.Потенциометр усилителя принадлежит механическому компоненту.Основная емкость фильтрации использует две параллельные параллель.
5.Тяжелая басовая часть обычнаяBTLСущностьЭта схема принимает дифференциальную структуру усиления
Для сравнения вышеупомянутых причин я разработал этоPA/LM1875-2.1.Я надеюсь, что все будут критиковать и высказать больше мнений .Спасибо!
