Super Parallel Type A Stabilization Power Board Kit
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Отзывы друзей, которые им пользовались:
Примечание. Текущие платы изготовлены из NEC. Оригинал NEC A992 C1845,5171, 1930 Пары теперь 12 юаней пары
Схема комплекта (нефинансированный продукт): 133 Юань/набор, не нужны два больших конденсатора, чтобы быть 100

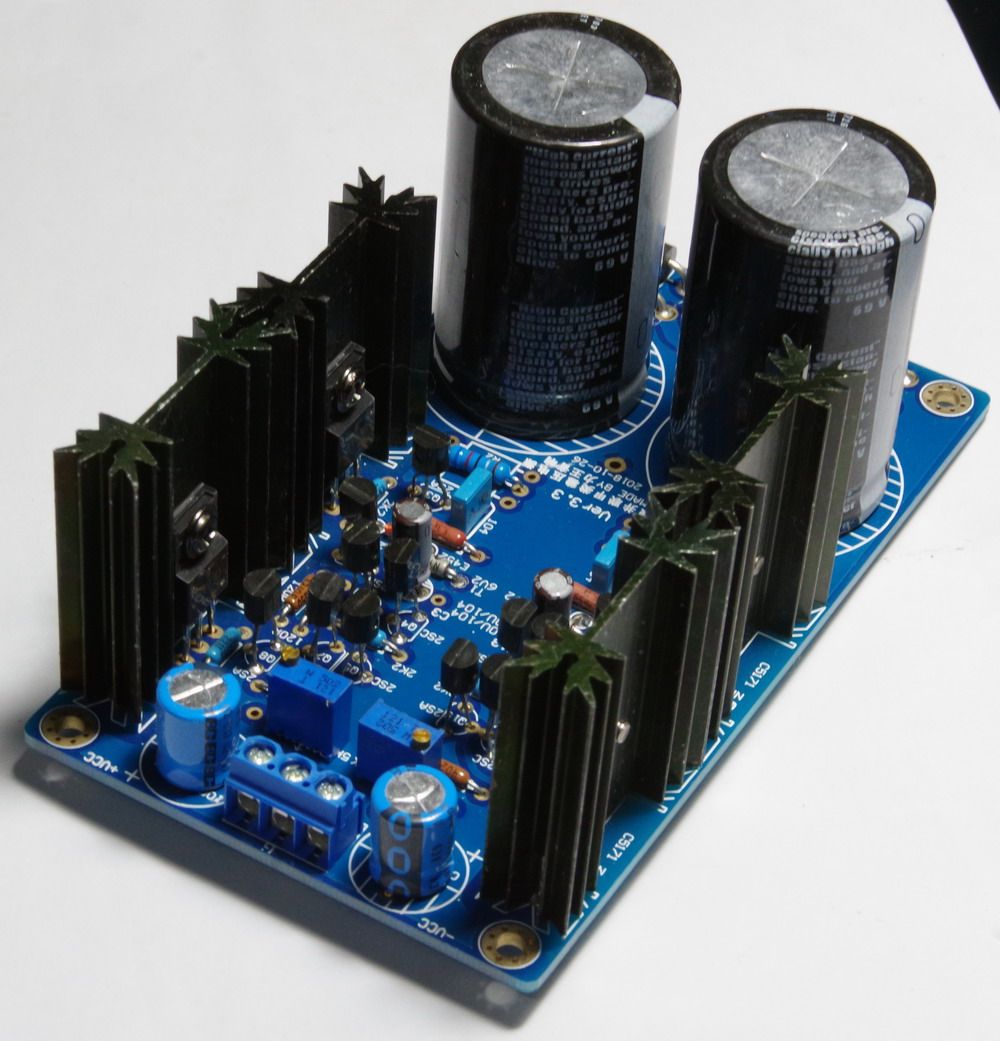

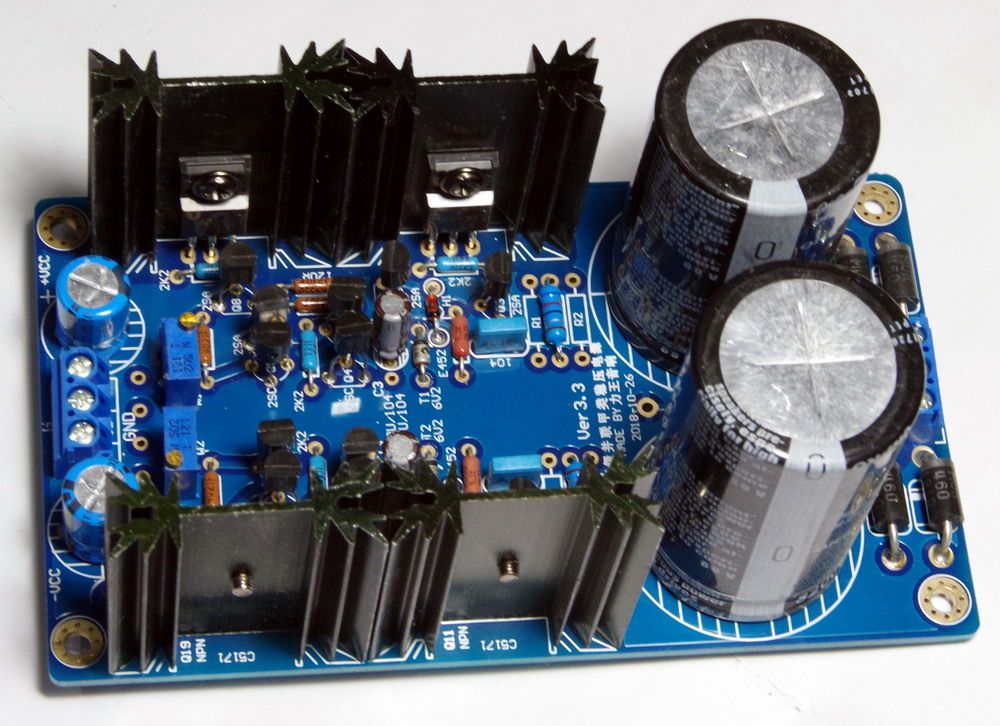

Готовый продукт: 155 Юань (отлаживание напряжения в соответствии с требованиями клиента)
Air PCB: 20 юаней
При покупке, пожалуйста, объясните выходное напряжение и рабочий ток, чтобы распределить сопротивление.
Не имею двух больших конденсаторов: уменьшить 32 юаня.
Третья доска, макет и проводка более разумны,Основной коммутатор конденсатора - 8200 UF/69 ВНовая оригинальная коробкаAnqiao Custom Elna для аудио -оригинального электролитического электролизаЗвук более влажный и толстый

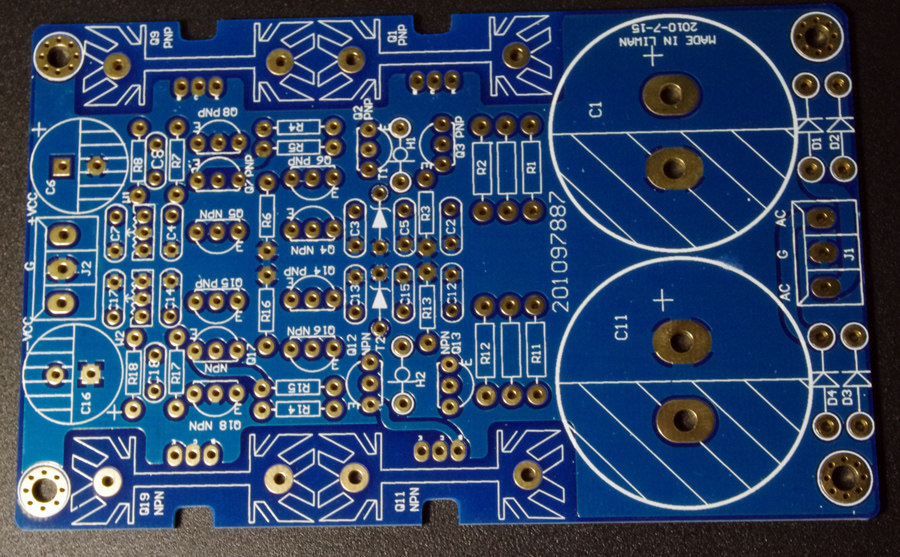

Двойная плита с золотой, наполненной FR4 2 мм толстой.Размер: 12,8x7,5 см
Пропускная способность тока нагрузки: регулировка 50-500 мА (когда выходное напряжение высокое, не используйте большой ток, чтобы избежать большого теплового энергопотребления) Выходной ток регулируется на 1/3 рабочего тока, больше, чем вы увеличиваете плату Ток вашей платы составляет 100 мА, а выходной ток параллельной платы доступен 130-150 мА.

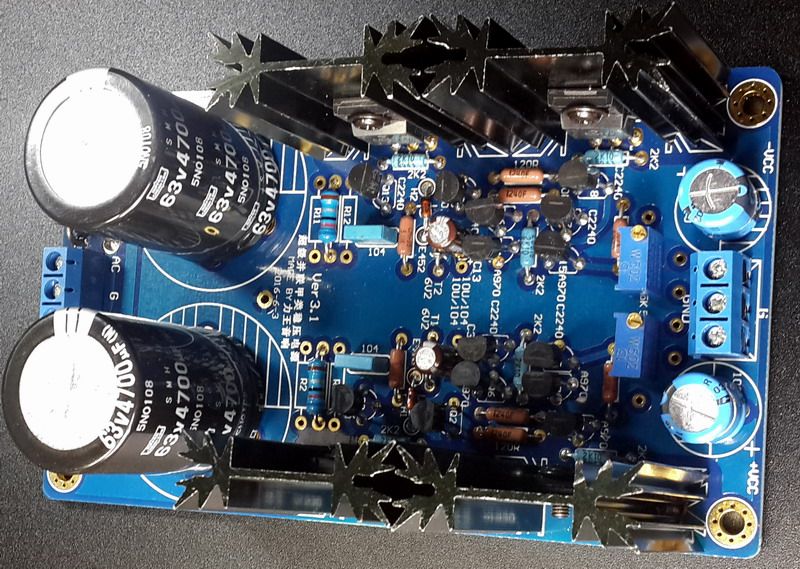

При высоком напряжении и большого тока обязательно установите большой радиатор, как на рисунке 4! Или установите нижнюю пластину.
Чрезвычайно низкий шум<35uv (в напряжении на выходе+-15 В ток составляет около 100 мА) (не сравнимо с TL431 в качестве эталона), чрезвычайно высокая стабильность напряжения.<0.1%,
Входное напряжение:+_ с 12 В до+_70V (слишком высокое напряжение, чтобы рассмотреть способность емкости)
Выходное напряжение:+-8 В до+_60V

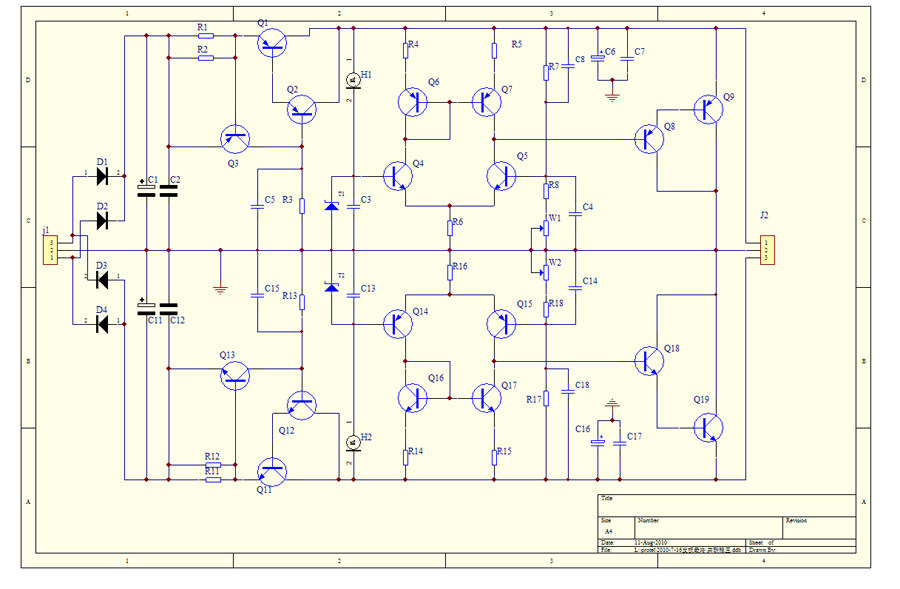

Функции:Внутреннее сопротивление является низким, точность высока, а точное опорное напряжение используется в качестве диода постоянного тока и высокой стабилизации золотого уплотнения с высокой стабилизацией (M не записано).Создано с помощью трубки с высокочастотной и высокой многократной множественной кратной, плата не требует какой -либо компенсационной емкости (C4, C8 на рисунке, не устанавливайте), отличный переходной отклик,Он может быть использован для полировки ЦАП Частота и тонкая, высокая сушильная машина для волос, после использования этой платы она станет лучше улучшить эффект, и отладка очень проста.
Элемент комплекта является следующим списком.
Параметры отладки:
**Выходной ток составляет около = 0,65 В/R1. Или 0,65В/R11 (на плате три позиции резисторов, можно подключить 1-3 резистора параллельно для достижения необходимого значения сопротивления.
Обычно с помощью передней стадии или уровня разряда.
Метод корректировки
1. Два принципа регулировки: во-первых, разность напряжений постоянного тока между входом и выходом лучше при 6-12 В.Разница давления большая, эффект напряжения напряжения хорош, звук заполнен, и его сильнее.Но разница давления не слишком большая, слишком большой Q1, потребление энергии Q1 велика, а лихорадка сильна.Второе состоит в том, что ток нагрузки и пустой ток в основном равны или при 1/2-1/3, что означает, что рабочий ток вашей передней платы составляет 100 мА. ПолемОставшийся ток большой, звук полон, сильный, теплый.Оставшийся ток меньше, звук будет более деликатным и слегка освежающим.Тем не менее, свободный ток не должен быть слишком большим.Если оставшийся ток слишком мал, звук будет казаться сухим, монотонным, эффект стабилизации не будет хуже или даже вообще.Для снабжения и использования текущие расчеты каждого OP AMP составляют 8-10 мА, и сколько OP-усилителей можно добавить.
2. Во время отладки доказательство воздушной нагрузки должно быть плавно отрегулировано до установленного напряжения, а падение напряжения при сопротивлении, ограниченном входом, составляет около 0,63 В (это очень важно).Если пустая нагрузка не может быть отрегулирована, или падение давления на входном сопротивлении серьезно отклоняется от 0,6 В, она должна быть ошибкой в установке компонентов, и сначала она должна быть исключена.
3. Загрузить отладку.После загрузки, если выходное напряжение остается неизменным, это означает, что значение сопротивления сопротивления, ограниченное входом, в основном разумно.
Если напряжение сильно уменьшается, этот выходной ток меньше, чем ваш ток нагрузки.Однако, если входное сопротивление было заменено очень мало, напряжение не может быть отрегулировано, проверьте, является ли нагрузка короткометражным, или ток вызывает слишком большой ток. ПолемЕсли нет проблем с нагрузкой, это означает, что существует проблема с самим источником питания, и проверьте трубы в части питания в трубе.Значение сопротивления правильно?

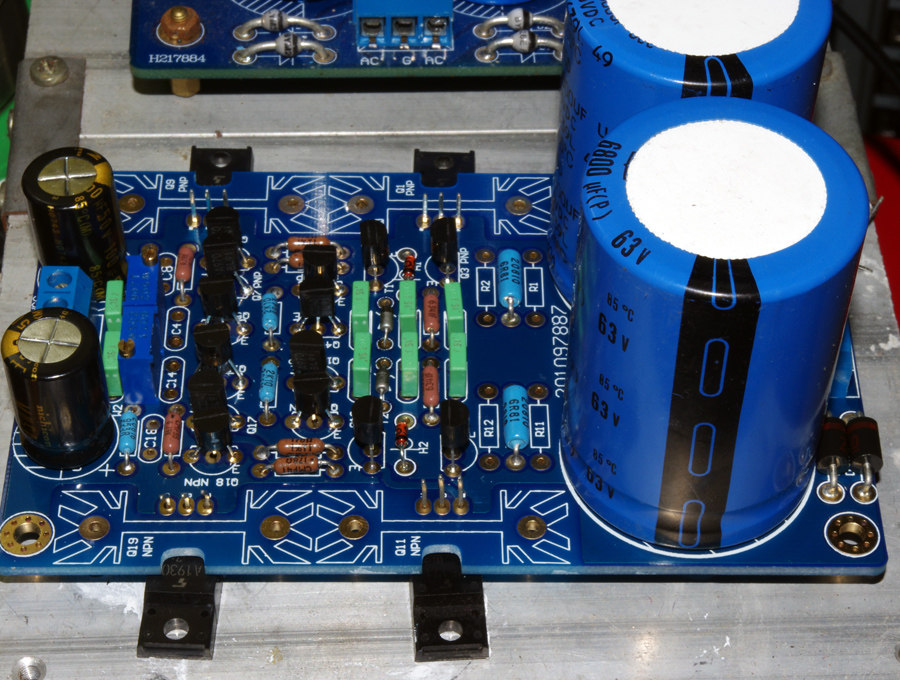

Если ток, регулируемый платой питания, меньше или равен току вашей платы нагрузки, плата стабилизации напряжения не будет работать должным образом (напряжение упадет после добавления нагрузки, и напряжение не будет стабильным). Поставленный радиатор способен рассеивать всего 2,5-3 Вт мощности. Пожалуйста, рассчитывайте на основе фактических значений напряжения и тока, чтобы не превышать эту потребляемую мощность. Если требуется высокое напряжение или большой ток, необходимо установить большой радиатор или установить трубку горизонтально в нижней части корпуса. Сделайте расчет: метафора: напряжение, полученное после выпрямления и фильтрации, составляет 65 В, выходное напряжение платы стабилизации напряжения - 50 В, скорректированный ток - 200 мА, рабочий ток вашей платы усилителя нагрузки - 150 мА, потребляемая мощность Q1 и Q11 = (65 В-50 В) * 200 мА = 3 Вт, потребляемая мощность Q9, Q19 = 50 В * (200МА-150МА) = 2,5 Вт, без нагрузки: Q9, Q19 = 50 В * 200 мА = 10 Вт. Это значительно превышает потребляемую мощность небольшого радиатора. Потребляемая мощность платы стабилизации напряжения станет ниже после добавления нагрузки, но энергопотребление всей машины останется неизменным. Если радиатор рассчитан на нагрузку, не оставляйте его незагруженным на длительное время. (Входы с напряжением, превышающим 45 В переменного тока, необходимо заменить высоковольтными конденсаторами). Разница постоянного напряжения между входом и выходом должна быть не менее 4 В, желательно 8-12 В. Кроме того, ток, установленный платой питания, меньше или равен току, который вы используете в качестве нагрузки, поэтому плата питания не может стабилизировать напряжение.

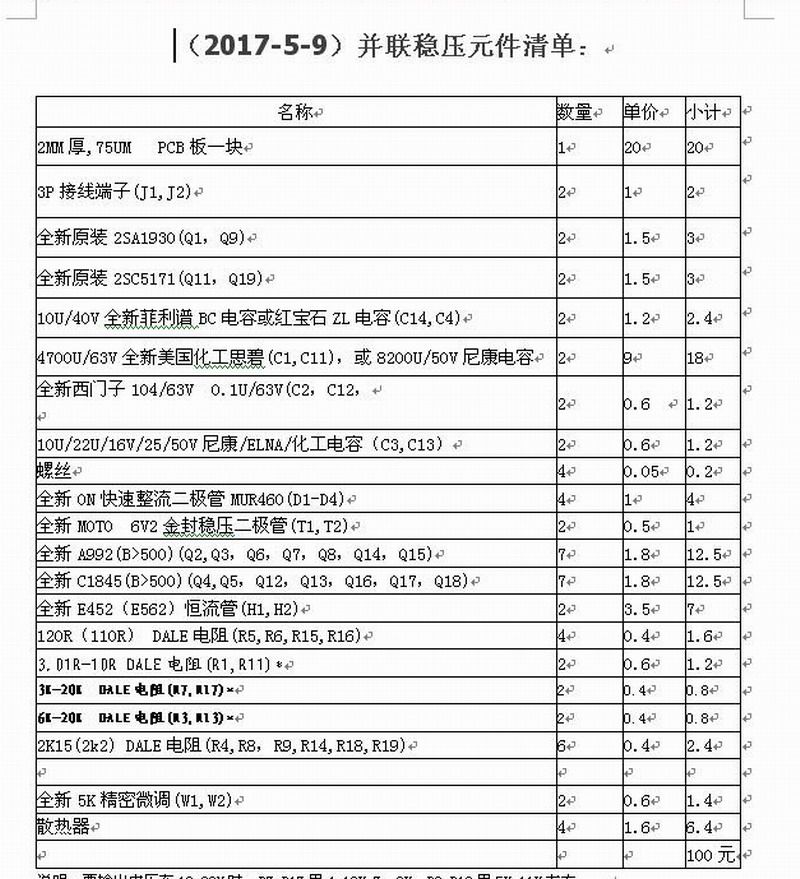

Список компонентов параллельной стабилизации:
иллюстрировать: Когда выходное напряжение составляет 12-30 В:R7, R17 использует 4,12K-5,11K, R3, R13 с 4K-11,8K.
К выходному напряжению30-50 В:R7, R17 Использование .11K-12K, R3, R13 за 16,9K.
К выходному напряжениюПри 50-70В:R7, R17 использует 12-16K, R3, R13 за 20 тыс.
Выходной ток=0.65V/R1 или0.65V/R11(На доске есть три позиции сопротивления,Доступный1-3Прошло сопротивление для достижения требуемого значения сопротивления.
При покупке, пожалуйста, объясните выходное напряжение и рабочий ток, чтобы распределить сопротивление.
