Philips 165W Active Subwoofer Board Board TDA7293 Аудио -усилитель пушка
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
"Совершенно новый и подержанный"
TDA7293 BASS Pull-Clotment Dual-Complifier Board (Subwoofer Philips SW8000SA/00S, SW2610D/93 SubwooferУсилитель)
Из -за проблем с запасами и транспортировкой некоторые советы находятся под давлением, вызывая некоторое изгиб и деформирование платы ПХБ, но это все равно может использоваться нормально.По цене убытка43.9 Юань/БлокПроцессПолем (Не делайте фото, если вы не принимаете это)Весь такой большой алюминиевый радиатор продаются33 ЮаньБыть
Нормальная плата составляет 49,31 юаня на блок(Оставьте сообщение после аукциона, чтобы уведомить об изменении цены)
Настоящие фотографии для продажи
Ниже приведены эталонные изображения

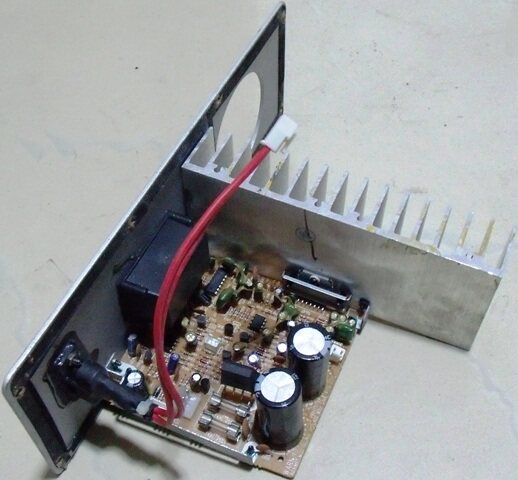

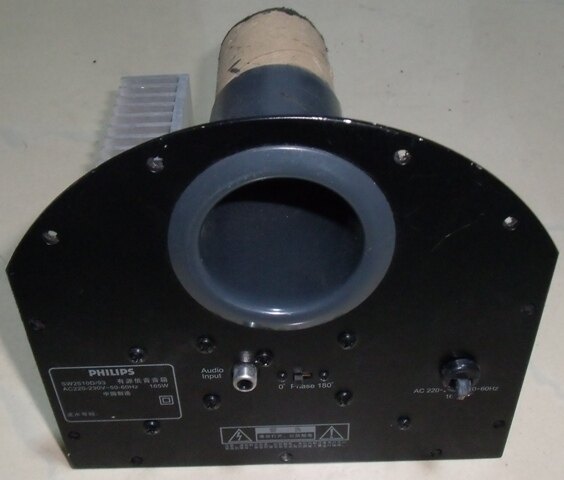

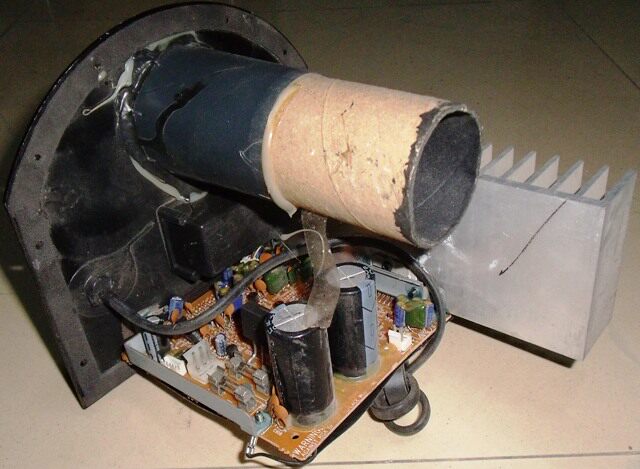

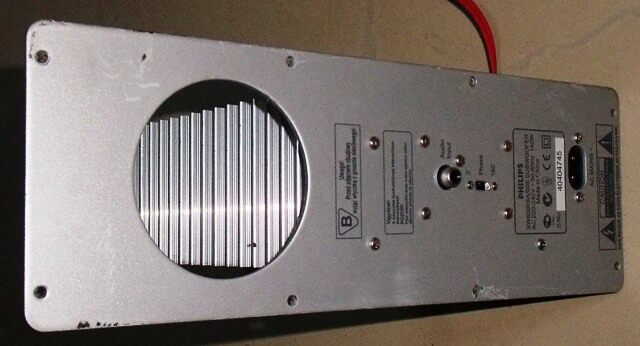

Практические приложения в Philips
Примечание: то, что продается, не все следующее, а доска усилителей внутри (реальная вещь, которая размещена с детской картиной)

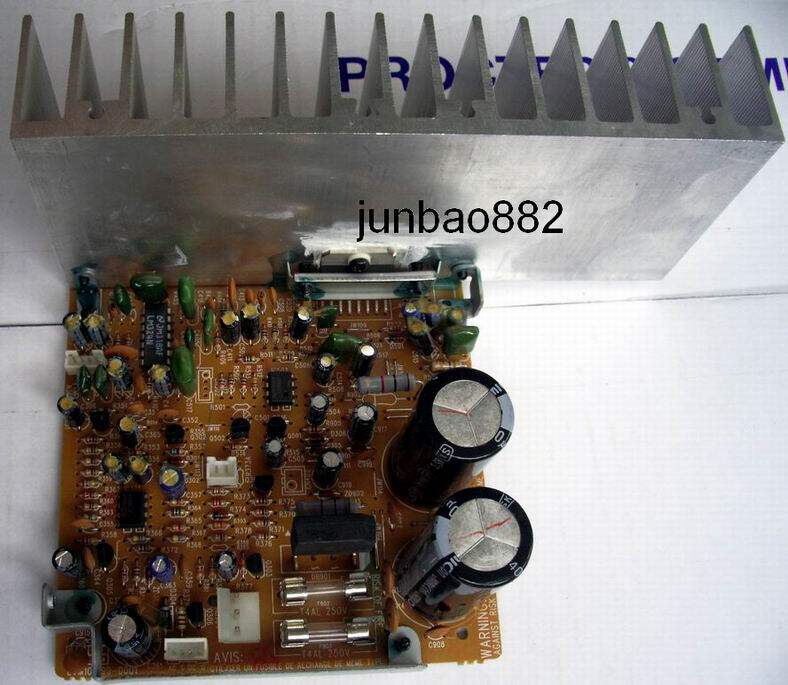

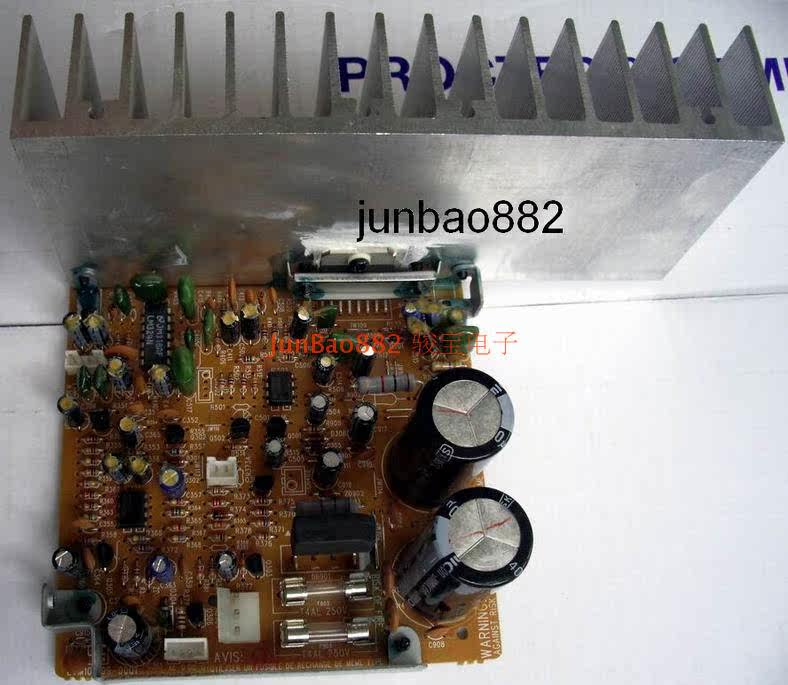

RMB 49.31Это доска усилителей (включая радиатор) внутри (реальная вещь с детской картиной)
Ребенок включает в себя все компоненты на доске и радиатор. Сабвуфер выделенного совета усилителей в оригинальном мультимедийном аудио Philips является совершенно новым и неиспользованным.
TDA7293, TDA7294, TDA7295 и TDA7296 имеют очень известную репутацию в индустрии лихорадки. Это смелый блок усилителя. Две такие платы могут образовывать мощный стерео-чистый усилитель, а стоимость составляет менее 80 юаней. Этот интегрированный блок абсолютно оригинальный и аутентичный. Согласно следующим методам проводки, его можно превратить в сабвуфер или полночативный усилитель. 50 юаней на кусок, с радиатором(Интегрированный блок абсолютно аутентичен и оригинал)СущностьЭта плата имеет высокую мощность и высокую низкую частоту, что делает ее подходящим для 8-10-дюймовых динамиков.
Его также можно изменить на чистый полночативный усилитель для использования с очень хорошим качеством звука.
проводкаМетод:
Двойной вход питания RB904-это большая трехпроводная штекер на плате, источник питания переменного тока, а провод заземления находится в середине.запуститьпара18V— двойной28VСущность
CN501 подключен к выходу динамика, а отрицательный электрод находится внешне.
CN401 подключен к свету индикатора мощности (светодиод имеет положительные и отрицательные полюсы, которые подключены к обратной стороне и могутНе нужно собиратьПолем

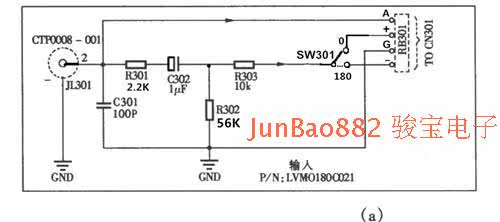

CN301 - это вход сигнала соединенияНебольшая доска, также может быть удален и установлен самостоятельно. (Эта небольшая плата отсутствует, когда поступает товар, и вы можете напрямую подключить проволоку. Точка G - это точка заземления, которая также является отрицательной линией/линией заземления сигнального входа, а знак + - основная линия сигнального соединения. Лучше иметь регулятор громкости для источника звука.)
CN905 защита от питания (Can CanНе требуется соединениеПолем
Эта плата также может быть использована в качестве платы с чистым усилителем. Конкретный метод заключается в следующем:Наберите положительный электрод конденсатора C503 с платы (прямо в нижней части слева от TDA7293)
Подключите положительный электрод сигнала к положительному электроду C503 и подключите отрицательный электрод сигнала, то есть заземляющий провод к отрицательному электроду фильтрованного C905 (большой конденсатор выпрямителя, близкий к TDA7293), чтобы достигнута полная частотная плата. Принцип очень просто пропустить схему низкой частоты на исходной плате.
Размер детского тела: единственный вес составляет 0,54 кг, один размер - 180×150&раз;75 мм (по длине, ширине и высотемаксимальное значение).
Напряжение питания: ACДвойной 18В— Двойной 28 В
Фактическая сила 80W—120W  Максимальная пиковая мощность (165 Вт)
Выходной импеданс: 4 Ом— 8 евро
Пожалуйста, свяжитесь с магазином, чтобы подтвердить следующие товары перед размещением заказа (измените цену)
Ниже приведена плата без радиатора (обычно используется) 33,9 юаней за блок

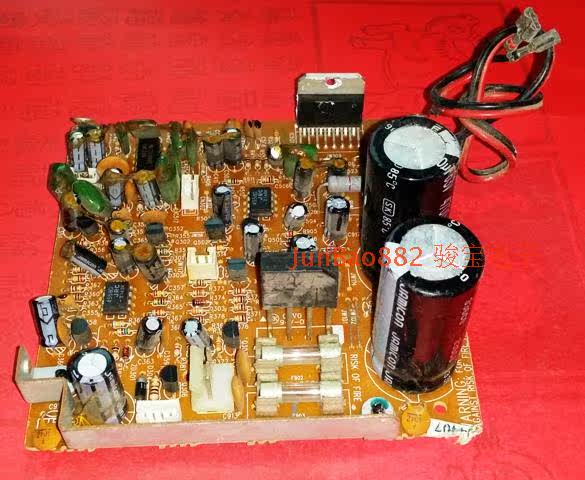

Ниже приводится потерь проходная плата 19 Юань/Блок
Друзья, которые обладают практическими способностями, могут немного ремонтировать и обычно использовать недостающее соединение.

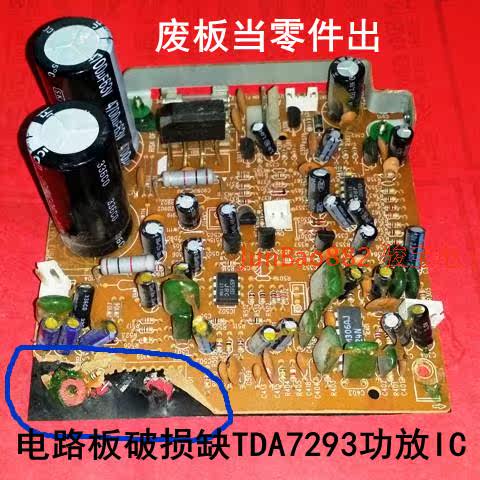

Ниже приведена сломанная доска, проданная как часть 9 юаней на блок

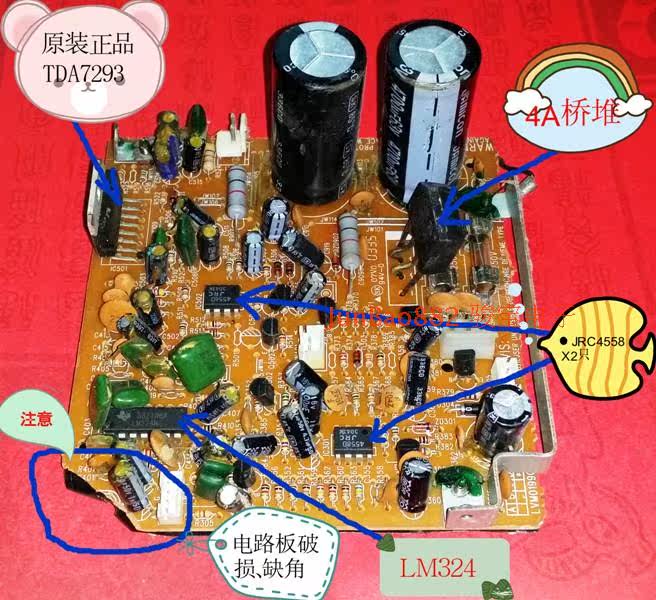

2 6800UF/63 В конденсаторы+2 JRC4558+LM324+4A Stack. Более 10 юаней, другие детали даны
