symAsym5-3
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

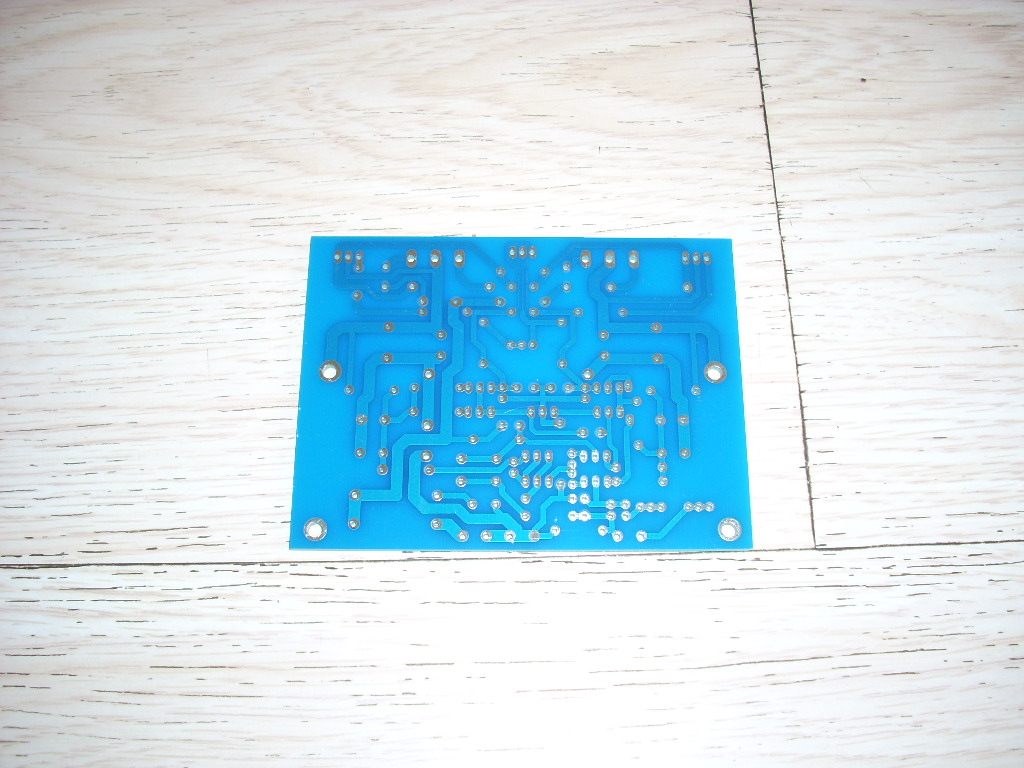

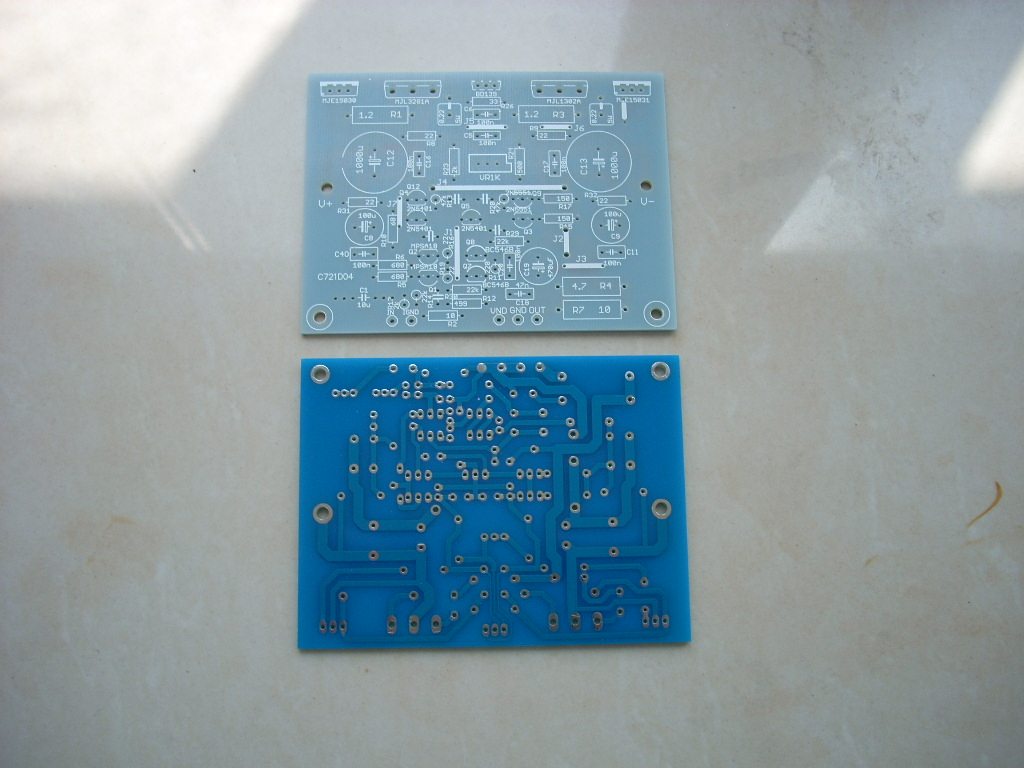

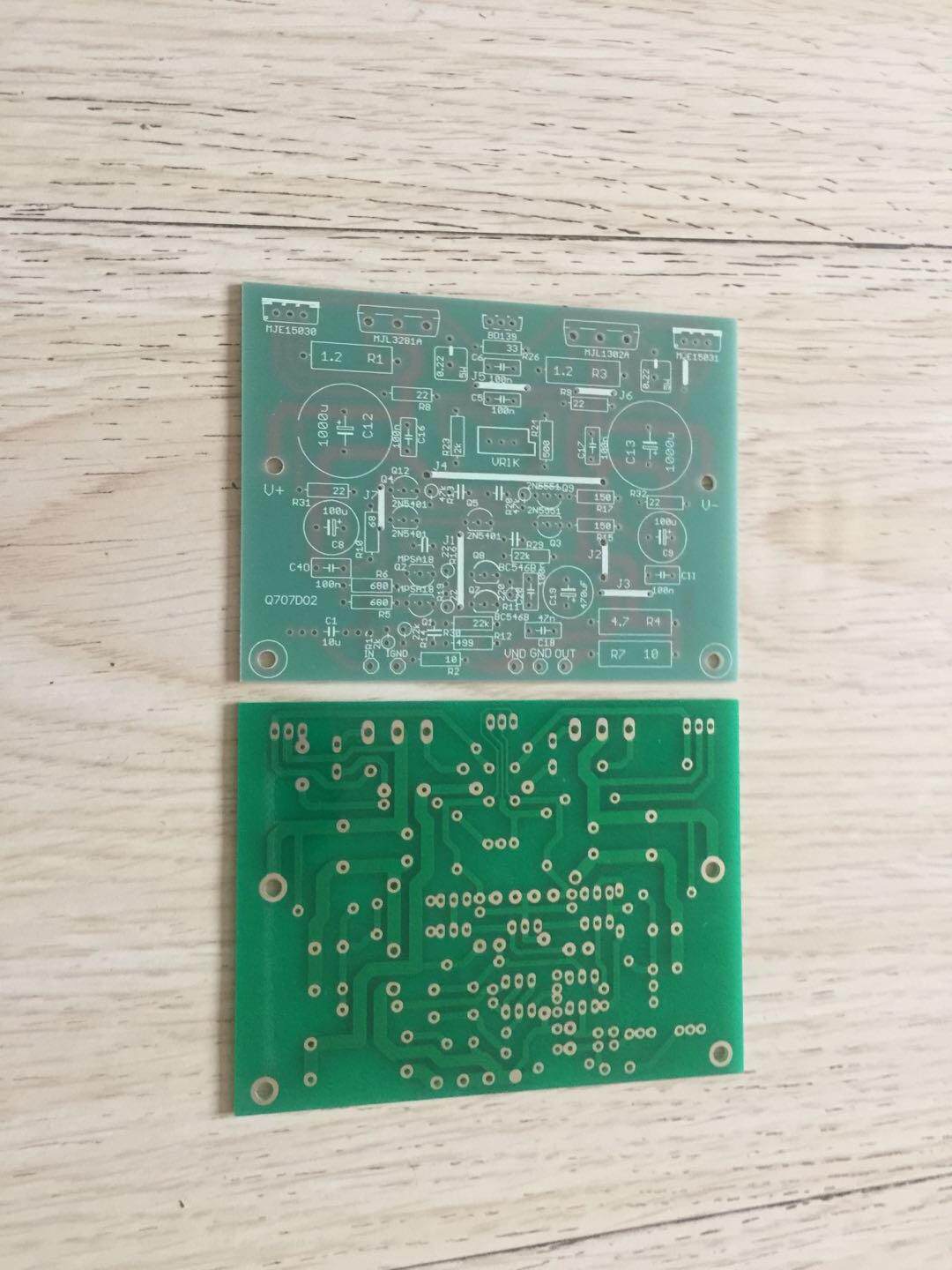

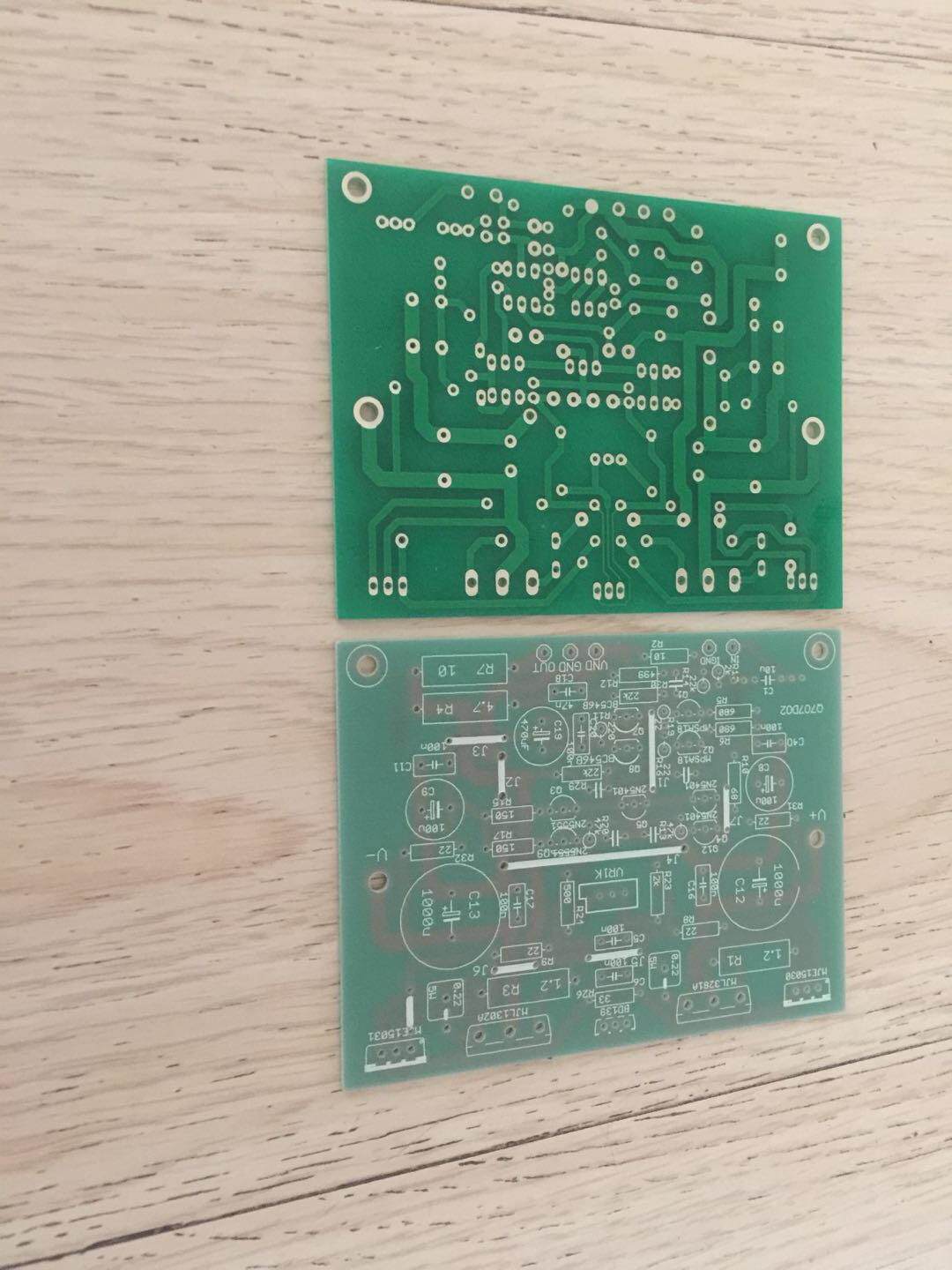

Покупатели, пожалуйста, обратите внимание на толщину печатной платы усилителя.Они вообще толщиной 1,5, а те, что продаются в нашем магазине, все толщиной 2,0, пластины FR-4.
Симасим5 — это"Прекрасный"Мощный динамик, дизайн и качество, но при этом низкая цена.В результате получается громкоговоритель класса AB BJT, использующий всего до 92 транзисторов на входе и вольт-амперах с разумным количеством деталей.Географически подержанный усилитель хорошо известен и имеет диффусилитель для входа, а также второй диффамп, который использует токовое зеркало для вольт-ампер.Далее следует обычный выходной каскад Darlington EF с использованием современных устройств с высоким бета-тестированием.В линии используется большое количество ответов для завершения всего аудиодиапазона и нетрадиционная схема компенсации ответа.
Непосредственно симасим представляет собой конструкцию, которая управляется непосредственно с привода CD/DVD, просто помещая аудиочайник 22k послогов между плеером и симасимом.(как распределитель напряжения)
Важные обновления:
Возникла проблема с заменой Toshiba SC 5200/SA 1943 MJL. Без дальнейших исправлений симасим при использовании этих устройств начинает вибрировать, издавая глухой и плоский звук!
Пожалуйста, проверьте местоположение Павла для получения более подробной информации и о том, что изменить в этих устройствах.
По крайней мере, изменение уменьшит C14 с 22 пФ до 10 пФ, но я рекомендую последовать совету Павла.
Я также рекомендую для MJL C14 емкостью 10 пФ, что увеличивает запас прочности.
Не забудьте прочитать отзыв Павла! От симасима следует ожидать очень многообещающей оценки качества. Спасибо, Павел!
Еще одно обновление заключается в том, что сопротивление резистора R31/32 было увеличено с 22 Ом до 47 Ом.
Symasym5_3 — это обновление версии 5.2 с улучшенным зонированием заземления платы в отношении заземления питания, что приводит к снижению общего коэффициента на высоких частотах и большей чистоте звука.Страница Symasym 5_2 все еще существует.
Если усиление слишком велико из-за того, что симасим питается от предусилителя, сопротивление R30 можно увеличить с 499 Ом до 1 кОм, но в этом случае необходим R16/19 (22 или 33 Ом, не выше границы, относительно Q1/2), чтобы поддерживать стабильный отклик на том же уровне, что и у симасима.
Несколько подробных инструкций:
КНИ: ~0,005% (стандартно) сим'd: 0.002%
Мощность на 8 Ом: 60 Вт.
Мощность на 4 Ома: 100 Вт.
Усиление: 32 дБ при 0,7 В (~ 1:40) на всех выходных входах (0,5 В, среднеквадратичное значение)
Ответ: 57 децибел.
GainBandWidth: ~400 МГц
Скорость поворота: ~20 В/мкс (симметрично)
Напряжение питания: +/- 36 В
Для смещения: 55 мА, ~ 12 мВ при сопротивлении 0,22 Ом.
Измерение: RMAA Symasym5 Само измерительное оборудование далеко не идеально, но дает хорошее представление!
Частотная характеристика: от 3,2 Гц до 145 кГц при входном ограничении 4,7 мкФ (-1 дБ).
Фазовый сдвиг на частоте 10 кГц:<3°
Дальше будет больше!
звук:
Невероятно, конечно! (Твой сосед будет тебя ненавидеть...)
Самые брутальные характеристики — великолепная динамика, очень плотный и сдержанный бас, удивительно детальный звук, ахроматическая и невероятная звуковая сцена!
Кроме того, не слышно вращательное переключение ВКЛ/ВЫКЛ, и оно абсолютно бесшумное, без шума или гудения. Звуковое изображение потрясающее, трогательное и очень понятное. Звучание приятное, не яркое/неправильное в верхних регистрах, почти мягкое, но очень прозрачное.
Symasym не предпочитает какой-либо конкретный тип музыки, он хорошо воспроизводится с разнообразной сигнальной музыкой или DVD-дисками.. .
"Дайана Кролл"На симасиме это обязательно нужно услышать!(через SACD
Я тоже не понимаю. Вероятно, это связано с его экономичностью, высоким коэффициентом усиления схемы и возможностью прямого подключения к источникам звука. В нем используются японские лампы C14 с 10P, R31/R32 с сопротивлением 47 Ом. Q1/Q2 требует высокого усиления и согласования. Высокая частота не очень хороша, но низкая частота сильная, хороший контроль и отсутствие низкого уровня шума.
Двойной источник питания постоянного тока на 36 В, отличная структура схемы, приятный звук, хороший контроль, точное расширение и сжатие, а также чистые низкие частоты.
http://www.lf-pro.net/mbittner/Sym5_Webpage/symasym5_3.html

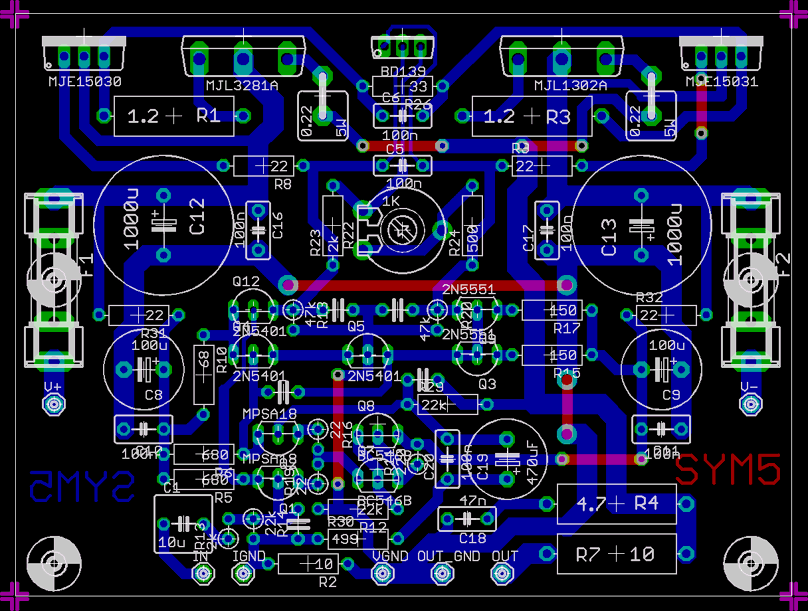

Схема от Eagle с номерами устройств:
