LM4766T Power Amplifier Board Power Power Power+Seatural Copetible BTL -усилитель платы (за исключением 4766 чипа 75 Юань)

Цена: 2 071руб.    (¥98)
Артикул: 19636320629
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:风铃音响DIY
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.8719руб.
¥3.574руб.
¥1.532руб.
¥1.5533руб.
  • Информация о товаре
  • Фотографии

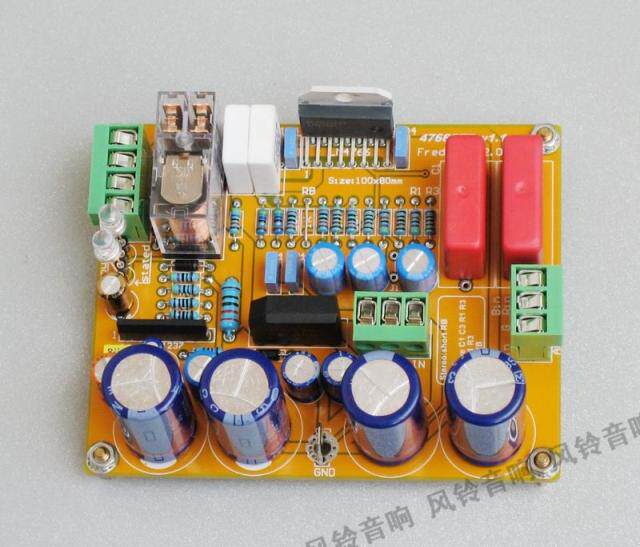

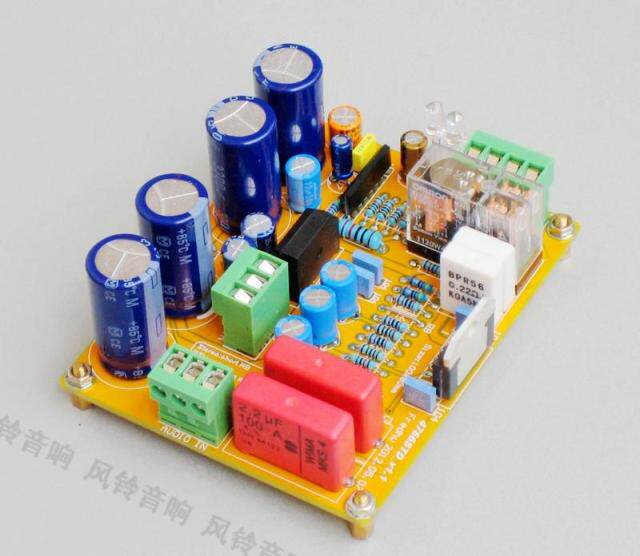

LM4766T Portal Plate Filter+Verseral Protection Edition совместимо с BTL

Кроме LM4766 чип 75 Юань

      Официальная классическая схема разработана, которая идеально интегрирует источник питания и цепь защиты динамиков UPC1237 для поддержки метода соединения BTL.Все компоненты тщательно отобраны, все из которых являются высококачественными подлинными (подробности см. В материалах). широкие, четкие детали и выдающиеся переходные ответы,Это хороший выбор для создания усилителей рабочего стола.

Напряжение:       AC Double 15 В-дубль 20 В
Выходная мощность:       40W x 2 канал
Импеданс стиха:      4-8 евро
Рекомендуется, чтобы трансформатор мощность: 100 Вт
Рекомендуется получить вес радиатора: около 0,5 кг

Размер печатной платы: 100 мм*80 мм

Метод соединения BTL:

1. Снимите C1, C3

2. Короткие -подключение R1, R3

3. Подключите J1

4. Установите сопротивление RB

Таблица компонентов:

Серийный номерКомпонентТехнические характеристикиколичество
1PCB4766STD v1.11

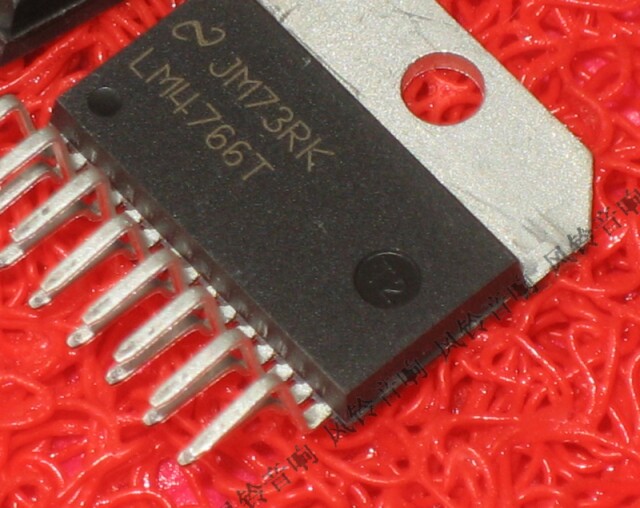

2LM4766Национальный полу -ароригинал1
3C1237Новое малайское производство1

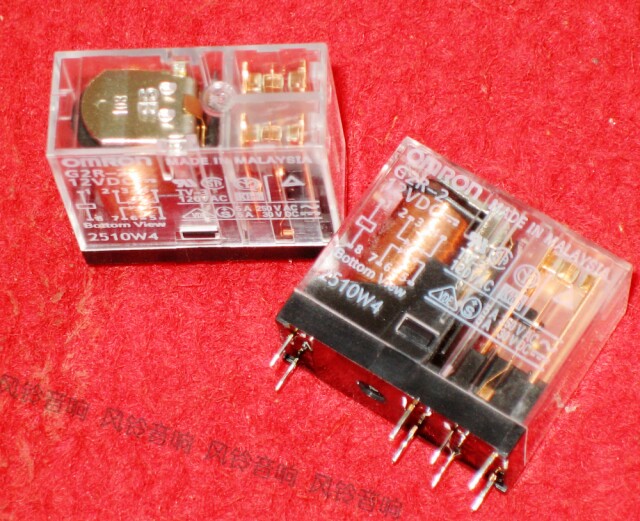

4G2R-2 12VОригинальный Omron1
52.2UWIMA разборка2
622U/50VNichicon BT Series4
7104Philips Mkt4
810Unichicon FW1
9223Томсон1
104U7ELNA1
113300U/35VПанасоник4
12100uElna/Siemens3
13HT508 3PINPlug -In (SET)2
14HT508_4PPlug -in {set}1
151N4007D1, D22
16KBL406DB11
17ЗемляGND2 [SET]1
18светоизлучающий диодКрасный/синий 5 мм2
190.22Японская гуангин 5 Вт нет.2
202201 Вт пять -золотая пленка 1%1
214.7R10, R112
221KR3, R4, R5, R64
234K7R19, R222
244.7KR15, R212
2520KR7, R8, R93
2647KR1, R2, R16, R17, R205
27Пленка/частица Юнмунабор1
28Медный столб/ореханабор4
