20W Monochrome Di Digital Digital Panel Small Vollowing большая мощность 20 Вт платформы 10 платформ 10 или более скидок цены
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Новая обновленная технология! ! !
Цена меньше 10 юаней, а цена снижается более чем на 10 юаней (включая 10 юаней). По конкретным ценам, пожалуйста, оставьте запрос сообщения. Цена более 50 юаней ниже!Пересечение
ПРЕДУПРЕЖДЕНИЕ: Не прикасайтесь к передней части доски руками после питания“ тестирование тепла&Rdquo;, в противном случае это вызовет основную сбой вибрации и сожжет доску!

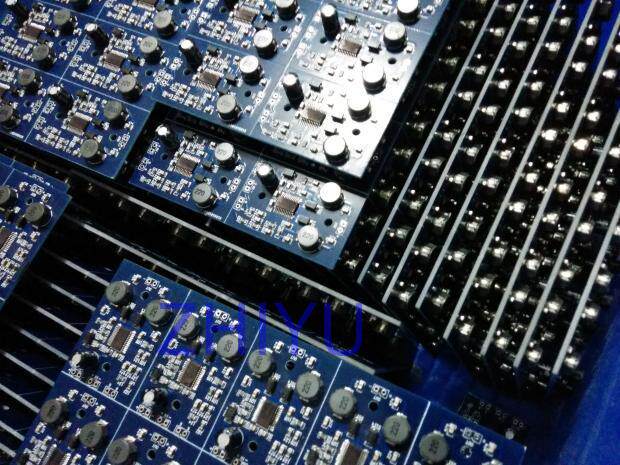

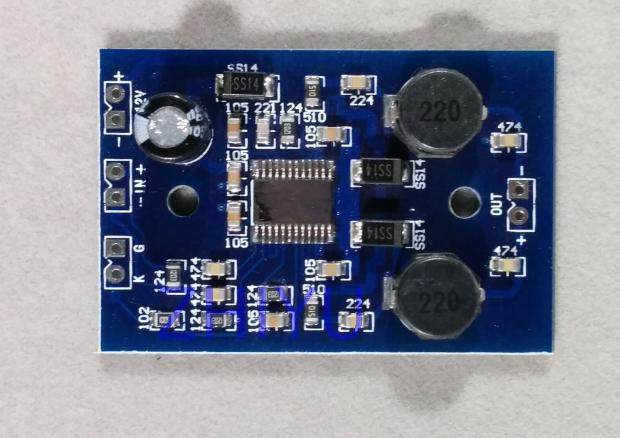

Производится интеллектуальным образованием, SMT Process 20W Monocular D -Class D Plate, 3 см*4,5 см небольшого объема 20 Вт моно -силовой канал.Установка высота составляет 27,75 мм диаметром 3,2 мм, точке:
Средняя работа этой платы усилителя требует только тока около 1/3 обычного линейного навыка, но он может достигать 100%мощности, а ток воздушной нагрузки составляет всего 22 мА (питание 12 В-18-25 мА, типичное значение 22 мА 22 мА ). После закрытия внешнего контрольного сигнала внешний контрольный сигнал закрыт, ток потребления не превышает 0,15 мА.Он чрезвычайно подходит для аудио оборудования с источником питания аккумулятора и требует большого выходного объема, такого как e -Media, который может значительно продлить срок службы батареи батареи.
Согласно требованиям основных клиентов, модель IC была отполирована, и заботится об этом!
Максимальная эффективность составляет 93%, ультра -тепло!С высокой защитой от перегрузки с высокой надежностью!
Он имеет функцию ослабления шума в целях, и шум общей линии (пик меньше 1 В) не будет втянут в аудиосигнал!
Выходная схема принимает стандартную фильтрацию LC с низким уровнем пропускания (с использованием ультраутронутых помех для полной экранирующей индуктивности), которая намного меньше помех схемы без индуктивности!Может подключить длинную линию!Некоторые продавцы не понимают, говоря, что их цифровые рабочие места без фильтрации LC ниже, чем EMI с LC. Это на самом деле невозможно. Те, кто изначально подвергается воздействию Dorge D. D. входит в линию и динамики напрямую, и производят линейное излучение и излучение линии и излучение линии и излучение линии и излучение Нагрев подкладки звука рога. Длина линии не должна превышать 20 см или должна использоваться с помощью скрученных линий с высокой плотностью. Сжигая усилитель!Вот почему есть необъяснимая работа в оценках этих продуктов и всерьез нагрева IC!Не устанавливайте фильтры LC, чтобы сэкономить расходы…&Hellip;.Усилитель класса D со стандартной LC Lowpass Filmant.Пересечение

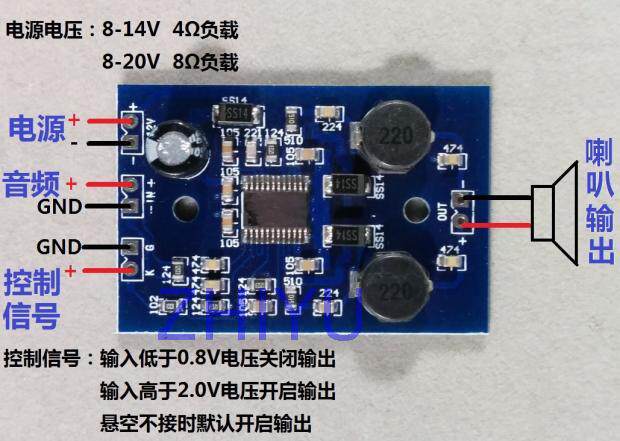

Ниже приведена карта проводки детской проводки:
Инструкции по проводке: как показано на рисунке выше, источник питания, аудио, внешнее управление и рог имеют зарезервированные прокладки. Вход источника питания подключен к DC12V и“+” отрицательное соединение с полюсом“-” подключение к аудио вводу“IN&rdquo“-” забрать Gnd“+” аудио -аудиоканал, если вы хотите смешать стерео двухканальное микширование, вы можете напрямую соединить два канала вместе.Подключение к рогу“OUT”, в нем“+” выходной конец того же направления. Обратите внимание на вывод, чтобы напрямую подключить рог или динамик. Не касайтесь отрицательного или короткого замыкания питания и так далее.
Внешние инструкции управления: когда внешнее управляющее входное напряжение выше 2 В, плата усилителя запускает нормальную работу; когда внешнее входное напряжение управления ниже 0,8 В, плата усилителя входит в содержимое состояние и останавливает выход (общий вход Ток составляет менее 0,15 мА во время покоя).Внутренняя конструкция схемы имеет сопротивление на вытягивании, и обычное использование может быть пусто. Полем
Если мощность усилителя источника источника звука не является общей, обязательно подключите отрицательный электрод аудио вход и отрицательный электрод питания мощности снаружи во время проводки, чтобы избежать запуска или большого количества шума, вызванного запуском Функция функции функции сбросной пластины!
Параметр:
Напряжение мощности: DC8-20V (напряжение также может работать до 7,5 В)
Минимальный ток мощности спроса: непрерывный ток превышает 1,5a пиковой ток более 2,5А
Выходная нагрузка: когда напряжение питания ниже 14 В, вы можете подключить 4&Омега; динамик с сопротивлением выше, когда напряжение питания составляет 14-20 В, он может быть подключен только к 8&Омега; выше, в противном случае это приведет к защите усилителя мощности высокой мощностью и прекращена работать!
Выходная мощность: напряжение питания 12 В 4&Омега; максимальная мощность нагрузки составляет 15 Вт среднеквадратичных средств, а напряжение питания 18 В составляет 8&Омега; максимальная мощность нагрузки составляет 20 Вт.В……)
Усиление: 36 дБ (усиление напряжения множество составляет 63)
Входное сопротивление: около 30 тысяч
Эффективность: он может достигать 85-93%при высокой мощности, и температура повышается при высокой мощности в течение длительного времени!
Перегрузка и защита от короткого замыкания: ток защиты составляет 2,2-2,5a. В любом случае, перегрузка или короткое замыкание (выходной двухконечный вид, выходной положительный полюс с одним и мощностью и выходом в один-энд -Вористого отрицательного электрода) приведет к тому, что схемы вырезают выход. Вы должны повторно включить электроэнергию. Только тогда вы можете восстановиться!
Том: длинная высота   45 мм-30 мм-10 мм Установленное полюсное расстояние диаметром 27,75 мм 3,2 мм
Вес: около 8 г
