Имитация цепи Tsinghua Wugang Circuit LM3886TF Пластина 68W Двухканальная пустая плата+сопротивление
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Не все звуки всех 3886 плат усилителей одинаковы
—— добро пожаловать, что все комментируют личный опыт производства——
Схема, разработанная учителем WU Gang, превзошла официальный тестовый цепь NS, который не может быть подвергнут сомнению.
Разумный дизайн делает выключатель закрытым без воздействия, и динамический отклик очень хороший
Для получения дополнительной информации, пожалуйста, снизите——
Цена связи составляет 79,9 юань = набор набор (как показано на рисунке, не содержит радиатора и большой емкости) небелтрованная
Сварная готовая доска+10 юаней, большая емкость, приобретенная 30 Юань 2 Эльна для аудио -емкостиНажмите, чтобы купить
Поддержка радиатора 25 Юань:Нажмите, чтобы купить
Настройка трансформатора:Нажмите, чтобы купить

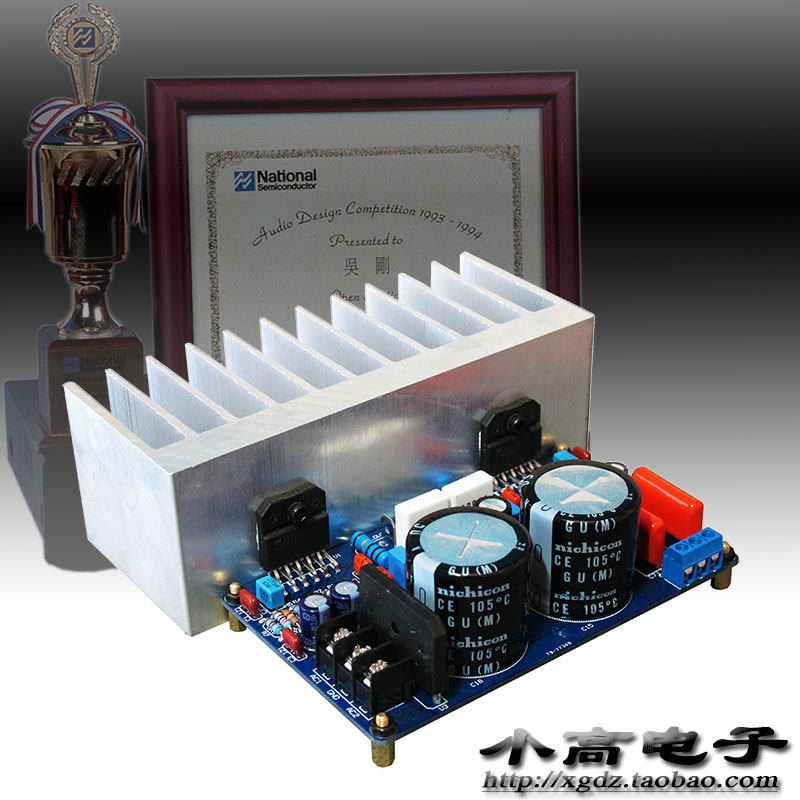

картина показывает себя в соответствии с мастером Wu Gang G&W TW-200LM (первый приз в призовом приложении NSC Audio Equipment First Prize) успешно введен в Правление.
Обновления емкости в связи с емкостью в Siemens, Германия MKP 3.3 UF (Blue Shell)
&бык; связанные параметры:

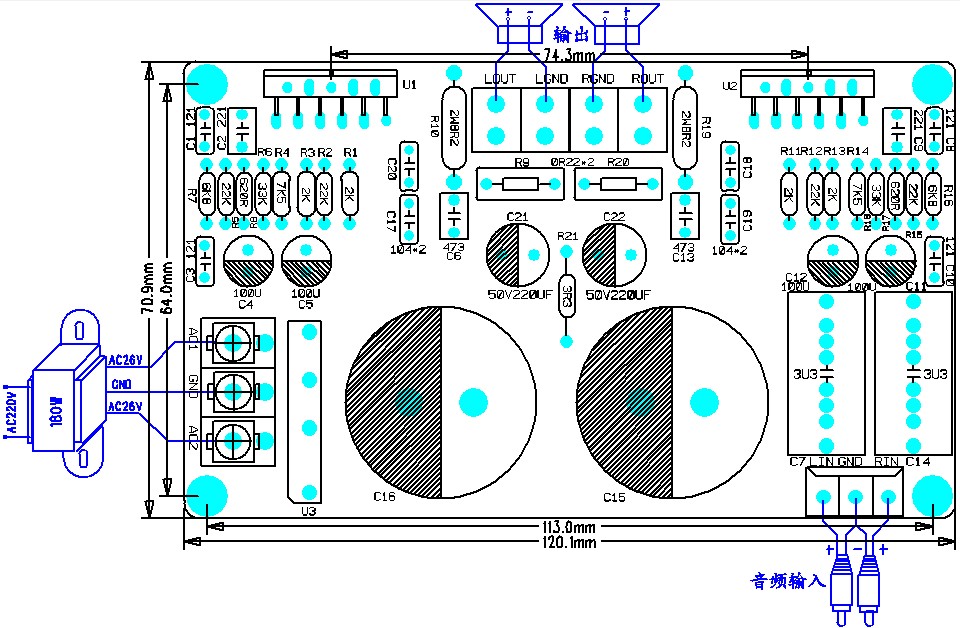

Пепляная плата:FR4 70 мм*120,5 мм*1,6 мм (толстый)
питаться от:Двойной AC15 В ~ 28 В;&Plusmn; 28V, 4R 68W или 8R 38W.
Рекомендуется общаться с трансформатором около 26 В-0-26 В выше 150 ВА. Максимальное напряжение не может превышать связь 29 В.
С точки зрения материалов: первоначальный импортированный подлинный LM3886TF такой же, как и то же количество подделок, одна плата десять
В основном большой чип использует выходной рейтинг 68 Вт+68 Вт с собственным LM3886TF с собственным напряжением, под давлением, перегрузкой, тепловым разрядом и мгновенной защитой от воздействия температуры.
Связанный конденсаторИспользуйте немецкую Siemens MKP 3.3UF—— тонкости хорошего баса, Panasonic M M
сопротивлениеQingyi Vishay Philips Толстый Сопротивление медных ног, в то время как сопротивление отбора проб составляет 0,22R без ощущения сопротивления. Это сопротивление очень важно, и влияние на качество звука не должно быть небольшим.
—— кратко ввести сборку платы усилителей мощности

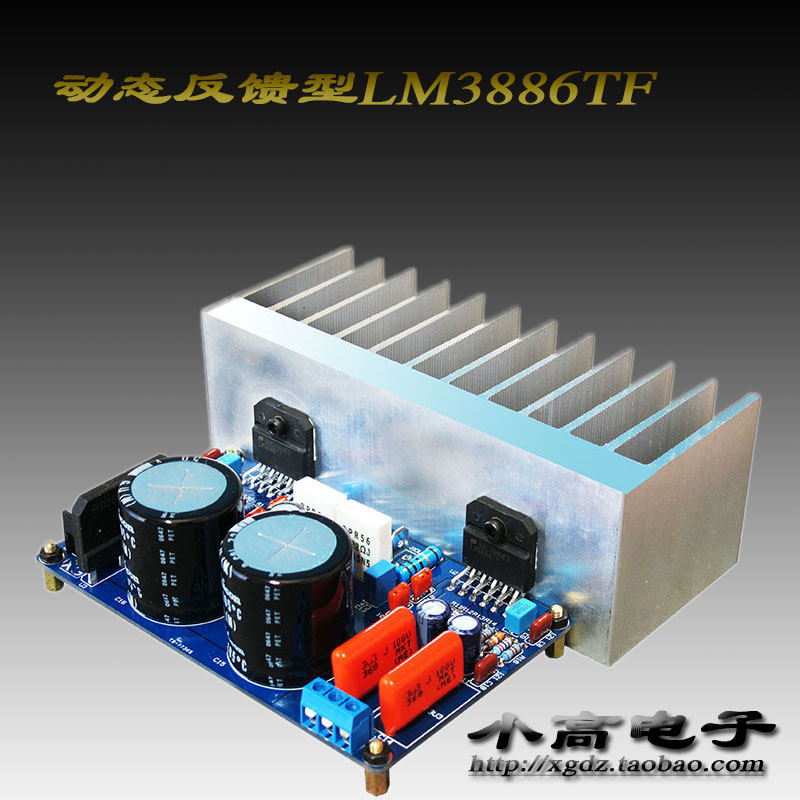

Каждый компонент платы усилителя основан на высоте самого компонента, от низкой до высокой сварки, то есть с сопротивлением, проводящими сиденьями, проводящими сиденьями -------при сопоставлении с поддерживающим тепло Раковина, как показано выше, как показано выше, как показано на рисунке выше, плата, плата положила высоту высоты медного колонны, зафиксируйте чип 3886 на радиаторе, а затем положите его на пластину.
—— о защите динамиков
Для платы усилителя LM3886TF, 3886 сам интегрирует различные функции защиты, поэтому защита динамиков не требуется (селективное микс); больше, схема г -на Wu Gang добавляет сопротивление заземления сигнала (эквивалентно страхованию, когда вывод должен быть выведен В качестве выхода это сопротивление будет отключено при короткометражном или выходном и мощности.
—— о предварительном увеличении
Динамическая обратная связь LM3886TF усиление больше, чем обычные усилители IC.
Первоначальный дизайн г -на Wu Gang также является независимым, и он не интегрировал передний уровень. Это то же самое, что и тыква, то есть шедевр, естественно, должен иметь уникальность.
Затем, согласно каждому человеку, это нравится выбрать другой предварительный уровень, его можно сопоставить с ними.
—— введение в чистый дизайн обратного уровня
Основная причина в том, что оригинальный учитель Wu Gang, я не думаю, что необходимо нарисовать змею, чтобы добавить достаточно
Я не люблю интегрированные предварительные, ораторы и т. Д.
Вполне возможно, что чем дольше маршрут платы, тем более неблагоприятной звук. Друзья с маленьким основным фундаментом поймут
- Введение в динамическую обратную связь.
&Nbsp; Я считаю, что большинство энтузиастов знают, что усилитель имеет отрицательную обратную связь. Цель состоит в том, чтобы: ① Влияние преодоления нелинейного импеданса динамиков на схему обратной связи (переходные искажения); ② Улучшение стабильности схемы усилителя; ③ уменьшить нелинейное искажение; ④ Шум, созданный ингибирующим помехи и подавления транзистора, генерируется нагреванием носителя; ⑤ широкополосная полоса истечения: верхний предел амплифицированной цепи увеличился и более низкая частота сопротивления уменьшен.
  усилитель мощности на рынке в настоящее время использует отрицательную обратную связь от напряжения независимо от типа A и A и B, с менее точной отрицательной обратной связью. Напряжение отрицательной обратной связи с напряжением связано только с множественным усилением, и это связано с говорящие. Импеданс не имеет ничего общего, что заставляет усилитель преодолевать нелинейные искажения и переходное искажение.Использование текущей отрицательной обратной связи может решить этот недостаток: используйте сопротивление линейного элемента для обратной связи. Текущая выборка звуковых колец динамика к терминалу ввода усилителя, так что усилитель управляет нагрузкой на фиксированный ток. -Нелиническое искажение и переходное искажение усилителя мощности не могут быть приняты во внимание.
&В последние годы NBSP; Audio Technology быстро развивалась. Некоторые хорошо известные производители внутренних аудио -аудио разработали еще одну технологию обратной связи с технологией обратной связи (MFB).Это технология обратной связи с обратной связью тока и обратной связи напряжения: когда Z O (нагрузка динамика) меняет обратную связь напряжения, когда Z O непрерывно изменяется, тока обратная связь и обратная связь напряжения используются одновременно.По сравнению с током напряжения с технологией динамической обратной связи, это метод управления с супер производительности, что делает качество звука усилителя более привлекательным. Взрывное мощное, звуковое положение голоса и скрипки является точным, разрешение высокое, а Звук устойчив к прослушиванию без шума.
—— см. Рисунок ниже
