Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Печатная плата фильтра выпрямителя для усилителя лихорадки HIFI

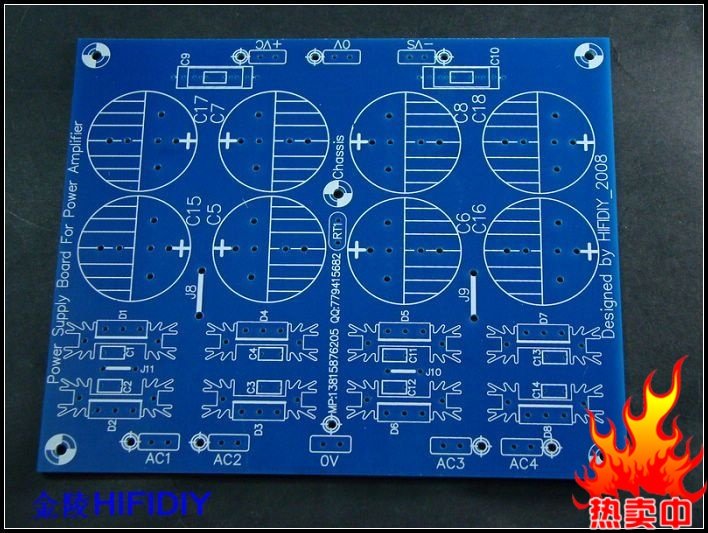

Размер печатной платы: длина 178 мм, ширина 148 мм, толщина 2 мм.
Как мы все знаем, источник питания — это сердце усилителя мощности. Какой бы превосходной ни была схема усилителя мощности, без отличного источника питания в качестве гарантии будет сложно обеспечить работоспособность схемы. Звук, который вы получите, будет совсем не таким, как вы хотите, и может быть даже неприятным!
Эта печатная плата блока питания изготовлена из импортной утолщенной платы FR-4, позолоченной медной фольги 2oZ, двусторонних синих чернил и использует 8 упакованных сверхбыстрых выпрямительных диодов TO247 для формирования двухмостовой выпрямительной схемы. Он совместим с четырехпроводными и трехпроводными трансформаторами (при использовании трехпроводного трансформатора для выпрямления и фильтрации: D3, D4, D5 и D6 не установлены, AC1 и AC3 закорочены, AC2, AC4 закорочены, а вторичные точки трансформатора просто не подключайте AC1-OV-AC2) и совместим с LC-фильтрацией. Подключите дроссель низкочастотного дроссельного фильтра или дроссель с воздушным сердечником размером около 1 мГ10А–2 мГ10А к разъемам J8 и J9, чтобы сформировать LC-фильтр, который может еще больше снизить шум источника питания. Лишь немногие зарубежные производители аудиосистем HIEND (например, американский производитель аудиосистем HIEND Yiya и т. д.) готовы использовать его в усилителе мощности. Преимущества использования LC-фильтрации очевидны. Восемь высококачественных радиаторов обеспечивают надежную работу выпрямительных диодов в условиях больших токов (диоды должны быть сверхбыстровосстанавливающимися в корпусах ТО-247 или ТО-3П, например MUR3020, MUR3040 и т.п. производства ON Semiconductor, либо выпрямительные диоды Шоттки IR или VISHAY, например 60CPQ150 и т.п.). Если позволяет выдерживаемое напряжение, рекомендуется использовать диоды Шоттки, которые имеют меньшее падение напряжения на трубке, что позволяет снизить внутреннее сопротивление и энергопотребление. Они особенно важны при использовании в качестве сильноточного выхода источника питания.) 8 высококачественных больших прудов с большой емкостью, высоким пульсирующим током и низким ESR, четыре положительных и отрицательных источника питания обеспечивают непрерывное питание задней сцены, что является надежной гарантией хорошего звука. Два высококлассных неполярных конденсатора обеспечивают отличные высокочастотные характеристики блока питания!
Ссылка на комплект платы питания выпрямителя и фильтра:
https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-1210985621.12.lW8NqS&id=1887501828

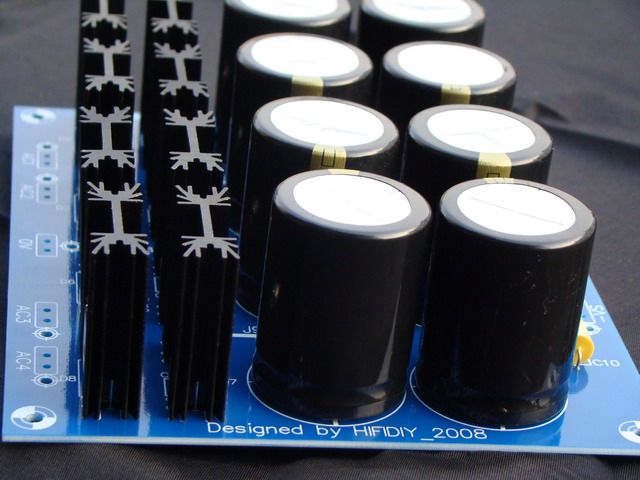

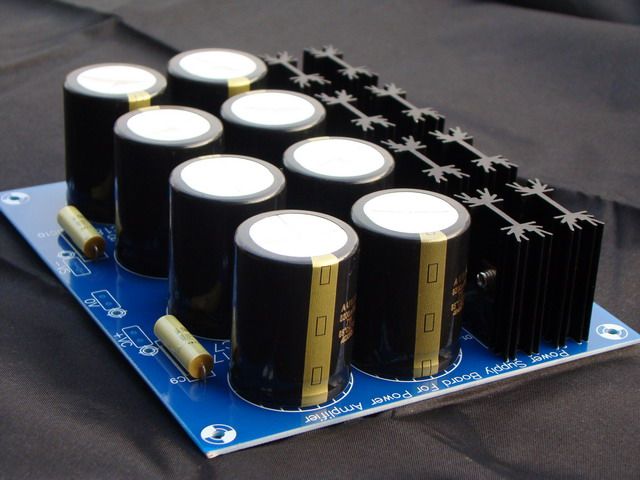

Изображение распаянной платы питания:

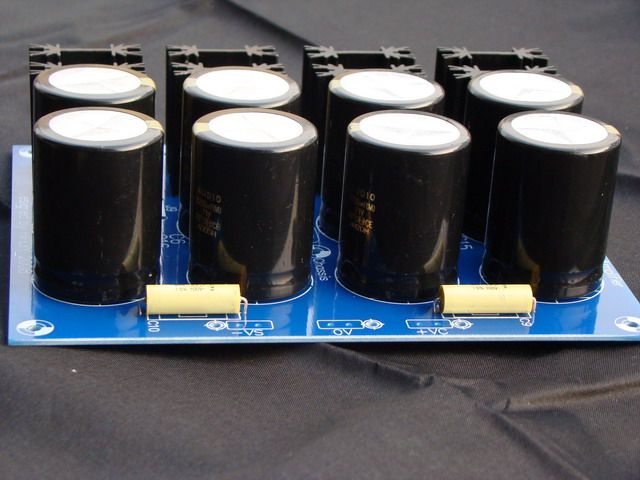

Местная картина 1:

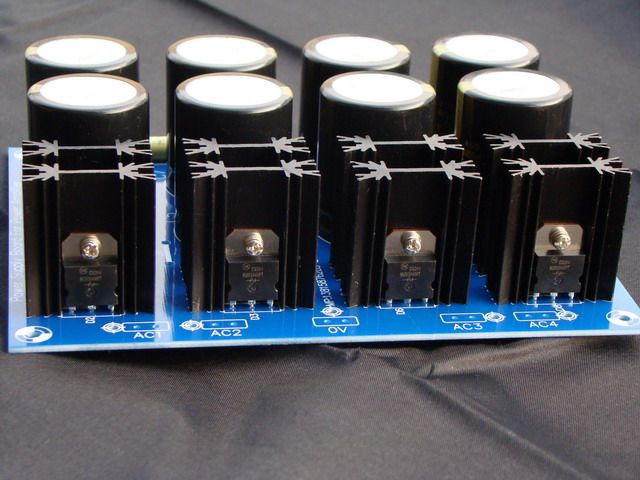

Частичная картина 2:

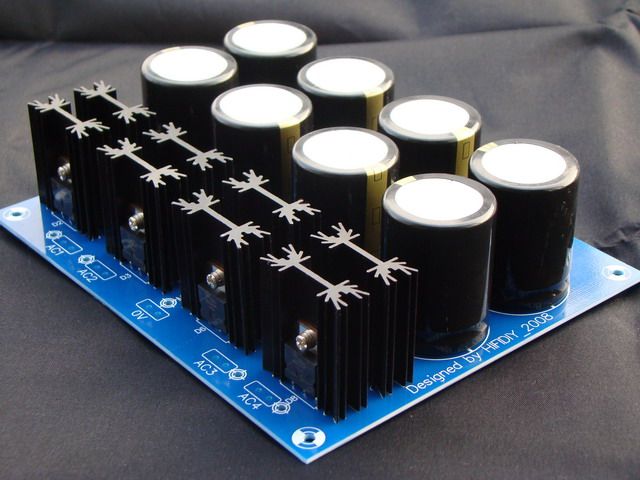

Частичное изображение 3:
Часть изображения 4:

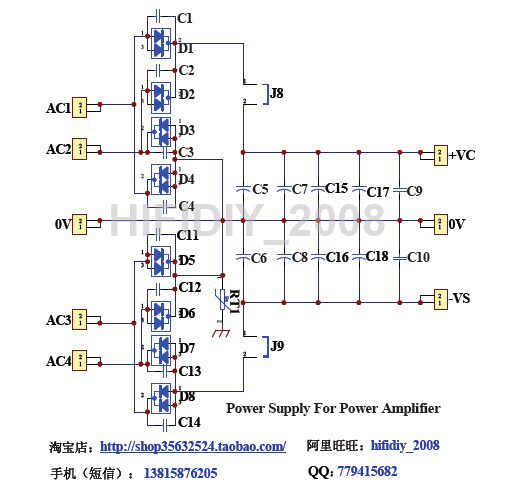

Электрические принципы:

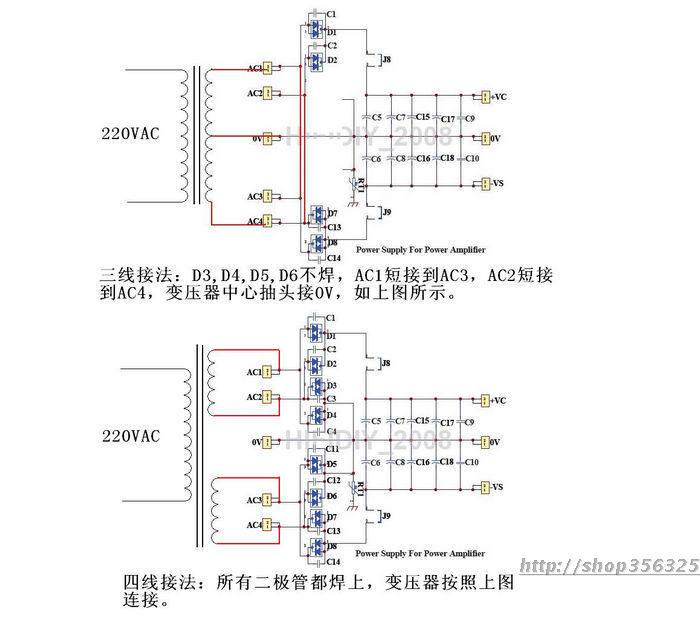

Схема подключения трехпроводного и четырехпроводного трансформатора:
