Высокий качественный порт самия Линтон
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Краткое введение

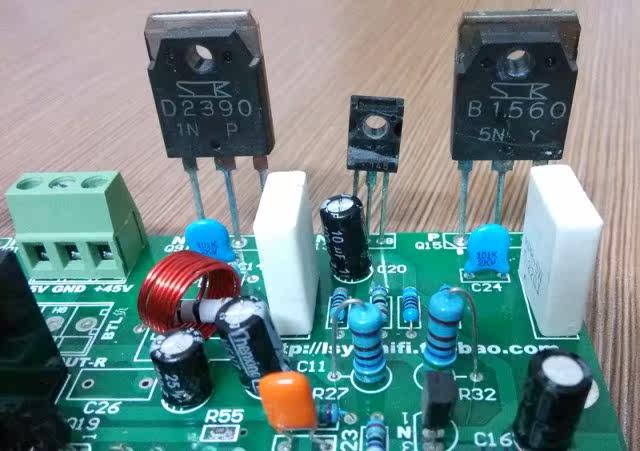

Как мы все знаем, если вам нужна высокая мощность, вы можете использовать только лампы Sanken или Darlington для достижения действительно высокой мощности. В этой плате используются импортные лампы D2390 и B1560.В качестве выходных ламп используются три трубки Дарлингтона.Мощная мощность, отличные навыки вождения, умная работа, стабильная работа, хорошее качество звука, эксклюзивная распродажа на Taobao, широкий рабочий диапазон напряжения.
Аудио-советы Лея: Чтобы предотвратить контрмеры со стороны коллег, некоторые модели трубок были доработаны. Пожалуйста, не спрашивайте о модели трубы. Если есть какие-либо повреждения, пожалуйста, купите его в нашем магазине!!!Другие платы во время тестирования были покрыты теплопроводной силиконовой смазкой. Если есть силиконовая смазка, не принимайте ее за использованную!!!
Рекомендуется использовать нашу высококачественную тональную плату предусилителя:http://item.taobao.com/item.htm?spm=686.1000925.1000774.5.4980f2&id=17405919100
Спецификация:
1. Внешний размер: 150 мм*70 мм.
2. Входное двойное напряжение переменного тока: 26–40 В может работать нормально.
3. Он может управлять нагрузкой 4 Ом, 6 Ом и 8 Ом. При использовании BTL используйте нагрузку 8 Ом или выше.
4. Эта плата оснащена микросхемой DRV134, с помощью которой можно легко построить мостовой усилитель.Просто закоротите два резистора R52 и R57 и подайте входной сигнал с точки входа BTL.Положительный полюс линии динамика подключен к выходной точке L, а отрицательный полюс подключен к выходной точке R.
5. Когда DRV134 работает, на плату усилителя мощности необходимо подать положительное или отрицательное напряжение 12 В постоянного тока.
Фактическая измеренная мощность (выходная мощность без искажений) принимает синусоидальную волну 1 кГц.
1. Двойной постоянный ток 35 В, моновыход 23,7 В переменного тока, мощность 70 Вт. Нагрузка 8 Ом, выходное напряжение переменного тока 43 В при BTL, мощность около 230 Вт (обратите внимание, что напряжение постоянного тока в это время составляет плюс-минус 35 В).
2. При использовании двойного источника питания переменного тока напряжением 35 ВМоно-выход составляет 28 В переменного тока, а мощность — 98 Вт. Нагрузка 8 Ом. При использовании BTL выходное напряжение составляет 46 В переменного тока, а мощность — около 264 Вт.(Обратите внимание, что в это время напряжение постоянного тока падает ниже плюс-минус 37В, что вызвано недостаточной мощностью трансформатора).
3. Если используется источник питания переменного тока 40 В и мощность трансформатора превышает 400 Вт, BTL может выдавать мощность более 300 Вт, а OCL может выдавать неискаженную мощность более 100 Вт на канал.
Области применения: бытовые усилители мощности HI-FI, усилители мощности КТВ в магазинах массового спроса, ремонт и замена плат; места, где требуется мощность без искажений 300 Вт.
Меры предосторожности:
Трубки Дарлингтона работают и быстро остывают. При сборке добавьте термосиликоновую смазку, чтобы обеспечить хорошую теплопроводность между трубкой и радиатором. Если теплопроводность плохая, трубку можно легко повредить. При креплении к радиатору трубка должна быть затянута!!!Если радиатор недостаточно велик, установите вентилятор для охлаждения.

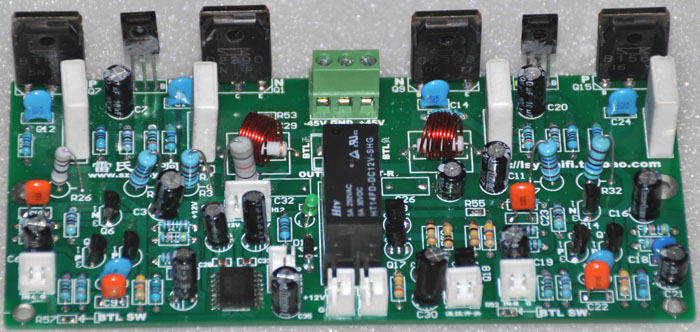

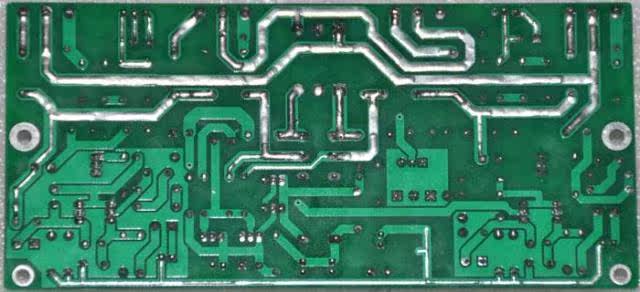

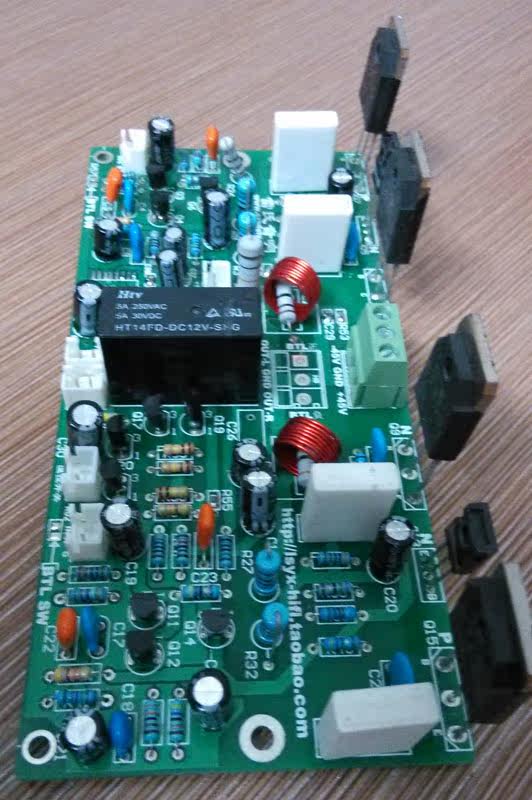

Физическая картина

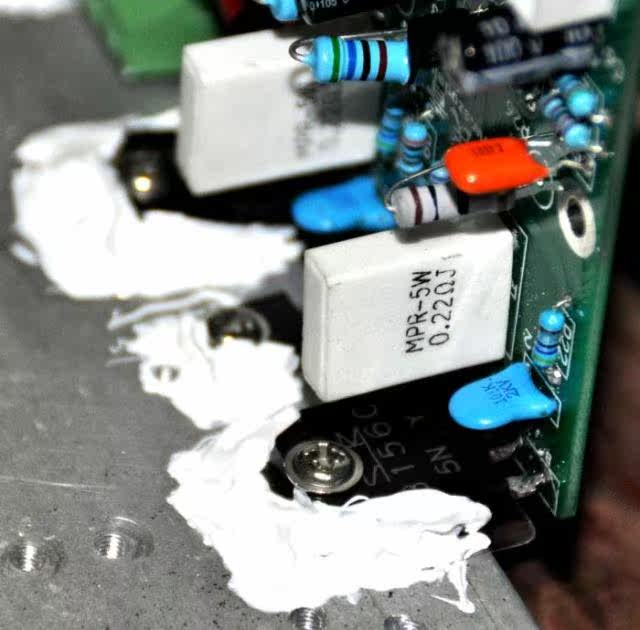

Трубки должны быть покрыты термосиликоновой смазкой.
