Плата усилителей усилителей LM1876 Poard (Kit)

Цена: 698руб.    (¥33)
Артикул: 16410124813

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:欧阳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥6127руб.
¥14.8313руб.
¥3.677руб.
¥21.8461руб.
  • Информация о товаре
  • Фотографии

   LM1876-это высокий разумный звук с двумя зверами, производимый национальным полупроводником (называемый страной половиной).&Омега; нагрузка) 30 Вт каждый канал; общее гармоническое искажение и шум (thd+n) составляет всего 0,112%, когда непрерывная мощность составляет 30 wx2; отношение сигнала -кнуаз составляет до 102 дБ


       В дополнение к двум схемам усилителя мощности с той же функцией схема внутри интегрального блока LM1876 также имеет различные схемы защиты, включая защиту от перенапряжения, защиту от автоматического отключения питания при потере напряжения, защиту от перегрузки и короткого замыкания, а также защиту от перегрева (выход автоматически отключается при 165°C и автоматически возобновляет работу при 155°C), защищая микросхему усилителя мощности от повреждений при любых рабочих условиях.LM1876 также включает в себя схему отключения звука при включении питания, которая устраняет дефект удара при включении питания, как у LM1875!

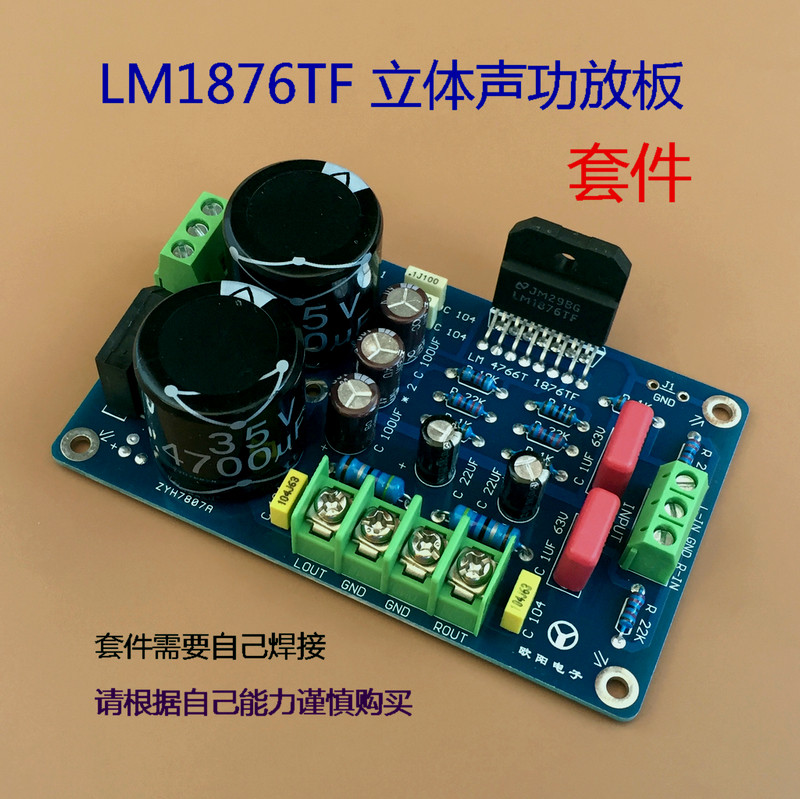

Изображение продукта 1:

С точки зрения материалов:

        1. Плата представляет собой плату из стекловолокна толщиной 1,6 мм с одноточечным заземлением. Размер доски: 99*60 мм.

     2. Выпрямительный мост - это оригинальный тайваньский SEP, фильтр - тайваньский конденсатор для крупного рогатого скота 4700UF35V, а развязка - этоЕю -ежедневная100 UF, входная связь - ГерманияWIMAДа, трасса BeruerТомсонДа, отрицательные отзывыЭльна хлопок халатСопротивление естьПять -золотой пленки медные ногиДа, чипОригинальная разборкаДа!



Установка используйте внимание:

   1. Руководство питания рекомендуется использовать трансформатор с мощностью не менее 60 Вт!

    2, LM1876 Проектирование выходной импеданс равен 8&Омега;, если вы хотите водить 4&Омега; динамик рекомендуется не превышать двойной 16 В и обратить внимание на увеличение зоны рассеяния тепла.

    3. Этот чип является версией TF. Вам не нужно устанавливать изоляционные частицы и изоляционные части. Вы можете соответствующим образом применить кремниевую смазку!

    4. На двойной панели есть несколько меньших отверстий. Лучше всего запечатать его сваркой, чтобы предотвратить окисление!

    5Во время теста мощности сигнальный входной клемма на плате должен быть подключен к нагрузке и не может быть приостановлен, в противном случае будет индуктивный шум, и сигнальный кабель использует как можно больше экранирующего провода.

  &Nbsp; 6. Если плата загружается в шасси, вы должны подключить корпус шасси и конечную линию ввода на плате. Если вы добавите переднюю стадию, место ввода заднего уровня не нужно подключать к шасси. Просто возьмите шасси. Если оба подключены, это вызовет заземляющую кольцевую цепь и шум.

    7. Для установки комплекта требуется определенная электронная основа, пожалуйста, руководствуйтесь своими возможностями.Купите осторожноПересечение

Периферийное приложение: (необходимо купить отдельно)

    1. Поддерживающий радиатор:http://item.taobao.com/item.htmspm=686.1000925.10007744.4.4&id=15788573311

    2. Соответствующий теплопроводящий лист:http://item.taobao.com/item.htmspm=686.1000925.1000774.30.44bd2r&id=38441898035

    3. Поддерживающий объемный потенциометр:http://item.taobao.com/item.htmspm=686.1000925.1000774.36.nfsx2h&id=8949081767
