[Sanda] Small Tolume Single Pirect Supply 18w Однонанаходом TDA20303A Усилитель Hifi High -Fidline является истинным низким искажением
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[全套散件！装好后就是下方照片里的样子。元件都是全新！没有拆机散新什么的便宜货！介绍里说是高频电容就是高频，说是NP无极就是NP无极。][不要再问我是不是全套了，现在是拿它充量。所以只求保底不亏本。]
[空板单价1.5元，全套散件2.7元，对！就是标价，直接拍，邮费自动计算。百套可包邮，联系客服改价。]
[散件套装，附赠资料，资料内有电路图、有电阻色环介绍。散件套装是特殊商品，不是随便一装就100%成功，无基础和什么都不懂的不要拍，客服是真没时间做基础知识讲解。元件上锡剪脚不退不换。]

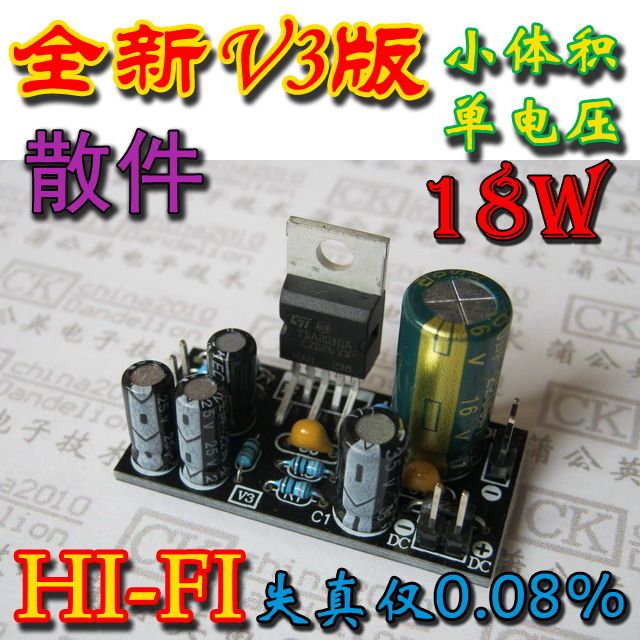

[再次升级][！全新][V3版][！][更好的做工][！][更好的用料][！][依然采用][原装ST（仙童）]TDA2030A[！当然还是有买有送！照样每套附赠][TO-220导热/绝缘/固定3件套][！]

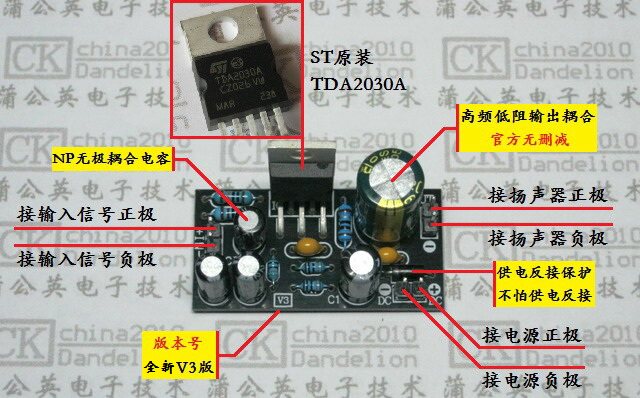

[装好后的成品照片]
[由于原材料涨价，PCB已经改为绿油，字符也已更新，组装更方便。]
[V3版更新内容：]
- [重点优化布局与走线][！][专业人士操刀][！][没有底噪][！][没有交流声][！]
- [加强版元件纳入标准化][！][NP无极输入耦合]+[高频低阻输出耦合][！当然！][1%精度电阻][跟][5%精度独石电容][更是不会少！]
- [低音效果适度加强！没有官方电路那么单薄！]
- [供电电压默认可至]35V[！如果][更换供电退耦电容][最高可达44V][！]
[不废话！上视频！]
[http://v.youku.com/v_show/id_XOTE0NDE2ODk2.html?firsttime=3]
[小米2S当音源，也是用的米2S拍摄，拍完即上传，无任何后期处理！真实效果只强不弱！]
[性能参数：]
- [供电电压][：]DC 9V-35V[（12V下发热量很低，有多低？请看下方发热量部分！）此板的最高供电电压其实可达44V，但是需要自行将C1电容换成耐压更高的才行，耐压值比供电电压高即可。]
- [静态电流][：][25mA左右][（未接音源，接8]Ω[扬声器，12V供电）]
- [扬声器阻抗][：]4Ω-8Ω
- [输出功率][：][典型功率15W][（最高18W）]
- [总谐波失真][：]0.08%[（Po=0.1 to 14W，RL=4]Ω[）]
- [信噪比][：]94dB-106dB[（1W-15W）]
- [发热量][：供电电压越高，音量越大，发热量越高。店家视频中所用的仅是一片宽2.8cm，长6cm的覆铜板当散热片，用一个小票夹在芯片和覆铜板间利用一片绝缘片导热，][覆铜板边缘][并非铜板，只有][一个面可以散热][，铜厚][约36um][，还没有常见的A4打印纸厚！][直流12V供电][，推一个]4Ω[20W音箱][，也就是视频里那个，用一个电位器调节音量，电位器开到25%左右，声音已经有些吵了，连续工作1小时，][摸芯片][没有明显升温。]

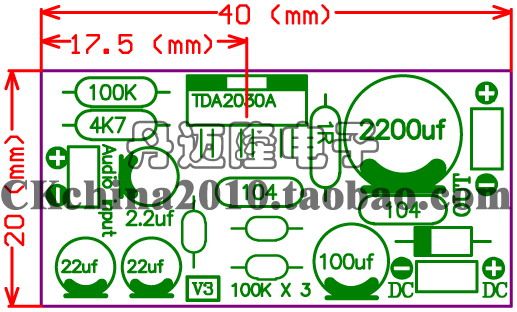

[工程图]
[板上元件最高20mm，算上电路板跟下方露出引脚，全高约为23mm。针对小体积金属机箱与狭小空间应用！]
[但请注意！为了适应狭小空间，板上并未配大容量电源滤波电容（俗称水塘），需要供电电源自带水塘才能出理想效果！要求不高，每个板子能分到至少1000uf容量即可！如果电源质量不佳或是用于低音炮时，需适量加大！一般也就2200uf。]
[接线说明]
[需要调节音量的话，在信号输入端加个电位器即可，接法如下图：]
[组建双声道时，其中一个功放板信号输入端]‘G’[可不接！]
