6 -канальная плата усилителя LM4731/Реал 5,1 канала аудиоусилитель (дублирующая пластина)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Экспресс выпустил только Zhongtong, каждый день, Shentong 3, остальные не выдаются.Чтобы избежать ненужных неприятностей, пожалуйста, оставьте сообщение на панели сообщений или Wangwang после того, как взял продукт, чтобы указать, какой курьера отправить.Если ни одна из вышеперечисленных трех компаний не может использовать другую экспресс -доставку, сначала свяжитесь с владельцем, пожалуйста, не стреляйте без согласия.

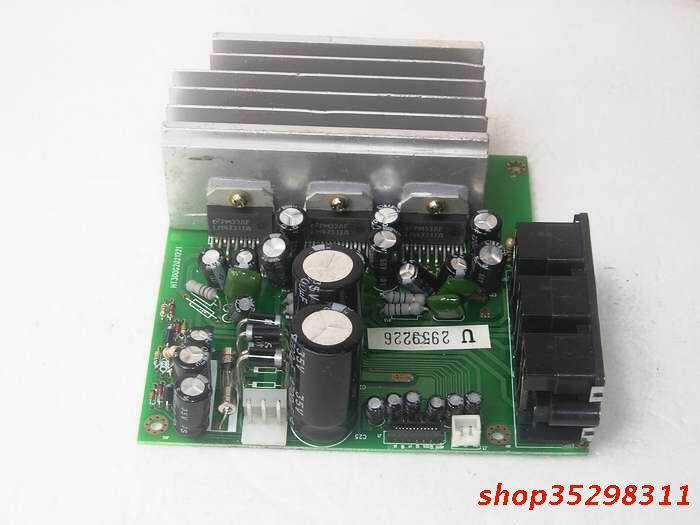

Завод установленные хвостовые товары, инвентаризацию New LM4731TA  5.1 Плата усилителя каналов
Эта доска была первоначально установлена на American Brand Technical Hifi5.1 цифровой комбинированный аудио. Специальные модели-HB-3000 (серебро) и HS-3000 (черный)
Число не большое, стоимость -Money продается, возможность редко, и их не будет.
Этот комплект LM4731 заднего уровня разработан с шестиканальным дизайном. Усилитель Power Computing LM4731, запущенный национальным полупроводником национального полупроводника.
Напряжение: двойной объем AC 10 Veli-18 (двойной переменный ток)
С схемой фильтра выпрямителя, конструкция относительно зрелая
Рекомендуемое напряжение: двойной переменный ток 15 вольт (двойной переменный ток)
Примечание. Чем выше напряжение, тем выше выходная мощность, но чем выше температура. Тястотный раковина должна быть увеличена или мощный вентилятор рассеивания тепла должен быть увеличен.
Размер: 12,5 см*12,7 см.
Чистый вес: около 0,4 тыс.

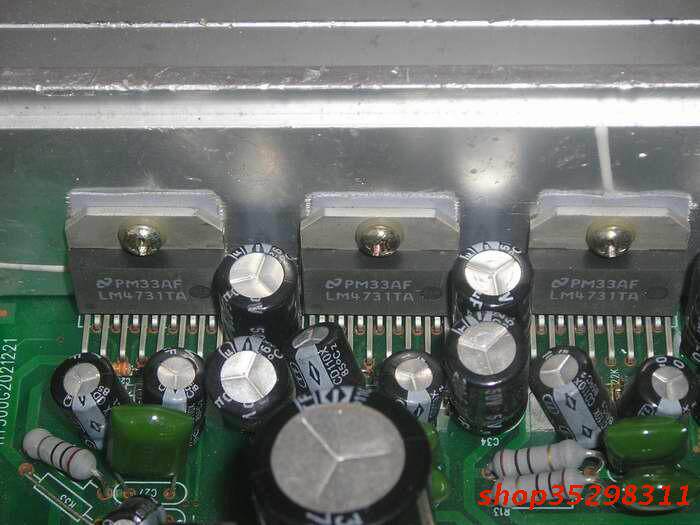

LM4731 Информация о чипе :
LM4731-это двухмерный усилитель мощности аудио.&Уга; или 8&Омега; нагрузка, общее гармоническое искажение и шум (THD+N) ниже 0,1 %.LM4731 контролируется внешней логикой, и каждый усилитель имеет независимый плавный переход к постепенно / постепенно упрямому режиму и режиму ожидания мощности.LM4731 использует свою собственную пиковую схему мгновенной защиты температуры, чтобы обеспечить присущие области динамической защиты (SOA), чтобы повысить уровень производительности, чем дискретные смешанные усилители.LM4731 можно использовать для продуктов с высоким уровнем стерео -телевизоров, стерео компонентов, небольших стереопродуктов и т. Д.
Аудио амплификация Категория: AB
Количество каналов: 2
Выходная мощность каждого канала: когда рабочее напряжение составляет+-22 В, нагрузка 8&Омега; время, номинальная выходная мощность составляет 25 Вт.Когда рабочее напряжение составляет+-18 В, нагрузка 4 равен 4Ω время, номинальная выходная мощность составляет 25 Вт
Диапазон напряжения питания: +-10 В до +-28 В
Общее гармоническое искажение и шум: 0,08% 30W, 8Ω, VCC=28V
Типичный импеданс нагрузки: 8Ω
Рабочий диапазон температуры: -20&Град; C до +85°C
Тип упаковки: до 220
Количество игл: 15
Тип упаковки: до 220
Питание, допустимое значение: 2*25W
Установка поверхности: через установку отверстия
Подробная информация LM4765, см. Официальное руководство по электронной доске http://www.national.com/ds/LM/LM4731.pdf
Примечание. Из -за специфики Совета по усилителям нет никаких гарантий и не гарантируемой.Если вы не знакомы с друзьями, пожалуйста, снимайте внимательно.
Эта плата имеет плату с регулированием объема и потенциометр, соединяющий линию, 6 -цельный аудио входной розетки.После сборки введите сигнал 5.1 для работы напрямую.
Примечание. При установке линий вы должны следовать направлению изображения. Не вставляйте его!Кроме того, в первую очередь следует рассмотреть проблему рассеяния тепла, и лучше всего установить вытяжной вентилятор.
Специальное объяснение: это 5,1 -канальная плата усилителя мощности без декодера. Она должна быть подключена к шестиканальной объемной музыке (например, домашний театр DVD, DTS -декодер и т. Д.), Который должен быть оснащен системой декодирования.Если вы подключены к компьютеру, должен быть игрок, поддерживающий мягкий декодирование, например, DTS, такой как PowerDVD, FB2000 и т. Д. Для игры.Если вы не знаете, что такое AC3, и что такое друг DTS, пожалуйста, снимайте внимательно. Если у вас нет реального шестиканального источника объемного звука, есть только 2,0 источника звука, но если вы используете это Доска, пожалуйста, сделайте это самостоятельно.
Если у покупателя нет определенной технической основы, пожалуйста, не покупайте его. Обслуживание клиентов не предоставляет техническую поддержку.
Эта плата представляет собой установленные продукты производителя. Перед его использованием. Неправильная работа легко сжечь.
Эта доска помещается на склад в течение нескольких лет, и в инвентаре могут быть пыль, пятна, ржавчину ... мы не пойдем на особую помощь и спросите друзей, которые высоки.
Если у покупателя нет определенной технической основы, я не знаю, как его подключить. Не покупайте его. Трудно реагировать на обслуживание клиентов.

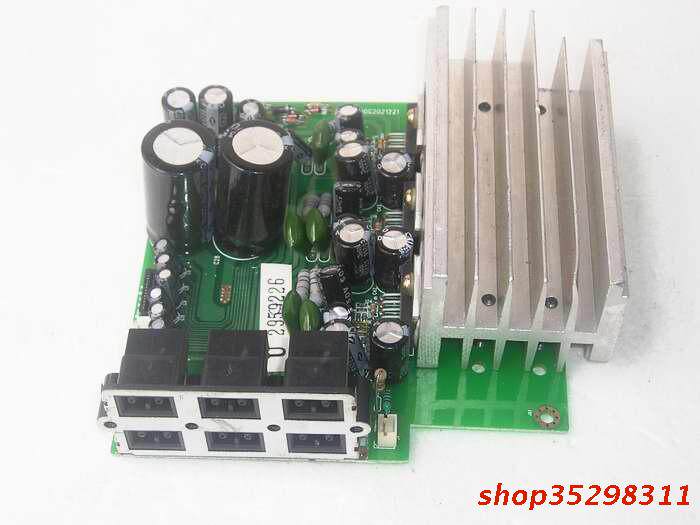

Выходная гнезда на рисунке ниже находится слева направо, а нижний левый выход - нижний звук.

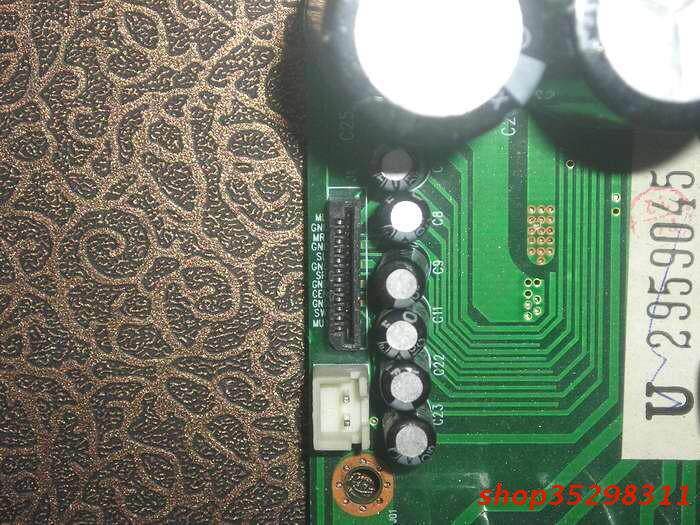

На рисунке ниже ML MR является основным входом основного канала.GND является линией заземления ввода, а MUTE - это элемент управления режимом, который можно приостановить.
Нажмите на метку на плате, чтобы напрямую войти в сигнал 5.1 или подключить фронт тона для работы

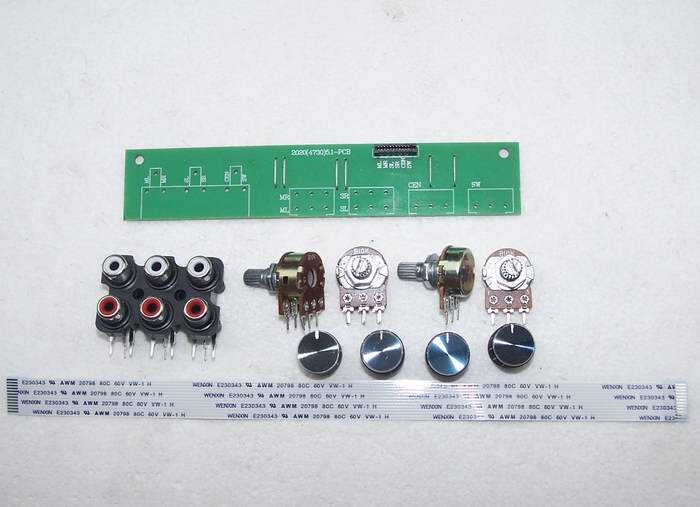

Изображение ниже - основная часть платы регулировки громкости,Компонент только на рисунке ниже.

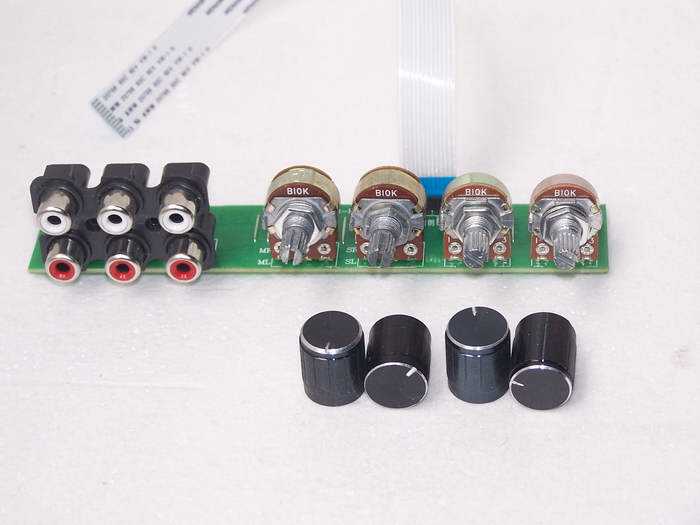

На рисунке ниже - плата регулировки громкости после сборки

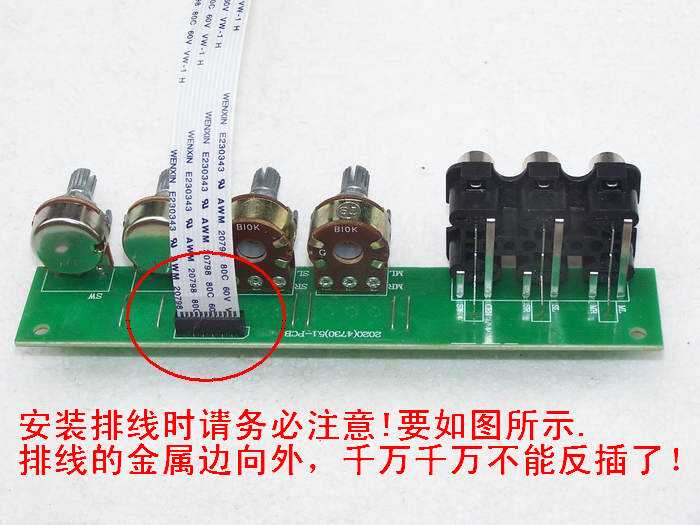

Обязательно обратите внимание при установке выхлопной линии! Как показано на рисунке ниже, металлический край кабеля находится наружу, и вас не нужно вставлять!Пересечение

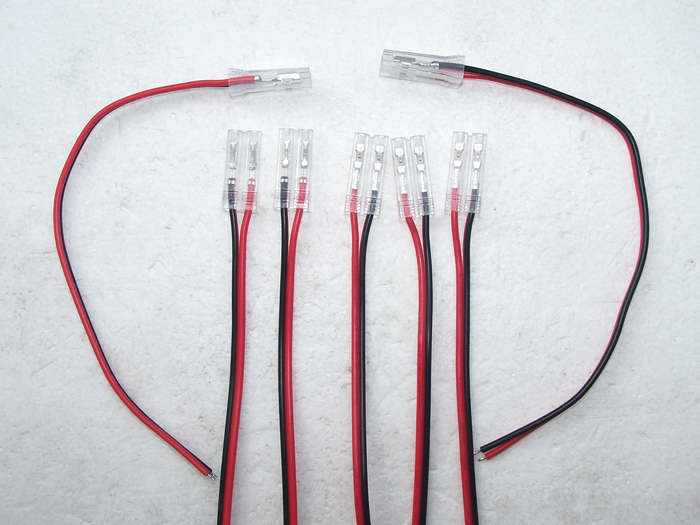

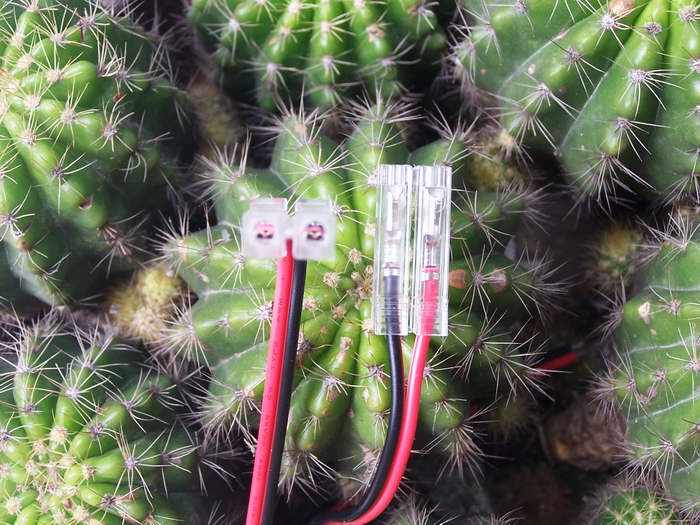

Некоторые друзья не использовали звук цифрового интерфейса, и неясно, как подключиться. Теперь мы отправим этот интерфейс бесплатно(Длина линии 20 см)

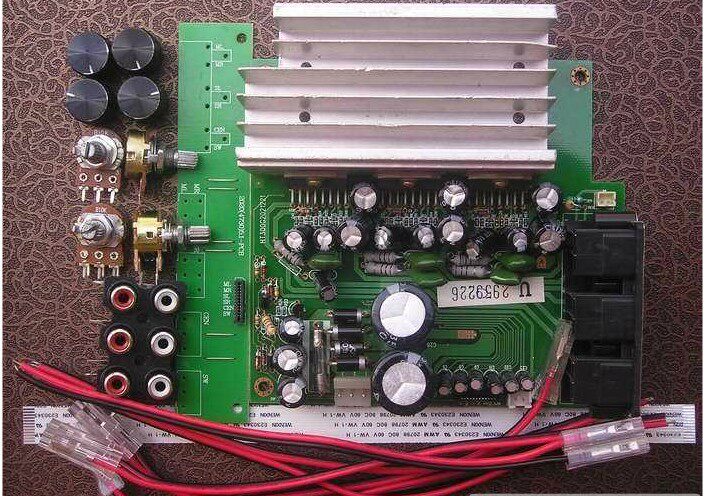

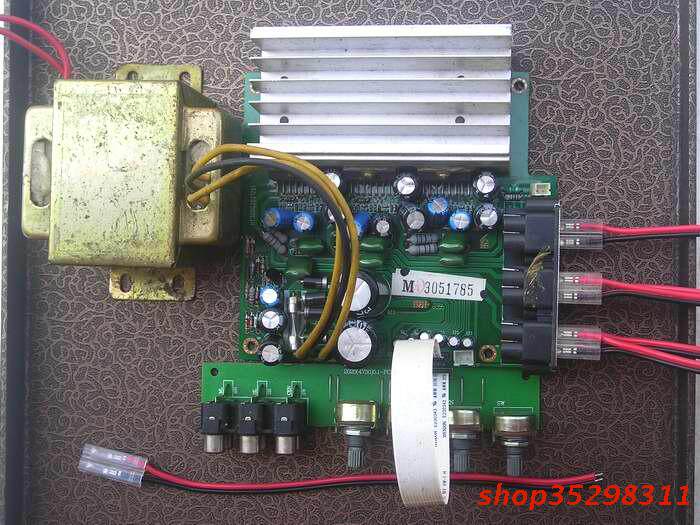

На рисунке ниже представлена демонстрационная схема уборки (не трансформатор и разъем питания на картинке)
  друзья без трансформатора могут купить за следующим URL: http://item.taobao.com/item.htm? Spm = 0.0.0.zr2xl2&id=36424677171
О транспорте:
Этот магазин в основном выпускает частные компании. Кооперативная компания имеет каждый день, Zhongtong, Shentong Company и другие не выдаются.Как правило, в восточных экономических и развитых районах на 3-4 дня.Отдаленные районы округов и городов в центральных и западных регионах также доступны в течение 4-7 дней.Если ваш район недоступен, вы можете сначала связаться с владельцем и выбрать EMS. EMS относится к EMS PU Express (цена неэкспрессовой доставки).EMS Pukuen (E Postbao) имеет плохие услуги, и обычно не рекомендуется использовать в течение длительного времени.Настоятельно рекомендуется не использовать Pingmail.
Электронная плата иногда рассматривается авиакомпанией как эмбарго, поэтомуЭтот совет не может быть отправлен для EMS Express, и может быть отправлен только EMS Express (E Mail Treasure).Эта доска не может отправить SF Express.Пожалуйста пойми.
иллюстрировать:
Специальные продукты хвоста на складе!Нет гарантии!Пожалуйста, посмотрите это ясно, пожалуйста, не стреляйте, если вы просите высоких друзей.Покупатели должны проверять товар при получении товара.Если неарфический ущерб не может быть использован в течение 7 дней с момента получения, хранилище может предоставить услугу возврата (за исключением повреждения чипа усилителя мощности, повреждения компонента), а почтовые расходы взад -вперед должны быть переданы Покупатель и магазин.Не получайте платеж.
