Ultra -HeeAvy Bass TDA2050+ TDA2030A 2.1 Трехканальный компьютер Subwooferry Board готовая доска готовая доска
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
В этой схеме используются два новых интегрированных блока TDA2030A для левого и правого каналов, один новый TDA2050 для сабвуфера и двойной операционный усилитель NE5532 для басового предусилителя.Выбор компонентов: прецизионный металлопленочный резистор Whuuan 1%,Для фильтрации питания используются монолитные бесступенчатые конденсаторы, два больших конденсатора 3300U/25В и четыре выпрямительных диода на 2А.Регулировка громкости представляет собой полностью герметичный высококачественный потенциометр, синюю печатную плату из двустороннего стекловолокна FR4 толщиной 1,6 мм и другие отечественные высококачественные бренды.Вся схема и расположение печатной платы разумны, красивы и элегантны,Низкий уровень шума, чрезвычайно экономичный, очень подходит для начинающих мастеров.первыйвыбирать.
Технические параметры:

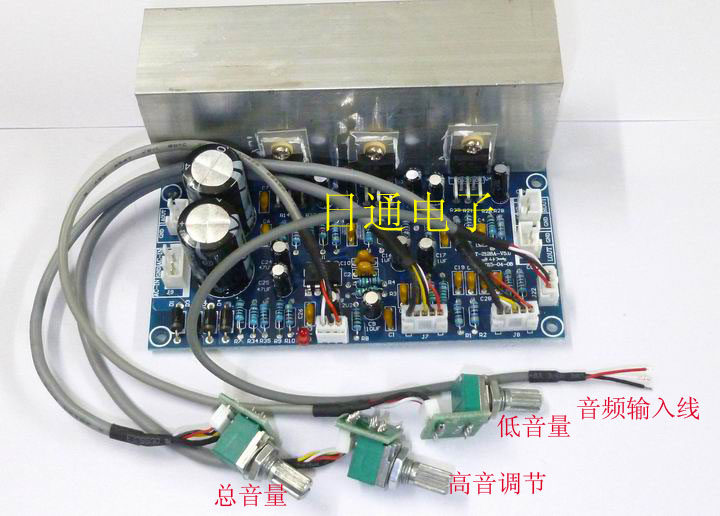

Потенциометры слева направо: громкость сабвуфера, регулировка высоких частот и общая громкость.
Рабочее напряжение: двойной трансформатор переменного тока 12 В.
Максимальная выходная мощность: левый и правый каналы 15 Втx2, сабвуфер 30 Втx1
Выходной импеданс: 4-8 евро

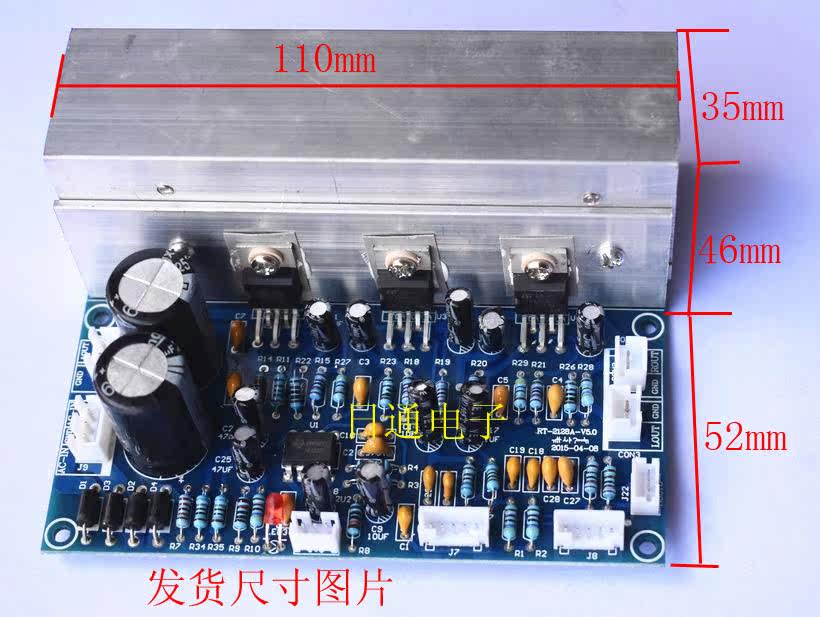

PCBПриблизительные размеры: длина 87 мм, ширина 110 мм, высота 46 мм.
Рекомендуемые динамики: бас, 4–8 Ом, 20–30 Вт, низкочастотный динамик 4–5 дюймов.
Высокочастотный полнодиапазонный динамик 4–8 Ом, 10–20 Вт, 2,5–4 дюйма
Эта плата усилителя не имеет шума, шума и хорошего качества звука.

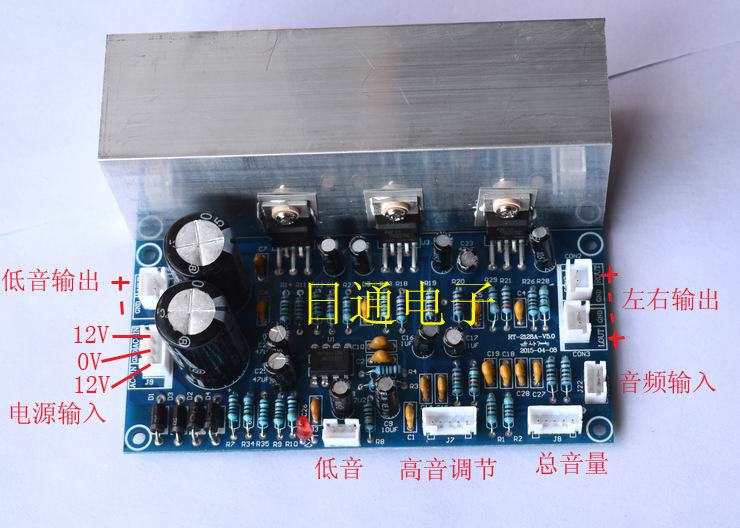

Оценка изображения продукта:
Расположение печатной платы красивое, между каждой электропроводкой имеется достаточное безопасное расстояние, строгие требования к качеству изготовления, полные паяные соединения и чистая поверхность.

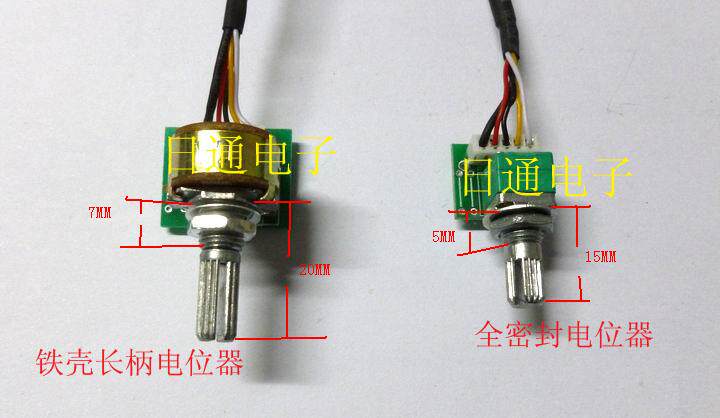

Как показано на рисунке ниже, существует два типа потенциометров: один полностью герметичный, а другой представляет собой железный корпус с длинной ручкой. По умолчанию наш магазин продает полностью герметичные потенциометры.Если вам нужен потенциометр с железным корпусом и длинной ручкой, оставьте записку. Спасибо!
Эта плата усилителя разработана и произведена нашим магазином самостоятельно.Используйте новые компоненты,Гарантия качества,продуктПосле строгого тестирования и зрелости мы выпустили его на рынок. Наша репутация – не быть первыми, а быть лучшими!

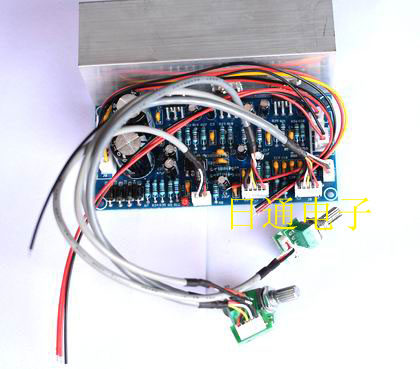

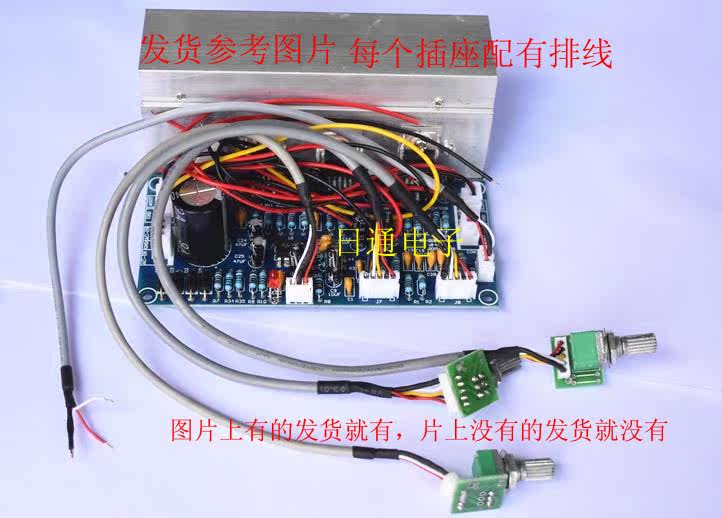

Эта плата усилителя мощности представляет собой готовое изделие с установленным радиатором.После покупки вы можете подключить источник питания, динамики и источник входного звука и слушать музыку.

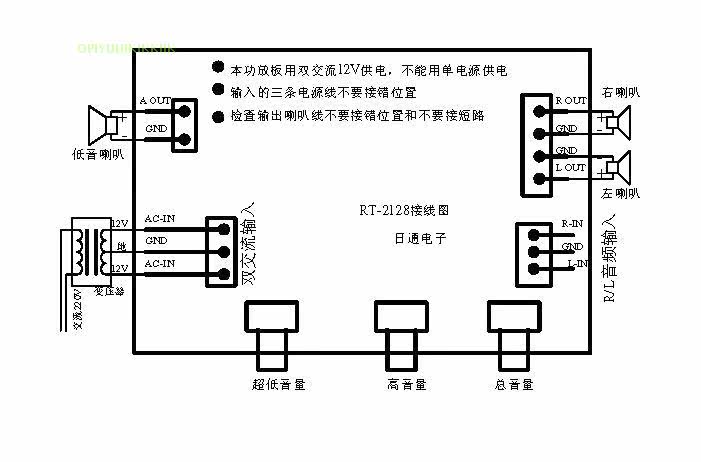

Следующий рисунокВот схема подключения этой платы усилителя:
Советы:
DIYСуществует риск повреждения продукта в процессе производства или использования, что требует определенных навыков работы с электроникой и практических навыков. Успех напрямую связан с профессиональными навыками пользователя.Эта плата усилителяУстановочные чертежи предоставляются при отправке, и никакая другая техническая информация не предоставляется.
Перед включением питания, пожалуйстаисследоватьПроверьте, правильно ли подключены три провода входного питания и провод динамика, а также нет ли коротких замыканий или других дефектов в проводе питания и проводе динамика.Эта заслуга на доскеМы все будут выпущены нормально перед отправкой теста питания; если пользователь поврежден неправильным компонентом, ответственность должна быть самостоятельно !!!
