KRLL K Guy KSA50 Armor Port Gold Edition Gold Edition Plastic Class A класс A класс A класс A класс A

Цена: 20 338руб.    (¥968)
Артикул: 13080295778

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:老刘音响
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥2084 396руб.
¥51810 884руб.
¥28592руб.
¥5106руб.
  • Информация о товаре
  • Фотографии


Многие аудиофилы задаются вопросом, что еще нужно, чтобы сделать полноценную машину на этой плате. Я составлю список и соответствующие ссылки ниже:
Прежде всего, конечно, комплект плат усилителя мощности.
Двойной тороидальный трансформатор мощностью 500 Вт, 38 В, 12 В. Два:
Или 2 высококачественных трансформатора EI мощностью 500 Вт:
Если шасси достаточно большое, вы можете выбрать встроенную плату плавного пуска, а также плату выпрямления и фильтрации:
Если пространство в корпусе ограничено, вы можете использовать одну плату плавного пуска и отдельные комплекты выпрямителя и фильтра, см. следующие две ссылки:
Мягкий старт:
Комплект ректификации и фильтрации:
Внутренняя линия:
Кроме того, вам понадобится корпус с односторонним радиатором весом более 5,5 кг. Вы можете купить это у друга, который делает шасси на Таобао. На изображении готовой машины в конце страницы используется среднее шасси AR998. Если вам нравится это шасси, вы можете поискать среднее шасси AR998 на Taobao.

Имя:Имитация американской платы усилителя мощности krell ksa50 класса A
Мощность класса А:50W(&плюсмн; Когда источник питания составляет 50 В, ток покоя одной трубки доводится до 600 мА. Ток покоя одной трубки по умолчанию для поставки платы составляет 450 мА, что соответствует классу A 30 Вт. )
Рекомендуемое напряжение питания:Моно, двойной переменный ток, 38 В, 6 А, одиночный переменный ток, 12 В, 500 мА.
Рекомендуемая площадь рассеивания тепла:Категория A, 50 Вт моно≥7,5 кг, класс A, 30 Вт, моно≥5.5kg
Важный подсказка:
1. Золотой на картинкеКонденсатор ROE с золотой пулейПоставка товара крайне нестабильна, поэтому может быть установлена при отправке.Синяя РОЭилисиний филипсКонденсаторы с такими же параметрами и характеристиками не повлияют на эффект и не будут уведомлены.
2. Недавно я обнаружил, что Xianyu или Taobao скопировали мою плату ksa50 на продажу. Старые энтузиасты должны знать, что я играю на схеме ksa50 более 10 лет и продаю эту плату уже более 8 лет. У меня накоплен богатый опыт отладки платы и сборки всей машины. Плату также проверили бесчисленные энтузиасты по всей стране и даже по всему миру. Чтобы защитить права энтузиастов в отношении технической поддержки и послепродажного обслуживания, выбирайте подлинную продукцию Lao Liu!
3. Мы протестировали Hfe и Vbe в диапазоне 0–3000 мА для каждой силовой лампы с помощью тестера транзисторов и отметили параметры сопряжения на трубке. Если тюбик случайно сгорел во время использования, вы также можете найти меня для замены тюбика на те же параметры, насколько это возможно, поэтому не рекомендуется отрывать наклейки на тюбике.



Цена продажи по умолчанию — американский резистор DALE, версия трубки с золотым уплотнением.816Юань.

Американский резистор DALE, оснащенный ON Semiconductor MJL4302/4281.796Юань.

Американский резистор DALE, версия без большой трубки.496Юань.

Тайваньская версия резистора Kunmao имеет меньше резисторов, чем DALE70Юань, материалы точно такие же, за исключением резистора.

Если вам нужна версия, отличная от версии по умолчанию, сделайте фотографию, не платя на данный момент, а затем обратитесь в службу поддержки клиентов и оставьте сообщение с запросом на изменение цены.







 Кроме того, статический ток по умолчанию устанавливается на 100/450 мА во время доставки платы. Это тестируется на радиаторе 420*200*60 около 6 кг. Все знают, что различные токи температуры трубки также изменятся. Для. Ваши охлаждающие таблетки, пожалуйста, отрегулируйте статический ток должным образом в соответствии с фактической ситуацией. Метод регулировки очень прост. Пожалуйста, свяжитесь со мной для инструкций по тестированию.

Резюме проблемы:

1. Каков размер доски?

отвечать:Размер версии с золотой печатью (длина*ширина) 350*128, версии с пластиковой печатью 302*110. Самый высокий компонент на плате — реле, его высота — 27 мм.

2. Какая модель является золотым уплотнением и пластиковыми уплотнительными трубами?

отвечать:Трубка с золотым уплотнением — это модели ON MJ15024G, MJ15025G; туба с пластиковым уплотнением — это модель ON MJL4302/MJL42.

3. Джин Фэн хорош или пластик?

отвечать:Не существует абсолютного добра или зла, все зависит от личных предпочтений. Версия с золотой печатью имеет освежающий тон, хорошее разрешение, чистый фон и высокую скорость; пластиковая пломба теплее, имеет немного лучшее погружение на низких частотах и ​​не так хороша, как золотая пломба по разрешению.

4. Можно ли сделать класс A и B на работе?

отвечать:Может быть переключен в любое время.

5. Чем эта версия отличается от первой?

Ответ: Подробное объяснение смотрите во введении ниже.

6.Какова выходная мощность?

отвечать:Если напряжение питания плюс-минус 50 В, максимальная неискаженная выходная мощность составляет 110 Вт. Значение по умолчанию для класса A составляет 30 Вт, что требует радиатора массой 6 кг для одного канала. Если вы хотите увеличить мощность класса А, вам необходимо увеличить площадь рассеивания тепла, а затем увеличить ток покоя.

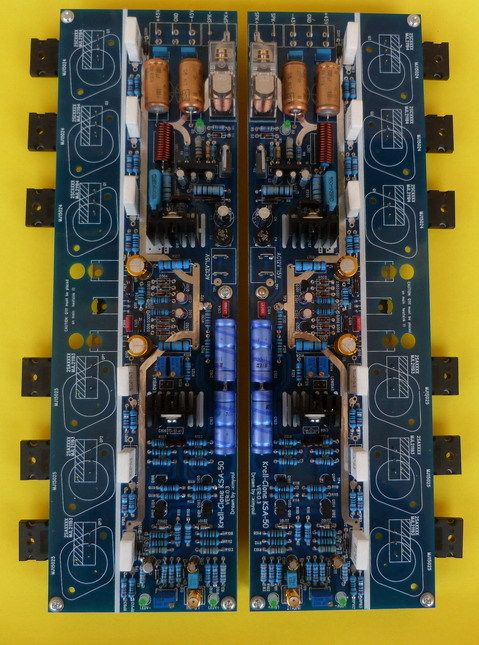

                  &Готовая плата усилителя мощности KSA-50 класса A



  Схема КСА-50 настолько классическая, что, думаю, нет необходимости ее слишком подробно представлять. С тех пор, как наш магазин выпустил первую версию в июне 2010 года, бесчисленное количество аудиофилов наслаждаются радостью, сделанной своими руками, и потрясающим качеством звука, которое приносит им эта схема. О первом выпуске см.:http://item.taobao.com/item.htm?id=5222596940

   В ответ на запросы большего количества аудиофилов наш магазин выпустил вторую версию печатной платы и готовые платы. Эта версия имеет ту же схему, что и первая версия, за исключением дополнительной защиты динамиков и возможности работы в режимах с высоким и низким током смещения. Поскольку времени на сборку компонентов действительно мало, комплекта пока нет. Вторая версия печатной платы имеет следующие особенности:

1. Плата изменяется на длинный тип полосы, а силовая трубка находится на стороне. При установке, поскольку силовая трубка установлена ​​под пленкой рассеивания тепла, она более способствует рассеянию тепла силовой трубки;

2. Интегрировать защиту динамика, который уменьшает внутреннюю часть машины во время установки;

3. Трубка с защелкой золота, совместимая с упаковкой TO-3 и пластиковыми трубами пластиковых уплотнений-264, совместимы с более разнообразным выбором;

4. Правление принимает зеркальный симметричный дизайн, который является более аккуратным и удобным.

5. Благодарность питания, выходные электроны Используйте заглушку -в терминалах, что удобнее подключиться.

6. В нижней части платы есть зарезервированное положение, которое требует напряжения. Вам нужно немного изменить ее только при разделении тока;

7. Добавлены Lowbias, чтобы выбрать коммутатор, который может легко использовать переключатель для закрытия рабочего состояния чистого A и класса A и B(Это не необходимо для дополнительных функций! Если два типа рабочего статуса не рассматриваются, статический ток может быть скорректирован на большое количество статического тока с R126.

8. Сверхпроводная и толстая проводка из медной фольги, чтобы обеспечить плавную циркуляцию большого тока.

9. За исключением защитной части динамика, все компоненты готовой платы импортируются из оригинальной упаковки. Резисторы могут быть выбраны из тайваньского цельномедного пленочного резистора Kunmao с 1% золотой пленки и американского резистора военной спецификации Dale (защитная часть динамика представляет собой металлопленочный резистор 1%).

10. Рабочее напряжение постоянного тока +/-36 ---+/-60 В, рекомендуется использовать постоянный ток +/- 50 В (двойной переменный ток 38 В). Лучше всего иметь два независимых канала электропитания. Мощность каждого канального трансформатора не менее 300Вт. Рекомендуется использовать мощность 500 Вт. Выходное напряжение большой ток 0-38 В, 0-38 В; небольшой ток 0-12 В используется для защиты динамика платы.Примечание. Эта плата не включает в себя деталь фильтрации выпрямителя.

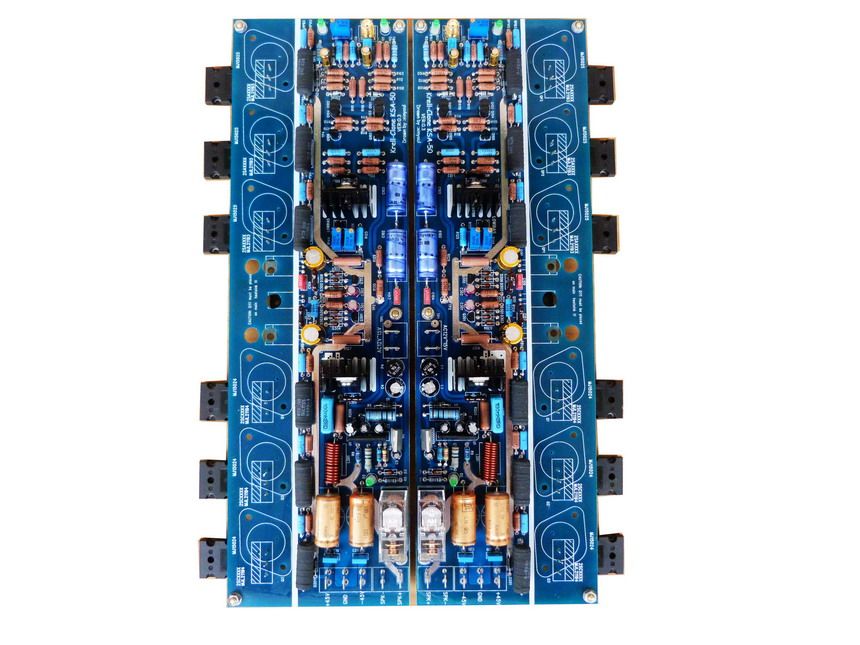

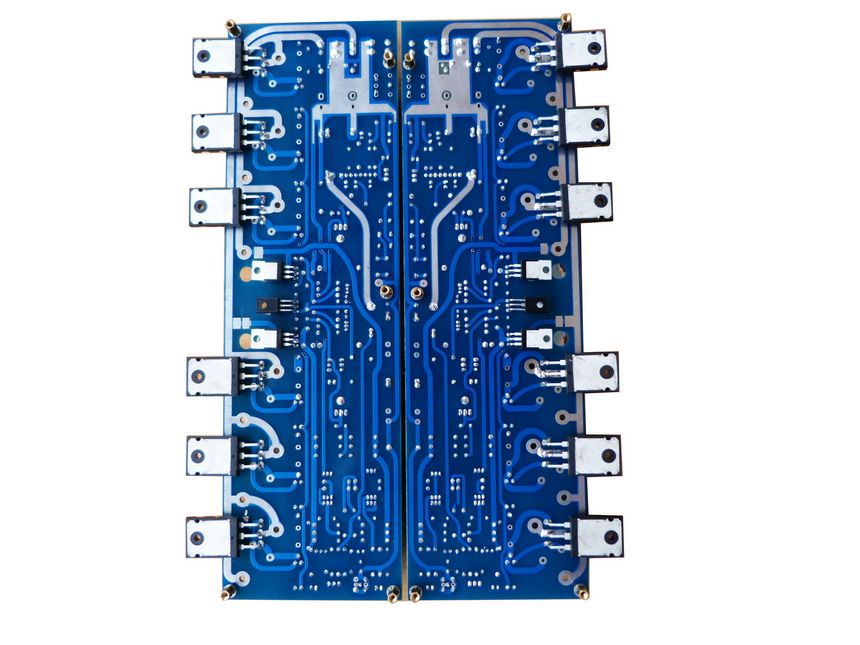

Версия сопротивления военного регулирования США:

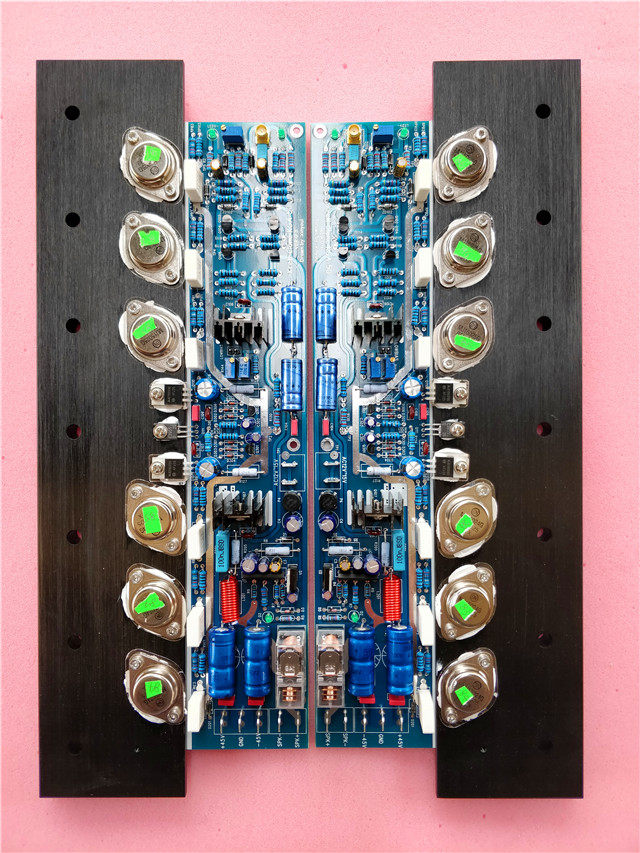

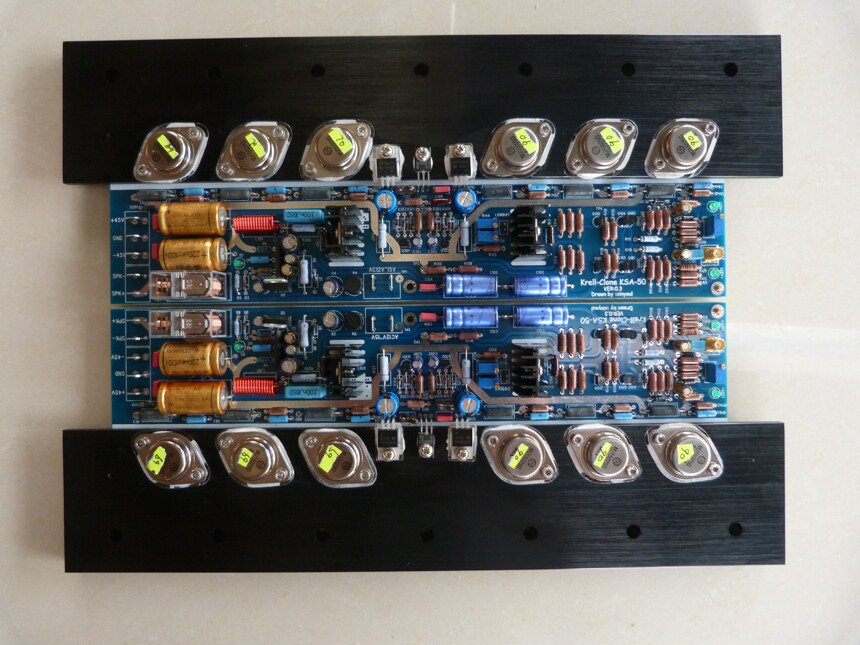

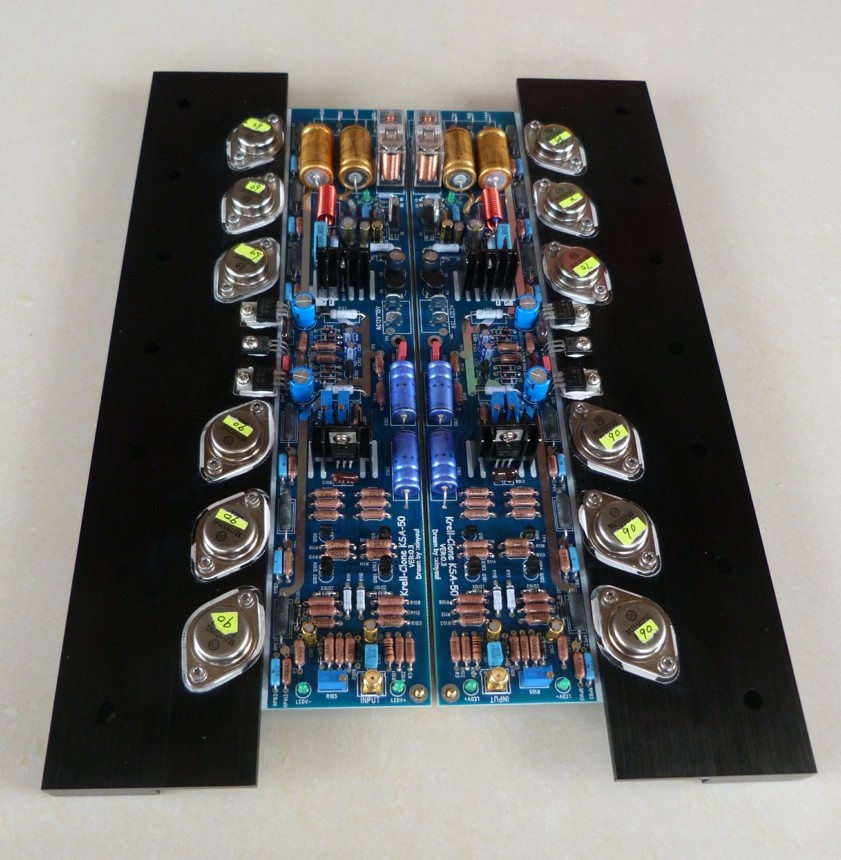

Версия Golden Seal содержит Radiabridge:

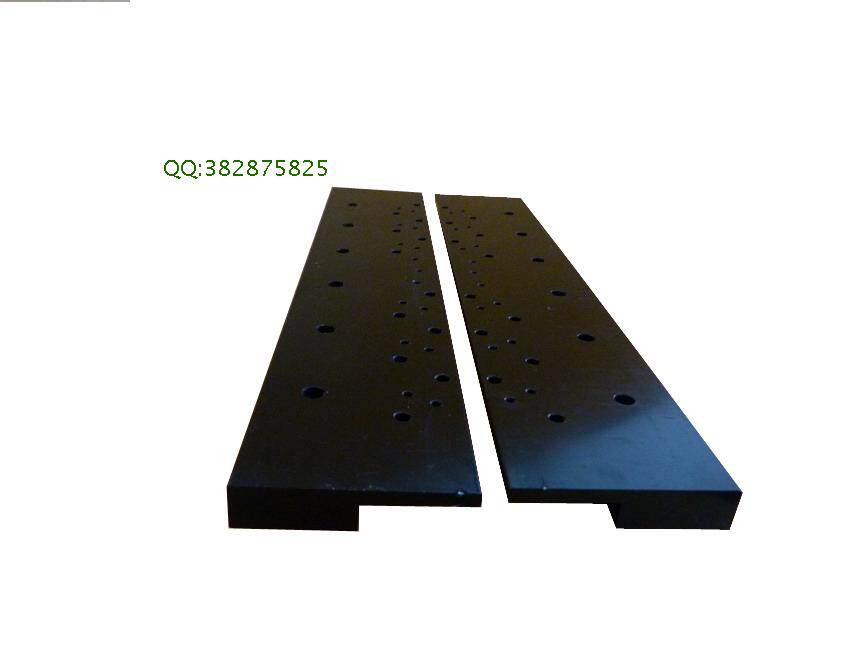

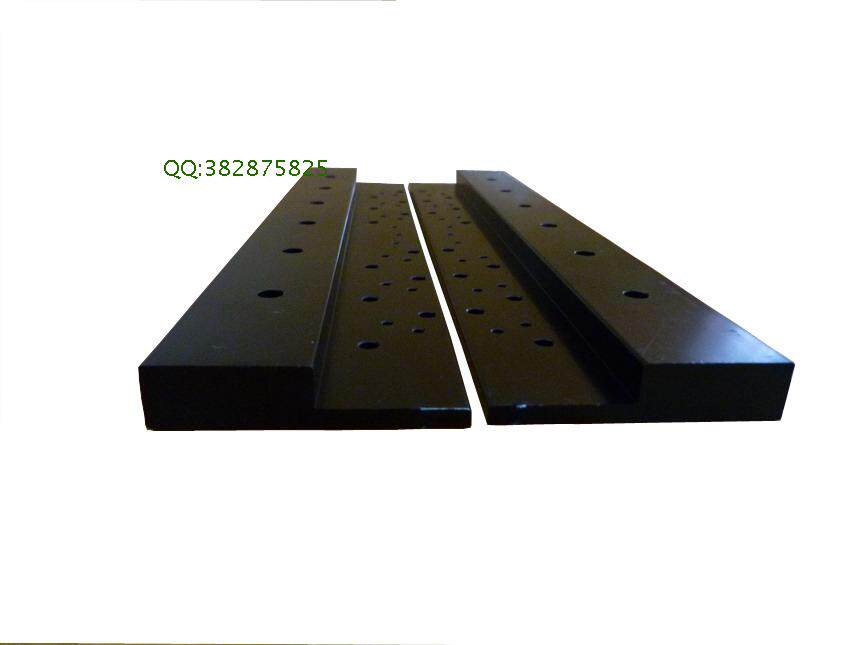

Охлаждающий алюминиевый мост представляет собой алюминий, образованный и маточный и черный окисление. Размер составляет 350*70*15 мм. При установке вам нужно только близко подключить 6 фиксированных отверстий на мосту на тепло с винтами и кусочками рассеивания тепла.Диаметр фиксированного отверстия составляет 7 мм, а расстояние пор составляет 50 мм. Гексагональные винты в пределах 14 м6*25 мм привязываются при доставке.

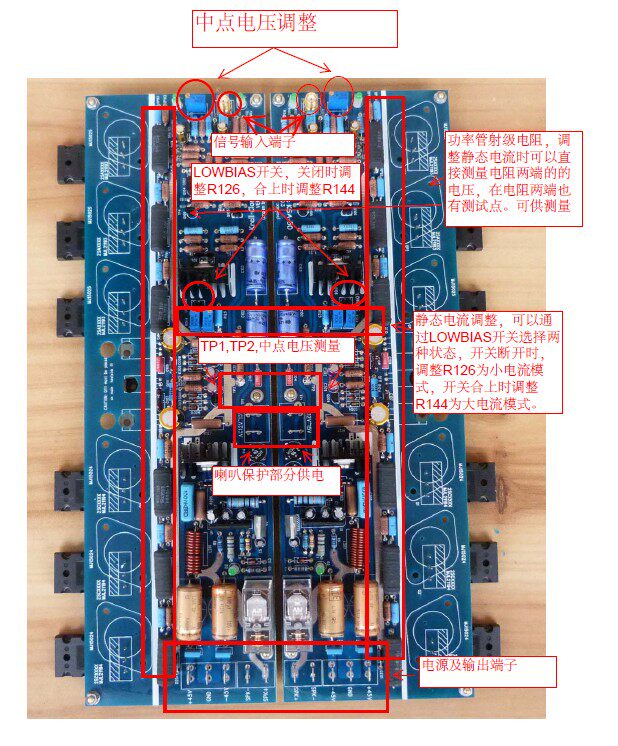

Попытки проводки и отладки:

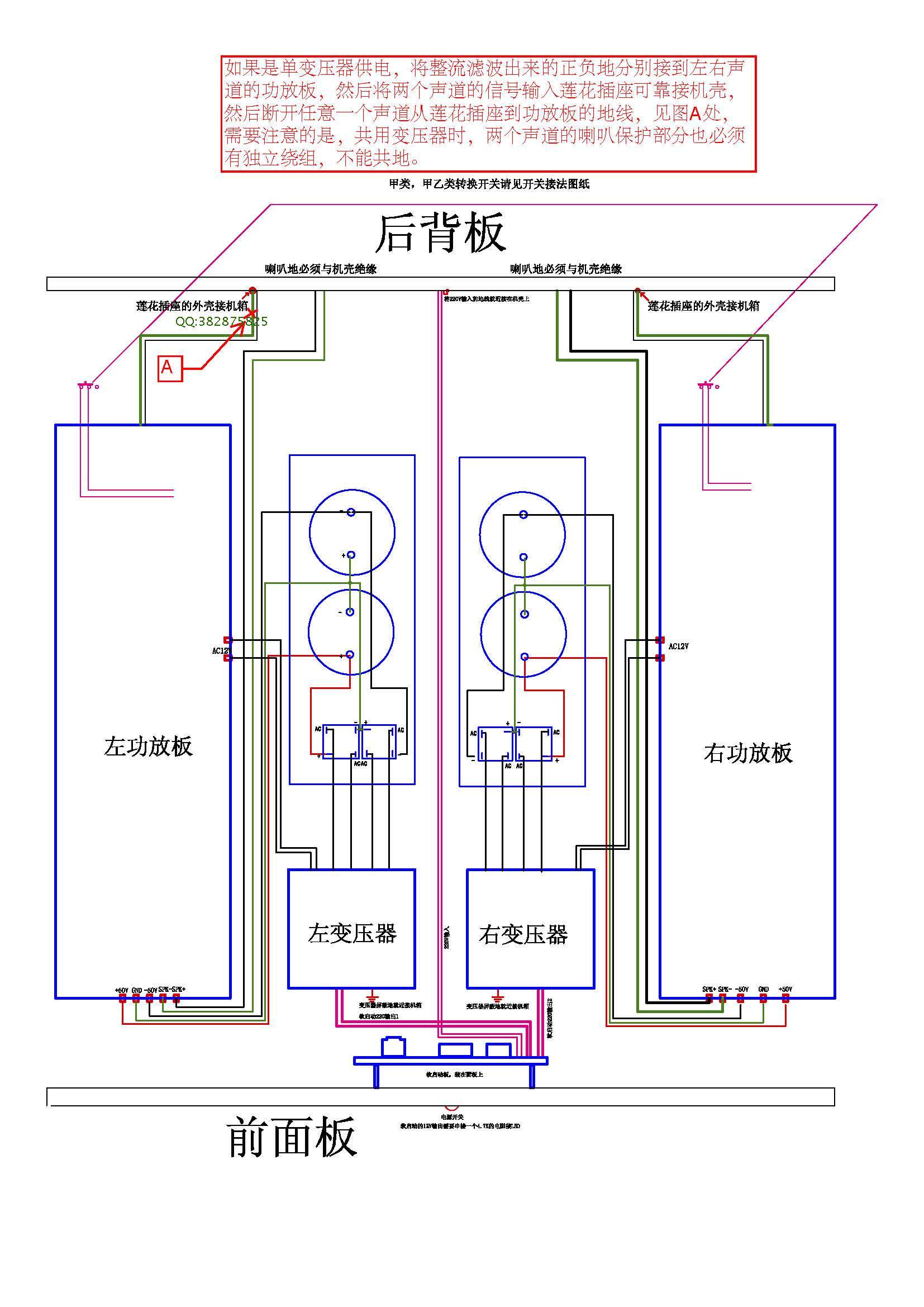

Рекомендуемая карта проводки:

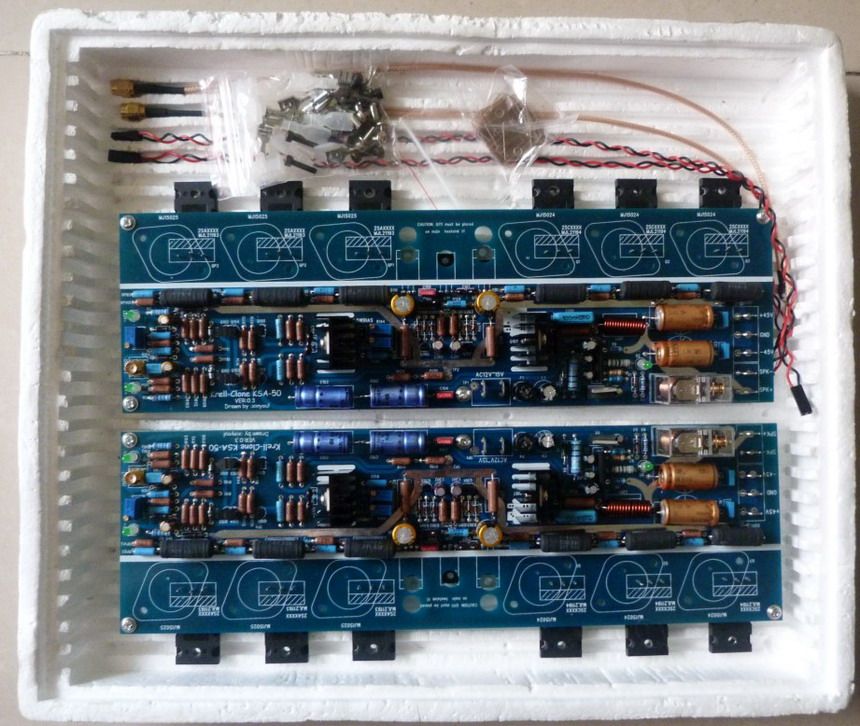

При доставке он включает аксессуары на рисунке ниже:

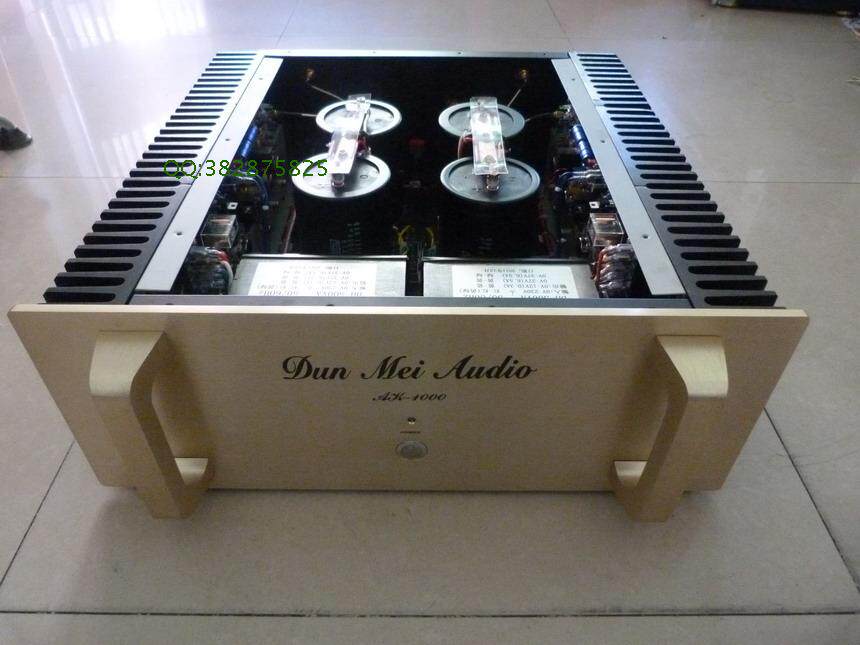

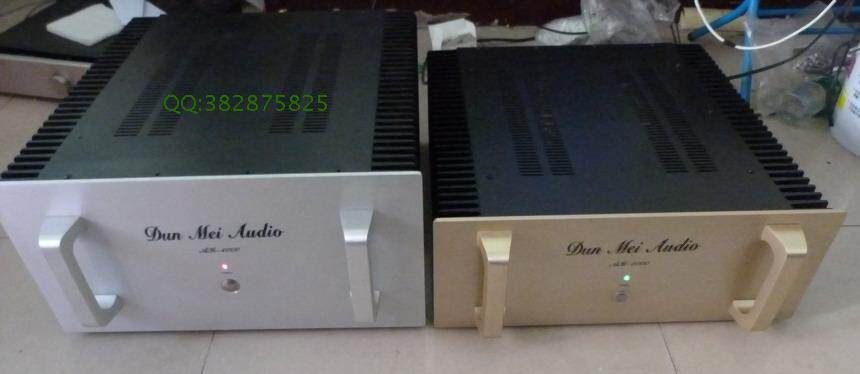

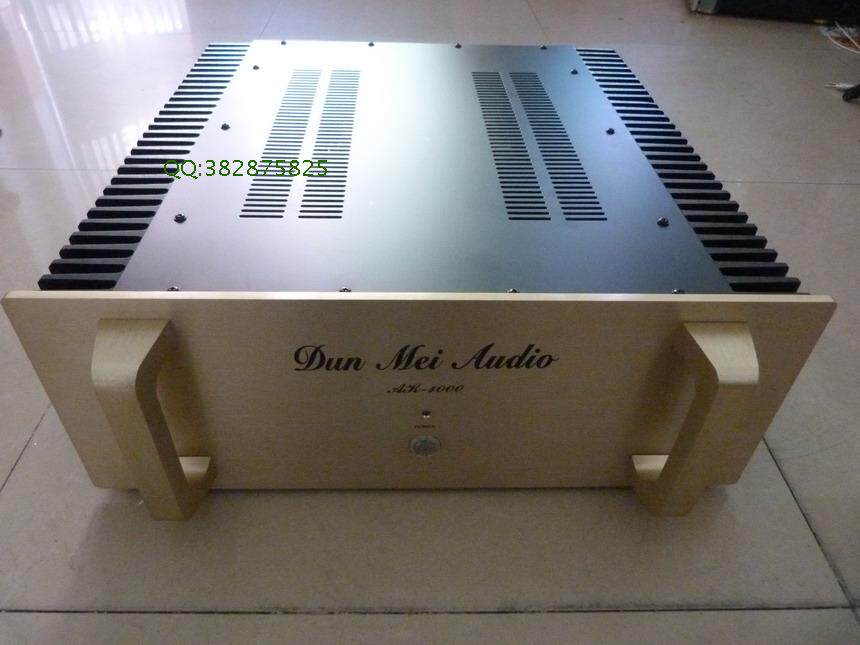

Продукты: (Корпус, используемый готовой машиной, составляет R998, шасси, вес шасси составляет 19 кг, размер рассеивания тепла - односторонний 480*160*60 мм, весом 6 кг)

Пожалуйста, смотрите подробно:http://item.taobao.com/item.htm?spm=686.1000925.1000774.16.0hXFKq&id=13640433543

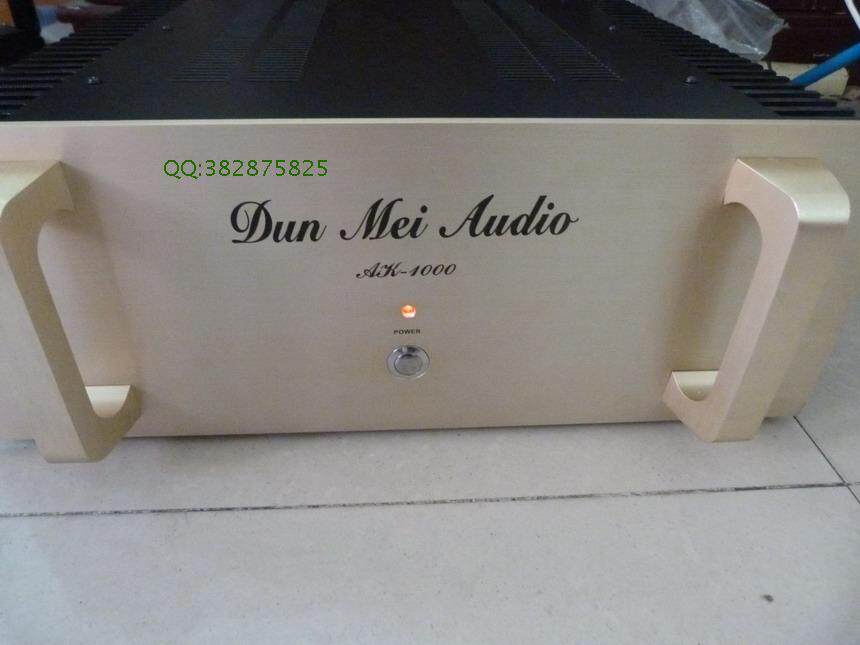

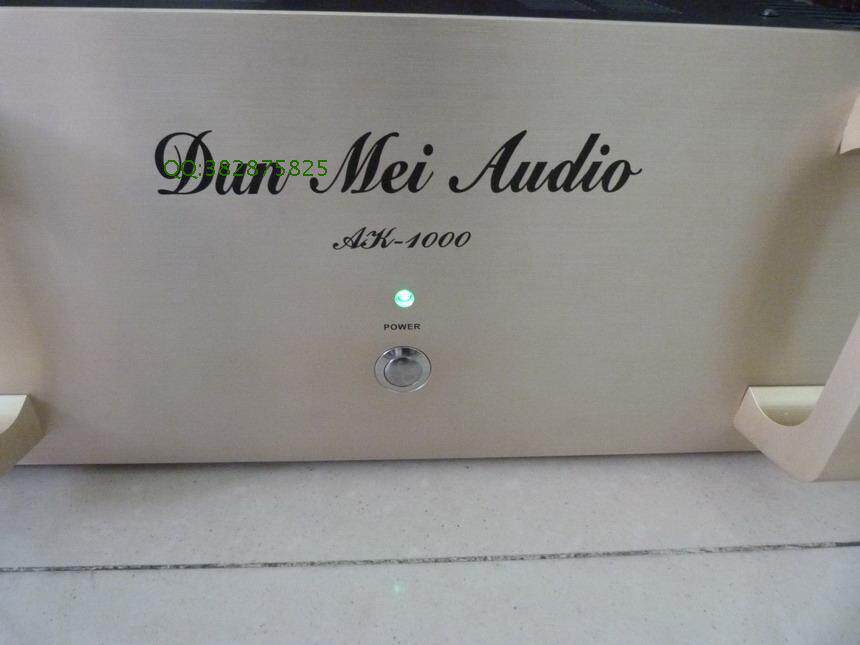

Силовая свет красного цвета -это состояние брони с высоким содержанием:

Зеленый свет представляет собой небольшое состояние Armor Class B, которое выбирается переключателем на задней панели.

Цена:

1. Версия Golden Seal содержит мост радиатора, версию сопротивления Dale Dale, в том числе 6 пар новых оригиналовТочное спариваниеНА MJ15024G, MJL15025G позолоченная герметичная трубка, две сигнальные линии, винты, медные стойки, пружины и другие аксессуары, отлаженная готовая плата стоит 816 юаней;

2. Готовая плата без больших трубок, американская версия резистора DALE, две сигнальные линии, листы слюды, винты, медные стойки, пружины и другие аксессуары, отлаженная готовая плата стоит 496 юаней;



3. Американская ДейлРезисторы плюс прецизионное согласование MJL4302/4281 ON, трубчатая королевская версия, две сигнальные линии, листы слюды, винты, медные пружины и другие аксессуары. Готовая плата стоит 796 юаней.

*Примечание: 1. Поскольку версия Golden Seal содержит алюминиевый мост, а общий вес после упаковки превысит первый вес (общий вес составляет около 3 кг), груз будет взиматься в соответствии с фактической ценой Courier Company в соответствии с в разные регионы и веса. Как правило, это 12, что обычно составляет 12. -40 юаней.

         2. Готовые платы, не содержащие больших трубок, по умолчанию устанавливаются в пластиковые трубки. Нажимные и компенсационные трубки установлены в нижней части платы. Если вам нужно установить трубки с золотым уплотнением, сообщите мне, чтобы я переместил трубки на верхнюю поверхность компонента печатной платы. Если нет объяснений, методом доставки по умолчанию является установка пластиковой трубки.

8. Пустая печатная плата 100 юаней/комплект, см. эту ссылку:http://item.taobao.com/item.htm?id=13076875457

Делая фотографию, лучше всего скопировать цену указанной выше конфигурации комплекта в поле сообщения, чтобы избежать ошибок при доставке.

Заготовленная доска, описанная выше, относится к предложению набора из двух тарелок.
