Ультра -имини мини -усилитель мощности, ищущая звезду LM386 Ultra -Mini Mini, может регулировать низкое энергопотребление 3 ~ 12 В Shengxun подлинное
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ввиду риска и неопределенности продуктов DIY, владелец рекомендует, чтобы покупатель тщательно прочитал параметры и объяснения, предстоит заказать заказ. Для ремонта DIY, который не уверен, рекомендуется купить более 2 резервных копий. DIY нужен Хороший менталитет. Если я забочусь о денежных предложениях или покупаю готовый продукт напрямую.

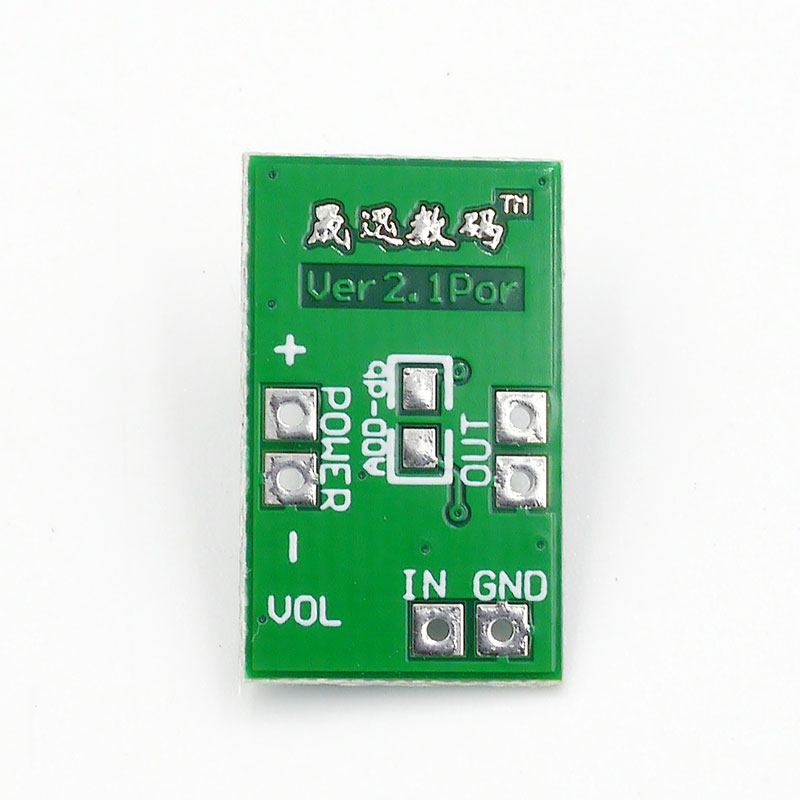

Модуль усилителя мощности компании был разработан для версии Ver2.2, с увеличением и прокладками с усилением. Внизу усилителя мощности существует логотип бренда Shengxun и номер модуля. Объем модуля: 20 мм (длинный) * 12 мм (ширина) * 6 мм * 6 мм (высокий)
МагазиндизайнПроизводствоМиниатюрный модуль усилителя мощности миниатюрного мощности, выберите импортированные оригинальные устройства, небольшой громкость, хорошее качество звука, громкостьРегулируемый, Нет убийства AC, вы можете работать за 3 ~ 12 В.
Концентрация - это суть!
Новая версияПолный патчСупер микродизайн
Потребители просятСтарый логотип Shengxun Digital
Микро усилитель много акций
Стреляй!
Громкость: 20 мм (20 мм (длинный) X 12 мм (Ширина) X 6 мм (высокийПолем
Этот модуль спроектирован на основе классического чипа LM386. Он обладает сильными возможностями расширения. В то же время он имеет много новых способов: аудиопроизводство, усилитель мощности гарнитуры, усиление сигнала, вступление в поляризованную, невидимую гарнитуру ... Способы ждать разработки DIY -игроков.

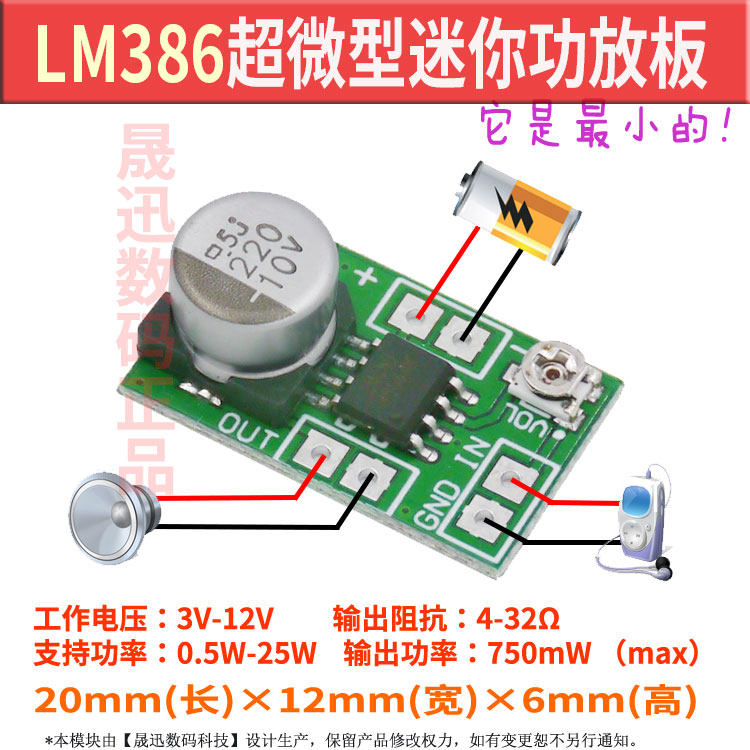

Основные параметры
1. Рабочее напряжение: 3,8 В-12В (Напряжение ниже 4 В., Экстремальное напряжение не может превышать 15 В);
2. Работая ток: 1 мА (Статический) До 150 мА (max);
3. Импеданс выхода динамика: 4 евро-32 евро(Импедантный высокий звук и высокая эффективность. Если у вас нет уверенности в своем собственном роге, вы можете купить рог, проданный в нашем магазине, и звук очень покраснев.);
4. Поддерживаемая докладчика: 0,5W-25 Вт.(Фактически, любые динамики мощности могут быть использованы. Объем и мощность динамика не имеет ничего общего. Пока номинальное значение выхода усилителя больше, звук большого динамика может быть больше.);
5. Выходная мощность: 750 МВт (max);
6. Объем: 20 (длинный) мм *12 (ширина) мм *6 (высота) мм
7. Он используется для изготовления микрофона спереди, а большие эффекты очень хорошие. Работы шума и связи очень низкие. Напряжение выходного сигнала больше 1 В, а сигнал усилителя мощности силен.
8. Повышение по умолчанию этого модуля составляет 20 дБ, а за модулем есть усилительная площадка. Если вам необходимо сэкономить емкость 4,7 ~ 10 UF, усиление будет увеличено до 100 ~ 200 дБ. Применение небольших источников сигнала, В то же время увеличение прибыли также увеличит помехи.
Для стрельбы требуется 0,5 Вт миниатюрных динамиков:
Кликните сюда(Звук очень громкийПолем
Нужна микроаллеры с большим объемом 1 Вт: для стрельбы:
Кликните сюда(Звук очень громкийПолем
Приложение 1
(Пикап в 话 (()
http://item.taobao.com/item.htm?id=20543279717
Приложение 2
(Динамическая пенсия микрофона)
Приложение 3

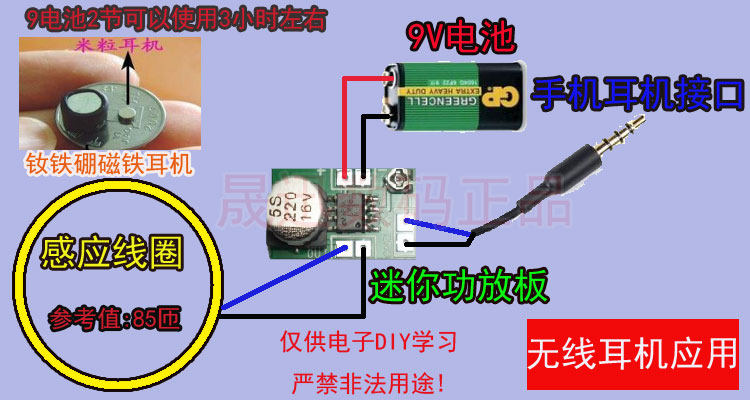

(Специальная гарнитура)
видео:http://v.youku.com/v_show/id_xntc3nja3mzc2.html#paction

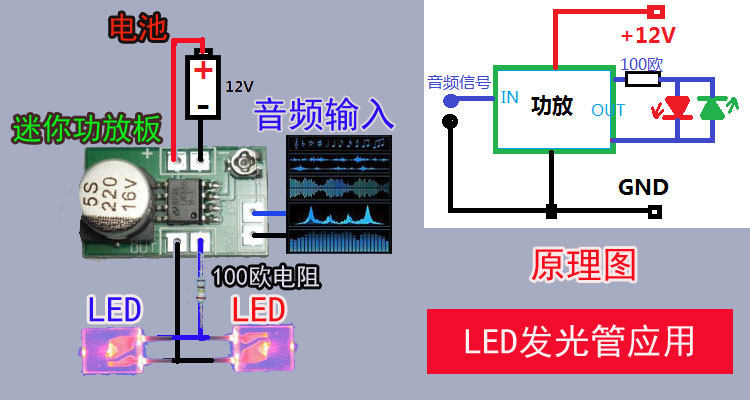

Приложение 4
(Дисплей уровня светодиодаводить машину)

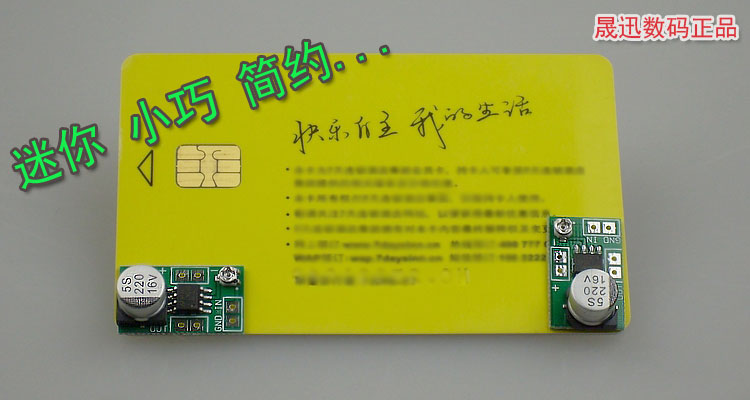

Сравнение томов
(Сравнение обычного размера банковской карты)

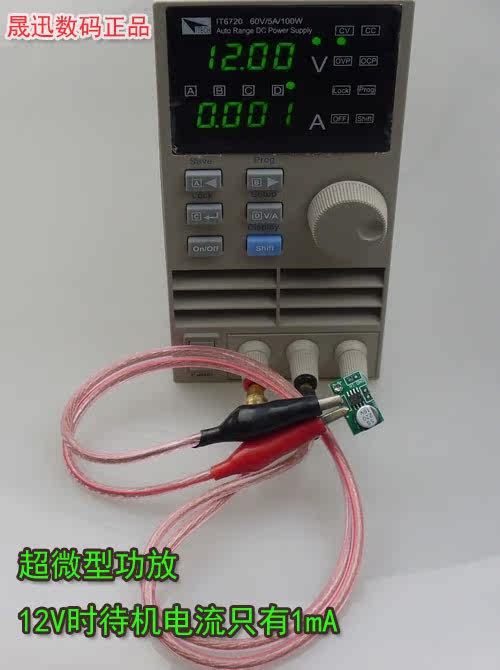

Ультра-низкая мощность энергосберегая мощность!
(1 мА резервного тока при 12 В)
Много акций в этом магазине, добро пожаловать, чтобы купить партиями!

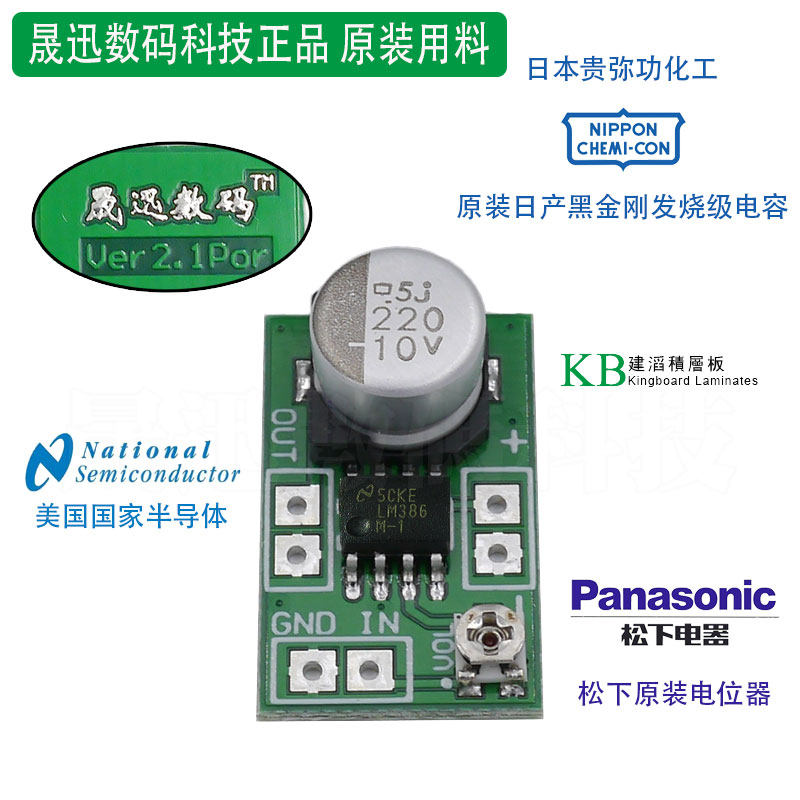

1.ИмпортироватьОригинальный компонент:NS(Национальный полупроводник США)Оригиналчип,NCC(Nissan Black King Kong)емкость, Panasonic(Nissan Panasonic)Ультра -микро потенциометр,Сделать модуль суперВысокое отношение сигнал -noise,Качество звука более привлекательное, звук теплый и эластичный, звук ясный и прозрачный, а низкочастотная динамика сильнаПредметы
2.Очень тонкийВоенный субстрат платы за военную плату:Печата Mater Material MaterДвойной полный дизайн меди,Антиэлектростатическая, анти -интерференция, хорошее рассеяние тепла, стабильность производительности, сигнал неприятенПредметы
3. Ультра -типовая конструкция напряжения:3V(Мин)- 15V(МАКС)Супер широкийАдаптация власти,Выходная мощность при 12 В может достигать 750 МВт, а мгновенная динамика превышает 1,5 Вт.Статический ток в режиме ожидания 1MA,Чрезвычайно мощностьПредметы

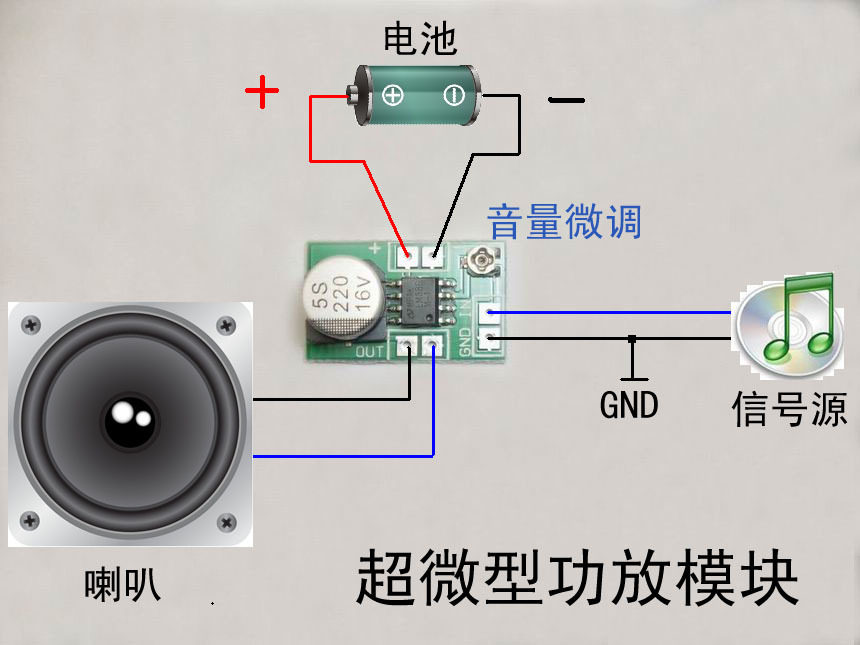

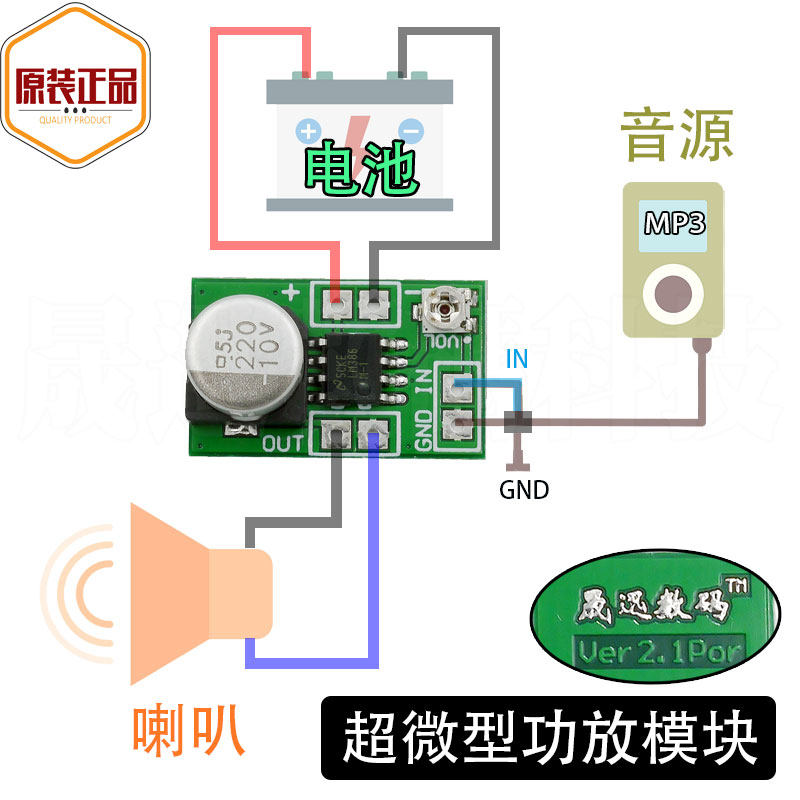

4. Простое использование:Модуль должен только подключить вход, источник питания, а выход может работать нормально.Поддержите различные источники сигнала, сверх широкий источник питания, источник питания,совместимыйРазличные носители импедансаСущность
Основной период композиции этого модуля:NS/LM386+Черный король Конг/Конденсатор+Panasonic/Fine -tuning Aspectance+учреждатьДао/печатная плата
Общий объем:Ширина 20 мм х 12 мм x высота 6 мм
Рабочий диапазон напряжения:3V~15V
Рабочий диапазон:0 Гц ~ 1 МГц (Идеальное значениеПолем
Выходная мощность:750mW(Не стоит недооценивать эту ценность, звук вождения большого рога довольно громкий)

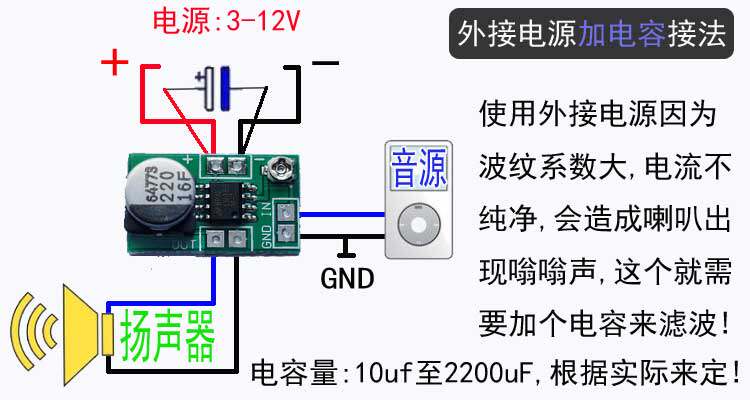

Если вы используете блок питания переключения, трансформатор: Пожалуйста, отфильтровайте источник питания на источнике питания на параллельной на терминале ввода питания, чтобы он мог эффективно отфильтровать звук жужжания и повысить эффект звука.
Мини -плата усилителя мощности разработана с двойной платой медной печатной платы. Она обладает сильной антисвязанной емкостью, широким диапазоном ввода мощности, а фактический эффект использования превосходен. Звук вождения небольшого рога яркий, а громкость может быть в порядке.Оригинальный компонент выбирается, динамический диапазон откликов очень хороший, восстановление качества звука высокое, а звук реалистичен.Разработано профессиональными электронными инженерами: линия, компонентные параметры были полностью оптимизированы, Shengxun Digital Exclusive Production,Таобао унифицированная цена 5 юаней!Небольшой размер, супер -значение!Это очень подходит для использования небольших пространств.Пожалуйста, узнайте:Shengxun Digital.
Пожалуйста, проверьте его в течение 2 дней после получения товара. Пожалуйста, обратите внимание на грунтовое железо при сварке. Обязательно используйте 936 антистатическую сварочную таблицу или электроэнергию, чтобы использовать сварку тепловой припадения. Из -за неправильной проводки, Благодарность электроэнергии изменяется, короткий замыкание, а ущерб, нанесенный статическим разбивкой, не будет гарантией ».
Плата усилителей имеет тонкий резистор для регулировки объема в соответствии с фактическими потребностями.Объем этой заслуги маленький и простой в использовании.Поскольку люди нервничают, они, как правило, не помогают сварки соединительной линии.
Основные вопросы продукта ответить на вопросы (FAQ)
1. Используйте адаптер питания, чтобы снабжать хриплый или гудящий звук, когда питательный адаптер питается;
отвечать:Эта ситуация средняяЭто связано с феноменом помех, вызванным надписным источником питания, используйте электролитический конденсатор 470UF в модуле питания модуля питания+ -INPUT Параллель. Вы можете попробовать параллельные 2200UF конденсации. Из -за плохого фильтрации электроснабжения. Вы можете попробовать параллельные 2200UF. Голос.
(Если все еще существуют помехие помехи тока, вы можете заменить источник входного звука на экранирующий проволоку заземления), и существуют ситуации, которые имеют низкое напряжение, меньше 5 -В мощного привода динамиков или большие объемы отверстия. Улучшите напряжение. вход.
2. Как судить, введен ли сигнал или введение власти является помехи:
Ответ: Во -первых, отключите входную конечную строку выхода. Текущая мощность и рога, который подключен. Если там есть гудящий звук связи, оно вызвано источником питания. Решение состоит в том, чтобы подключить Емкость на стороне питания.Если после отключения линии входного сигнала нет звука, это означает, что в сигнале есть интерференционные ингредиенты. Решение сравнивается с интерференциями источника питания.Сложность, обычный метод состоит в том, чтобы заменить линию сигнала источника звука на линию экранирования. Линии как можно меньше. Ингредиенты. Если эти методы все еще не могут решить проблему, я могу только предположить, что вы измените источник звука.
3. Звук рога маленькийПредметы
Ответ: Определите, если ваше напряжение питания напряжения>5 В, импеданс рога>4 евро, если импеданс не сопоставлен, пожалуйста, измените динамик, а затем попытайтесь настроить тонкий потенциал на рабочем месте. Как правило, источник питания рекомендуется использовать типичное значение 12V. Все еще небольшая ссылка на увеличение увеличения Метод получения ниже.
3. Уровень моего источника звука очень слаб, что мне делать, если потенциал корректируется до предела или кажется небольшим;
Ответ: Этот модуль является классической интегрированной схемой LM386. С помощью собственной накладной, вам нужно использовать только конденсатор 1 ~ 10 UF, чтобы вскоре зарезервировать кучи усиления, то есть 1 фут (положительный полюс) и 8 (отрицательные полюсы) Затем вы можете взять его с собой, увеличение усиления в 10-200 раз, и объем будет значительно улучшен.Увеличение усиления состоит в том, что сигнал шума может быть усилен во время шумового сигнала двойного меча. Этот метод может только усилить сигнал, а не увеличивать мощность. Если это не необходимо для увеличения усиления. Шум, вызванный помехи (новая версия рабочего места Ver2.1 с подушкой с усилением конденсатора).
4. Почему большинство источников звука оборудования источника звукаСигналПосле доступа есть звуки, и очень мало выходных сигналов оборудования для источника звука без какого -либо звука;
Ответ: В этой ситуации есть две возможности. 1. Уровень сигнала выхода источника звука слишком силен, что приводит к блокированию входного сигнала, и решение состоит в том, чтобы закрыть амплитуду сигнала звука, чтобы уменьшить источник звука; Ингредиенты постоянного тока слишком тяжелые, а нормальный сигнал сильно мешает. Решение состоит в том, чтобы соединить соединение конденсатора 4,7 UF в входном терминале усилителя.
5. Как судить за заготовку нормально;
Ответ: сначала подключите модуль к динамику и источник питания 12 В, а затем используйте металл, чтобы прикоснуться к концу заслуг.НормальныйизРабочее состояниеЕсли нет звука, проверьте, неправильно ли проводка.(Питание не должно быть подключено, если анти -модуль будет отменен!Полем
6. После сварки обычного паяльного железа, короткий цикл или источник питания случайно не работают после обратного модуля;
Ответ: модуль принадлежит к интегрированной системе цепи, которая более чувствительна к статическому электричеству. При сварке необходимо использовать антистатическую сварочную таблицу, или используется метод тепловой сварки пайки. Основной чип.Питание модуля не может быть обращено вспять, а полярные ошибки вызывают повреждение основного чипа.Если вам нужно восстановить модуль, вы можете заменить чип LM386. При необходимости вы можете связаться с владельцем, чтобы купить или найти альтернативы на своем собственном электронном рынке.
Дорогие друзья!Пожалуйста, проконсультируйтесь с владельцем или внимательно посмотрите, прежде чем купить этот модуль. После получения товара, пожалуйста, проверьте, нормально ли это. Не общайся, пожалуйста, позаботьтесь о себе!
