Высоко -мощное рабочее место готовое продукт Hifi Home готовая лихорадка Audio Toshiba Countrefiet 1943 5200 Poard усилителя
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

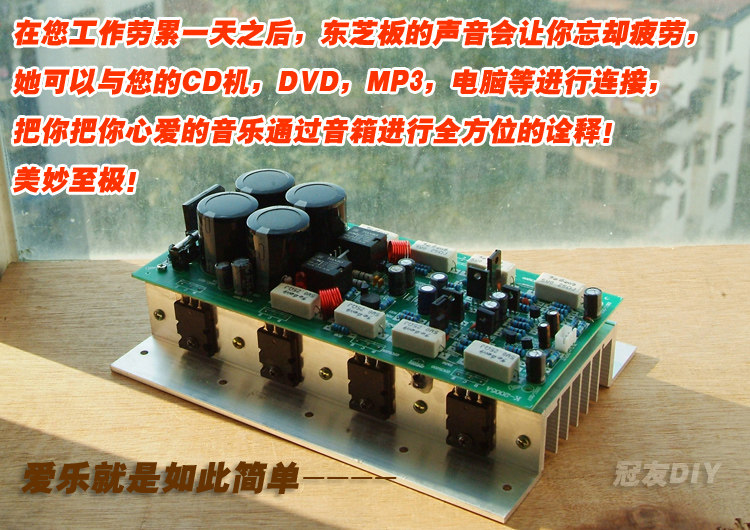

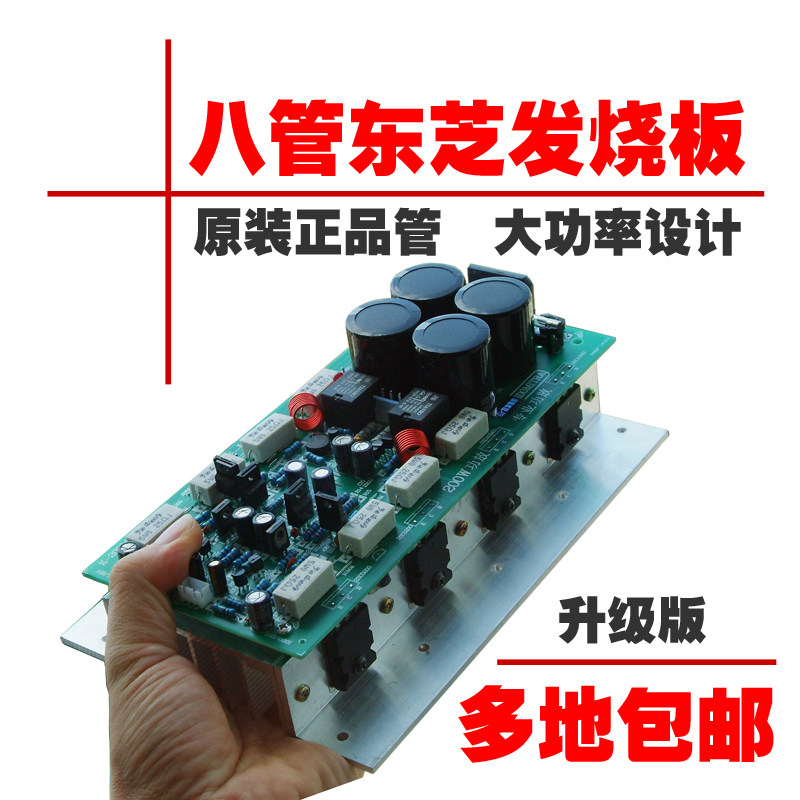

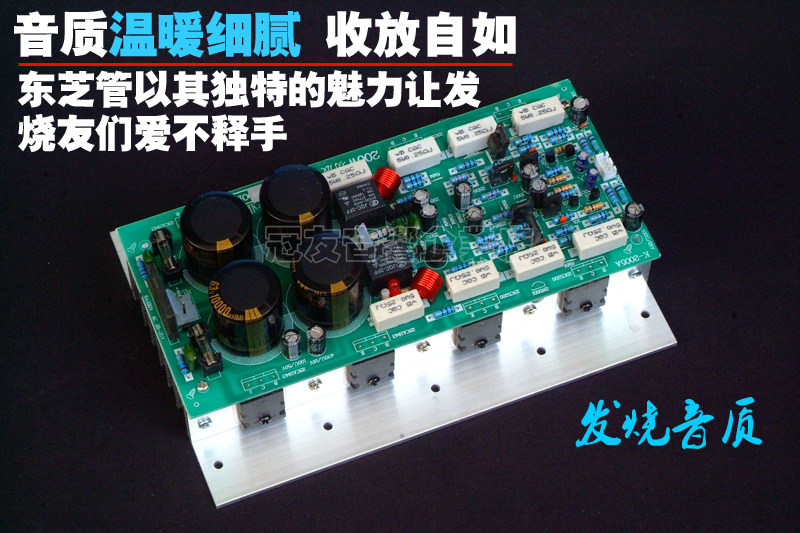

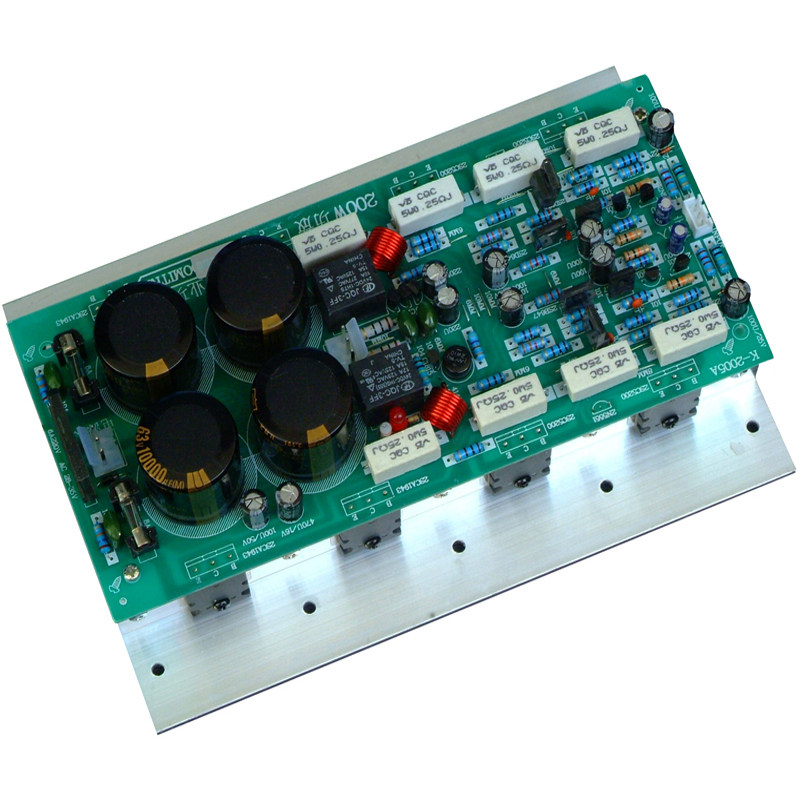

200 Вт лихорадочная плата усилителя мощности Hi-Fi, японская оригинальная трубка Sanken Toshiba 1943 5200, высокая мощность
&Напоминаем, что эта плата усилителя мощности предназначена только для друзей, обладающих определенными практическими навыками и соответствующими электронными знаниями. Если у вас нет этой способности, пожалуйста, не покупайте ее!
Отныне, за исключением Хэйлунцзяна, Цинхая, Ганьсу, Тибета, Цзилиня, Внутренней Монголии, Синьцзяна и Нинся, во всех остальных провинциях доставка будет бесплатной!
На плате усилителя мощности имеется три интерфейса, каждый из которых поставляется с интерфейсным кабелем. Вам нужно только аккуратно подключить кабели, когда вы вернетесь к прослушиванию музыки!
Давайте подробно представим эту плату лампового усилителя Toshiba с отличным качеством звука:

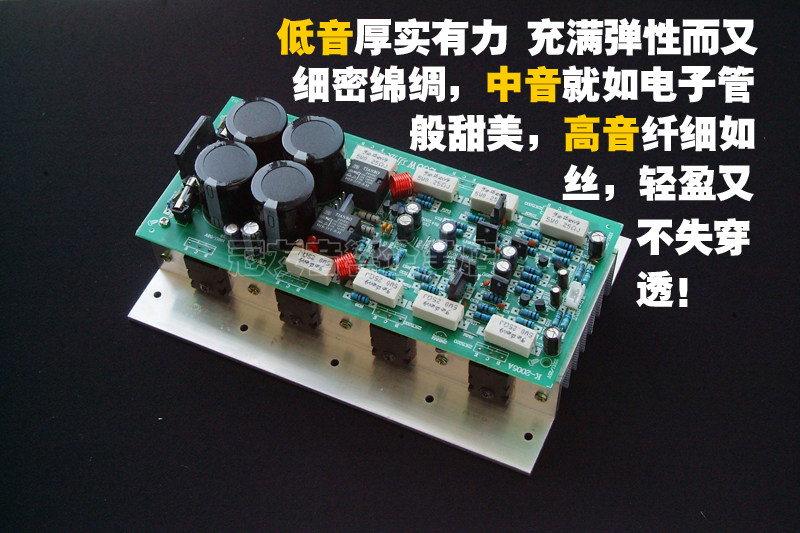

Эта готовая плата усилителя мощности имеет схемотехническую конструкцию, обеспечивающую высокую мощность, хорошее качество звука и минимальные искажения!Все параметры платы усилителя мощности были строго проверены. Если проводка правильная, звук будет воспроизводиться без каких-либо доработок со стороны пользователя. Плата оснащена фильтрацией и выпрямлением, а также радиатором. Вам нужно только подключить силовой трансформатор и предусилитель!При правильном сопряжении качество звука этого усилителя сравнимо с качеством профессиональных усилителей стоимостью несколько тысяч юаней!

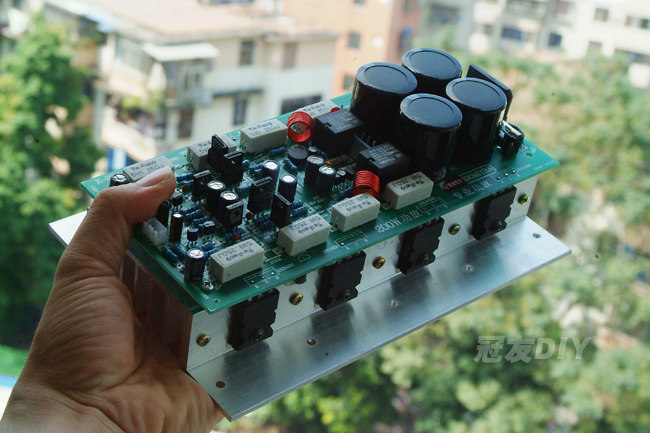

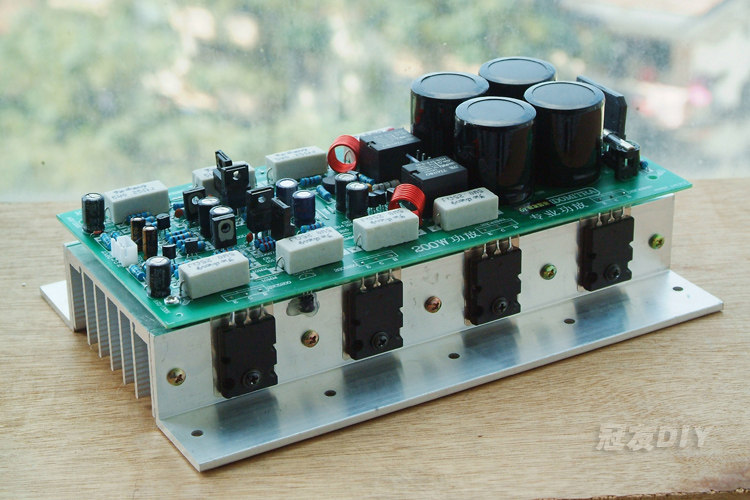

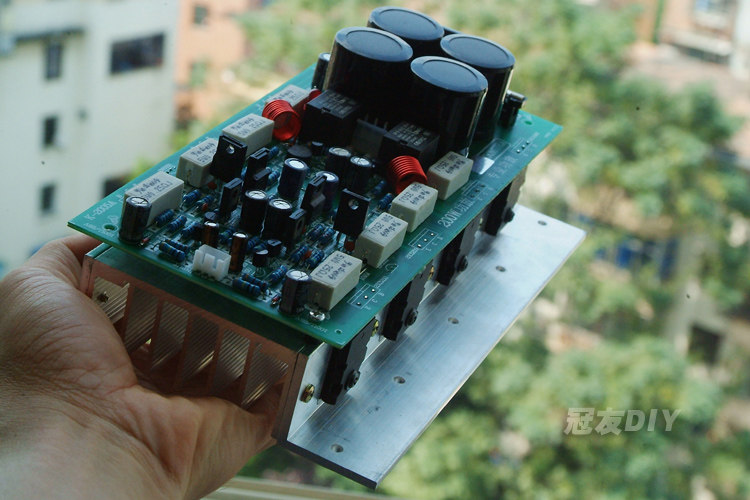

Эта плата усилителя представляет собой двухканальную плату стереовыхода с радиатором.
размер:21.5cm*14.5cm*7.2cm
Рабочее напряжение: двойной переменный ток AC24-36ВРекомендуемое напряжение: двойное 30 В или двойное 32 В.

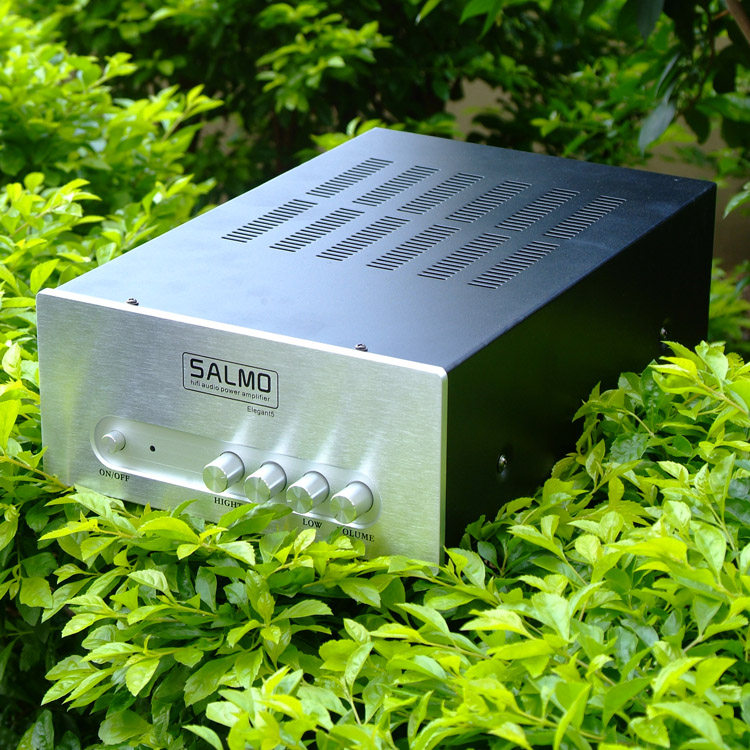

Эта плата усилителя мощности имеет специальное шасси. Если вам это нужно, вы можете нажать здесь, чтобы купить:
Напоминание: максимальное напряжение этой платы составляет 36 В переменного тока, но почему мы не рекомендуем использовать двойной трансформатор 36 В?Причина в том, что фактическое напряжение сети в различных местах не составляет абсолютно 220В, а зачастую превышает 230В, а в некоторых местах даже превышает 240В. Конструкция трансформатора основана на параметрах, определяемых стандартным входным напряжением 220 В, поэтому мы выбираем трансформатор на двойное напряжение 30–32 В. Фактическое выходное напряжение примерно вдвое превышает 35 В. Это также из соображений безопасности. Некоторые люди хотят выжать максимум из мощности платы усилителя, поэтому будьте осторожны, если используете высокое напряжение без учета реальной ситуации!Потому что напряжение, которое вы на самом деле используете, выходит далеко за пределы допустимого диапазона!
Выходная мощность: 200 Вт+200 Вт
Совет: Хорошая плата усилителя мощности должна поддерживаться хорошим предусилителем и хорошим трансформатором. Рекомендуется использовать тороидальный трансформатор мощностью 300–500 Вт. Если качество вашего трансформатора плохое, качество звука значительно ухудшится!Если у вас есть какие-либо вопросы, пожалуйста, проконсультируйтесь с Ванваном!
Примечание для покупателей:
Эта плата усилителя мощности предназначена для энтузиастов, обладающих практическими навыками и определенными знаниями в области электроники. Если у вас нет этих знаний, пожалуйста, не покупайте их!

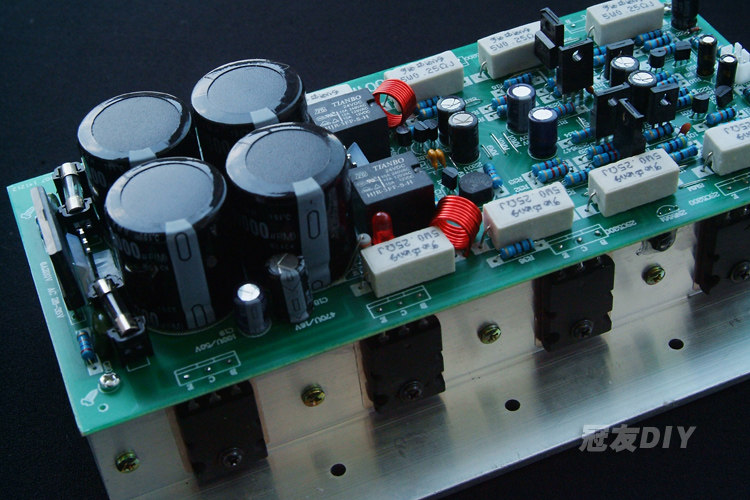

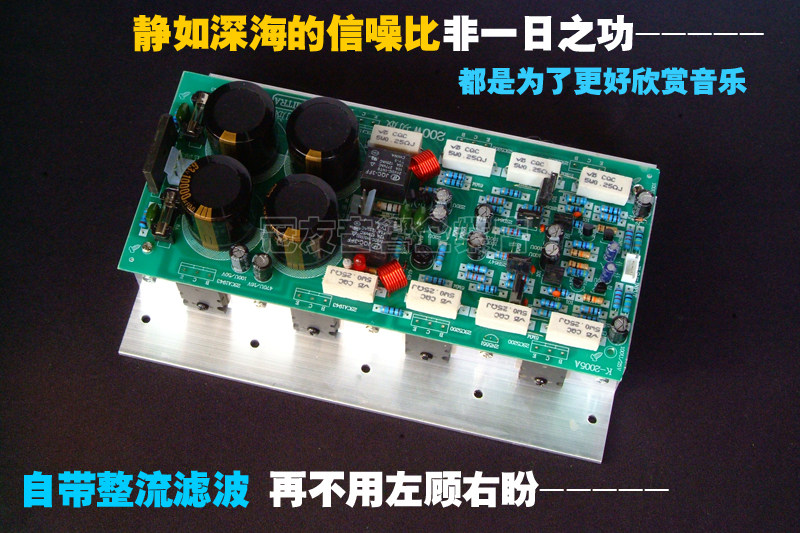

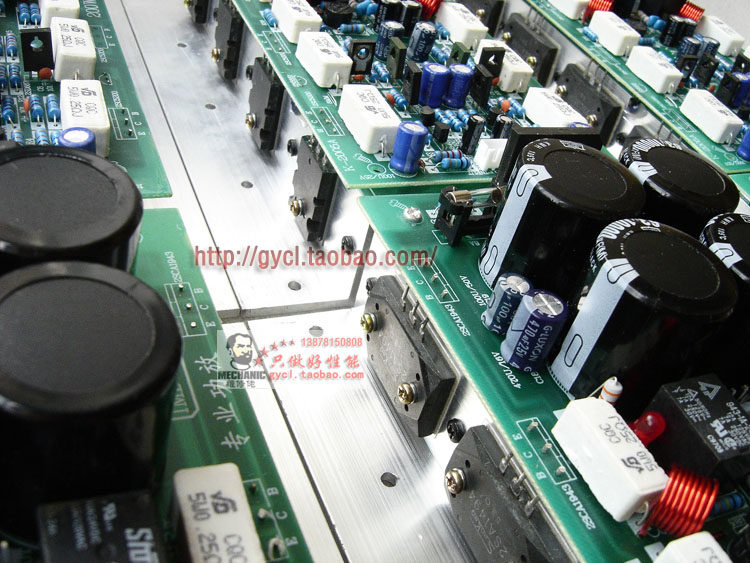

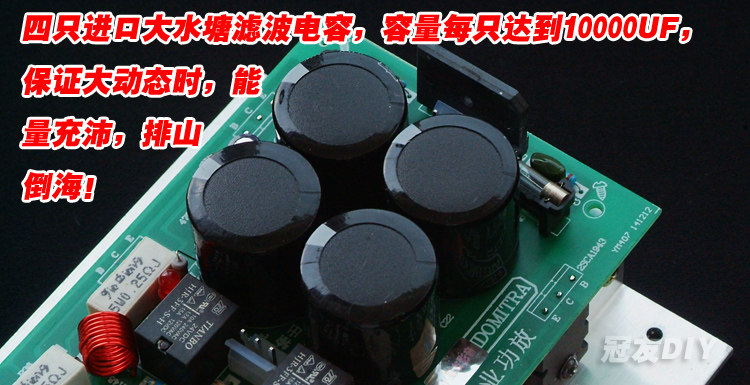

Эта плата усилителя мощности питается от сети переменного тока.На плате уже имеется схема выпрямителя и фильтра. Вам не нужно искать другую схему фильтра после ее получения. Четыре импортных конденсатора большой емкости емкостью 10000 мкФ подключены параллельно, чтобы обеспечить достаточный ток во время большой динамики! Когда поступают низкие частоты, следите за тем, чтобы звук был низким и не мягким!Платы усилителей мощности общего назначения, представленные на рынке, не имеют схем защиты от задержки.Пока питание включено, динамик сразу же услышит сильный ударный звук. В этом случае легко повредить динамик. Если ваш динамик дорогой, это будет опасно! Эта плата усилителя мощности оснащена схемой защиты от задержки.При включении питания динамик не включится сразу. Пройдет несколько секунд, прежде чем автоматический выключатель включится и выход динамика снова включится!В динамиках обычно не слышен удар источника питания!На плате усилителя мощности также имеется светодиодный индикатор. Когда плата усилителя мощности работает, светодиод всегда горит, чтобы напомнить вам, что плата включена, чтобы не забыть включить питание, когда вас нет!
Что касается четырех конденсаторов фильтра: в первой версии на ранней стадии использовались два больших, два маленьких и четыре конденсатора фильтра. В ответ на требования некоторых энтузиастов они теперь заменены четырьмя импортными большими прудовыми конденсаторами емкостью до 10 000 мкФ каждый для обеспечения достаточной энергии!

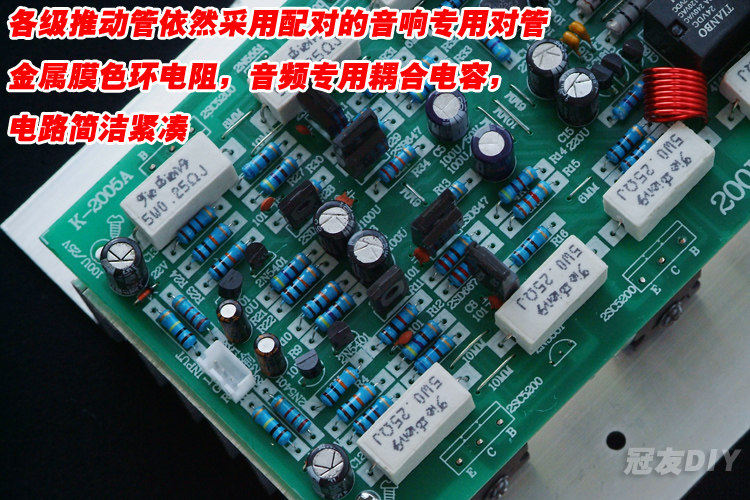

Нажимная трубка представляет собой оригинальную трубку от Hitachi, NEC или Shantong. Цвет каждой партии товара может быть разным. Иногда это черная упаковка, иногда зеленая!Производительность такая же!

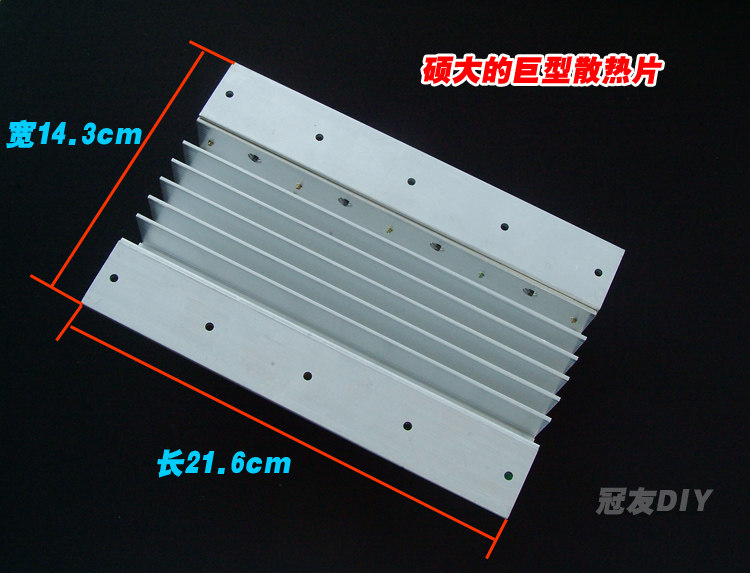

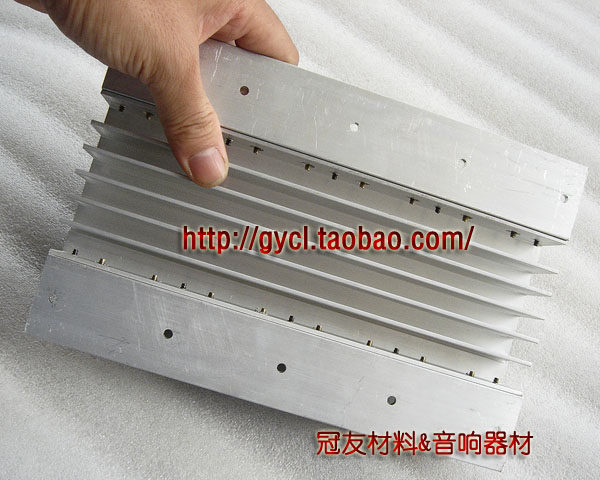

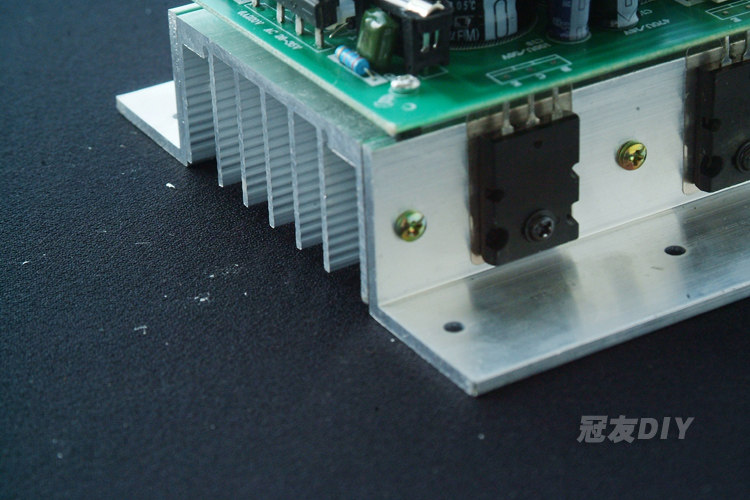

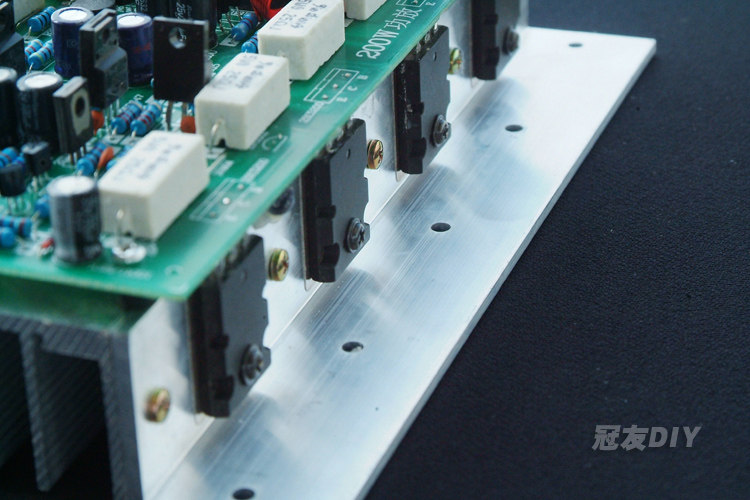

Утолщение радиатора: две пары трубок одного канала подключаются к одному и тому же радиатору, а затем подключаются к радиатору другого канала через гигантский радиатор посередине, чтобы добиться небольшой разницы температур.

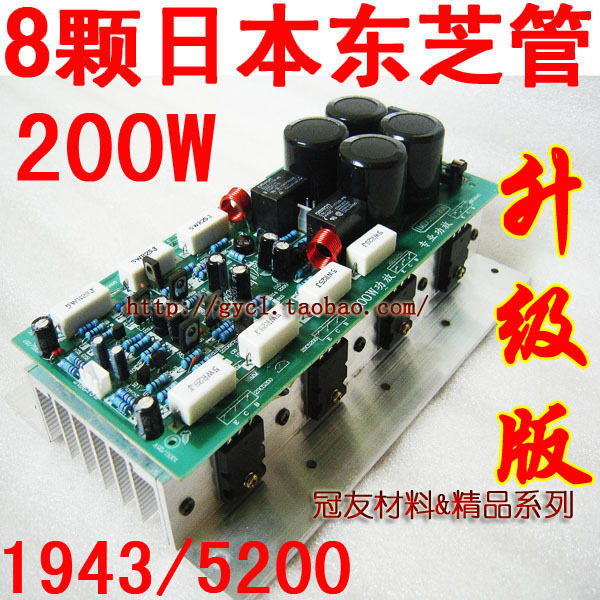

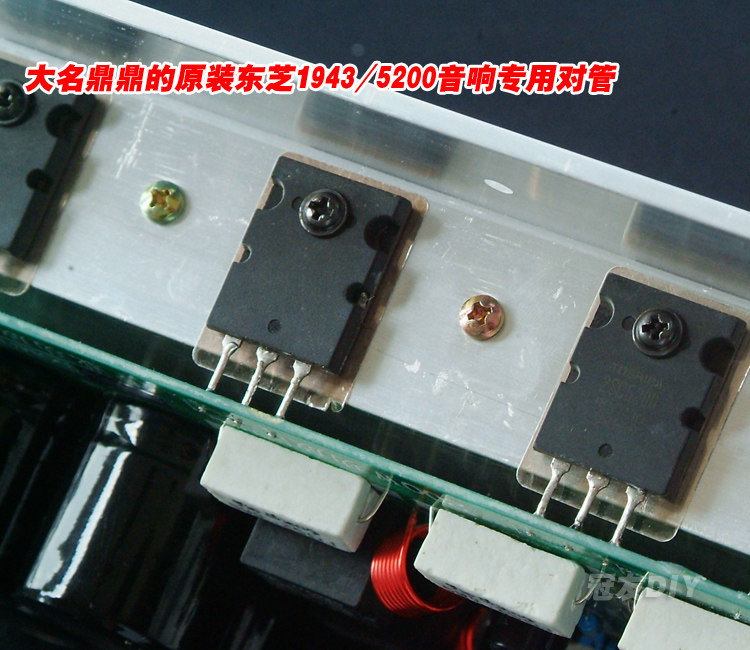

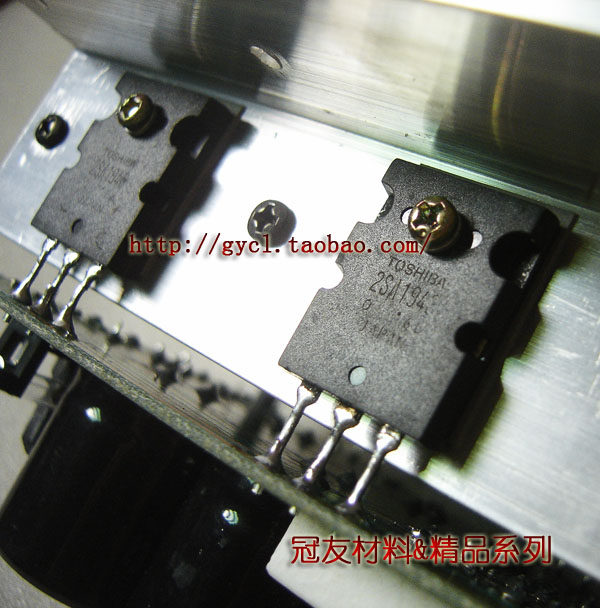

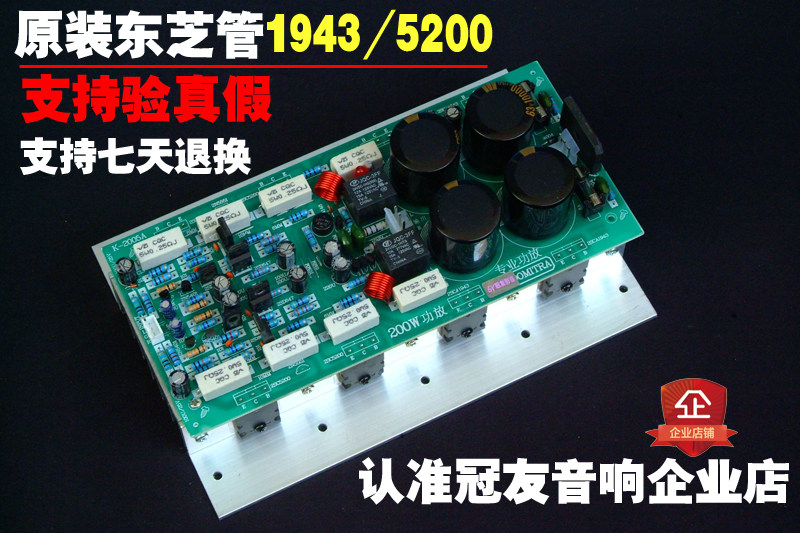

Оригинальная трубка знаменитой машины для разборки Toshiba: 1943/5200
Все платы усилителей мощности, трансформаторы и предусилители должны быть включены и проверены перед отправкой, чтобы обеспечить бесперебойную доставку!
Предупреждение 2: Требования к подключению этой платы усилителя мощности точны. Пожалуйста, не используйте“Кажется, наверное, должно, может быть&«Относитесь к проводке с таким менталитетом.Если вы не уверены в правильности проводки, включать питание категорически запрещено». Некоторым людям нравится по своему желанию увеличивать напряжение питания после прочтения некоторых статей о мотоциклах. Пожалуйста, не покупайте таких людей. Это не тестовый продукт! Если вы не понимаете, пожалуйста, сначала проконсультируйтесь с нами!Помнить!

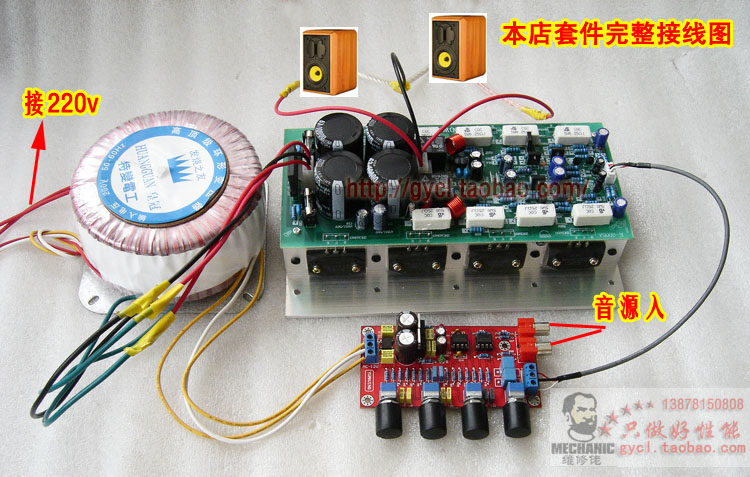

На рисунке ниже показана проводка рекомендуемого комплекта нашего лампового усилителя Sanken:
Друзья, которые приобретут комплект, могут ознакомиться со схемой подключения ниже.Мы отдадим интерфейсные кабели для трех интерфейсов на плате усилителя.Если у вас есть базовые навыки работы с электроникой, подключение не составит труда:
Примечание. После подключения каждый провод необходимо обернуть лентой. Не оставляйте ничего на волю случая.
Если проводка этого комплекта правильно подключена и установлена, вы можете смутно услышать его, приложив ухо к динамику. Отношение сигнал/шум очень высокое!

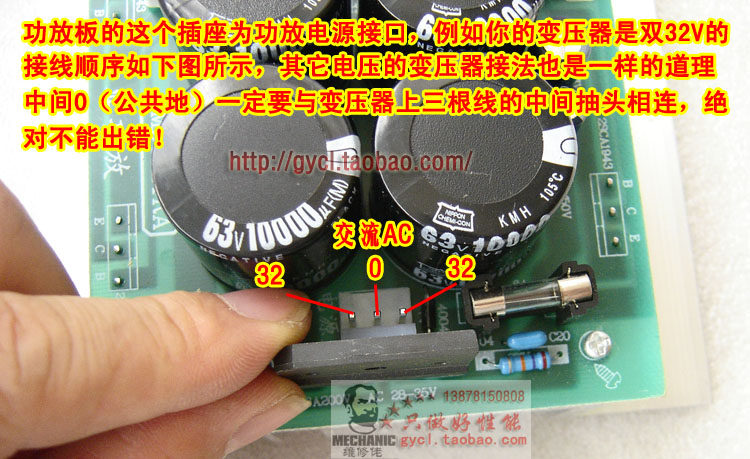

На рисунке ниже показано подключение на плате усилителя мощности.силовой трансформаторВ интерфейсном разъеме используется трансформатор двойного напряжения (три провода для выходного напряжения).Средняя общая клемма заземления не может быть подключена неправильно. Его необходимо подключить строго к средней клемме трехпроводного выхода трансформатора! А после подключения проводов проверьте, прочна ли и надежна ли проводка!
Примечание. После подключения каждый провод необходимо обернуть лентой. Не оставляйте ничего на волю случая.

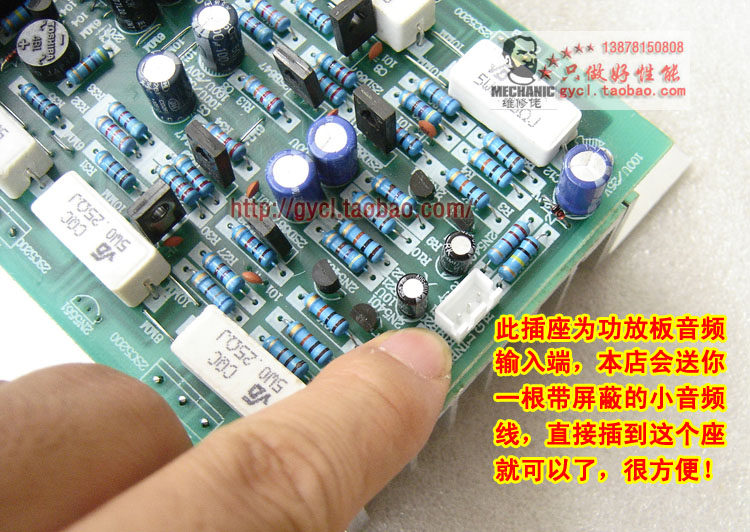

На рисунке ниже показан разъем аудиовхода IN на плате усилителя мощности. Кабель, который мы вам дали, изначально имелПлата тембра предусилителяПодберите розетку и подключите ее напрямую:

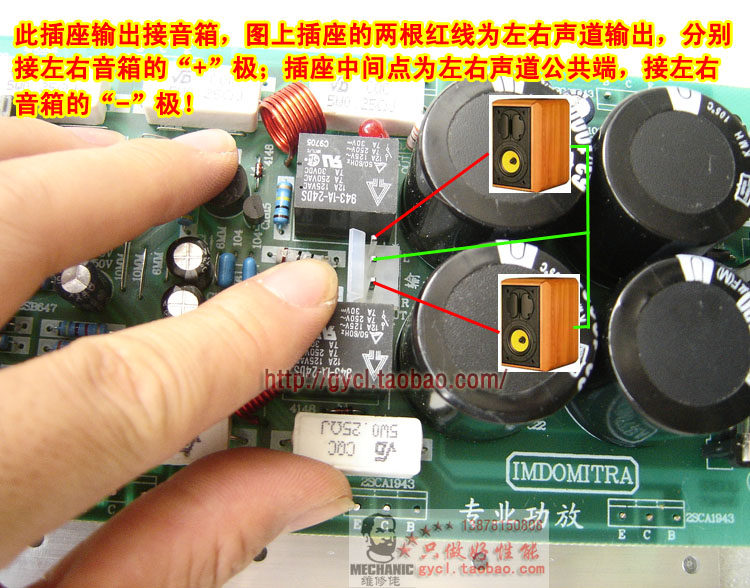

Пожалуйста, также обратите внимание на рисунок ниже, не подключайте его неправильно, не говоря уже о коротком замыкании, прочитайте еще раз следующее предложение:
Примечание. После подключения каждый провод необходимо обернуть лентой. Не оставляйте ничего на волю случая.
Качество звука готовой платы усилителя мощности с хорошими характеристиками сравнимо с профессиональными усилителями мощности, которые стоят тысячи долларов при правильном подборе!
Входное напряжение этой платы усилителя мощности представляет собой переменный ток, между переменным двойным 28 и двойным 33 В. Пожалуйста, выбирайте трансформатор строго в этом диапазоне. Не хитрите и не повышайте напряжение питания без разрешения, чтобы избежать несчастных случаев!Чем больше мощность трансформатора, тем лучше. Чем больше мощность, тем мощнее и мощнее будет звук!В нашем магазине есть подходящиеТрансформаториПлата тембра предусилителя, как показано ниже, сочетание с эффектом прослушивания довольно хорошее:

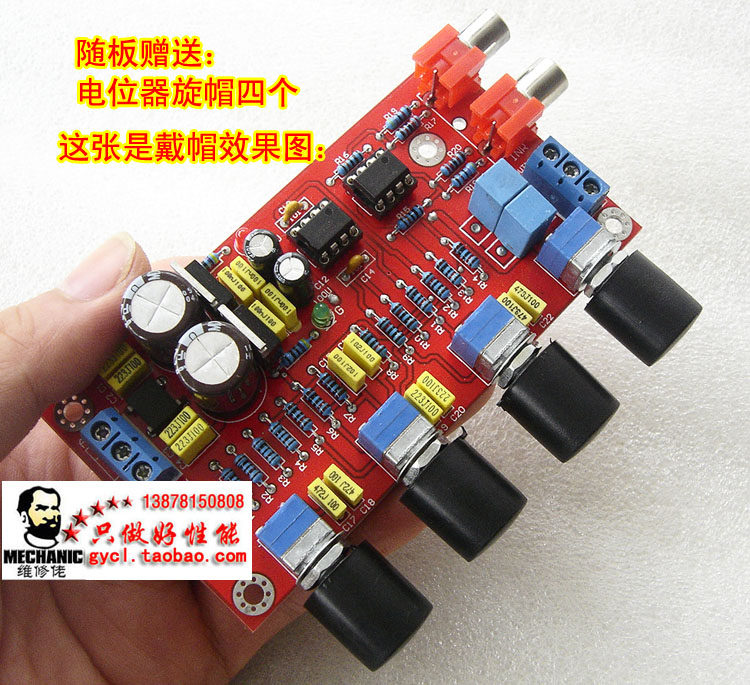

Следующий фрагментПлата тембра предусилителяЭто соответствующая доска, рекомендованная нашим магазином.(требуется дополнительная покупка), эта доска изготовлена из отличных материалов и имеет очень хорошее качество изготовления. Печатная плата имеет толщину 1,6 мм и использует двойной источник питания переменного тока 12-двойной 15 В. Звук сбалансированный и теплый, с тонкими высокими частотами и насыщенным басом.Его также можно сочетать с другими типами плат усилителей чистой мощности (если вы купите тональную плату, вы получите четыре колпачка потенциометра бесплатно): (Нажмите на картинку, чтобы увидеть подробное описание)
Относительно шума: Шум является проблемой при самостоятельной сборке усилителей мощности.Один и тот же набор платы усилителя мощности, платы предусилителя и трансформатора: некоторые люди устанавливают его, и шум почти не слышен, а некоторые устанавливают его, и шум становится невыносимым.Почему? Можно сказать, что это вопрос личного подбора материалов, проводки или компоновки.Основными принципами достижения минимально возможного уровня шума являются:
- Держите схему предварительного усиления как можно дальше от трансформатора и линий переменного тока.
- Входной аудиотракт, особенно входная линия предусилителя, должен быть экранирован.
Следовательно, при сборке вышеуказанного комплекта, чтобы уменьшить магнитные помехи трансформатора для предусилителя и усилителя мощности, вы можете соответствующим образом удлинить выходной провод трансформатора, что очень полезно, чтобы держать его подальше от схемы усиления. Если возможно, было бы лучше экранировать и изолировать всю тональную плату предусилителя!
Отчет о прослушивании:
Для точного подключения используйте рекомендованный набор из трех частей. Кольцо находится примерно в 25 см от передней сцены и включено!Шума не слышно!Динамик представляет собой трёхполосную коробку Jamo 165!CD-проигрыватель Denon (питание включено, часы заменены на активное питание)

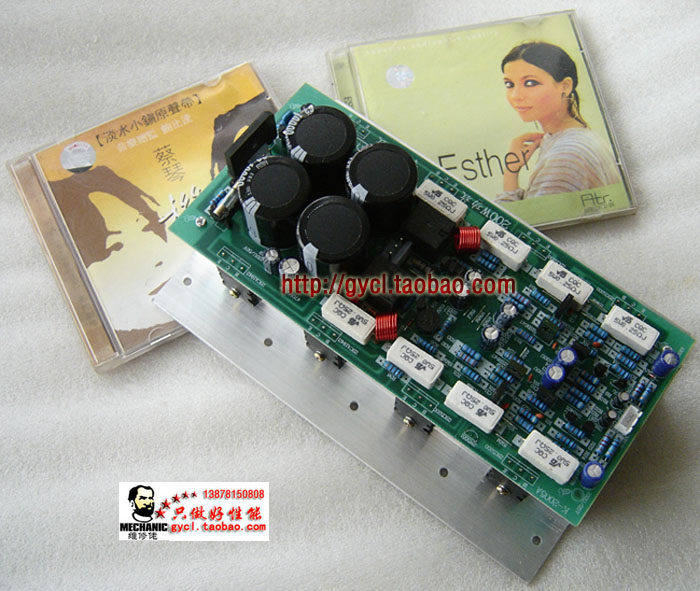

Сначала включите саундтрек Tamsui Town из песни Цай Чина «Opportunity». Вокальное исполнение хорошее, вентиляционные шипения ясные, особенно вокальный монолог. Голос Цай Чина зрелый и теплый. Эта система может воспроизводить звук таким, какой он есть, и позиционирование звукового поля также хорошее.Слышен лягушачий крик в последней части!
Второе – «Осенняя фантазия» Гюго. Слушая первую «Осеннюю фантазию», техника Бена Вэя очень хороша. Звук гучжэна отчетливо слышен в ушах. В середине внезапно дергается тяжелая струна, и динамика внезапно становится громче. Поскольку громкость в первой половине была средней, когда пришло это время, динамики подумали, что гучжэн сломался, и это было действительно шокирующим!Так что, слушая эту песню, будьте осторожны и контролируйте громкость, иначе напугаете себя!Восьмая песня «Colorful Clouds Chasing the Moon» открывается полным звуком фортепиано!Сейн Фей и Ли Вэй с большим мастерством исполнили Гаоху Гучжэн, а бас в сочетании с виолончелью не был неряшливым. Этот компакт-диск внесен в список Хьюго. Инструментов не так много, включая Ляо Ляо, и их всего несколько, но весь компакт-диск. Фон на компакт-диске тихий, разрешение высокое, а китайские и западные инструменты можно хорошо сочетать. При игре с помощью этой системы усилителя все инструменты могут четко указывать свое местоположение и выстраиваться в линию. Малый концертный зал переехал обратно в ваш дом!
Я попробовал переключиться на американский предусилитель DIY Ma Qi, подключенный к этой плате усилителя, и звук вышел на более высокий уровень. Лампы воспроизводили звук, а выходная мощность платы усилителя была поистине великолепной. Ха-ха, когда я проигрывал знаменитый альбом «Эстер», из динамика медленно раздавался красивый голос большеглазой девушки ------- фоновая музыка этого продуктаОдну из песен в исполнении большеглазой девушки Эстер Офаримс!
Эта плата усилителя мощности представляет собой чистую плату усилителя мощности без регулировки громкости. Друзья, которым нужна плата тонального предусилителя или трансформатор, могут купить ее в нашем магазине. Рекомендуются следующие комбинации:
