[Необходимо забронировать] LM1036N+5532 DC Tune Board Front -Stage Board Fever Sound Board
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Готовые доски должны быть забронированы и отправлены за одну неделю!
Последняя версия v2.0 была протестирована и запущена.Материалы были обновлены.Mo -efed без цены, таблица компонентов должна преобладать. Потенциометр и изофоновый переключатель готовой платы по умолчанию приварены на плате. Если нет необходимости сварки, пожалуйста, укажите это.
V2.0 был скорректирован следующим образом по сравнению с предыдущими версиями:
1. Учитывая, что регулятор громкости 1036 не будет звучать до 10 часов, некоторые захоронения не привыкли к нему, поэтому контроль громкости, который поставляется с ним, отменяется.
2. Повторно настроил компонент компонента для оптимизации проводки, а отношение сигнала -noise выше.
Готовая доска без LM1036 чип - 72 Юань

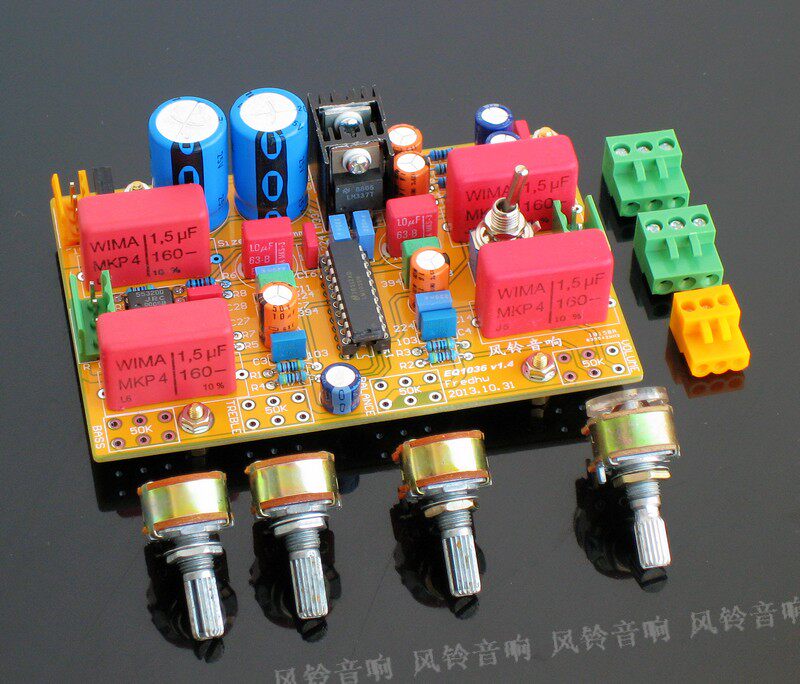

LM1036 использует официальную типичную схему применения, за которой следует усиление инвертирования первого уровня.Увеличение составляет 5 раз, что может удовлетворить потребности большинства пост-уровня.Эта доска постоянно улучшалась с помощью V1.0, V1.1, V1.2, V1.3 и 1.4. На основании поглощения предложений многих энтузиастов мы теперь тщательно создадим V2.0. Еще раз спасибо за внимание и поддержку!

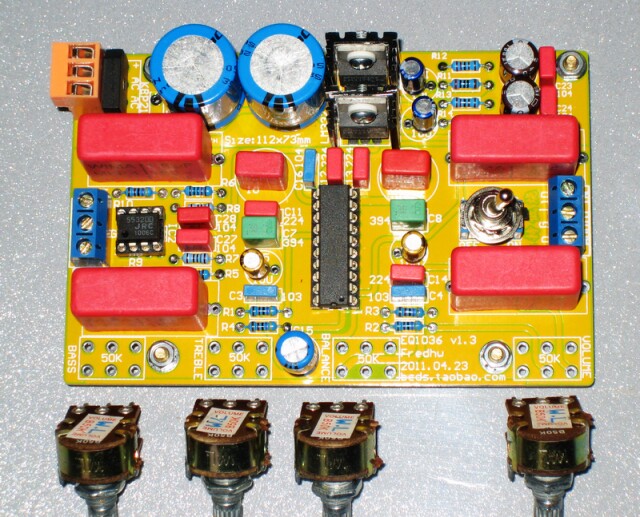

Размер печатной платы: 112 ммх73 мм

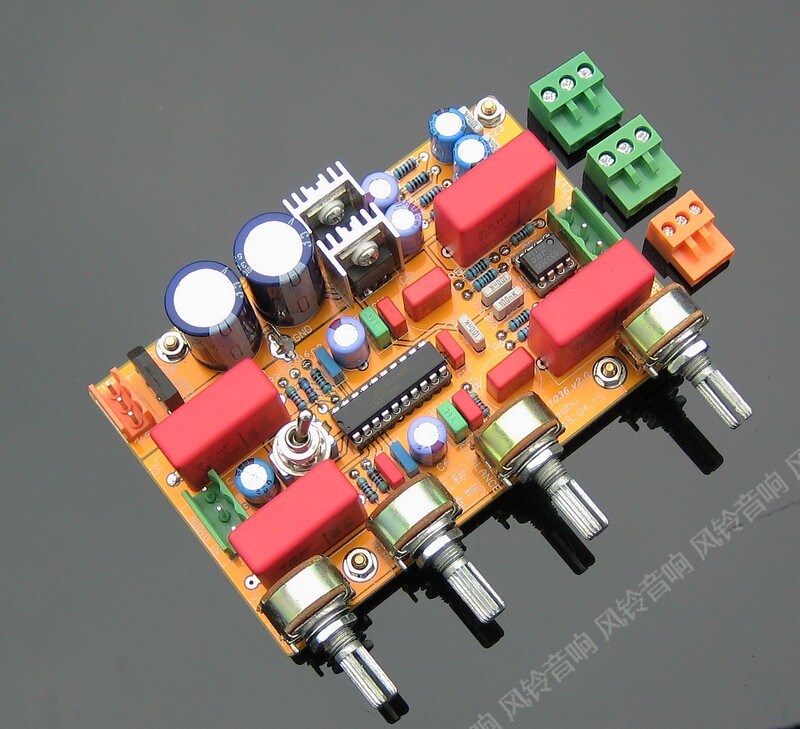

Слева к направому потенциометру: бас - высокий уровень - выравнивание - объем, центральная точка расстояние: 27-27-37
Входное напряжение: AC Dual 15 В
Таблица компонентов:
Серийный номер Параметр компонента Бренд/замечание количество
1 PCB EQ1036 V2.0 1
2 LM1036N Национальный полу -ароригинал 1
3 JRC5532DD Новый оригинал 1
4 Dip-8 IC Block Тайвань, созданный Чжэнлинг 1
5 Dip-20 IC Block Тайвань, созданный Чжэнлинг 1
6 Сопротивление 1/4W Домашний золотой фильм 16
7 103 конденсатор Сименс 2
8 104 RIFA-EVOX 5
9 224 REO-1817 4
10 394 RIFA-EVOX 2
11 1UF WIMA 2
12 2.2UF WIMA(Разборка) 4
13 10U/50v RUBYCON-RX30 4
14 47u/35v Panasonic Fc 1
15 1800U/35v NCC-LXZ 2
16 100u/35v nichicon FW 2
17 LM317 Национальный Банксиан 1
18 LM337 Национальный Банксиан 1
19 3PIN Подключение -в терминале 3
20 Мостовой куча сентябрь KBP210 1
21 50 тыс. Двойной потенциометр 50 тыс. W.L 4
23 Кнопка переключателя LEDA MTS-102 1
24 радиатор Одиночная игла 2
25 Медный столбец, орех 4
26 Изолирующие листы, частицы (набор) 2
27 Пружины Материал толстой меди (установка) 1
