Электронная частотная плата Дивизии Активная трехточечная частотная плата DSP Параметры. Плата баланса 6 -канальная плата PEQ Электронная передняя плата
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Зеленый (светодиодная цифровая пробирка Трехточечная частотная плата), Желтый (светодиодная цифровая трубка отображает двухточечную частотную плату), Белый (с эквалайтом с OLED -дисплеем трехчетной частоты), Фиолетовый (с Bluetooth и аналоговым входом из трех точечной частотной платы), Синий (с частотой увеличения мощности 2 баллов), Черный (OLED -дисплей Трехточечная частотная плата), Синий (OLED -дисплей оптического волоконного входного уравнения), Оранжевый красный (с стерео входом в моделирование корпуса и 3 -точечная частота продукта частота), Молоко белое (одна пара трехточечной частотной платы), Emerald Green (двухэтажный DSP DSP Active Three -Pointer с оболочкой), Розовый (с высокой мощностью усилитель трехточечной полосы оболочки с волокнистым волоконно -фиброном -INPUT Bluetooth вход), Серебро (с коаксиальной оптической волокницей и моделируемой стерео входной трехточечной частотой), Коричневый (балансировка ввода и вывода трехточечной частотной платы), Красный (OLED -экрана I2S ВВОД И ВЕСТИ, Оранжевая (2 -хнальная 7 -сегментная звуковая пластина с ограниченным криком), Райс белый (EQ EQ EQ EQ Двухточечная частотная плата)., Армейский зеленый (поддержка питания питания), Rose Red (с коаксиальной входной полосой оптического волокна раковины из EQ Threepoint Prodate Product) |
[https://item.taobao.com/item.htm?id=599817033044]
[本DSP音频处理板:]
[电子前级3分频板：][本DSP音频处理板默认是2声道模拟立体声输入（也可以I2S信号输入），输出带差分转单端输出电路，焊接运放和外围FPC电阻电容，分频板默认带的是几乎没有音染的MC33078D运放，也可以自行焊接效果更好的运放。DSP板可设置为主动二分频输出模式：高音输出；低音输出。也可设置为主动三分频输出模式：高音输出；中音输出；低音输出。也能设置为6声道全频输出。][DSP板使用3组电压供电：+12V；GND；-12V；+5V。（默认为带ADC芯片模拟立体声信号2.54mm脚距3位排针插座输入，输出为2.54mm脚距3位排针插座输出。电子3分频输出6声道（L高音输出；L中音输出；L低音输出；R高音输出；R中音输出；R低音输出），电子2分频输出4声道（L高音输出；L低音输出；R高音输出；R低音输出）]
[3分频板默认分频点是：高音截止频率4.1KHz；中音截止频率250Hz~4.1KHz；低音截止频率250Hz。(分频点可以调节)]
[2分频板默认分频点是：高音截止频率2.5KHz；低音截止频率2.5KHz。（分频点可以调节）]
[分类说明:]
[1：基本功能款,基本款][带显示(OLED显示或者数码管显示)和旋钮操作可以控制:主音量;高音音量;中音音量;低音音量;分频模式MODE选择;HPF高音分频频率点;LPF低][音分频频率点;中音分频模式MODE选择;中音HPF高音分频频率点;中音LPF低][音分频频率点][，使用贴片运放MC33078D,调节完成5秒后保存调节数据。基本款包含:1绿色款;2黄色款;3紫色款;4蓝色款;5咖啡色款；6黑色款；7红色款。注：基本款可以改增加升级款功能，需要的和客服联系！！]
[2：][升级功能款][带显示OLED显示或和旋钮操作可以控制:主音量;高音音量;中音音量;低音音量;分频模式MODE选择;HPF高音分频频率点;LPF低][音分频频率点;中音分频模式MODE选择;中音HPF高音分频频率点;中音LPF低][音分频频率点；][高音6段EQ增益；][中音5段EQ增益；][低音6段EQ增益；][高音6段EQ频率；][中音5段EQ频率；][低音6段EQ频率；][高音L极性选择][；][高音R极性选择][；][中][音L极性选择][；][中音R极性选择][；][低][音L极性选择][；低][音R极性选择。][使用贴片运放MC33078D,调节完成5秒后保存调节数据。升级款包含:1米白色款;2桔红色款;3翠绿色款;4青色款;5玫红色款；粉红色款（粉红色款还带32种音效模式）。]
[使用带菜单按键的360度旋钮配合显示屏可以调节：总音量大小调节，高音音量，中音音量，低音音量，分频参数模式选择，高通HPF内置分频点选择，低通LPF内置分频点选择。中音分频点根据高音分频，低音分频设置的数据自动改变。内置的分频点位为，HPF高通61个,LPF低通61个，频率：70Hz~100Hz频段之间步进为10HZ；100Hz~600Hz频段之间步进为50HZ；600HZ~4.3KHz频段之间步进为100Hz;4.3kHz~6.3kHz频段之间步进为200HZ；][分频板除了内置的61个分频点外还可以使用串口通讯软件下载新的分频点参数，有分频参数模式选择切换使用内置选择的分频参数还是使用串口下载的分频参数，使用串口下载分频参数时可以另外下载EQ音调参数，][高音带6段PEQ，中音带5段PEQ；低音带6段PEQ。默认分频点频率为高音4.1KHz，中音4.1KHZ~250HZ，低音250HZ。]
2[分频板的分频频率设置，默认分频点频率为2.5KHz，可以另外自己下载分频系数设置不同的分频频率，提供分频频率点系数表供用户直接选择需要的频率对应下载系数，高音和低音分频频率为：70Hz~6.4KHz，步进为10Hz。中音分频频率为：70HZ~6.4KHZ。提供常用EQ频率增益GAIN设置表，可以设置调节EQ。]
[平衡音频信号输入输出3分频板：输入和输出为平衡音频信号即卡农插座那种信号，每个声道包含3条线：+信号线，-信号线和GND地线。默认供电电源单电压+5V，1A]

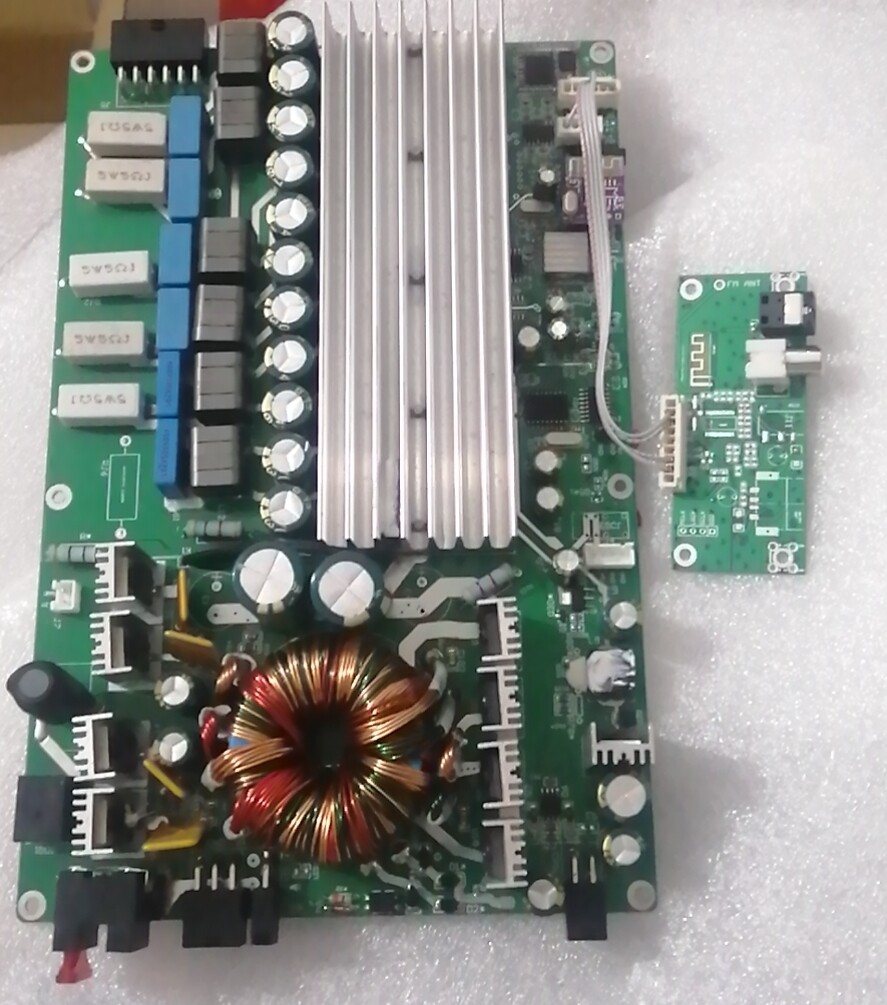

[带4路功率放大2分频输出款：DC直流12V电压输入，10A以上电流，功放放大类型是AB类，功放模块是TDA7851。]
[带开关机静音控制功能避免开关机喇叭的冲击声，当供电压低于6V时将关闭输出。功放板输出功率接4欧喇叭时每个声道输出50W，接2欧喇叭时输出80W。功放板带散热器和风扇，散热风扇受温度控制器控制，当散热器温度大于55度时启动风扇散热，当温度小于35度时关闭风扇。]
[使用说明介绍：]
[功能描述：]

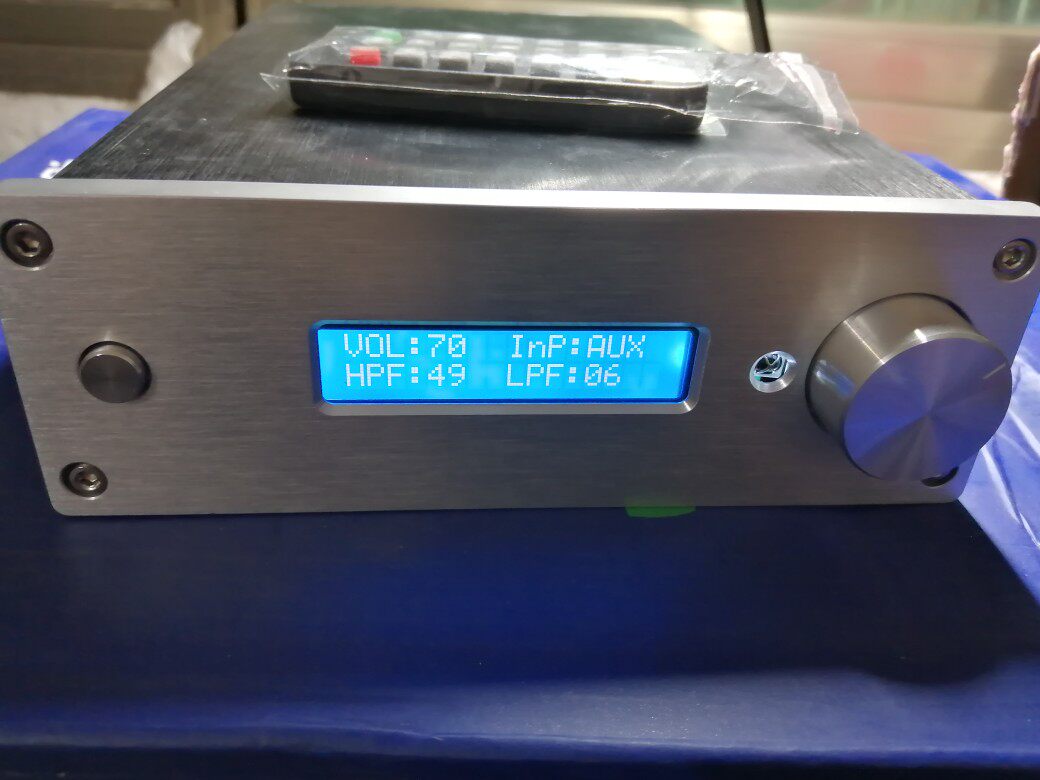

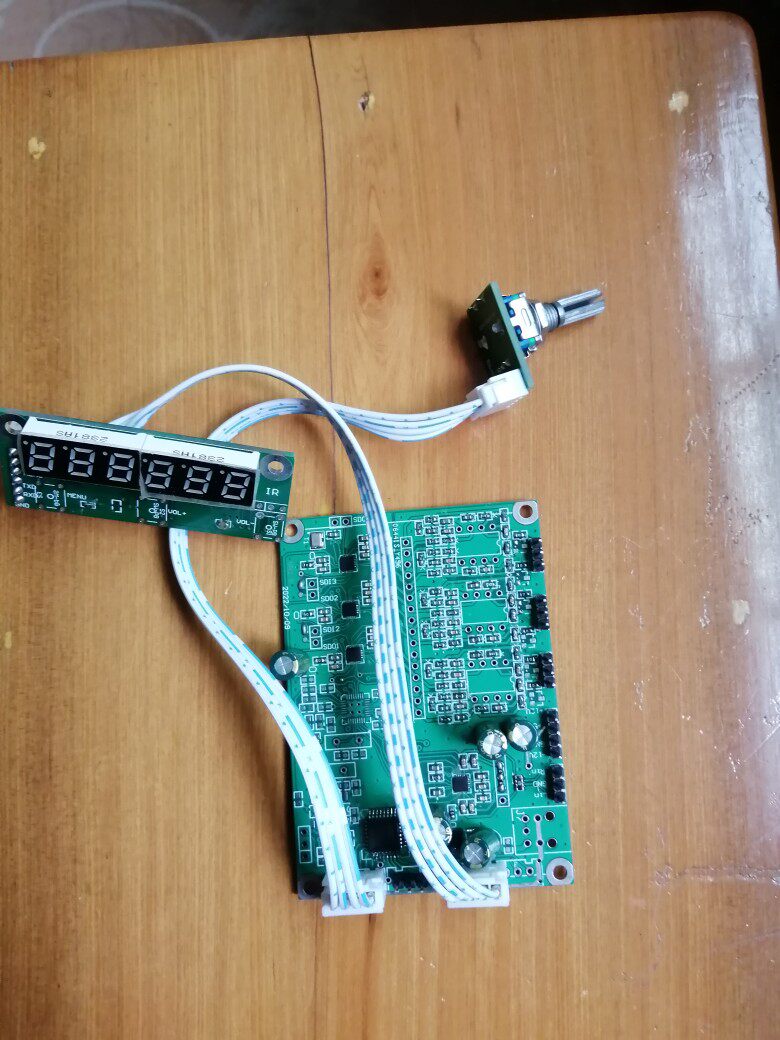

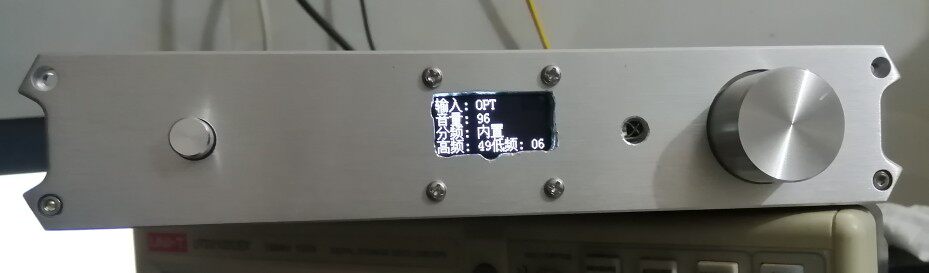

[●][使用旋钮配合][0.91寸OLED显示屏(或者6位LED数码管显示)可以调节：总音量大小调节，高音音量，中音音量，低音音量，分频参数模式选择，高通HPF内置分频点选择，低通LPF内置分频点选择。]
[●][中音分频点根据高音分频，低音分频设置的数据自动改变。内置的分频点位为，][HPF高通61个,LPF低通61个，频率：100Hz~600Hz频段之间步进为50HZ；600HZ~4.3KHz频段之间步进为100Hz；4.3kHZ~6.3KHz频段之间步进为200Hz。]
[●][分频板除了内置的][61个分频点外还可以使用串口通讯软件下载新的分频点参数，有分频参数模式选择切换使用内置选择的分频参数还是使用串口下载的分频参数，使用串口下载分频参数时可以另外下载EQ音调参数，][高音带][6段PEQ，中音带5段PEQ；低音带6段PEQ。串口下载分频参数默认分频点频率为高音4.1KHz，中音4.1KHZ~250HZ，低音250HZ。]
[●][显示屏分频参数默认为]0[直通全频输出。]
[●][另外自己下载分频系数设置不同的分频频率，提供分频频率点系数表供用户直接选择需要的频率对应下载系数，高音和低音分频频率为：][70Hz~6.4KHz，步进为10Hz。中音分频频率为：70HZ~6.4KHZ。提供常用EQ频率增益GAIN设置表，可以设置调节EQ。]
[●][下图为接线图]
[操作说明]
1.[旋钮带菜单选择功能按键，在断电时先按住菜单功能按键不松开，然后通电，]3[秒后松开按键，分频板将复位。]
2.[菜单功能循环选择依次为：]VOL[总音量调节；]EQFS[分频模式选择；]HPF[高频分频点选择；]LPF[低频分频点选择；]ZyFS[中音分频模式选择；]HPFZ[中音独立高频分频点选择；]LPFZ[中音独立低频分频点选择；]HUL[高音输出音量调节；]LUL[低音输出音量调节；]nUL[中音输出音量调节。]
3.[音量]VOL[功能状态][，此时][顺时针旋转旋钮总][音量增大，][反时针旋转旋钮][为][总][音量减小！]
4.EQFS[分频模式功能状态][，][顺时针旋转旋钮][为][循环切换选择分频系数模式；][‘][0下载’为DSP选择串口下载的分频系数进行分频和调节EQ；‘1内置’为DSP选择分频板内置的分频系数进行分频。]
5.[高频]HPF[功能状态][，此时][顺时针旋转旋钮][为][HPF高通分频参数选择][增大，][反时针旋转旋钮][为][HPF高通分频参数][减小！]
6.[低频]LPF[功能状态][，][顺时针旋转旋钮][为][LPF低通分频参数选择][增大，][反时针旋转旋钮][为][LPF低通分频参数][减小！]
7.ZYFS[中音分频模式功能状态][，][顺时针旋转旋钮][为][循环切换选择分频系数模式；][‘][0自动’为中音分频点根据高音分频点和低音分频点自动调节；‘1独立’为中音独立调节分频点。]
8.HPFZ[中音高频功能状态][，此时][顺时针旋转旋钮][为][中音高通分频参数选择][增大，][反时针旋转旋钮][为][HPF高通分频参数][减小！][在中音分频模式为：][“]
