STK3048 LM4702 OPA445 Двухканальный модуль замены мощного усилителя
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Млечный белый модуль STK3048 пустая доска
- Рисовый белый STK3048 набор

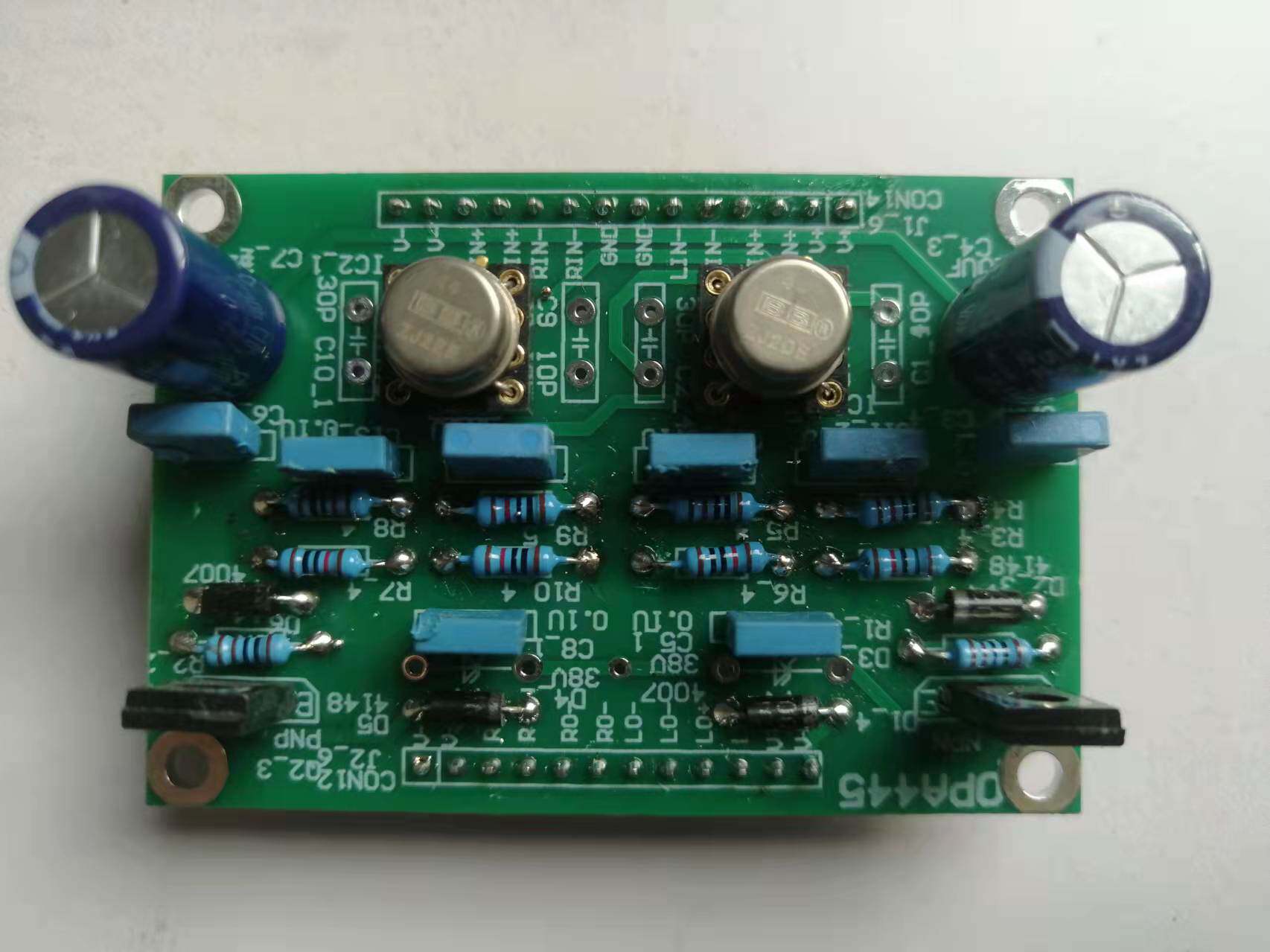

- Белый OPA445 пустая доска
- Серебряный OPA445 Set
- Темно -серая поддерживающая плата
- Красный радиатор
| Цвет: | Млечный белый модуль STK3048 пустая доска, Рисовый белый STK3048 набор, Белый STK3048 готовый продукт, Белый OPA445 пустая доска, Серебряный OPA445 Set, Светло -серый opa445 готовый продукт, Темно -серая поддерживающая плата, Красный радиатор, Румяна LM4702 пустая доска, Pink OPA445 законченная доска |
В нашем магазине есть два модуля для амплификации: один -один канал, один -двойной канал, а пост -двойной модуль усилителя.
Один кусок имеет двойное увеличение, и 3 тарелки могут быть увеличены на 6 -х канале
STK3048 LM4702 OPA445 Двухканальный усилитель напряжения модуль усилитель модуля PCB готовый комплект

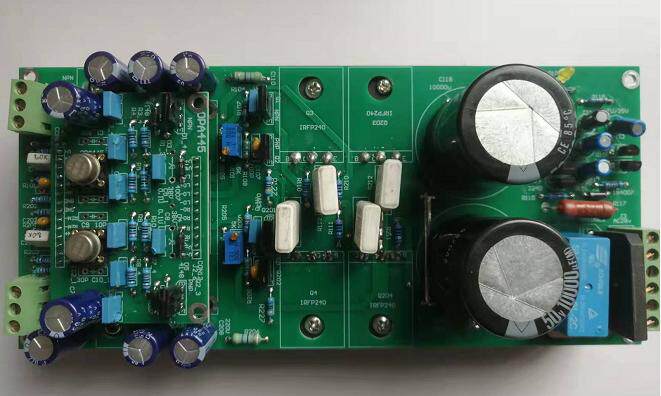

Нажмите пару эффекта IRFP240 на канал
Разделение усиления напряжения и независимости тока изгнания более способствует отладки
Модуль амплификации модуля с двойным каналом, один модуль содержит два канала амплификация, которые могут быть увеличены в стерео.
Существует три модуля: STK3048, LM4702, OPA445, простое производство, без отладка, напряжение средней точки стабильно
OPA445 работает ниже 40 В в округе Колумбия, звук прозрачен, а среднее напряжение очень низкое
STK3048 Классический отдельный модуль компонентов, рабочее напряжение ниже 50 В, STK3048 работает в классе A, немного жарко, звук теплый
LM4702 Новая водительская схема, недостаток в том, что цена дороже, а другие - это хорошо
Сопротивление Тайваня, импортная электролитическая емкость, сочетание компонентов

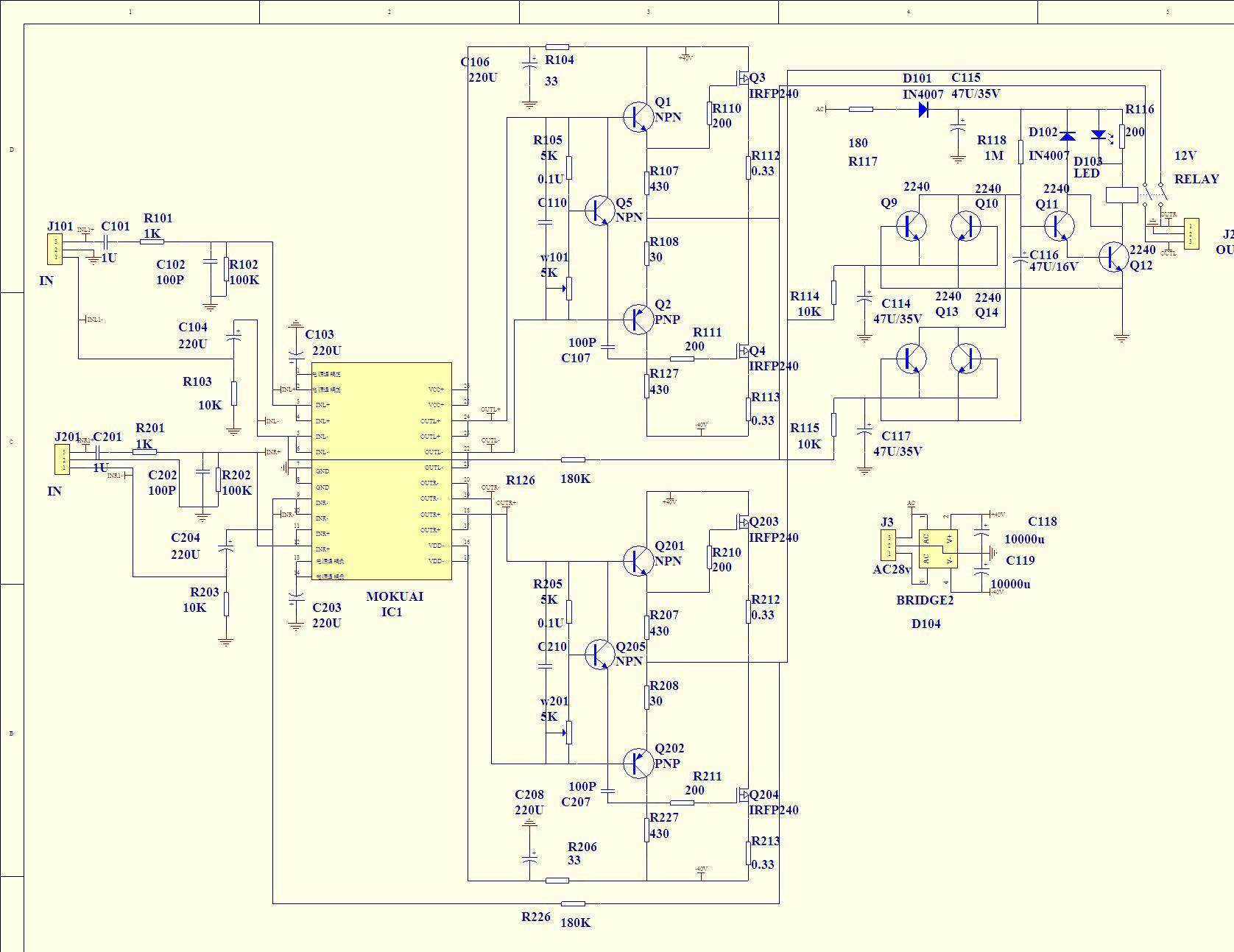

Схема схемы и список деталей, а также простые инструкции по установке и отладке
Рабочее напряжение: положительное и отрицательное 18-40 В.
Частота: 10 Гц-100 кГц
Сила: 100 Вт+100 Вт
Не питайте напрямую при установке для отладки. Положительная и отрицательная строка проводки мощности составляет около 100 евро с высокой устойчивостью к мощности (выше 5 Вт). Проверьте, что рабочая точка схемы на всех уровнях является нормальной для отмены сопротивления. Окончательный ток должен быть максимально небольшим. Сущность
Рабочий ток -вывод -Уровень -уровни может проверить сопротивление цементного вывода. Рассчитайте ток в соответствии с законом OHM. Например, сопротивление составляет 0,25 евро, а напряжение составляет 10 мВ. Может работать.Чем больше ток, тем ближе к классу А.
Вспомогательная выходная плата использует выходной выход поля, а спрос на ток большого уровня является небольшим, что может снизить бремя модуля.
Напряжение источника питания AC Dual от 18 В до двойного 38 В, мощность трансформатора от 100 Вт до 500 Вт.Выходная мощность составляет 40 Вт до 180 Вт, а частота 10 Гц 100 кГц может способствовать динамикам выше 85 дБ.Может быть продвинут на переднем уровне или не на передней части.
Большинство тримеров на плате нашего магазина могут использовать 2SC2240,2SA970,2SC3298,2SA1306,2SC5200, 2SA1943, MPSA92, MPSA42 и т. Д. Обратите внимание на правильную позицию ноги.
Плата усилителя должна только отрегулировать ток трубки с конечным уровнем. Регулируется синяя регулируемая регулируем сопротивления на плате. Способ регулировки состоит в том, чтобы проверить напряжение сопротивления цемента последней классной трубки. Преобразование составляет более 10 мА.Настраивается ли он к категории А, определяется в соответствии с радиаторами и мощностью трансформатора мощности.
Точечное напряжение на выходе не нужно регулировать, потому что компонент очень низкий в среднем напряжении на выходе.
