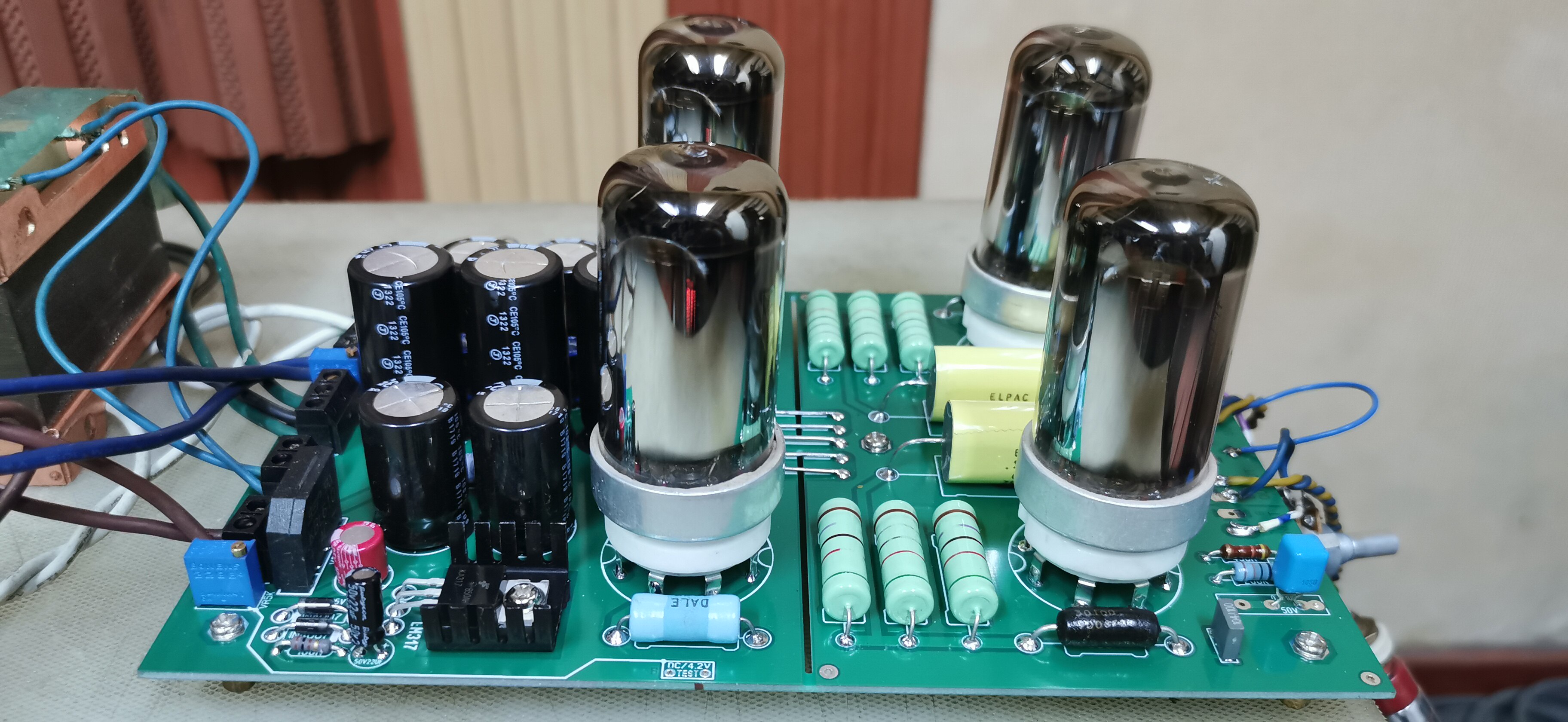

(A32) 4P1S прямой горячий желчный набор с передним набором.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- А) 280 Юань в листах блокировки сиденья
- Б) Нет технической поддержки для пустых досок
| Цвет: | А) 280 Юань в листах блокировки сиденья, Б) Нет технической поддержки для пустых досок |
Простое производство.Пожалуйста, сможете завершить компоненты на соответствующем шелковом принте на плату полчаса. Полем(Сиденья для электронных труб могут быть установлены только спереди и не могут быть установлены на противоположной стороне.) (Кристаллическая трубка LM317 может быть безопасной только спереди, или ее можно установить на нижней пластине, чтобы лучше нагревать эффект рассеивания. Безопасный, вход и конденсаторы выходной связи могут выбрать большой диапазон, а комплект по умолчанию вводится 1UF.
Требования к вторичному выходному напряжению трансформатора, 7 В/9 В/1А 7V/9V/1A 12V/15V/0.1A 230V-180-0-180-230V/60 мА.Сила составляет около 50 Вт.Диапазон двойного напряжения от 180 в 230 В может быть идеальным.
Отладка заказа.1] Сначала не подключайте электронную трубку, подключите передачу трансформатора 7 В и 12 В низкого давления, не подключайте высокое давление 230 В.Соответствует тестовой точке тестовой точки номинальной регулировки напряжения синий может регулировать сопротивление.После отладки тестовое напряжение [A+4.2V] [B+4.2V] [C-13V]. Задняя часть платы.ВыключатьСущность
2} подключитесь к перерывочному кругу, подключите AC230-0-230V и вставьте электронную трубку.4P1S - это специальный трубопровод.Есть плотная карта.После мощности -используйте универсальную таблицу DC, чтобы измерить 3 и 17K (5,6K) сопротивление на обоих концах напряжения около 90 В. или замените электронную трубку.Напряжение 90, разделенное на 5600, является рабочим током желчи, составляет около 15 мА.Если вам нужно увеличить рабочий ток, измените отрицательное напряжение смещения.
3) Те, у кого генератор сигналов, могут входить сигнал 1 В/1 кГц, а количество усиления проверки составляет примерно 6 раз.Диапазон корректировки [C-13V] может изменить множественное и рабочее ток усиления.[Пользователи с генератором сигнала могут игнорировать эту настройку].

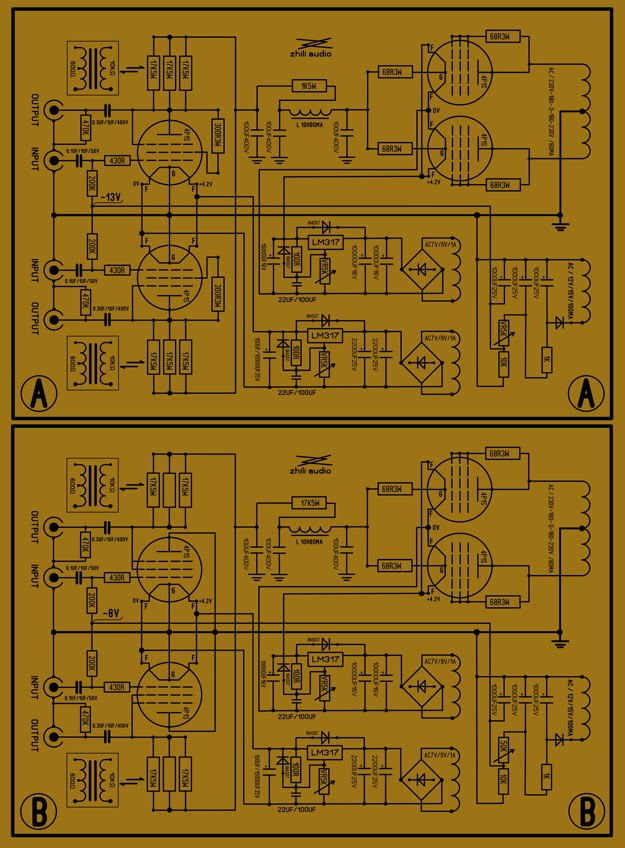

4) Эта плата может использовать цепи A и B. может быть установлен на обеих сторонах A или B.///B Схема должна следовать за значение шелковой печати.Сущность
5) Эта предварительная стадия может быть изменена на вывод с помощью выходных быков, а 3 17 -километровые резисторы заменяются выходными быками, а сопротивление более низкого напряжения в блоке питания может быть отрегулировано, чтобы сделать напряжение в качестве исходной нагрузки на экран. быть.Выходная теория второго класса составляет 600 Ом или 150+150 Ом сбалансированной продукции.

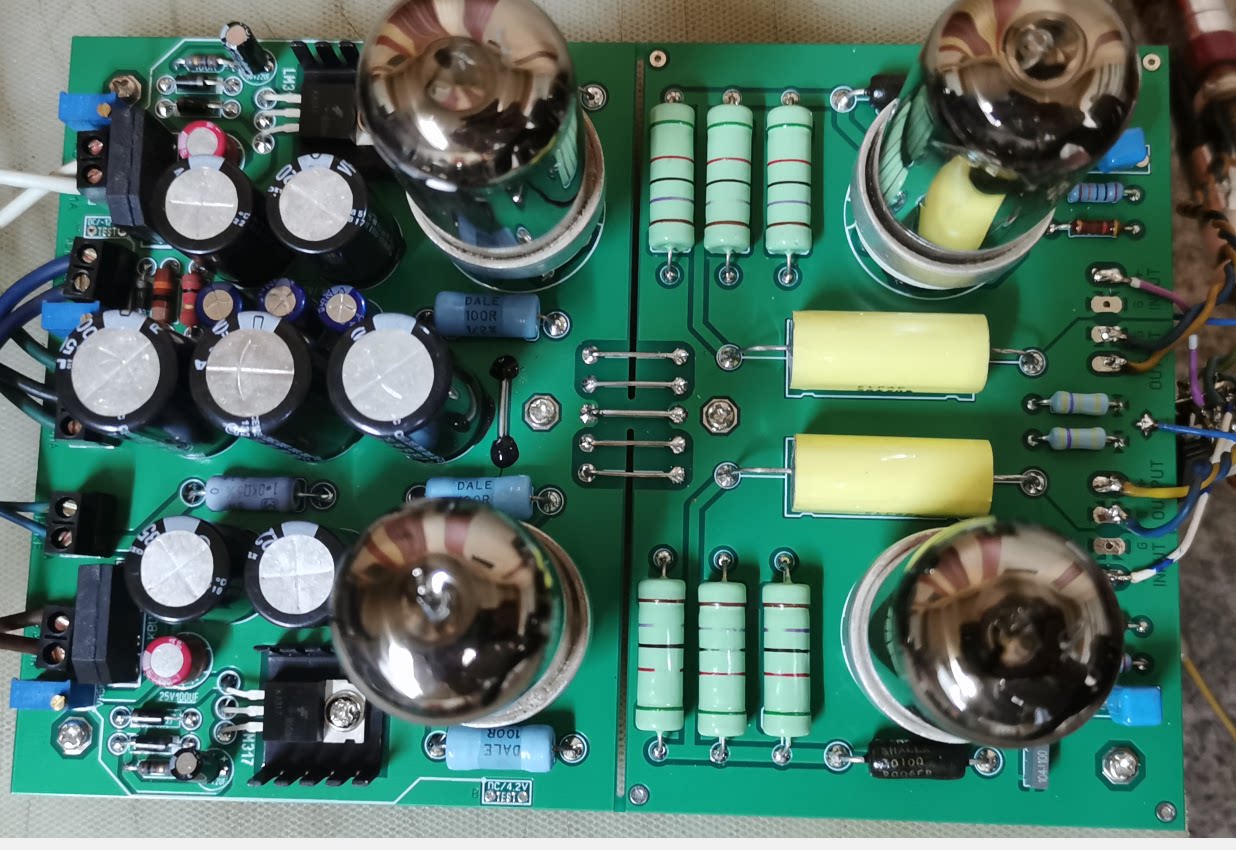

Размер печатной платы 130x190 мм.
