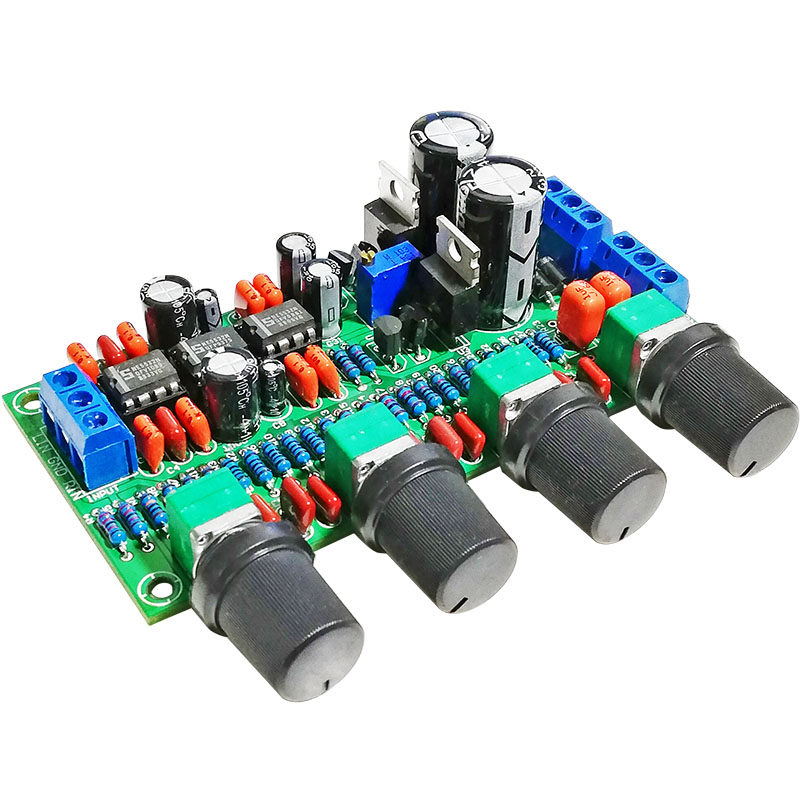

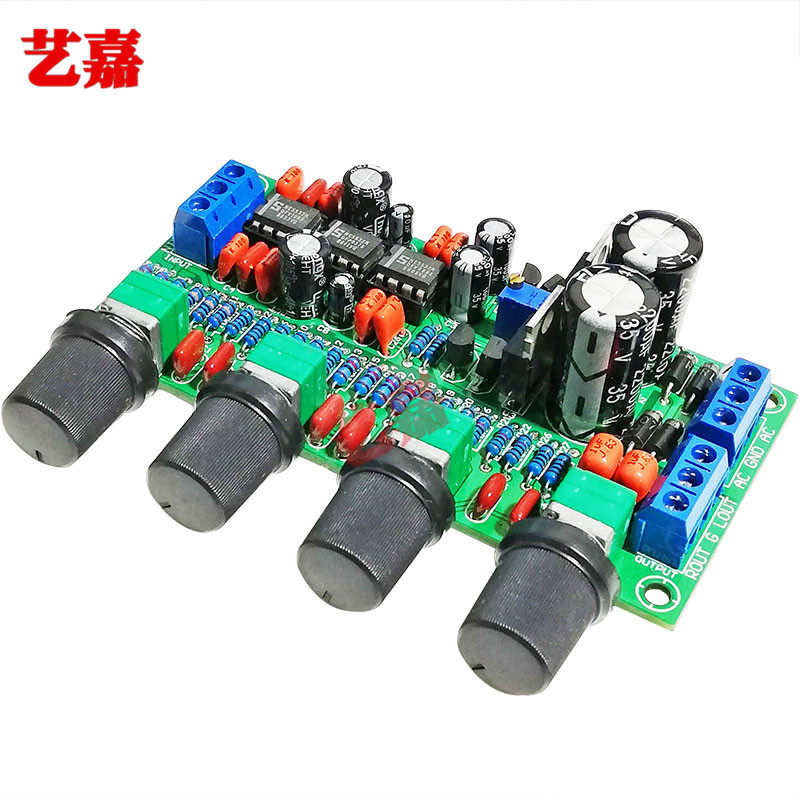

Fever Class NE5532 Portal Class Tone Tone Audio Avasion Платформа пластинка 2.0 Регулирование модуля звукового эффекта.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Особенности схемы:
Выберите 4 высокого качественного уплотнения потенциометров, чтобы контролировать объем, бас, средний и тройный, равномерно и плавно.Под темно -глубоким, ярким в среднем звуке, прозрачном тройке, разрешение цепи всего звука лучше;
Вся проводка печатной платы является разумной, гарантируя, что соотношение сигнала -к -noise гарантировано, а схема не имеет нижнего шума.Отличный усилитель мощности в пост -уровне опровергается, и уши близки к динамикам, когда уши близки к динамику без ввода сигнала;

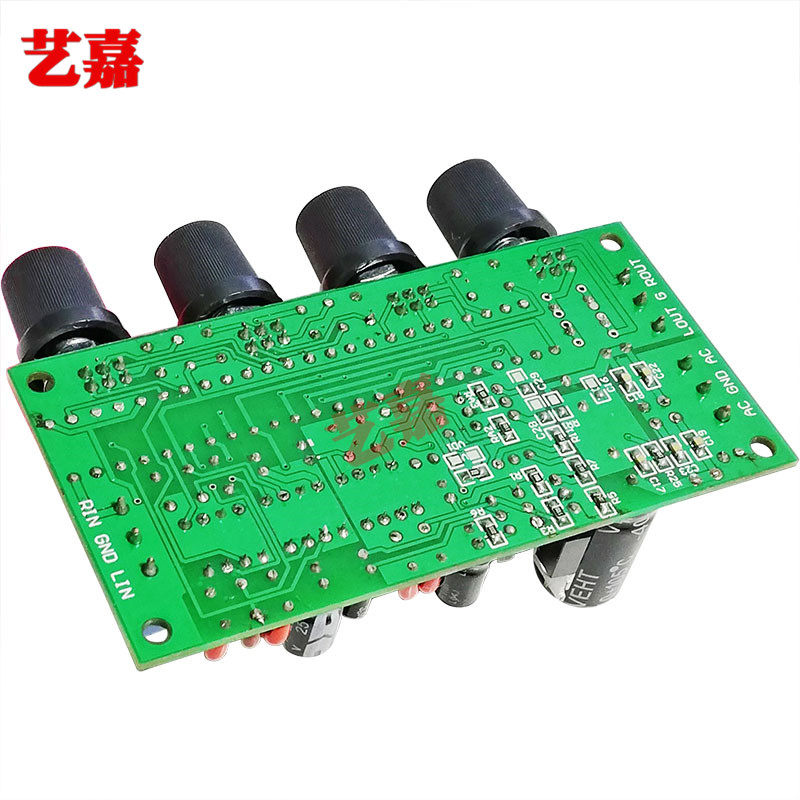

Печата толщиной 1,6 мм.
Схема выпрямителя больше не использует мостовую кучу, но мостовой выпрямитель, состоящий из четырех высоких выпрямительных диода для ускорения «скорости отклика» источника питания на цепь. В то же время отфильтровал высокочастотные помехи на Сетка переменного тока;
Фильтр -конденсатор использует два электролитических конденсатора 2200 UF/25 В для фильтрации положительного и отрицательного двухэтажного источника питания. В то же время, конденсатор с высоким частотой 104, подключен к емкости каждого 2200 UF, чтобы удалить высокочастотные интерференции из сетки. насколько это возможно, сигнал.
OP AMP имеет оригинальные территории для Техаса, которая является разборкой (много преимуществ);
В сокете OP AMP используется высококачественное «золотое» гнездо, чтобы облегчить ваш DIY.
Схема источника питания схемы принимает новую схему напряжения напряжения класса A, чтобы сформировать два симметричных положительных и отрицательных 12 -В напряжение для обеспечения высококачественного источника питания для NE5532.
Особенности силовой цепи:
Саундтрек использует новый тип питания класса A (в Taobao появилась цепь питания класса A). В методе питания используется технология «зеркала» для обеспечения симметрии положительного и отрицательного напряжения;
1,Чтобы ускорить «время отклика» источника питания на сигнал, цепь источника питания сотрудничает с четырьмя высокоскоростными выпрямительными диодом (его «время обратного восстановления» и «частота разрезания» не сопоставимы с обычным диодом и груды. Байду), а затем сервоприводы NE5532;
В сервоприводе здесь не используется обычные операционные усилители, такие как LM358, но также и большой S5532, принятый, в основном для того, чтобы увидеть его высокий «коэффициент конверсии»;
2,Чтобы гарантировать, что положительный и отрицательный источник питания во времени был симметричным, схема принимает глубокую обратную связь, так что отрицательное напряжение всегда подчиняется положительному напряжению;
То есть отрицательное напряжение изменяется при изменении положительного напряжения, и отрицательное напряжение положительного напряжения не изменяется; например, положительное напряжение составляет 12 В, тогда отрицательное напряжение должно быть 12 В; положительное напряжение составляет 13,1 В. Всегда быть последовательным; обеспечить сильную гарантию для хорошего качества звука;
Благодарность имеет хорошую производительность напряжения напряжения, а Ripples имеет высокое соотношение сигнала -noose. В нашем магазине есть специальное обсуждение статьи о источнике питания. Подробнее, см. Содержание дискуссии о питании в этом магазине;
Особенности схемы:
1: конденсаторы в цепи:
Конденсаторы в цепи используют две модели: Philips (ярко -красные конденсаторы), Panasonic (темно -красная емкость).Конденсаторы Philips относительно «холодные и прозрачные» при прослушивании. При прослушивании конденсаторы Panasonic относительно «теплые и мягкие». Эти два вида конденсаторов также считаются хорошей комбинацией в одной цепи. «Фон очень чистый», нет Чувство «перетаскивания воды», позиционирование каждой аудио -полосы является точным, и это больше порадовать ваши уши.
2: заказ в цепи:
OP AMP использует оригинальный «Big S» 5532 OP Amp. NE5532 - классический. Его «коэффициент конверсии» сигналов не так хорош, как у многих OP AMP.Существует много типов NE5532, с «Big S» 5532 из «Big S» 5532 в Техасе;
3: потенциометр в цепи:
CCP имеет четыре потенциометра, которые регулируются до высокого, среднего, низкого и основного голоса.
Примите герметичный потенциометр Тайваня, чтобы точно отрегулировать качество звука.
Этот потенциометр обладает хорошей стабильностью и высокой точностью. В цепи, участие в «фильтре с низким уровнем» и «фильтрацией с высоким уровнем», с «с« с »с« с «» с фильтрацией »может быть очень хорошо расположена, создавая разделение трех частотных полос высокого и среднего баса более точная сущность
Основные моменты схемы:
NE5532 принимает положительное отрицательное симметричное напряжение для формирования источника питания схемы,
Схема напряжения класса A использует цепь «зеркального изображения» для получения положительного, а отрицательное двухлетное напряжение может поддерживать реальную симметрию.То есть отрицательное напряжение всегда может подчиняться положительному напряжению.Например, когда положительное напряжение составляет 12 В, отрицательное напряжение автоматически стабилизируется при отрицательном 12 В; Когда положительное напряжение составляет 15,5 В, отрицательное напряжение автоматически стабилизирует напряжение при 15,5 В, что означает, что положительное напряжение положительное, и и положительное, и и положительное, и и положительное Сколько стоит отрицательное напряжение. Чтобы обеспечить симметрию положительного отрицательного напряжения.
Схема зеркала является относительно специальной схемой в электронном цепи.Эта метафора ясна. Схема образования отрицательного напряжения - это «зеркало» цепи образования положительного напряжения (популярное зеркальное изображение - «изображение в зеркале»). Эссенция
Как правило, 7812 и 7912 используются для схем положительного звукового цепи и переднего усилителя. Отрицательное напряжение напряжения и напряжение напряжения могут быть получены в теории. Из -за разницы в компонентах 7812 может быть только+11,72 В или только 12,2 В. Короче говоря, это может быть около 12 В, потому что трехэтажная стабилизация IC 78 -й серии и 79 -й серии может иметь 10%диапазон ошибок).Для отрицательного напряжения 7912 может составлять только -12,8 В (выходной сигнал отрицательного трехместного регулятора, как правило, высок, но также находится в диапазоне 10%ошибок);
В этом случае проблема возникает. Этот 10%диапазон ошибок делает+12V и -12V невозможным быть симметричным. Почти все звуковые цепи и схемы передних усилителей используются, если положительные отрицательные три -конца (7812, 7912) Принято (7812, 7912) напряжение напряжения и отрицательное напряжение являются асимметричными; их положительное напряжение и отрицательное напряжение являются асимметричными;
Аудиосигнал состоит из полу недель, и он состоит из полу недель.Обычно пол недели и негативные пол в неделюЭто точно то же самое (но разные направления, один вверх, один вниз).Когда звуковая схема увеличивается или ослаблена до определенного компонента сигнала, положительное напряжение обеспечивает энергию для положительной половины недели сигнала, а отрицательное напряжение обеспечивает энергию в течение полунедельного сигнала.Если два напряжения равны, сигнал Zoom равен, а отрицательная пол недели равна, а аудиосигнал неплохой.Как показано на следующем рисунке:
Рисунок 1 Увеличивающий аудиосигнал неплохо
На рисунке выше, после того, как входной сигнал усиливается усилителем, амплитуда выходного сигнала становится больше, а полу -недельный полузащитный сигнал и амплитуда отрицательной полунедельной, то есть этот сигнал имеет не вызвано искажения после усилителя усилителя.
Чтобы сигнал действительно усилился, необходимо выполнить два условия:
1: собственная схема усилителя не может показаться нелинейной;
2: Питание усилителя должно быть симметричным, то есть, если положительное напряжение равно+12 В, отрицательное напряжение должно быть -12 В (если положительное напряжение составляет+11,7 В, отрицательное напряжение должно быть -11,7 В. Симметрия. );
Пока эти два условия выполняются, положительные и отрицательные полупронции увеличенного аудиосигнала являются симметричными и не вызывают искажения;
Если положительное напряжение больше, чем отрицательное напряжение, амплифицированный аудиосигнал составляет более половины недели.Как показано на рисунке 2 ниже:
Выходной сигнал на рисунке 2 значительно меньше, чем отрицательная пол недели. Причина, по которой это искажение сигнала генерируется, также вызвана положительным и отрицательным напряжением источника питания (положительное напряжение меньше отрицательного напряжения). Хорошо Качество звука также невозможно.
Две ситуации на рисунке 1 выше, две на рисунке 2 - все это энтузиасты аудио продвигается, но источник питания не очень хороший. Он должен иметь отличную производительность.
Спасение питания обеспечивает энергию для схемы. Из приведенного выше примера можно увидеть, что до тех пор, пока источник питания превосходен, он находится недалеко от этого «хорошего голоса».То есть любая схема обработки аудио, если сигнал может гарантировать, что сигнал будет равным и амплитуда отрицательной полу недель после обработки сигнала, тогда эта схема представляет собой реальную схему с высокой точностью. Качество звука, которое звучит «очень круто».
Следовательно, «аудио с высокой точки зрения» не недоступно для обычных аудио -энтузиастов.Вам нужно только сделать две точки, чтобы убедиться:
1: положительный и симметричный источник питания;
2: схема обработки сигналов;
Эти два пункта гарантируются положительным сигналом и симметричным.Звук десятков тысяч юаней также делает статью об этих двух точках.
NE5532 - очень классический OP AMP. Это было уже более 30 лет. Многие супер классические схемы появились в течение этого периода.Ни одна из этих цепей не использует положительный и отрицательный источник питания напряжения.
TL431 является точным эталонным эталонным интегрированной цепи, и стабильность температурного коэффициента и напряжения очень хороша;
Стабильная схема этого источника питания использует TL431 в качестве вспомогательного сервопривода NE5532, 4 -скоростной диодной координации, положительный, отрицательный источник питания связан с обратной связью, чтобы сформировать полную систему питания, так что эти две схемы похожи на одну схему.Позитивное, отрицательное и реальное симметричное напряжение обеспечивает положительное отрицательное напряжение 12 -В для NE5532; эти два напряжения являются автоматическим симметричным, не будет положительного напряжения большого или менее отрицательного напряжения, или отрицательное напряжение больше, чем положительное напряжение ПолемЧтобы обеспечить положительный аудиосигнал, симметрия полкунки.
"Мастер «когда« мотоциклетная машина »очень важно, чтобы обратить внимание на источник питания. Можно сказать, что если источник питания не обращает внимания на источник питания в аудио, дверь Hi-Fi не может быть доступна;
Можно сказать, что метод DIY этого «мотоцикла» будет легко сделать хороший голос, что гораздо более доступно, чем изменение некоторых «дополнительных компонентов».
Второе выделение схемы: отмените исправление моста и используйте 4 для восстановления выпрямления диода;
Сила: AC Dual Power AC12V-15V
Производительность выпрямления выпрямителя с высоким скоростью лучше, чем обычные диоды и мостовые кучи. В цепи, чтобы ускорить «скорость отклика» источника питания, он будетДля исправления используется диод выпрямителя с высокой скоростью, а источник питания аудио не отделен;
Третий выделение схемы: отмените конденсатор связи, чтобы сформировать схемы обработки звука постоянного тока.
Смотрите два конденсатора на рисунке выше;
Эти два конденсатора связаны конденсаторы, так называемые »связь«Это следует отправить сигнал из этого класса на следующую цепь.
На приведенном выше рисунке существует четырехэлектрическая схема обработки и конденсатор связи (C1, C2, C3) на всех уровнях добавляется. Передача сигнала зависит от этих конденсаторов.
Частотный диапазон аудиосигнала составляет 0 Гц-20 кГц. Чем ближе сигнал, тем ниже частота 0 Гц (это бас, бас с избыточным весом вблизи 0 Гц), тем выше сигнал ближе к 20 кГц, тем выше частота частоты 20 кГц (это тройные).
Одной из характеристик емкости является «высокая резистентность и низкая», что означает, что высокие частоты могут легко пропустить конденсатор (чем ближе к тройке 20 кГц, тем легче пройти конденсатор), а бас труд емкость).Чем ниже бас, тем сложнее пройти конденсатор. Если бас не может пройти конденсатор, то бас с избыточным весом еще больше не может подключить конденсатор.Это то, что «горящие друзья» часто говорят: «Чтобы получить« хрустящий, красивый »высокий высокий тройный Конденсаторы в цепи блокируют бас в сигнале, и бас не может быть закончен. Это очень важная причина;
Здесь вы можете сказать, что конденсатор связи будет увеличен, или конденсатор сцепления удаляется, так что весь аудиосигнал (высокий, средний, низкий) может быть отправлен из этого класса в следующую классную схему.
Правильно, это действительно так. Когда эти конденсаторы будут увеличены или удаляются, качество звука будет иметь качественный скачок в смысле слуха.
Но помните, что после удаления конденсатора муфты, соответствующие меры должны быть приняты в цепь, в противном случае произойдет новое искажение.Потому что в цепи не используется емкость со связью (пожалуйста, обратитесь к другим статьям в этом магазине для конкретного эффекта связанных конденсаторов, здесь нет особого обсуждения).
Может быть, вы посмотрите на это немного «зудящие» и «зудящие руки». Если вы хотите попробовать, схема может реализовать ваше «осторожное желание».
См. «Синяя коробка» На приведенной выше рисунке есть два конденсатора 1UF в коробке. Эти два конденсатора используют конденсаторы Philips. Эти два конденсатора оказывают большое влияние на качество звука;
1: Увеличьте эти два конденсатора и увеличивайте эти два конденсатора до 10 UF. Нет сомнений в том, что низкая частота будет «расширена» вниз; потому что чем больше емкость, тем меньше «импеданс» сигнала, тем ниже низкая частота (бас), и низкочастотная (бас) будет проще, чтобы пройти; эта теория подходит для любой аудио схемы. Если «мотоцикл» любой аудио схемы хочет получить хороший ударной бас, это может увеличить Связанный конденсатор в цепи;
Его можно заменить на дополнительные конденсаторы, такие как Panasonic, Weimar, Polypropylene и т. Д. Эти конденсаторы хороши. Это зависит от «вкуса» каждого человека, но источник звука должен быть хорошим.
2: Замените эти два конденсатора на электролитические конденсаторы (10 UF); фактически, как связь, невидимые конденсаторы и полярные конденсаторы отражаются в двух разных качествах звука.
Его можно заменить обычным электролитическим или замененным на черный King Kong, Ruby, Sanyo и другие добавки. Различные электролиты будут иметь разное качество звука;
3: Удалите эти два конденсатора, в цепи было подготовлено положение отверстия (4), и с обеих сторон каждого конденсатора в синей коробке выше; эта двух емкость заменяется этими двумя конденсаторами). Что касается Большое сопротивление, это не имеет значения, потому что сопротивление сопротивления всем частотным сигналам в схеме одно и то же (оно не будет «выбирать» сигналы как конденсатор и индуктивность) элементы
Рекомендуется установить резистор 1K;
Когда эти два конденсатора сцепления будут удалены, вся звуковая схема не имеет конденсатора сцепления, который образует такой названный «цепь постоянного тока»; все знают, что «цепь постоянного тока» наиболее благоприятствует сигналу с низкой частотой. Это "Схема сердцебиения.
После небольших слов: звук «хорошего звука» из источника звука, фронта, усилитель мощности, динамик, нельзя игнорировать.

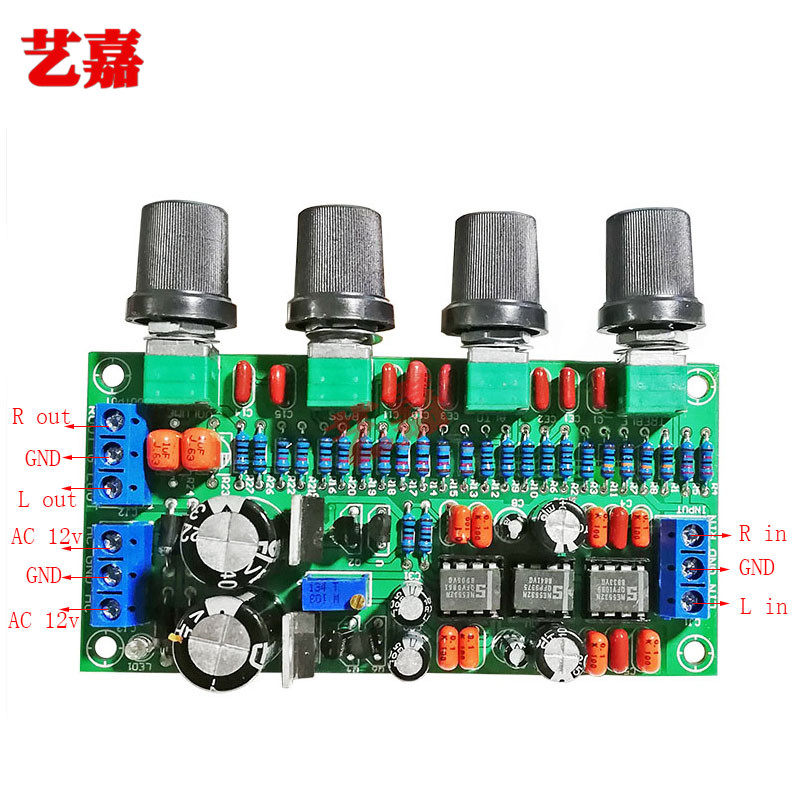

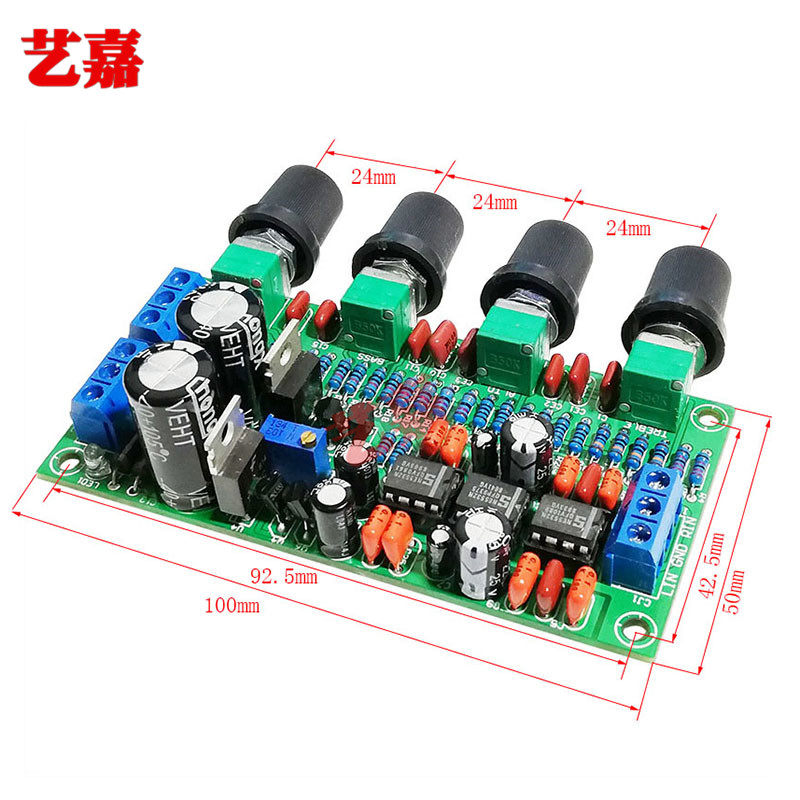

Схема подключения:
