Электронная частотная плата Дивизии Активная трехточечная частотная плата DSP Параметры. Плата баланса 6 -канальная плата PEQ Электронная передняя плата
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Зеленый (светодиодная цифровая пробирка Трехточечная частотная плата), Желтый (светодиодная цифровая трубка отображает двухточечную частотную плату), Белый (с эквалайтом с OLED -дисплеем трехчетной частоты), Фиолетовый (с Bluetooth и аналоговым входом из трех точечной частотной платы), Синий (с частотой увеличения мощности 2 баллов), Коричневый (балансировка ввода и вывода трехточечной частотной платы), Черный (OLED -дисплей Трехточечная частотная плата), Синий (OLED -дисплей оптического волоконного входного уравнения), Красный (OLED -экрана I2S ВВОД И ВЕСТИ, Оранжевый (2 -х канал 31 ЭК Звуковая пластина с частым анти -кремом), Райс белый (EQ EQ EQ EQ Двухточечная частотная плата)., Молоко белое (ADAU1701 Дуплексная частотная плата), Оранжевый красный (с стерео входом в моделирование корпуса и 3 -точечная частота продукта частота), Армейский зеленый (поддержка питания питания), Emerald Green (двухэтажный DSP DSP Active Three -Pointer с оболочкой), Rose Red (с коаксиальной входной полосой оптического волокна раковины из EQ Threepoint Prodate Product), Розовый (с высокой мощностью усилитель трехточечной полосы оболочки с волокнистым волоконно -фиброном -INPUT Bluetooth вход), Серебро (с коаксиальной оптической волокницей и моделируемой стерео входной трехточечной частотой) |
Эта доска обработки аудио DSP:

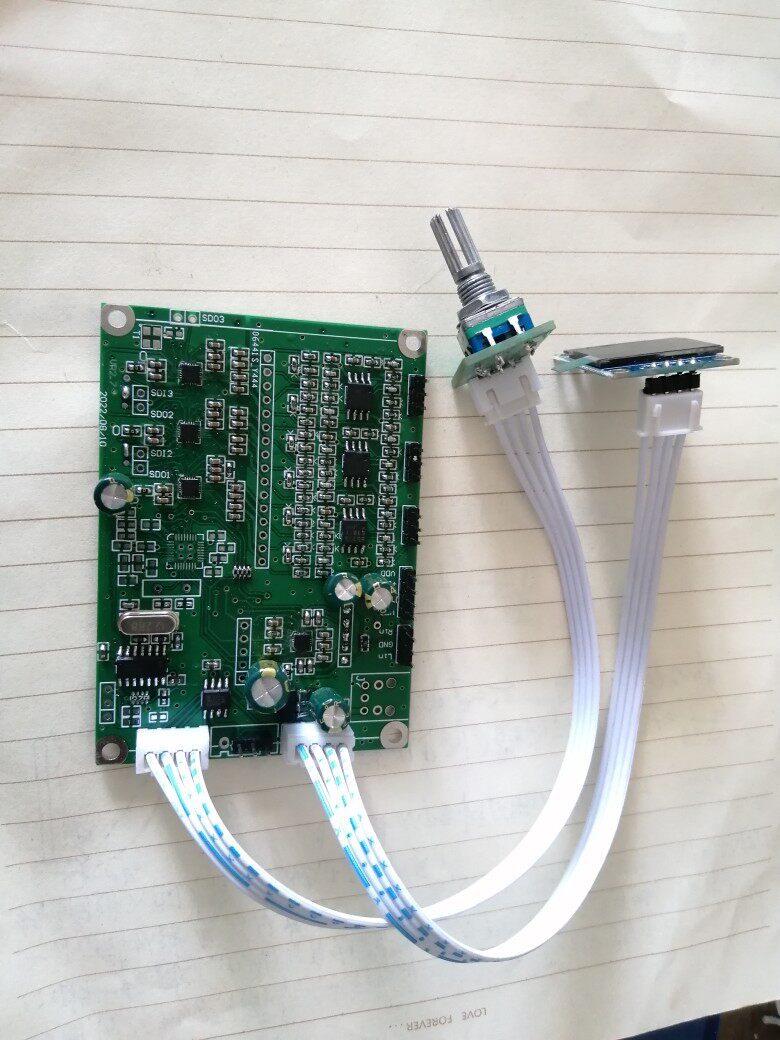

Электронная доля 3 -точковая частотная плата:Эта плата по обработке звука DSP по умолчанию по умолчанию в 2 -х канате Стерео вход (также может быть входом сигнала I2S), вывод с дифференциальным переходом в одноместном выходе, сварки OP AMP и периферические конденсации FPC также могут сварить. OP AMP с лучшими сварщиками.Плата DSP может быть установлена в активном двойном режиме вывода: вывод высоких данных;Он также может быть установлен на активный режим выхода из трех точек: выходной сигнал;Он также может быть установлен на 6 -канальный полный выходной выход.Доска DSP использует 3 набора питания напряжения:+12 В;(По умолчанию является аналоговый стереосигнал ADC ADC 2,54 мм. Вход 3 -битного игольчатого гнезда с 3 -битным игольчатым гнездами, выход на 2,54 мм от 3 -битного выхода иглы.; L BASS Выход; Руководитель
Точка частоты по умолчанию 3 -точечной частотной платы составляет: частота высоких частот составляет 4,1 кГц;(Частота может быть скорректирована)
Частота по умолчанию 2 -точечной частотной платы: частота высоких частот составляет 2,5 кГц;(Частота может быть скорректирована)
Описание классификации:
1: модель базовой функции, базовая модельПринесите дисплей OLED или цифровыеЧастота режима режима среднего звука;Частотная точка звукового деления, Используйте патч для OP AMP MC33078D, отрегулируйте данные регулировки через 5 секунд корректировки.
Основные модели включают в себя: 1 модели;Примечание: базовые модели могут быть добавлены для увеличения функции обновления и необходимости связаться с обслуживанием клиентов!Пересечение
2:Функция обновленияС помощью OLED -дисплея или операции с ручкой: Основной объем; LPF Low;Частота режима режима среднего звука;Частоты точек звука;Указано 6 -стационарное усиление эквалайзера;Zhongyin 5 -stage EQ увеличивается;Бас 6 -стадный эквалайзер;Указанная 6 -стационарная частота эквалайзера;Средняя 5 -стациональная частота эквалайзера;Бас 6 -статр частоты эквалайзера;Hightone l Polar ChoiceПредметыHightin R Polar ChoiceПредметысерединаЗвук L Полярный выборПредметыСредний звук r Полярное выборПредметынизкийЗвук L Полярный выбор;НизкийSound R Polar Choice.Используйте патч для OP AMP MC33078D, отрегулируйте данные регулировки через 5 секунд корректировки.Модель модели: 1 -метровый цвет;
иллюстрировать:Розовая модель выводится с высоким усилителем мощности, а выходная мощность: Выходная выход 80 Вт; Управление и отображение подключения Bluetooth, принесите 32 -й звуковой режим EQ).
Оранжевый цвет, модели розового красного цвета, модели Emerald Green и модели розового цвета.
Используйте ручку 360 -DEGREE с кнопками меню с экраном дисплея, чтобы настроить общую регулировку громкости, высокий объем голоса, громкость среднего звука, громкость баса, выбор режима частоты, Qualcomm HPF, встроенный -IN -точка частоты, низкий уровень. LPF встроенный -IN Частотная точка выбора.В соответствии с высоким подразделением звука среднего звука, набор данных сабвуфером автоматически изменяется.Встроенные часты составляют 61 HPF, 61 LPF, а частота: 70 Гц ~ 100 Гц. группа составляет 200 Гц;В дополнение к встроенным 61 точкам частоты, частотное разделение также может использовать программное обеспечение для последовательной связи для загрузки новых частотных параметров частоты. Порт для загрузки частоты.6 PEQ с пинцетом, 5 PEQ в середине середины, 6 -сегментная PEQ на басу.Частота частоты точки разделения по умолчанию - высокий звук 4,1 кГц, средний звук 4,1 кГц ~ 250 Гц и низкие голоса 250 Гц.
2Настройки частоты деления частоты частоты частоты по умолчанию составляют 2,5 кГц. 10 Гц.Частота среднего звука: 70 Гц ~ 6,3 кГц.Обеспечить обычно используемые настройки усиления частоты эквалайзера, которые можно настроить для регулировки уравнения.
Сбалансированный аудиосигнал и выходная частота. линия.Единое напряжение питания питания питания питания+5 В, 1А, 1А

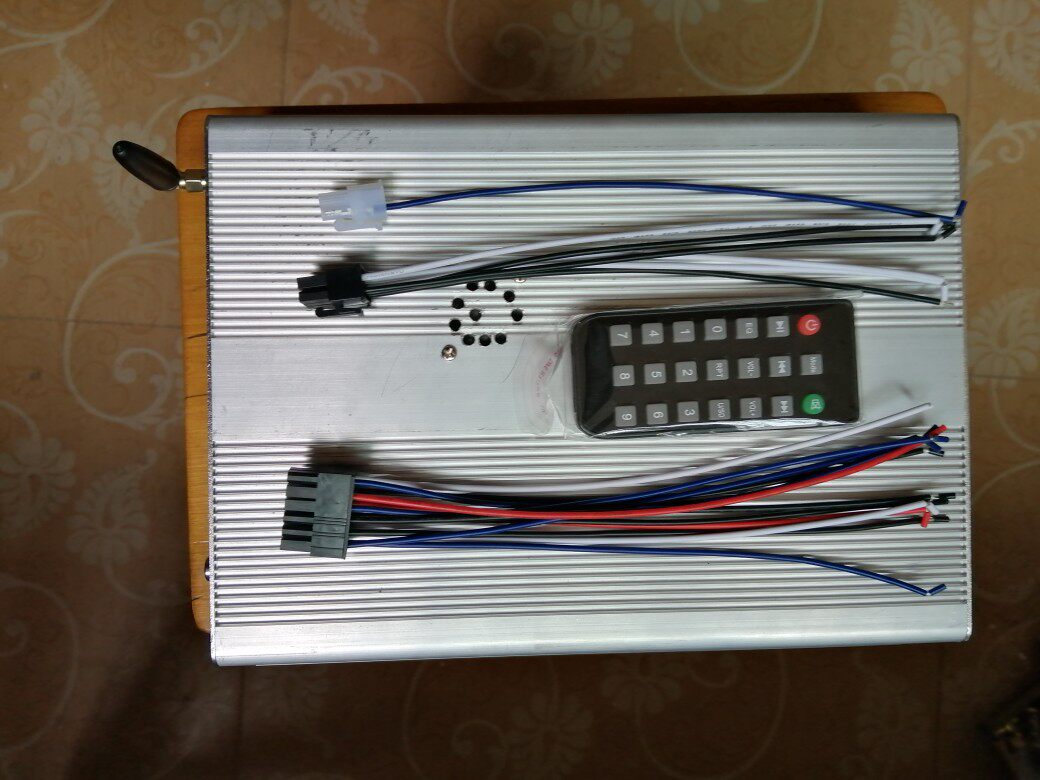

Принесите 4 увеличения мощности 2 -точечной частоты выходной модели: DC DC 12V вход напряжения, ток 10A ток 10A, большой тип усилителя мощности -AB, а модуль усилителя мощности -TDA7851.
Принесение функции управления отключением переключателя, чтобы избежать воздействия турбулентного динамика.Когда выходная мощность платы усилителя подключена к 4 динамикам евро, максимальная выходная мощность составляет 50 Вт на канал, а максимальный выход 80 Вт составляет 80 Вт при подключении 2 -го динамика евро.Плата усилителей с радиатором и вентилятором. чем 35 градусов.
Введение в инструкции:
Описание функции:

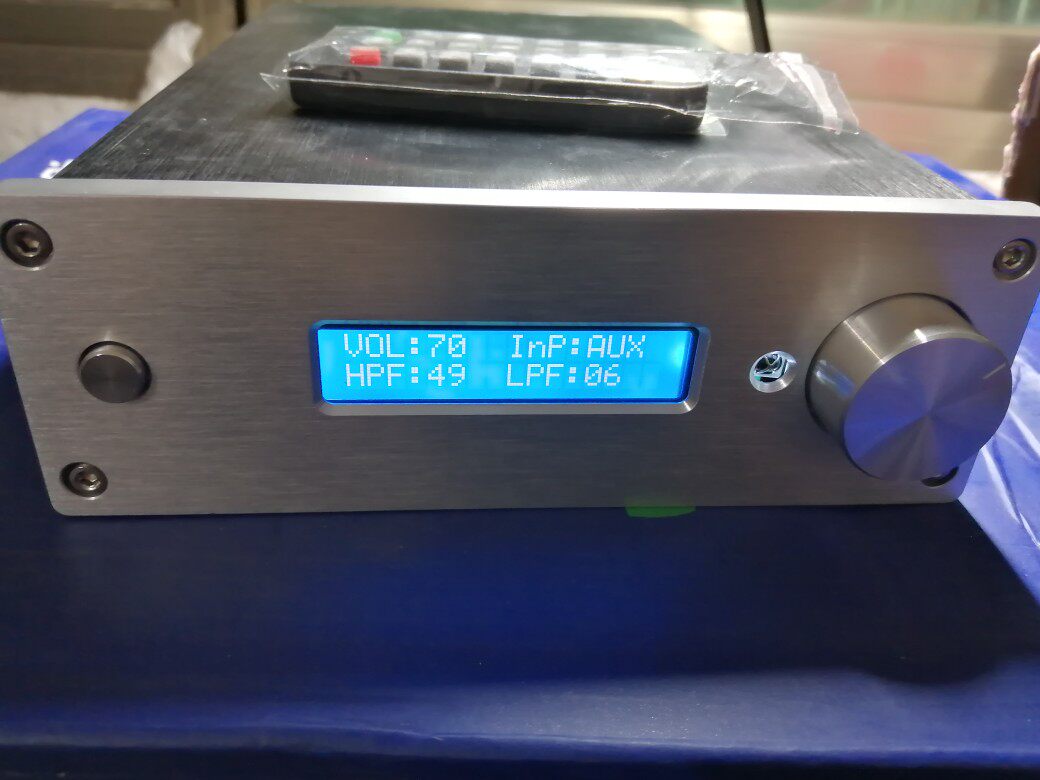

●Используйте ручку для сотрудничестваМожно отрегулировать 0,96 -сдвоенный OLED -дисплей (или 6 -битный светодиодный дисплей цифровой трубки): общая регулировка громкости, высокий объем звука, громкость среднего звука, объем баса, выбор режима частоты, Qualcomm HPF, встроенный -IN -точка частоты, низкий -Пэйс LPF -встроенный -в встроенном встроенном точках частоты.
●В соответствии с высоким подразделением звука среднего звука, набор данных сабвуфером автоматически изменяется.Встроенные -в частотных битах,Существует 61 HPF Qualcomm, 61 LPF и частота: 100 Гц ~ 600 Гц.
●В дополнение к встроенной частотной платеВы также можете использовать программное обеспечение для последовательного порта для загрузки новых частотных параметров за пределами 61 точек частоты Последовательный порт для загрузки частот параметры вы можете скачать параметры эквалайта отдельно,ТройнойPEQ в 6 -м абзаце, 5 -сегмент PEQ в середине звука;Частотные частоты частоты частоты частоты серийного порта являются частотой частоты частоты частоты 4,1 кГц, среды 4,1 кГц ~ 250 Гц и бас 250 Гц.
●Отображение параметров деления по умолчанию по умолчанию0Напрямую пройти полный -частотный выход.
●Кроме того, загрузите коэффициенты частоты частоты для установки различной частоты частоты, и предоставьте таблицу коэффициентов точки частоты частоты для пользователей, чтобы непосредственно выбрать необходимый коэффициент загрузки частоты.70 Гц ~ 6,4 кГц, ступенья по 10 Гц.Частота среднего звука: 70 Гц ~ 6,4 кГц.Обеспечить обычно используемые настройки усиления частоты эквалайзера, которые можно настроить для регулировки уравнения.
●Рисунок ниже представляет собой схему подключения
инструкции
1.Выберите кнопку «Функция» с меню с меню.3Через несколько секунд клавиши выпускаются, а частотная плата будет сброшена.
2.Выбор функционального цикла меню:VOLОбщая регулировка громкости;EQFSЧастый выбор режима;HPFВыбор частоты частоты высокого характера;LPFНизкочастотные точки выбора частоты;ZyFSВыбор аудио -режима среднего уровня;HPFZНезависимый отбор дивизии Чжунгиина;LPFZНезависимый отбор с низким уровнем балла Чжунгиина;HULРегулировка объема спецификации;LULРегулировка громкости баса;nULРегулировка среднего выходного объема.
3.объемVOLФункциональное состояние,в это времяРучка вращения по часовой стрелкеОбъем увеличивается,Ручка вращения обратного временидляобщийУменьшить объем!
4.EQFSСостояние функции режима частотного режима,Вращающаяся ручка по часовой стрелкедляРежим выборочного коэффициента переключения переключения;‘‘0 Скачать ‘Коэффициент расщепления частоты DSP выбирает коэффициент деления частотного деления и регулирует уравнение; 1« Встроенный -ин ». Выберите коэффициент деления частотного деления частотной пластины для DSP.
5.высокая частотаHPFФункциональное состояние,в это времяВращающаяся ручка по часовой стрелкедляВыбор параметров частоты hpf QualcommУвеличиваясь,Ручка вращения обратного временидляHPF Qualcomm PortУменьшать!
6.Низкая частотаLPFФункциональное состояние,Вращающаяся ручка по часовой стрелкедляВыбор параметров частотного деления LPFУвеличиваясь,Ручка вращения обратного временидляLPF с низкой частотной частотой LPFУменьшать!
7.ZYFSСтатус функции режима деления среднего звука,Вращающаяся ручка по часовой стрелкедляРежим выборочного коэффициента переключения переключения;‘‘0 Автоматическая «Точка автоматической регулировки среднего деления в соответствии с точкой частоты высокой степени и автоматической регулировкой частоты басов;
8.HPFZСреднее состояние высокочастотной функции,в это времяВращающаяся ручка по часовой стрелкедляВыбор параметров дивизии Zhongyin QualcommУвеличиваясь,Ручка вращения обратного временидляHPF Qualcomm PortУменьшать!В режиме среднего звука ::"1 независимый »режим эффективен
9.LPFZСредний звук низкочастотный состояние,Вращающаяся ручка по часовой стрелкедляВыбор параметров частотного деления LPFУвеличиваясь,Ручка вращения обратного временидляLPF с низкой частотной частотой LPFУменьшать!В режиме среднего звука ::"1 независимый »режим эффективен
10.HULСтатус функции тома Hightone,в это времяПо часовой стрелке вращается высокий звук ручкиобъемодинУвеличиваясь,Ручка вращения обратного временидляВысокий звукобъемодинУменьшать!
11.LULСостояние функции басового объема,в это времяВращающаяся ручка по часовой стрелкедлябассОбъем увеличивается,Ручка вращения обратного временидлябассУменьшить объем!
12.nULСредний звук громкостьEФункциональное состояние,в это времяВращающаяся ручка по часовой стрелкедляСерединаОбъем увеличивается,Ручка вращения обратного временидляСерединаУменьшить объем!
13.Встроенная -в таблице параметров точки разделения частоты
Серийный номер | 1 | 2 | 3 |
Отображать контент | HPF | LPF | Средний серединный звук |
00 | Полный частота | Полный частота | Полный частота |
01 | 70hz | 70hz | HPFВместо LPFВместо |
02 | 80hz | 80hz | HPFВместо LPFВместо |
03 | 90hz | 90hz | HPFВместо LPFВместо |
04 | 100Hz | 100Hz | HPFВместо LPFВместо |
05 | 150Hz | 150Hz | ... |
06 | 200Hz | 200Hz | ... |
07 | 250Hz | 250Hz | ... |
08 | 300Hz | 300Hz | ... |
09 | 350Hz | 350Hz | ... |
10 | 400Hz | 400Hz | ... |
11 | 450Hz | 450Hz | ... |
12 | 500Hz | 500Hz | ... |
13 | 550Hz | 550Hz | ... |
14 | 600Hz | 600Hz | ... |
15 | 700Hz | 700Hz | ... |
16 | 800Hz | 800Hz | ... |
17 | 900Hz | 900Hz |
|
18 | 1KHz | 1KHz |
|
19 | 1.1KHz | 1.1KHz |
|
20 | 1.2KHz | 1.2KHz |
|
21 | 1.3KHz | 1.3KHz |
|
22 | 1.4KHz | 1.4KHz |
|
23 | 1.5KHz | 1.5KHz |
|
24 | 1.6KHz | 1.6KHz |
|
25 | 1.7KHz | 1.7KHz |
|
26 | 1.8KHz | 1.8KHz |
|
27 | 1.9KHz | 1.9KHz |
|
28 | 2KHz | 2KHz |
|
29 | 2.1KHz | 2.1KHz |
|
30 | 2.2KHz | 2.2KHz |
|
31 | 2.3KHz | 2.3KHz |
|
32 | 2.4KHz | 2.4KHz |
|
33 | 2.5KHz | 2.5KHz |
|
34 | 2.6KHz | 2.6KHz |
|
35 | 2.7KHz | 2.7KHz |
|
36 | 2.8KHz | 2.8KHz |
|
37 | 2.9KHz | 2.9KHz |
|
38 | 3KHz | 3KHz |
|
39 | 3.1KHz | 3.1KHz |
|
40 | 3.2KHz | 3.2KHz |
|
41 | 3.3KHz | 3.3KHz |
|
42 | 3.4KHz | 3.4KHz |
|
43 | 3.5KHz | 3.5KHz |
|
44 | 3.6KHz | 3.6KHz |
|
45 | 3.7KHz | 3.7KHz |
|
46 | 3.8KHz | 3.8KHz |
|
47 | 3.9KHz | 3.9KHz |
|
48 | 4KHz | 4KHz |
|
49 | 4.1KHz | 4.1KHz |
|
50 | 4.2KHz | 4.2KHz |
|
51 | 4.3KHz | 4.3KHz |
|
52 | 4.5khz | 4.5khz |
|
53 | 4.7khz | 4.7khz |
|
54 | 4.9khz | 4.9khz |
|
55 | 5.1khz | 5.1khz |
|
56 | 5.3khz | 5.3khz |
|
57 | 5.5khz | 5.5khz |
|
58 | 5.7khz | 5.7khz |
|
59 | 5.9khz | 5.9khz |
|
60 | 6.1khz | 6.1khz |
|
61 | 6.3khz | 6.3khz |
|
14. ременьВстроенныйУсиление и частота эквалайзераВыберите таблицу параметров для выбранной версии:
A: Диапазон выбора усиления: -14DB ~ +14DB, шаг -2 дБ
B: частота раздела уравнения выберите значение и частоту отображения.
Серийный номер | 1 |
Отображать контент | Точка сравнения |
01 | 50hz |
02 | 63hz |
03 | 80hz |
04 | 100Hz |
05 | 125Hz |
06 | 160Hz |
07 | 200Hz |
08 | 315Hz |
09 | 400Hz |
10 | 500Hz |
11 | 630Hz |
12 | 800Hz |
13 | 1KHz |
14 | 1.25KHz |
15 | 1.6KHz |
16 | 2KHz |
17 | 2.5KHz |
18 | 3.15KHz |
19 | 4KHz |
20 | 5KHz |
21 | 6.3KHz |
22 | 8KHz |
23 | 10KHz |
24 | 12.5KHz |
25 | 16KHz |
26 | 20KHz |

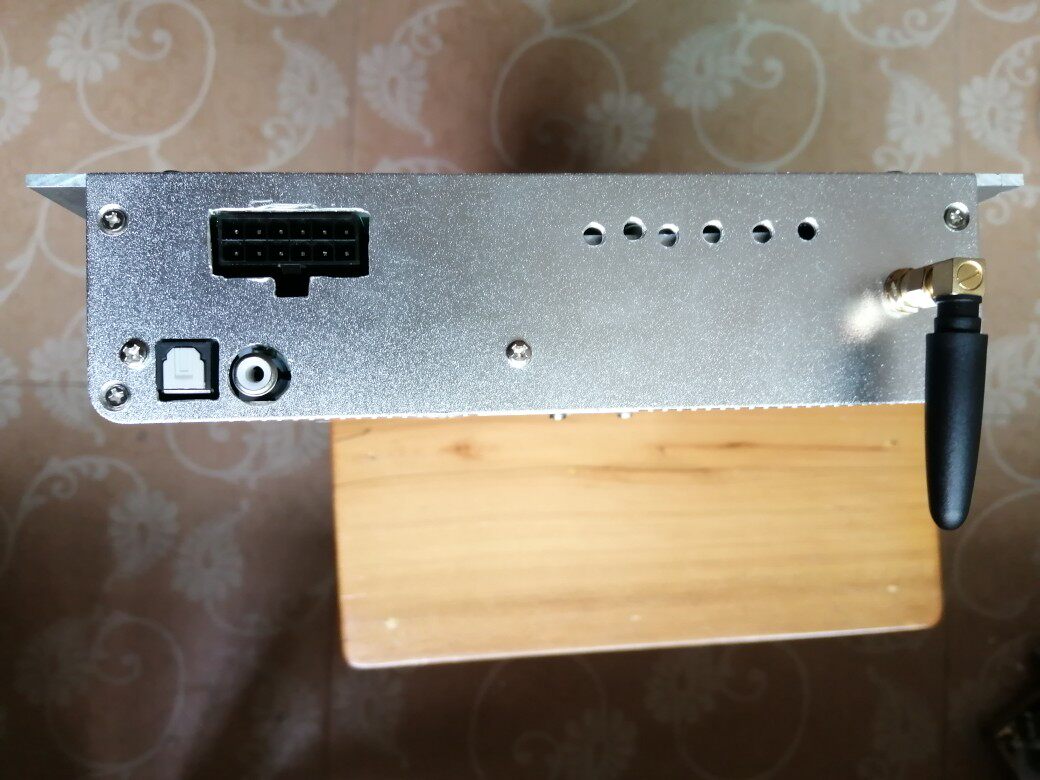

Эта плата также имеет сбалансированную версию ввода и вывода и оптическое волокно, коаксиальное, цифровое звуковое входное значение I2S, необходимая для контакта с владельцем
Ниже приведено частотное разделение аудио -обработки DSP с ADC и DAC
