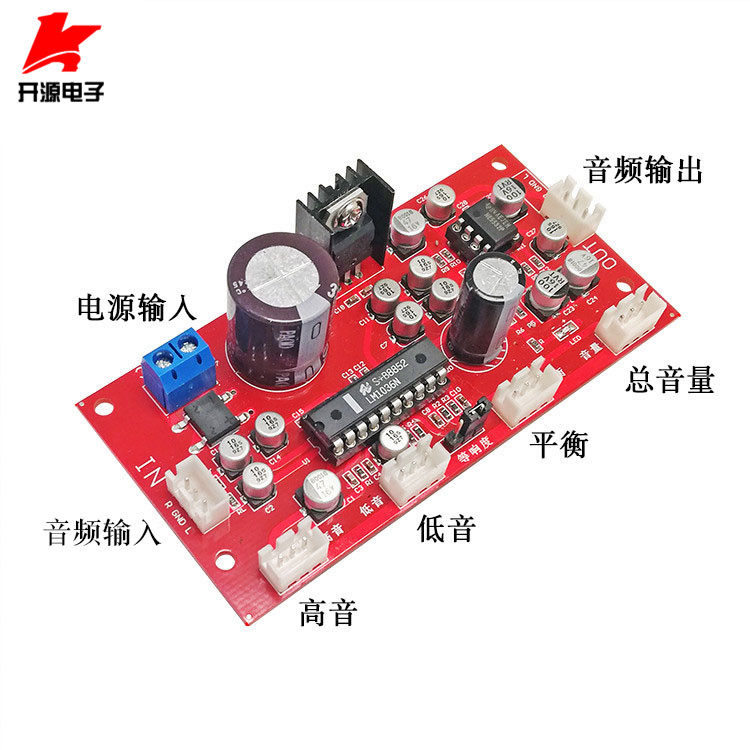

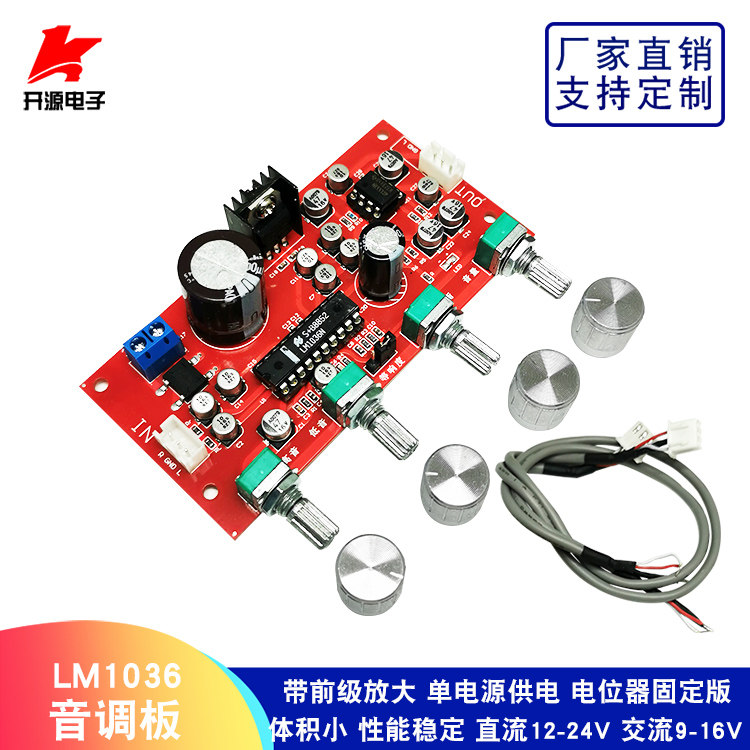

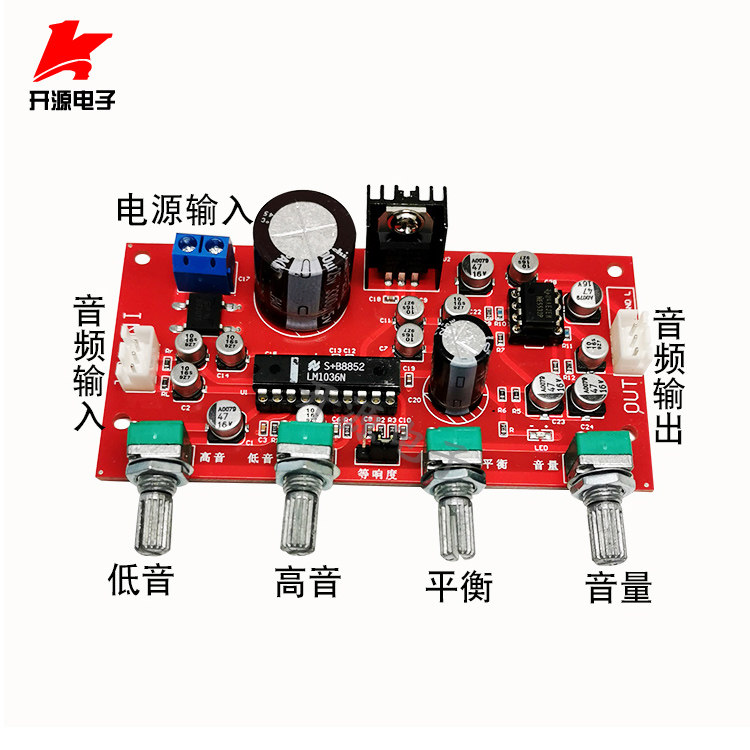

LM1036 Звуковая плата Двойной транспортный передний усилитель единый источник питания DC 12-24V AC 9-16V
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Фиксированный потенциометр, Потенциометр разделения |
Тонная плата LM1036 с передним усилителем -усилителем Потенциометр отделял фиксированный потенциометр.
[Достаточно запас, пожалуйста, возьмите небольшую сумму покупки!После того, как оптовые клиенты размещают заказ, пожалуйста, свяжитесь с обслуживанием клиентов, чтобы изменить цену!Полем

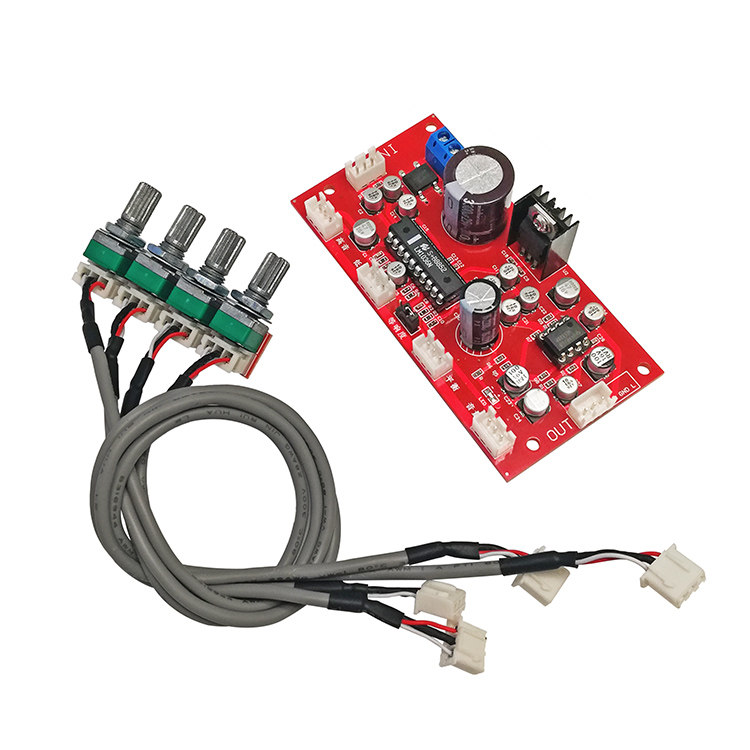

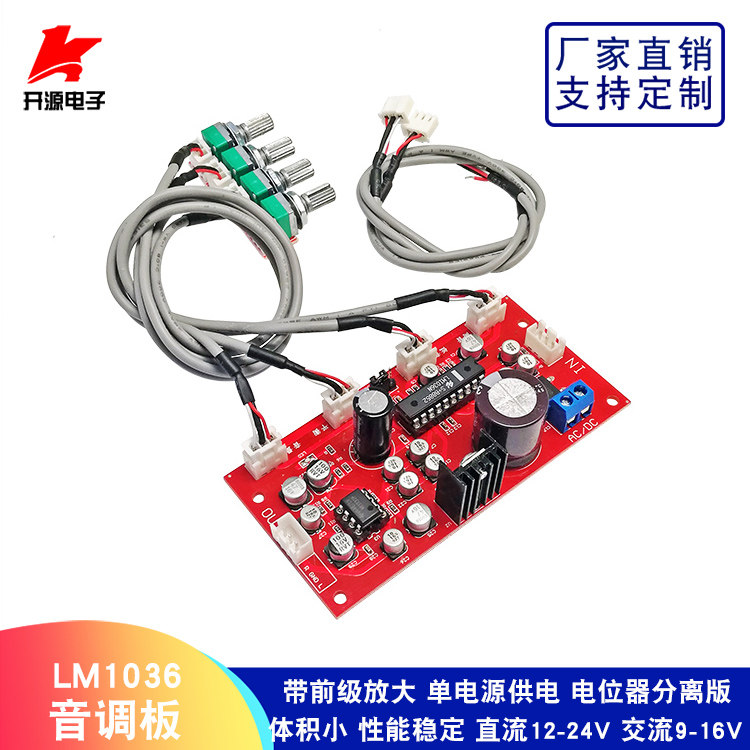

Потенциометр отделяется, не ограничивается расстоянием между установкой, и он более гибкий.
обновленная версия:
Благодарность питания составляет LF353+LM317+LM337 Сервопровод. Используйте 4 Импортированные 3300 UF/25 В.Схема переднего усилителя разработана со ссылкой на цепь «музыкальный факс» A1.
Снова пересмотрен: лучше добавить вторичную стабилизацию IC в LM4610.
Два резистора R15, R19 представляют собой R и L, переднее увеличение L -канала для регулировки сопротивления, которое можно скорректировать в соответствии с фактическими потребностями (по умолчанию усиливается в 5 раз, значение сопротивления составляет 33 тыс., Чем больше сопротивления, Чем выше увеличение, множественное сопротивление, сопротивление может быть от сопротивления. Выберите комнату 10K-56K. Примечание: увеличительное сопротивление платы-это патч, который можно заменить на патч-сопротивление 0603. То, что патч нелегко сварки, вы можете удалить две наклейки. -Платы с обеих сторон положения сопротивления пластыря.
Используйте op amp класса лихорадки OP275
Примечание. Напряжение на плате было отладлено до доставки. Вам не нужно регулировать регулируемое сопротивление этих двух положительных и отрицательных источников питания. Если вам действительно нужно регулировать, вы должны отключить два чипа OP AMP (чтобы избежать корректировки Регулировка (чтобы избежать регулировки. Напряжение асимметрично повреждено операционным усилителем).
Введение:
Тонный чип LM4610 используется для использования чипа OP -AMP -класса лихорадки OP275 в качестве усиления до уровня (эффект не -NE5532, такой как NE5532, сопоставим).
Принять LF353+LM317+LM337 Servo Power Design. Передняя стадия разработана со ссылкой на предварительную конструкцию «музыкального факса» (эта схема признана как хороший эффект). Операционный усилитель недостаточно для сжигания, и ее Можно легко заменить более Burn Op Amp само по себе, чтобы достичь идеального эффекта. -3D окружающая среда (3D -регулирующий потенциометр, с его собственным переключателем, может быть отключено и включает функцию 3D окружающей среды).
Рабочее напряжение: DC 12-24V
Коммуникация 9-16V
Размер доски: 100 мм*75 мм
Потенциальное расстояние между расстоянием: 22 мм (красная версия)
Общие задачи: ток звучание (помехи): источник электричества тональной платы должен быть питается независимыми трансформаторами. Лучший. Тип типа кольца не очень хорош.(Нет хорошего источника питания, эффект. Низкий шум нельзя говорить) При установке ось трехмерного потенциометра должна быть строго заземленной (объем, тройные, басы, баланс потенциометр, потому что он контролируется DC, там не будет вмешательства), в противном случае будет помехи.Потенциометр регулирует вне контроля, или функция является ненормальной: большая часть ситуации установлена на металлической панели. По некоторым причинам короткий загрязнение (4610 контролируется DC, управление коротким замыканием напряжения, а функция выходит из управления).При столкновении с такой проблемой вы должны удалить все пять потенциометров с панели и узнать причину короткого замыкания с панелью.
