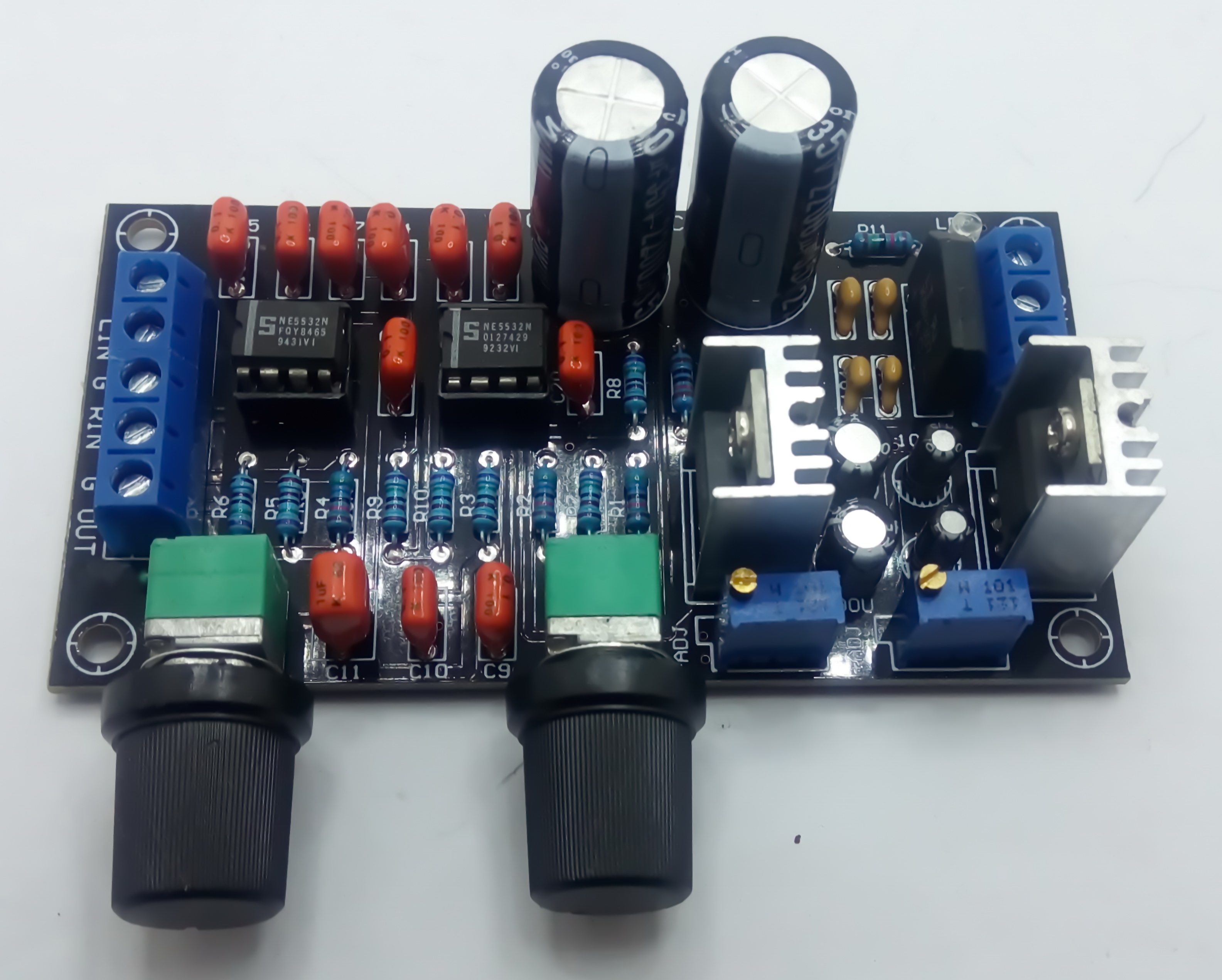

Лихорадка High Furex NE5532 Pure Ultra -Low Cannon Prelimers Tone Board Низкий низкий фильтр
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 12v
- 15v
- 18v
| Цвет: | 12v, 15v, 18v |
Лихорадка High Furex NE5532 Pure Ultra -Low Cannon Prelimers Tone Board Низкий низкий фильтр
Один: параметры
1: Напряжение мощности: двойной переменный ток 12V-24В;
2: Аудио вход: поддержка монокулярного переулка/двойной вход;
3: аудио вывод: одиночная дорога;
4: Диапазон регулировки частоты: 22 Гц-210 Гц;
Два: Описание схемы:
1: OP AMP принимает Texas Greater S5532, а емкость обработки сигналов - все используется Philips;
2: напряжение напряжения источника питания схемы принимает симметричную двойную мощность;
3: IC на плате платы использует конструкцию сокета, что удобно для замены IC;
4: Потенциометр использует тайваньский уплотнительный потенциометр;

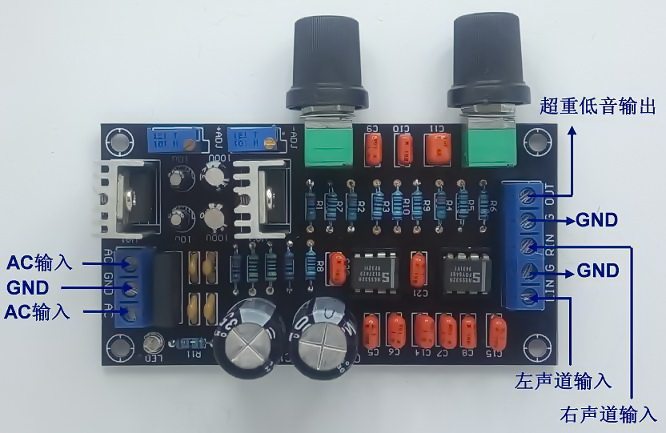

3: проводка схемы;

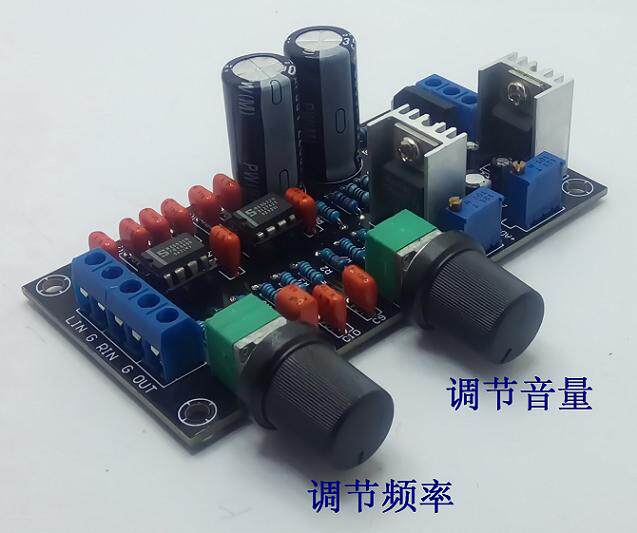

Четыре: роль двух потенциометров;
Потенциометр регулировки частоты:
  Этот потенциометр используется для изменения частоты выходного сигнала, диапазон составляет 22 Гц-210 Гц;
Примечание. Поскольку человеческое ухо не может слышать звук ниже 20 Гц, когда регулировка частоты потенциометра до конца, звука нет. На самом деле, звуковой выход, но частота этого звука слишком низка, чтобы услышать;
Пять: источник питания принимает симметричную формулу, отрицательно стабилизировал источник питания;
  предыдущие детали источника питания с низким уровнем пропускания составляли в основном 7812, 7912 для регулирующего напряжения. Фактически, 7812, 7912 также хороша, но напряжение асимметрично, то есть 7812 должно выходить положительное напряжение 12 В. 7912 должно Вывод отрицательное напряжение 12 В.
Примечание. Выход 7812 не является 12 В, и нельзя сказать, что это плохо, потому что 7812 имеет диапазон ошибок, и его можно считать нормальным, если он находится в пределах диапазона.То же самое относится и к 7912.
  из -за диапазона ошибок 7812 и 7912 он мало влияет на общую схему, но все еще оказывает влияние на аудио схему.
  В аудио схеме, особенно в малой схеме обработки сигналов, необходимо использовать положительный и отрицательный источник питания для всей производительности. В то же время также требуется качество питания.Вот почему некоторые хорошие бренды звука, потраченные на силу.
  IF 7812 Вывод 11,7 В (эта ошибка лучше) и 7912 Выход 12,4 В (эта ошибка также хороша, ошибка может достигать 12,8 В), чтобы положительное и отрицательное напряжение будет иметь разницу в 0,7 В.OP AMP будет иметь 0,7 В или даже больше искажения при выходе большого сигнала.

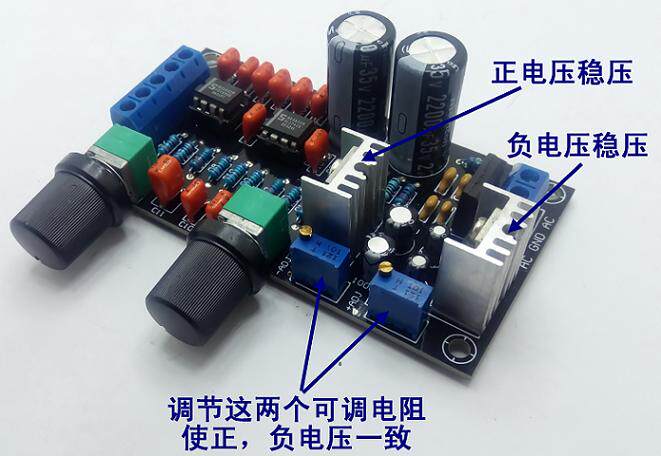

  Когда используется симметричная формула, отрицательный источник питания может избежать этой проблемы. Чтобы сделать положительное, отрицательное напряжение действительно симметричным, схема использует 2 -то точности сопротивления положительному, отрицательному регулировке напряжения, и цель - сделать положительное напряжение и отрицательное напряжение;
положительное напряжение и отрицательное напряжение этой платы были скорректированы при покивлении фабрики. Если это положительное значение версии 12 В, отрицательное напряжение составляет 12 В, версия положительного 15 В, отрицательное напряжение составляет 15 В, Положительное и отрицательное напряжение версии 18 В составляет 18 В. При использовании нет необходимости регулировать его.
  Если вам нужно настроить, пожалуйста, используйте как минимум 3 -дигит и половину цифровых метров для измерения.
6: Источник питания имеет источник питания 12 В, источник питания 15 В и источник питания 18 В;
  для NE5532 (то же самое для других OP AMP), эффективность эффективности работы также увеличивается после улучшения источника питания, а также увеличивается. Прямая производительность заключается в том, что некоторые детали также будут представлены; Глубина увеличится, и ощущение прочности будет улучшено. Если низкая частота может простираться до 30 Гц, вы можете получить один“&Rdquo; бас.
  каждая версия напряжения, пожалуйста, будьте оборудованы различными трансформаторами;
Выберите версию 12 В, пожалуйста, используйте двойной трансформатор 12 В 15 В 15 В. Рекомендуется использовать двойной трансформатор 15 В;
Выберите версию 15 В, используйте двойные 15 В двойные трансформаторы 18 В и рекомендуйте использовать двойной трансформатор 18 В;
Выберите версию 18V, пожалуйста, используйте двойные трансформаторы с 18 В 24 В. Рекомендуется использовать двойные трансформаторы 24 В;
