NE5532 Fever -Level Audio Front большой звуковой плата профессиональный уровень 2.0.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

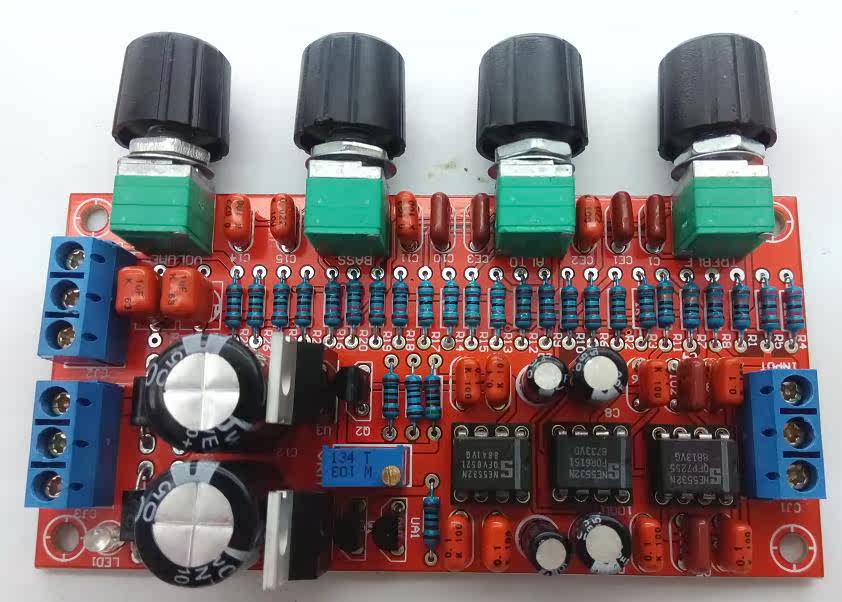

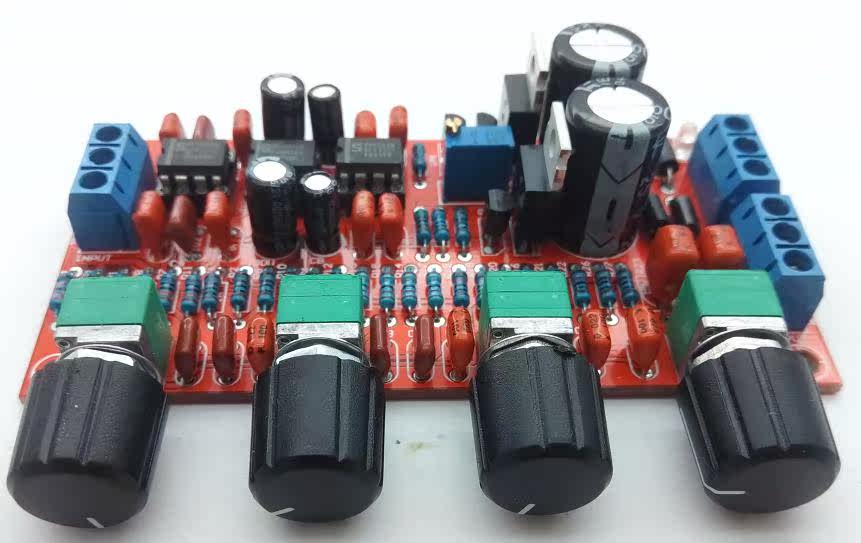

Оригинальный звуковой предусилитель ne5532, тональная плата 2,0, схема регулировки звукового эффекта
Особенности схемы:
- Выберите 4 высокого качественного уплотнения потенциометров, чтобы контролировать объем, бас, средний и тройный, равномерно и плавно.Под темно -глубоким, ярким в среднем звуке, прозрачном тройке, разрешение цепи всего звука лучше;
- Вся проводка печатной платы является разумной, гарантируя, что соотношение сигнала -к -noise гарантировано, а схема не имеет нижнего шума.Отличный усилитель мощности в пост -уровне опровергается, и уши близки к динамикам, когда уши близки к динамику без ввода сигнала;
- Печата толщиной 1,6 мм.
- В схеме выпрямителя больше не используется мостовой блок, а используется мостовой выпрямитель, состоящий из четырех быстродействующих выпрямительных диодов, для ускорения подачи питания в схему.“отвечающая скорость”ПредметыВ то же время каждый диод подключается параллельно бесконтактному конденсатору в качестве развязывающего конденсатора, который может отфильтровывать высокочастотные помехи в сети переменного тока;
- Фильтр -конденсатор использует два электролитических конденсатора 2200 UF/25 В для фильтрации положительного и отрицательного двухэтажного источника питания. В то же время, конденсатор с высоким частотой 104, подключен к емкости каждого 2200 UF, чтобы удалить высокочастотные интерференции из сетки. насколько это возможно, сигнал.
- OP AMP имеет оригинальные территории для Техаса, которая является разборкой (много преимуществ);
- Гнездо OP AMP высокого качества“Позолоченный”Розетка с круглым отверстием, удобная для вашего DIY.
- В схеме источника питания используется новая схема стабилизации напряжения класса А., формируя два симметричных положительного и отрицательного напряжения 12 В для обеспечения высококачественного питания NE5532.
Особенности силовой цепи:
В этой тональной плате используется новый источник питания класса A (схема источника питания TL431 класса A имитирована на Taobao). Метод питания принимает“Зеркальное изображение”технология обеспечения симметрии положительных и отрицательных напряжений;
1: Чтобы ускорить подачу питания на сигнал“Время отклика”, схема питания координируется четырьмя быстродействующими выпрямительными диодами (его“Время восстановления инвари”и“Частота отсечения”Его нельзя сравнить с обычными диодами и стековыми мостами. Эти два параметра можно найти на Baidu самостоятельно), а затем для сервопривода используется NE5532;
В сервоИС здесь не используются обычные операционные усилители, такие как LM358, а также используется большой S5532, главным образом из-за его высоких характеристик.“Коэффициент конверсии”Предметы
2: Чтобы обеспечить симметрию положительного и отрицательного источников питания в реальном времени, в схеме используется глубокая обратная связь, так что отрицательное напряжение всегда подчиняется положительному напряжению;
То есть отрицательное напряжение изменяется при изменении положительного напряжения, и отрицательное напряжение положительного напряжения не изменяется; например, положительное напряжение составляет 12 В, тогда отрицательное напряжение должно быть 12 В; положительное напряжение составляет 13,1 В. Всегда быть последовательным; обеспечить сильную гарантию для хорошего качества звука;
Благодарность имеет хорошую производительность напряжения напряжения, а Ripples имеет высокое соотношение сигнала -noose. В нашем магазине есть специальное обсуждение статьи о источнике питания. Подробнее, см. Содержание дискуссии о питании в этом магазине;
Особенности схемы:
1: конденсаторы в цепи:
В схеме используются конденсаторы двух типов: Philips (ярко-красный конденсатор) и Panasonic (темно-красный конденсатор).Сравнение конденсаторов Philips по слуху”Прохладный, прозрачный”, конденсаторы Panasonic сравните по слуху“Теплый, мягкий”, это хорошая комбинация — поместить эти два типа конденсаторов в одну цепь, что улучшает звучание схемы.“Фон очень чистый“,никто“Грязь с водой”Ощущение такое, что каждая звуковая полоса точно позиционирована и более приятна для ваших ушей.
2: заказ в цепи:
Операционный усилитель импортирован из США.“Большой с”ОУ 5532, NE5532 очень классический, у него хороший сигнал.”Коэффициент конверсии“Это недостижимо для многих операционных усилителей. Существует множество типов NE5532, в основном производимых в Техасе, США.“Большой с”5532 красивый голос;
3: потенциометр в цепи:
CCP имеет четыре потенциометра, которые регулируются до высокого, среднего, низкого и основного голоса.
Примите герметичный потенциометр Тайваня, чтобы точно отрегулировать качество звука.
Этот тип потенциометра имеет хорошую стабильность и относительно высокую точность.Он участвует в схеме.“Низкий роскошный фильтр“и”Высокий роскошный фильтр“,”Фанерный фильтр“Его можно очень удачно расположить, что делает сегментацию трех частотных диапазонов: высоких, средних и низких частот более точной.
Основные моменты схемы:
NE5532 принимает положительное отрицательное симметричное напряжение для формирования источника питания схемы,
Эта схема стабилизации напряжения класса А принимает“Зеркальное изображение”Схема, гарантирующая, что положительное и отрицательное напряжения могут поддерживать симметрию в реальном времени.То есть отрицательное напряжение всегда может подчиняться положительному напряжению.Например, когда положительное напряжение составляет 12 В, отрицательное напряжение автоматически стабилизируется на уровне минус 12 В;когда положительное напряжение составляет 15,5 В, отрицательное напряжение автоматически стабилизирует напряжение на уровне минус 15,5 В. Другими словами, положительное напряжение является таким же положительным, как отрицательное напряжение является таким же отрицательным, чтобы обеспечить симметрию положительного и отрицательного напряжений.
Зеркальная схема – это особая схема в электронных схемах. Давайте воспользуемся аналогией: когда вы смотрите в зеркало, вас двое. Как переместить того, кто в зеркале?”ты“Как это будет действовать; если у вас положительное напряжение, отрицательное напряжение похоже на то, что в зеркале”ты“.Эта аналогия дает понять, что схема формирования отрицательного напряжения аналогична схеме формирования положительного напряжения.“Зеркальное изображение”(Проще говоря, зеркальное отображение — это“изображение в зеркале”), в этом случае симметрия положительного и отрицательного напряжения очень хорошая.
Как правило, 7812 и 7912 используются для схем положительного звукового цепи и переднего усилителя. Отрицательное напряжение напряжения и напряжение напряжения могут быть получены в теории. Из -за разницы в компонентах 7812 может быть только+11,72 В или только 12,2 В. Короче говоря, это может быть около 12 В, потому что трехэтажная стабилизация IC 78 -й серии и 79 -й серии может иметь 10%диапазон ошибок).Для отрицательного напряжения 7912 может составлять только -12,8 В (выходной сигнал отрицательного трехместного регулятора, как правило, высок, но также находится в диапазоне 10%ошибок);
В этом случае проблема возникает. Этот 10%диапазон ошибок делает+12V и -12V невозможным быть симметричным. Почти все звуковые цепи и схемы передних усилителей используются, если положительные отрицательные три -конца (7812, 7912) Принято (7812, 7912) напряжение напряжения и отрицательное напряжение являются асимметричными; их положительное напряжение и отрицательное напряжение являются асимметричными;
Аудиосигнал состоит из полу недель, и он состоит из полу недель.Обычно пол недели и негативные пол в неделю
Точно так же (но в разные стороны, один вверх, другой вниз).Когда тональная схема усиливает или ослабляет определенный компонент сигнала, положительное напряжение обеспечивает энергию для положительного полупериода сигнала, а отрицательное напряжение обеспечивает энергию для отрицательного полупериода сигнала.Если два напряжения равны, положительный полупериод и отрицательный полупериод усиленного сигнала равны, и аудиосигнал не имеет искажений.Как показано на рисунке 1 ниже:
Рисунок 1 Увеличивающий аудиосигнал неплохо
На рисунке выше, после того, как входной сигнал усиливается усилителем, амплитуда выходного сигнала становится больше, а полу -недельный полузащитный сигнал и амплитуда отрицательной полунедельной, то есть этот сигнал имеет не вызвано искажения после усилителя усилителя.
Чтобы сигнал действительно усилился, необходимо выполнить два условия:
1: собственная схема усилителя не может показаться нелинейной;
2: Питание усилителя должно быть симметричным, то есть, если положительное напряжение равно+12 В, отрицательное напряжение должно быть -12 В (если положительное напряжение составляет+11,7 В, отрицательное напряжение должно быть -11,7 В. Симметрия. );
Пока эти два условия выполняются, положительные и отрицательные полупронции увеличенного аудиосигнала являются симметричными и не вызывают искажения;
Если положительное напряжение больше отрицательного, амплитуда положительного полупериода усиленного аудиосигнала будет больше, чем отрицательного полупериода, как показано на рисунке 2 ниже:
Рисунок 3
На рисунке 3 амплитуда положительного полупериода выходного сигнала значительно меньше отрицательного полупериода. Причина такого искажения сигнала также вызвана несимметрией положительного и отрицательного напряжения источника питания (положительное напряжение меньше отрицательного).Как и в случае с рисунком 2, хорошего качества звука добиться невозможно.
Две ситуации на рисунках 2 и 3 выше — это то, чего не хотят все любители звука;Электропитание является гарантией нормальной работы схемы. Даже если схема отличная и продвинутая, при плохом источнике питания она не сможет работать так, как должна.
электричествоИсточник обеспечивает энергию для цепи. Как видно из приведенного выше примера, пока питание любой аудиосхемы отличное, до этого еще далеко.“хороший голос”Недалеко. Другими словами, любая схема обработки звука, если она может гарантировать, что амплитуда положительного полупериода и отрицательного полупериода сигнала после обработки сигнала равна, то эта схема является схемой высокой точности и может воспроизводить звук.“Очень освежает”Качество звука.
так“Высококачественный звук”Это не что-то недосягаемое для обычных любителей звука.Вам нужно сделать всего две гарантии:
1: положительный и симметричный источник питания;
2: схема обработки сигналов;
Эти два пункта гарантируются положительным сигналом и симметричным.Звук десятков тысяч юаней также делает статью об этих двух точках.
NE5532 - очень классический OP AMP. Это было уже более 30 лет. Многие супер классические схемы появились в течение этого периода.Ни одна из этих цепей не использует положительный и отрицательный источник питания напряжения.
TL431 является точным эталонным эталонным интегрированной цепи, и стабильность температурного коэффициента и напряжения очень хороша;
Стабильная схема этого источника питания использует TL431 в качестве вспомогательного сервопривода NE5532, 4 -скоростной диодной координации, положительный, отрицательный источник питания связан с обратной связью, чтобы сформировать полную систему питания, так что эти две схемы похожи на одну схему.Позитивное, отрицательное и реальное симметричное напряжение обеспечивает положительное отрицательное напряжение 12 -В для NE5532; эти два напряжения являются автоматическим симметричным, не будет положительного напряжения большого или менее отрицательного напряжения, или отрицательное напряжение больше, чем положительное напряжение ПолемЧтобы обеспечить положительный аудиосигнал, симметрия полкунки.
“мастер”существовать“Мотоцикл”Большое внимание мы уделяем электропитанию. Можно сказать, что если не обращать внимания на питание в аудиосистеме, то даже в HI-FI-дверь не пройти;
Этот“Зазор”Можно сказать, что метод подачи питания, сделанный своими руками, очень прост в создании прекрасного звука.Что это лучше, чем обменять что-то?“Дополнительный компонент”Гораздо доступнее.
Второй момент схемы: Отмена
Для выпрямления мостового стека используются 4 диода быстрого восстановления;
Характеристики выпрямления быстродействующих выпрямительных диодов лучше, чем у обычных диодов и мостовых стеков. Для ускорения подачи питания в схему”отвечающая скорость“Для выпрямления будут использоваться высокоскоростные выпрямительные диоды, а источник питания звука не будет отличаться;
Третий выделение схемы: отмените конденсатор связи, чтобы сформировать схемы обработки звука постоянного тока.

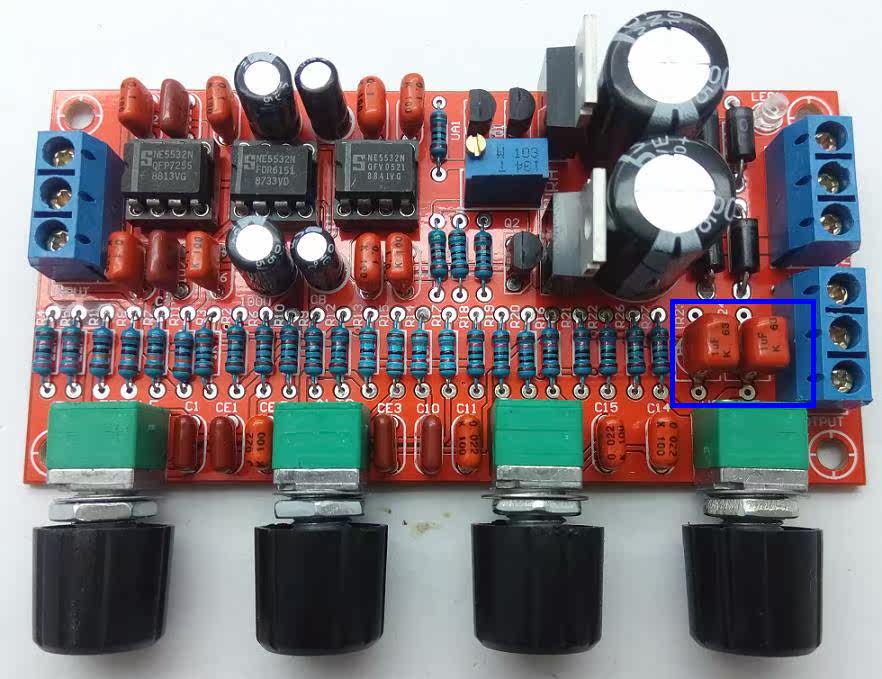

Посмотрите на два конденсатора в синей рамке на рисунке выше;
Эти два конденсатора являются конденсаторами связи, так называемыми“связь”Это значит отправить сигнал с этого уровня схемы на следующий уровень схемы.
Как показано ниже:
На приведенном выше рисунке существует четырехэлектрическая схема обработки и конденсатор связи (C1, C2, C3) на всех уровнях добавляется. Передача сигнала зависит от этих конденсаторов.
Частотный диапазон аудиосигнала составляет 0 Гц-20 кГц. Чем ближе сигнал, тем ниже частота 0 Гц (это бас, бас с избыточным весом вблизи 0 Гц), тем выше сигнал ближе к 20 кГц, тем выше частота частоты 20 кГц (это тройные).
Одной из особенностей конденсаторов является то, что“Проходите высоко и сопротивляйтесь низкому”Это означает, что высокие частоты могут легко пройти через конденсатор (чем ближе высокие частоты к 20 кГц, тем легче пройти через конденсатор), в то время как басам трудно пройти через конденсатор (чем ближе сигнал к 0 Гц, тем труднее пройти через конденсатор).Чем ниже частота, тем труднее басу пройти через конденсатор. Если бас не сможет пройти через конденсатор, то супербасу будет еще труднее пройти через конденсатор.это какой-то“Гореть”Часто говорил:“Для аудиосхемы своими руками, чтобы получить”Четкий и красивый”Высокие и средние частоты звучат легко, но чтобы получить“Шокирующий”Бас сложный.Из-за наличия в цепи емкости связи,будет сигнализировать о низком уровнеЗвук блокируется и бас не может пройти. Это очень важная причина;
Здесь вы можете сказать, что конденсатор связи будет увеличен, или конденсатор сцепления удаляется, так что весь аудиосигнал (высокий, средний, низкий) может быть отправлен из этого класса в следующую классную схему.
Правильно, это действительно так. Когда эти конденсаторы будут увеличены или удаляются, качество звука будет иметь качественный скачок в смысле слуха.
Но помните, что необходимо принять соответствующие меры в схеме после удаления конденсатора связи, иначе появятся новые искажения.Поскольку в цепь помещен разделительный конденсатор, егоНа самом деле это не бесполезно (конкретные функции разделительных конденсаторов можно найти в других статьях этого магазина и конкретно здесь обсуждаться не будут).
Возможно, прочитав это, вы почувствуете себя немного“Зудящий”и“Рука зуд”, я хочу попробовать, эта схема может реализовать вашу“Будь осторожен”Сущность
См. картинку выше“Синяя рама”В коробке есть два конденсатора емкостью 1 мкФ, эти два конденсатора являются конденсаторами Philips, эти два конденсатора сильно влияют на качество звука;
1: Увеличьте емкость этих двух конденсаторов до 10 мкФ. Нет сомнений, что низкие частоты уменьшатся.“Расширять”; Потому что чем больше емкость, тем больше влияние на сигнал.“импеданс”Чем он меньше, тем легче проходят низкие частоты (бас); эта теория подходит для любой аудиосхемы,Для любой аудиосхемы“Мотоцикл”Если вы хотите получить хороший и шокирующий бас, то можно увеличить емкость связи в схеме;
Заменить его можно на Panasonic, Weimar, полипропиленовые и другие дополнительные конденсаторы. Все эти типы конденсаторов хороши, это зависит от потребностей каждого человека.“вкус”Да, но источник звука должен быть хорошим.
2: Замените эти два конденсатора на электролитические конденсаторы (10 UF); фактически, как связь, невидимые конденсаторы и полярные конденсаторы отражаются в двух разных качествах звука.
Его можно заменить обычным электролитическим или замененным на черный King Kong, Ruby, Sanyo и другие добавки. Различные электролиты будут иметь разное качество звука;
3: Удалите эти два конденсатора.В схеме подготовлены отверстия (4). В синей рамке на рисунке выше с обеих сторон каждого конденсатора есть два отверстия. Установите резисторы в эти два отверстия (то есть используйте два резистора для замены двух конденсаторов). Не имеет значения, больше или меньше значение сопротивления, поскольку в схеме резистор оказывает одинаковое блокирующее действие на сигналы всех частот (не так, как конденсаторы и катушки индуктивности).“выбирать”сигнал);
Рекомендуется установить резистор 1K;
Когда эти два разделительных конденсатора удалены, вся тональная схема не будет иметь разделительного конденсатора и возникнет так называемый“Схема постоянного тока”;Все, кто проигрывает аудио, знают это,“Схема постоянного тока”Лучше всего подходит для низкочастотных сигналов. Это инструмент, позволяющий“сердцебиение”Схема.
Несколько слов: если вы хотите получить звук“хороший голос”, от источника звука, предусилителя, усилителя, динамиков, эти аспекты нельзя игнорировать.Если хорошая аудиосистема оснащена дрянным источником звука или дрянным усилителем, ха-ха, можно сказать только, что она клянчит работу с золотой миской для риса в руке.

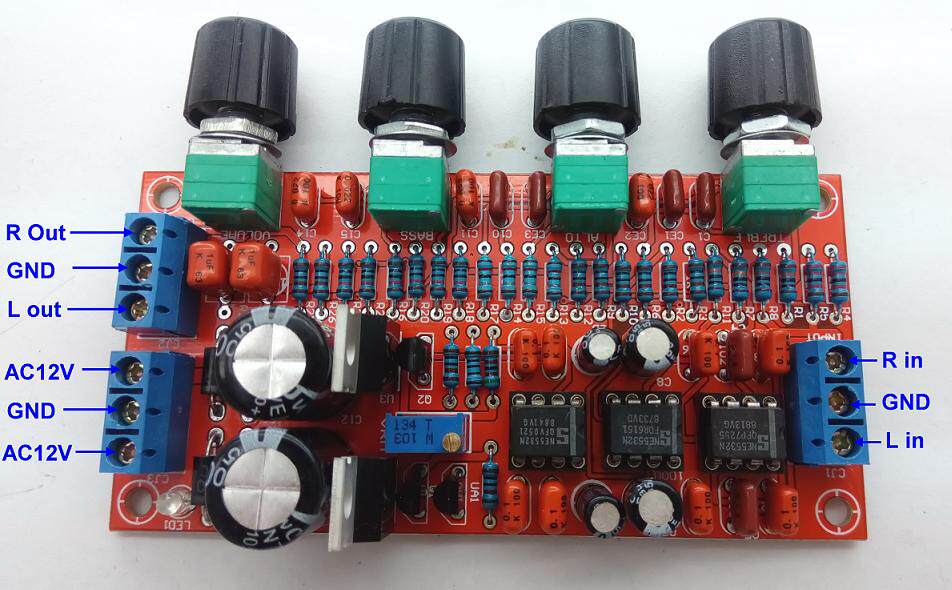

Схема подключения:
