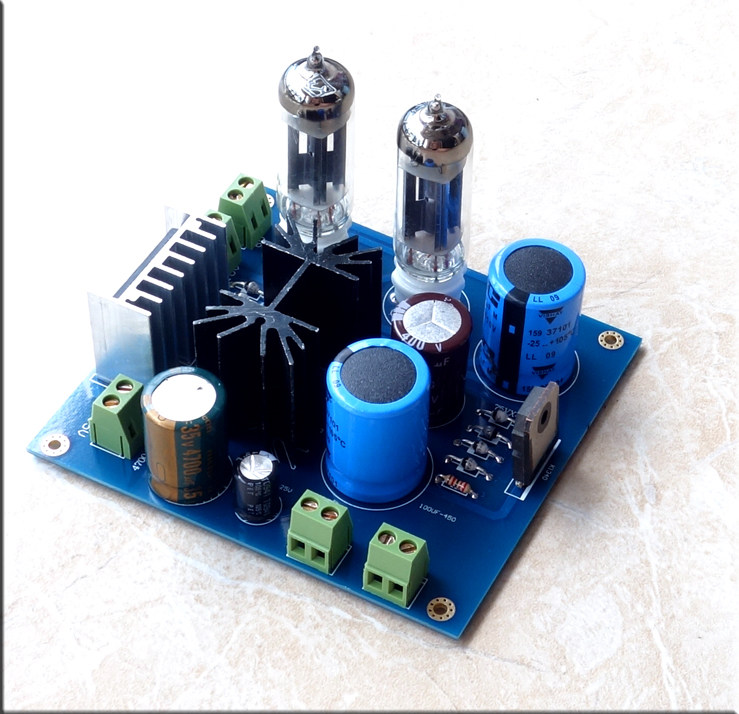

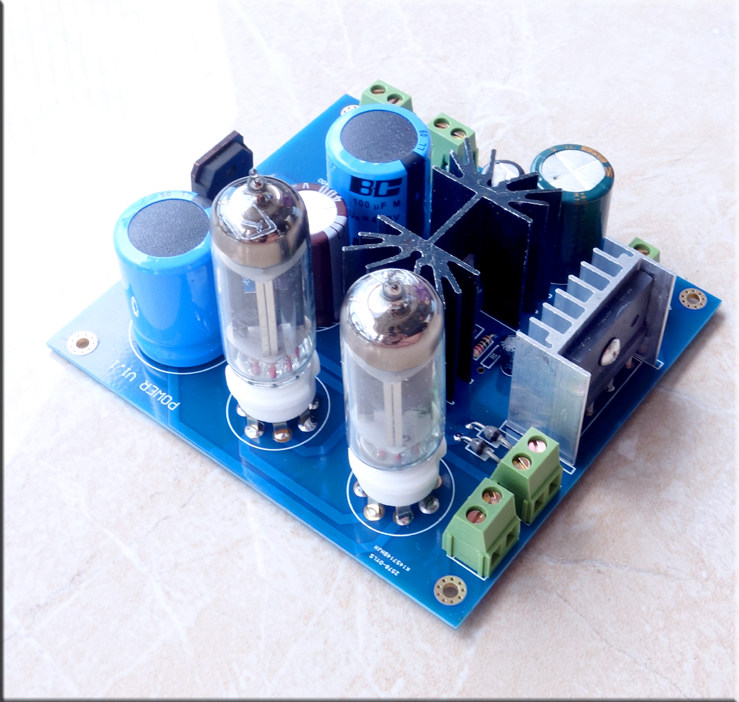

Лысый фронт -LEVEL/6Z4 ПЕРЕКЛЮЧЕНИЕ ЖИЛЕЙНА/Электронная трубка/усилитель мощности Специальное высокое напряжение накаливания/фильтрации.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Комплект должен быть сварен сам по себе
- 1 Золотая плата
- Тест доски продукта
| Цвет: | Комплект должен быть сварен сам по себе, Тест доски продукта, 1 Золотая плата |
Специализирован для высококачественных электронных усилителей мощности и стабилизации, используемых на передней стадии. Материалы и смеси очень хорошие. В частности, используется два выпрямления электронных труб 6Z4.Это намного лучше, чем исправление диода в аналогичных досках.

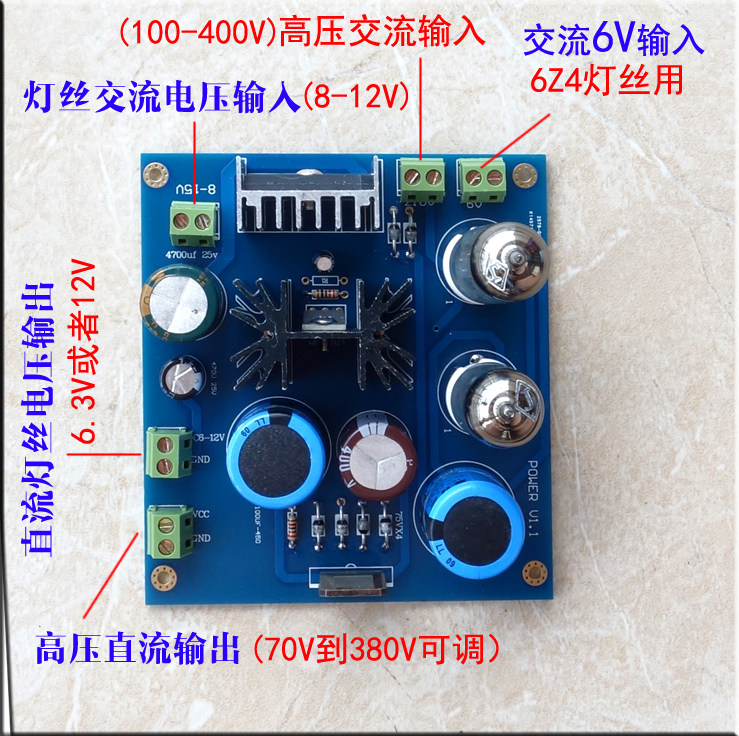

Напряжение накаливания регулируется, и он может выходить 6 В или 12 ВМаксимальный ток составляет 3А
1: используйте 2совершенно новыйPhilips BC Original Filter Concacitor, посвященный машине желчного пузыря, звук европейских звуков.
2:Фильтр филаментов использует стабилизацию LT1085 3A, ток составляет 7812 футов, а рябь ниже
3: Принять стабилизацию связывания трубки в полевом эффекте, эффект лучше, чем общая стабилизация.
4: Используйте двойной обратный мост из желчного машины 6Z4, который намного лучше, чем выпрямление диода
5 Пчетная плата -с двумя покрытиями, очень атмосферным и красивым атмосферным и красивым
Размер: 108 ммх98 мм

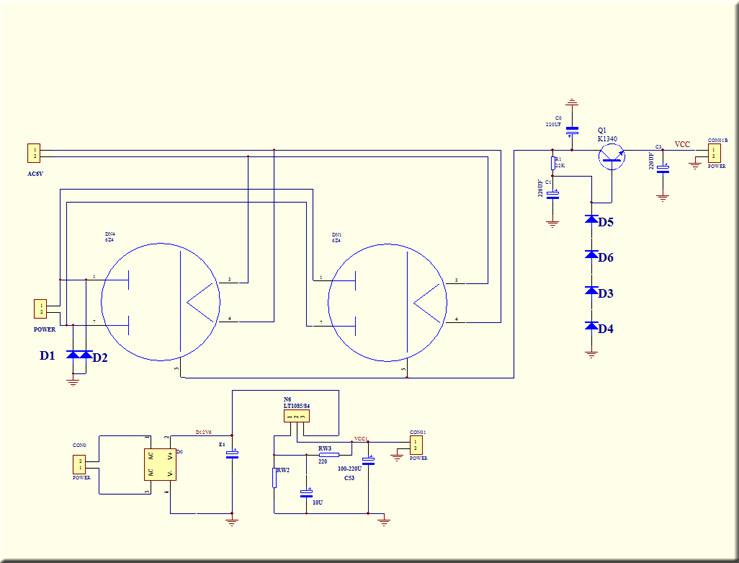

Выходное напряжение напряжения напряжения высокого напряжения связано с входным напряжением, и изменяется входное напряжение, а выход может быть стабилизирован при значении.Предполагая выходную 100 В, тогда входной трансформатор отвечает за напряжение, чем 100 В, например, 110 В, 120 В.На плате связано 4 зарезервированных позиция, подключенные последовательно. Параметры этих четырех трубок напряжения определяют выходное напряжение. Предположим, что используется регуляторная трубка 1 75 В, а другие трубки напряжения соединены. в последователе, а оставшиеся 2 используют короткий замыкание провода, поэтому выходное напряжение составляет 150 В.По аналогии, пробирки стабилизации напряжения 4 75 В устанавливаются с выходом 300 В!Пересечение
Трубка стабилизации по умолчанию 4 75 В
Существует место, чтобы изменить картинку. Выход конденсатора с помощью электронной трубки достаточно, чтобы использовать 47 UF.
