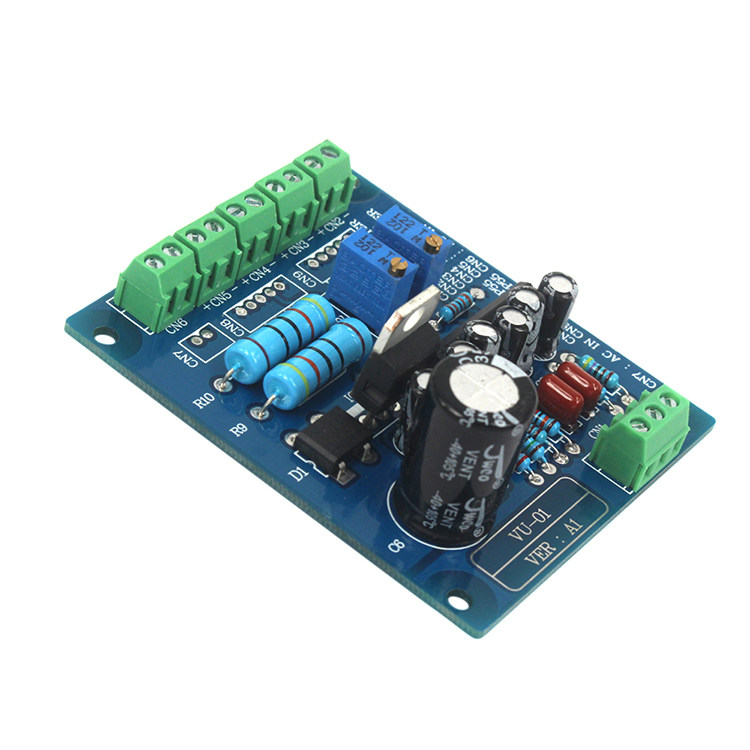

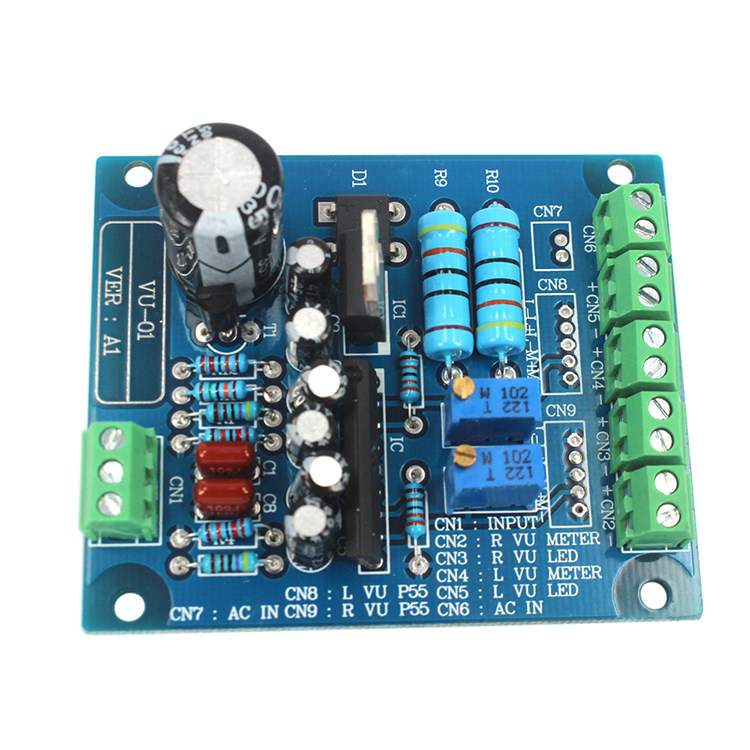

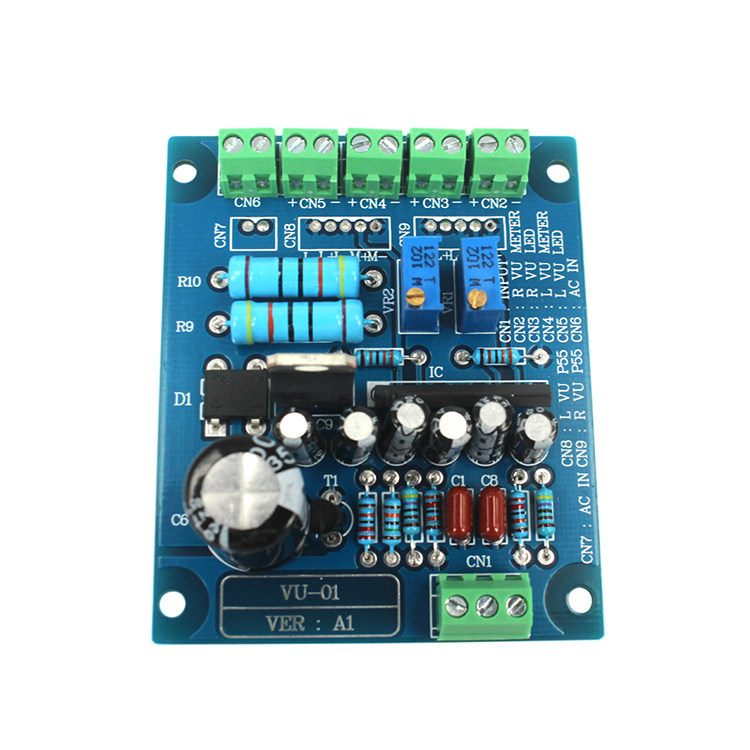

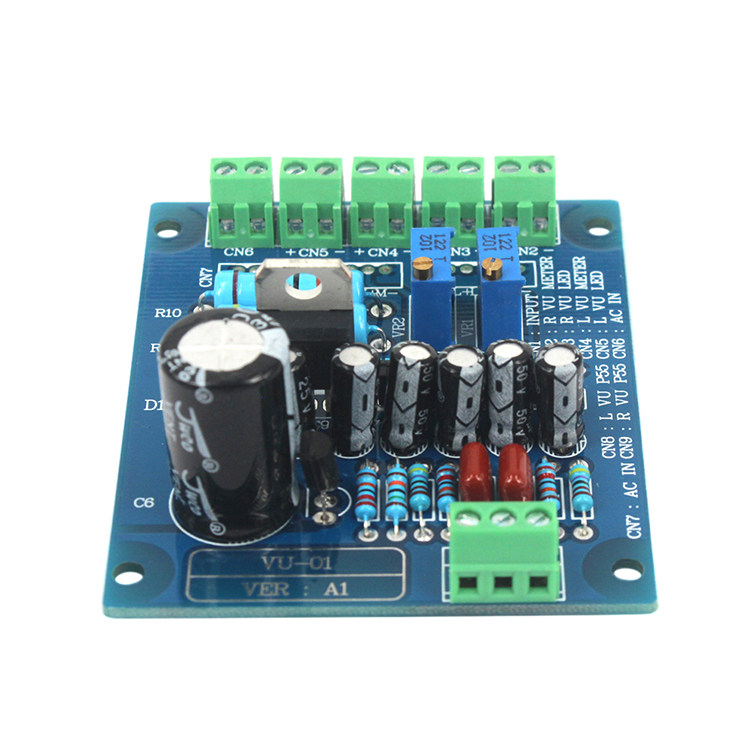

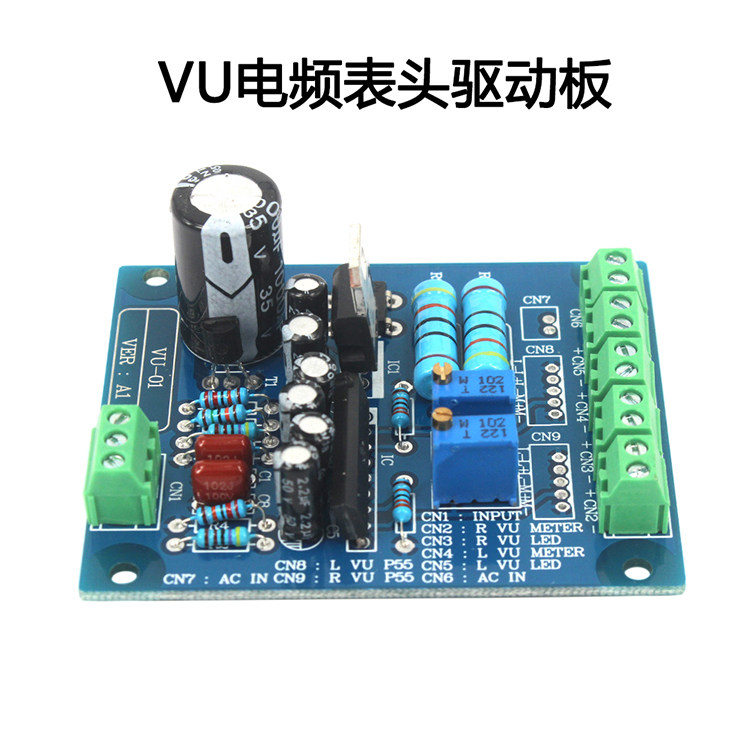

Vu Surface Driver Board Уровень приводной платы приводной плат
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

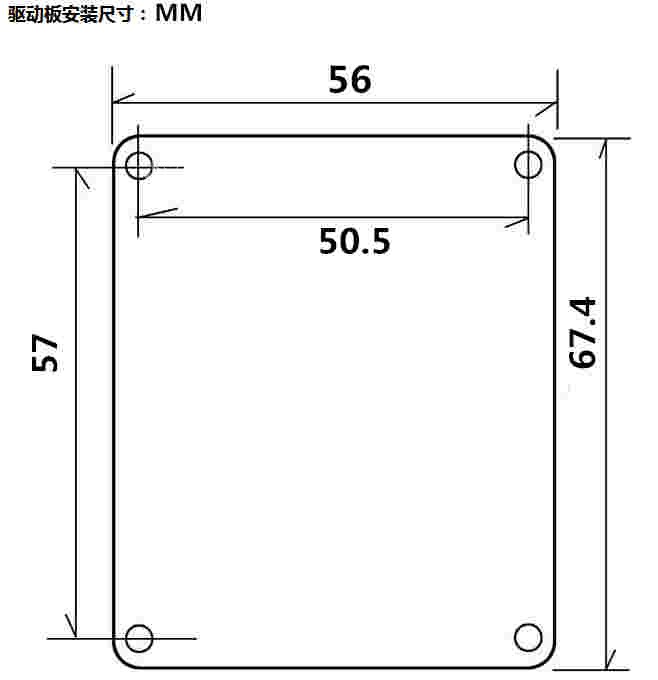

линейка для установки печатной платы, Рамка: 67,4 мм*56 мм, Размер установки винтового отверстия: 57 мм * 50,5 мм Винты подходят для винтов М3. |
Некоторые характеристики этой приводной доски
1. Используйте профессиональную микросхему драйвера аудио VU, а не TA7318, который мы использовали ранее.Эта микросхема содержит схему динамического сжатия квадратного корня и логарифмические выходные характеристики, позволяющие избежать явления, при котором указатель не перемещается для малых сигналов и достигает нижнего предела для больших сигналов.
2. Эта микросхема имеет функцию отключения звука. Когда он включен, вывод функции отключения звука получит низкий уровень. Это позволит избежать явления опускания указателя вниз при включении питания.Чтобы соблюсти привычку включать телефон, указатель будет качаться с небольшой амплитудой.
3. В схеме используется источник питания переменного тока 12 В вместо источника питания постоянного тока TA7318 с минимальным напряжением 20 В, что очень удобно в использовании.

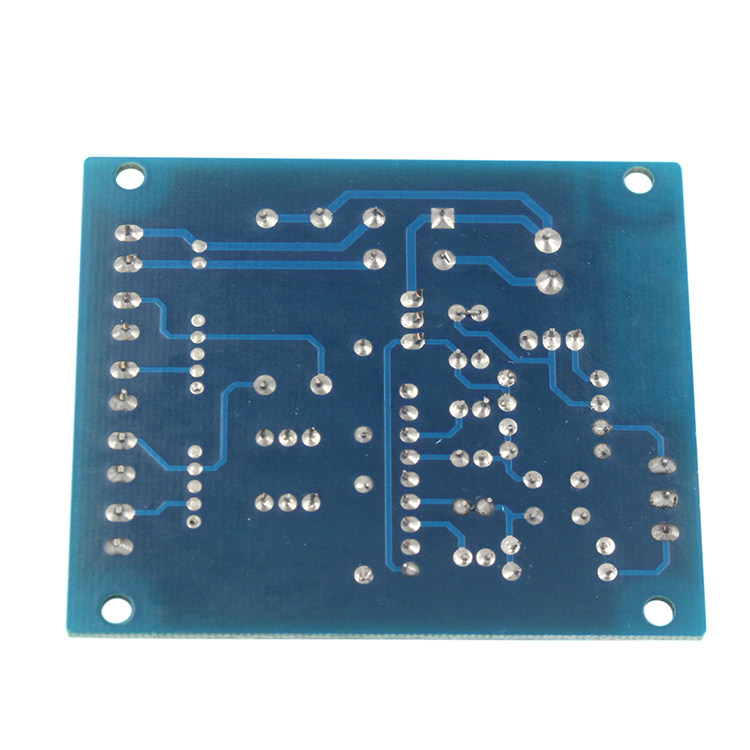

4. Целью использования двусторонней печатной платы является обеспечение прочности обжимных клемм и предотвращение ослабления клеммных колодок после многократного подключения.
5. Каждая плата драйвера была протестирована и отрегулирована на нашем профессиональном испытательном стенде для обеспечения стабильного качества.
6. Дизайн и расположение платы драйвера красивы и разумны, нет помех или самовозбуждения.

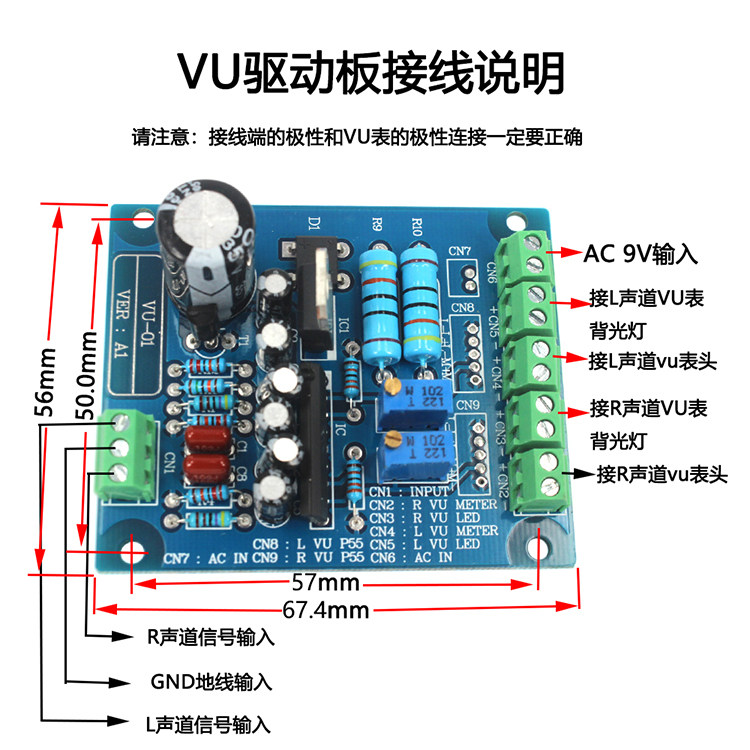

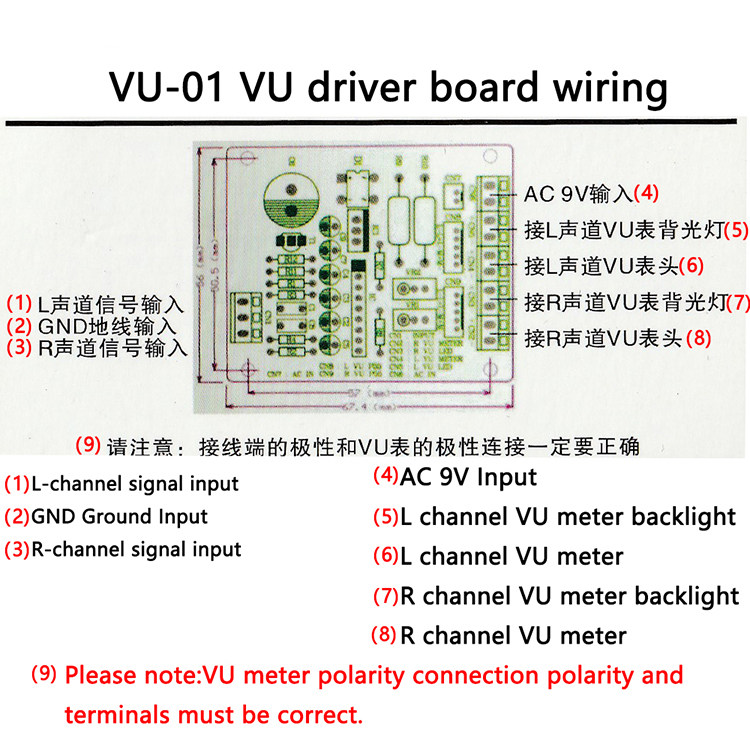

Карточка с инструкциями по подключению
Каждая плата снабжена красиво напечатанной карточкой с инструкциями по подключению. Пожалуйста, подключите правильно в соответствии с розеткой счетчика. Если подключить неправильные провода, может возникнуть риск перегорания счетчика.
Профессиональный испытательный стенд
Каждая доска была протестирована и отрегулирована на нашем профессиональном испытательном стенде. Особых требований нет. Мы вводим мощность 1 Вт/8 Ом (2,83 В) и используем измеритель P-55 для нагрузочного тестирования. Размах указателя соответствует шкале 0 дБ.Если у вас есть особые требования, напишите нам.Помимо регулировки нагрузочного потенциометра, можно рассмотреть и регулировку раскачки со стороны схемы деления входного напряжения.Яркости светодиодной подсветки можно добиться, регулируя номиналы сопротивлений R9 и R10. Учитывая электрические параметры подсветки, ее можно легко рассчитать в соответствии с законодательством Европы.
Инсульт терминал
Выбранные нами обжимные клеммы имеют умеренную высоту. Самое главное, что метод обжатия очень разумен и позволяет прочно сжимать провода различных размеров и диаметров.Кроме того, мы используем двустороннюю плату, а площадки для пайки обжимных клемм относительно прочные и их нелегко ослабить.
Пожалуйста, обрати внимание:
Модель микросхемы, используемой в этой схеме, была доработана. Пожалуйста, учтите это перед покупкой. Эта бюджетная плата на 100% протестирована и сертифицирована при выходе с завода.
