6J8P 6SJ7 717A Предварительные предварительные выпрямители электронных трубки 5Z4P без высокой стоимости шума.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Печата пусто
| Цвет: | Компонент и электронная трубка на одной стороне, Электронные трубки на верхнем слое компонентов платы на нижнем слое, Печата пусто |
Этот продукт может быть приобретенен агентами.
Ссылка на поддержку индуктора:https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-12860948818.9.w0303g&id=524354858155
Вспомогательный адрес соединения трансформатора:http://item.taobao.com/item.htm?id=539406016141

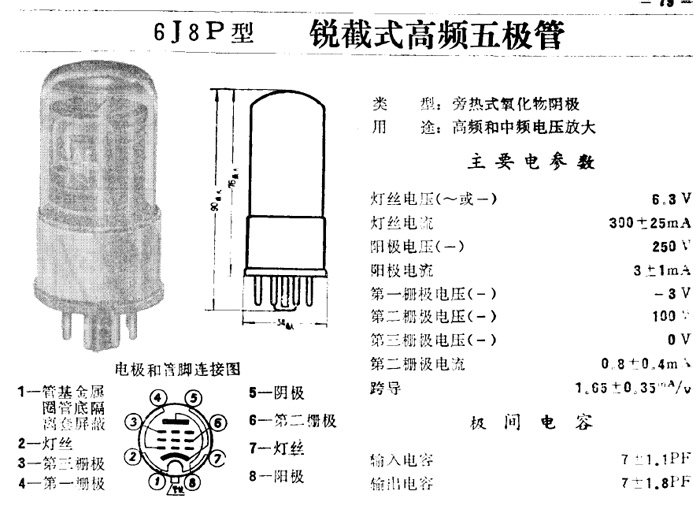

Этот предварительный уровень использует домашнюю трубку 6J8P (пятиэтапная трубка со средней и высокочастотной усилием напряжения).
информация о продукте
Все компоненты в этом продукте являются оригинальными, простыми и невинными и чистыми качеством; использование высококачественных оригинальных деталей не только гарантируется качеством безопасности и длительным сроком службы. Также важнее, чтобы реальная производительность достигла сильной гарантии целей дизайна.Погоня за высоким качеством является последовательной целью нашего магазина.
1. Используйте оригинальные новые компоненты
2. Высокое напряжение питания фильтруется с помощью метода CLRC (конденсатор-индуктора-устойчивость), и на плате вообще нет транзистора.Выпрямительная трубка использует 5Z4P, которая обеспечивает достаточный ток.Филамент питается от AC, а звук оживлен и не жесткий.Высоковольные фильтрующие конденсаторы изготовлены из японских химических веществ 33 UF и голландских Philips 150 UF.Два терминала разработаны на плате, которая может подключить два индуктора, но на самом деле уровень шума довольно низкий, когда индуктор не используется.
3, конденсатор выходного соединения использует гонконг-рика оловянная пленка 4700p+Гонконг Te 2.2ufmkp пленка пленки Внутри!
4. Точность выбора сопротивления&Plusmn; 1%Пять -Трирующая металлическая мембрана сопротивление, сильная стабильность.
5 Качество печатной платы.Проводка печатной платы использует небольшое заземление, чтобы обеспечить хорошее соотношение сигнал / шум платы.
6  Потенциометр теперь изготовлен из тайваня 09 B100K Plomb Handling Handliometer.Потенциометр подключен перед входом сигнала предыдущей стадии.Чтобы справиться с проблемой шумового пола с электронными трубками, мы много раз пересмотрели эту версию, чтобы спроектировать этого предшественника с очень тихим фоном.
7. Доставка по умолчанию с домашней Changsha Shuguang 6J8p J Polar Electronic Tube, выпрямительная труба Dawn 5Z4P.
8. Размер доски: 150 мм*100 мм, высота 110 мм (5Z4P Высота). Труба на внешней стороне установки шасси.
9,  рабочее напряжение: 300V-0-300V 45MA; 3,15V-0-3.15V 2A; 5V 2A , если катушка дросселя не используется, терминал L-L должен быть коротким.(Этот магазин имеет соответствующий высококачественный канал чистого медного проволочного трансформатора) Адрес соединения:
10  применимо любой задний усилитель питания.
[Технические характеристики]]
1. Чувствительность ввода (чувствительность ввода): 200 МВ
2. Выход напряжения: 2 В (RMS THD<0,03%) -16 В
3. Соотношение сигнала и шума (отношение S/N): 96 дБ
4. Частотная характеристика (частотная реакция): 10 Гц-40 кГц (-0,5 дБ)
5. Входной импульс: 100 кОМ
6. Выходной импеданс: 2KOM
7, Изоляция канала: 65 дБ

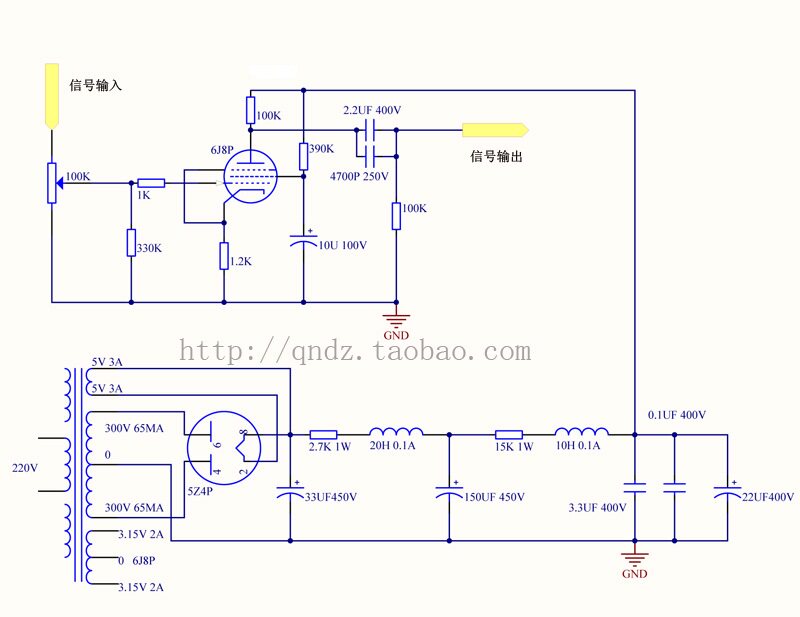

Справочная принципиальная диаграмма: (См. Его архитектуру схемы, параметры компонентов подлежат фактическому объекту платы)

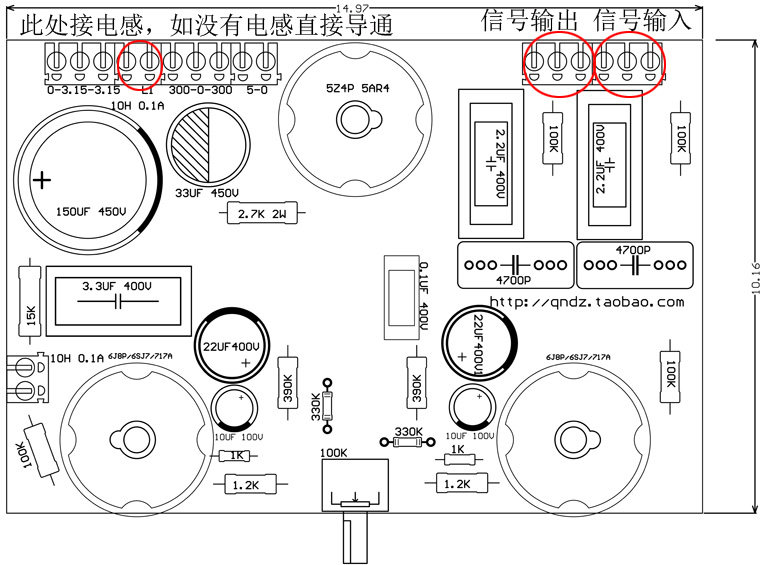

[Электронная трубка и оригинал сварены на той же стороне, а выпрямительная трубка 5Z3P на рисунке ниже предназначена для демонстрационных целей.
