Предварительная электронная дуплексная частотная доля
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Красный, Зеленый, Синий, Золотой, Сиреневый, Серебряный |
С этого момента, принятие этого портфеля или модуля пустого платы предоставит схематическую диаграмму этой платы.Пересечение(Просто оставьте адрес почтового ящика)
Друзья в Гонконге, Макао и Тайване могут связаться с продавцами для доставки с SF Express (груз может быть оплачен и оплачен за предоплату), или это может быть взят непосредственно через третьи партийные международные трансферные услуги.
Введение в переднюю часть электронного дивизионного платы:
Частота частота изготовлена из модулей для облегчения замены, и после того, как точки связывания, которые не могут быть изменены, это является основным моментом этой платы! Linkwitz-Riley(Ссылка Куитц-Райли) Частые схемы, на протяжении десятилетий, показатели эффективности были полностью подтверждены и были предпочтительнее энтузиастов по всему миру!

Твердый тройный, левый бас иПравое деревоправильноБас, вы можете напрямую продвигать 4Дорожный усилитель цепь.
  не обязательно измениться.
Наш магазин использовал этот счетчик, чтобы сделать готовые машины.&LDQUO&Rdquo;, пожалуйста, прости меня!Если вам интересно, вы можете открыть следующее соединение и просмотреть: https://item.taobao.com/item.htm?spm=aq0.12575281.0.0.5721debb7lf7v&ft=t&id=565470979091
Кроме того, этот магазин может предоставить справочные материалы для всего механизма, взять доску, когда он вам нужен, и отправить вам (не стреляйте, пожалуйста, поймите)

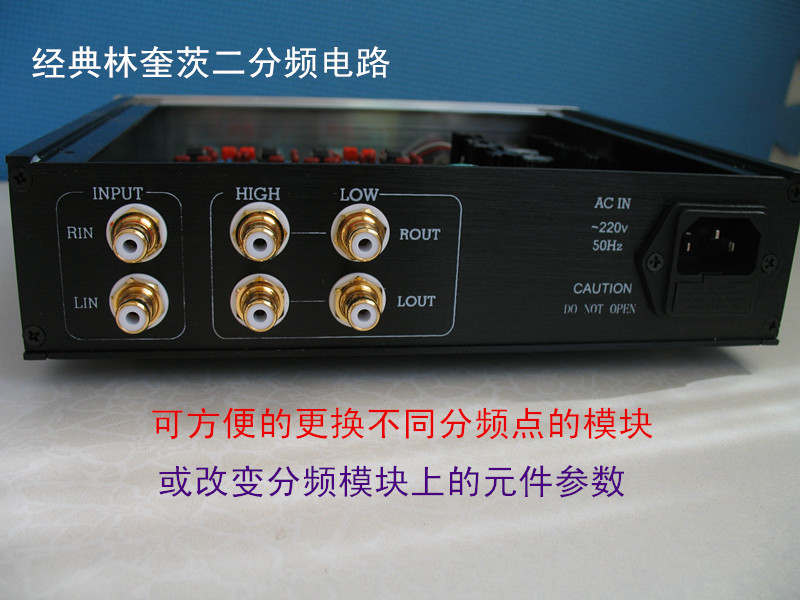

На рисунке ниже -диаграмма формы всей машины, сделанной с помощью этой суб -частотой платы:

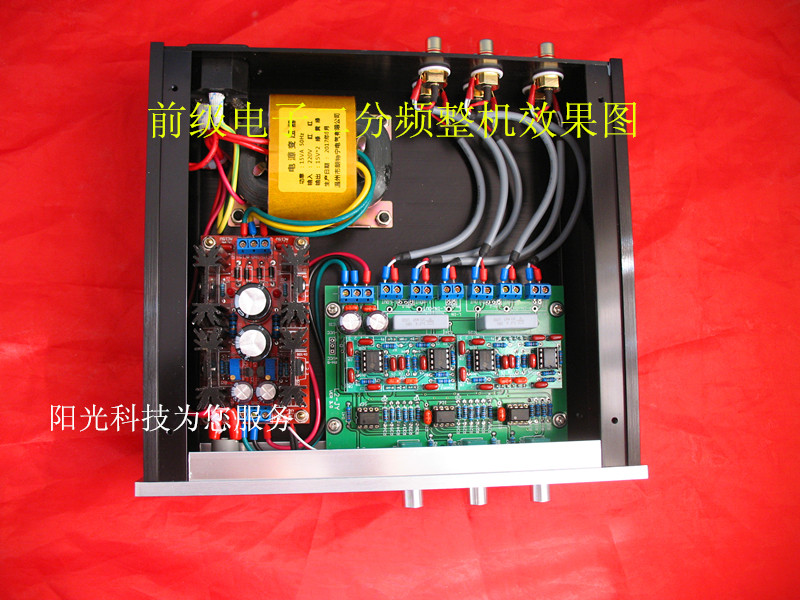

Следующий рисунок представляет собой внутреннюю структуру всей машины, изготовленной с помощью этой подзадачи: в нашем магазине нет целой машины для продажи, только для справки
  ОКТ -октава, которая является октавой.В то же время фильтр Linkwitz-Riley имеет очень плоскую фазовую реакцию во всей аудио-полосе (20 Гц-20 кГц), который далеко по сравнению сФильтр Бартворта намного превосходит. После прохождения сигнала через фильтр искажения фазы не будут производиться, поэтому его высоко уважают аудио -энтузиасты.
Пожалуйста, обратитесь к китайской энциклопедииСтатья, http://www.chinabaike.com/z/keji/dz/dlt/1108617.html (копия в адрес адресной панели, хотя это английский, схема и другие картинки хорошо понятны)
  I Да, пожалуйста, забивайте.

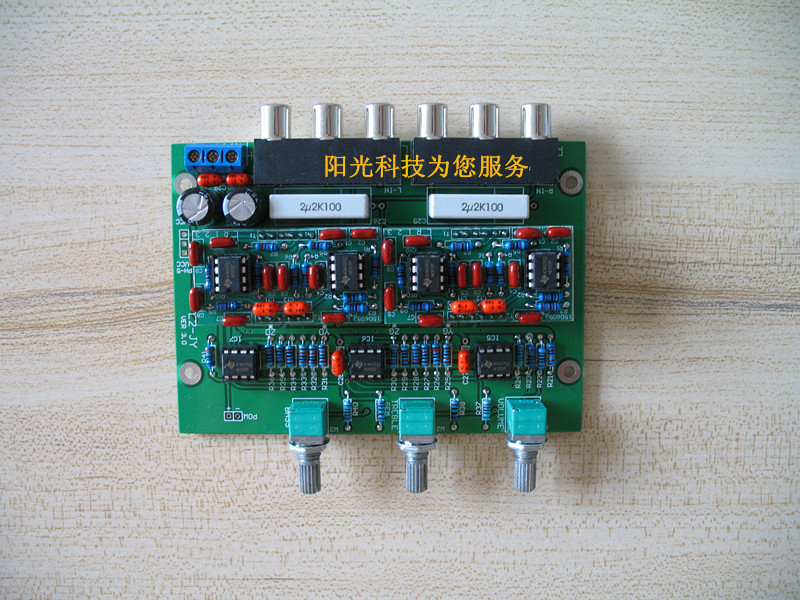

Частота превращается в модуль и вставляется непосредственно на материнскую плату.Входной вывод лотоса (RCA)Правление:

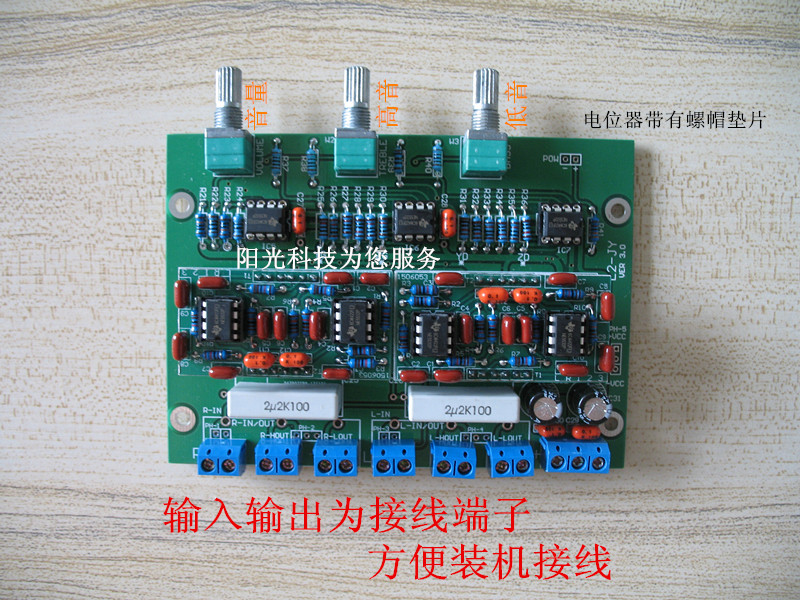

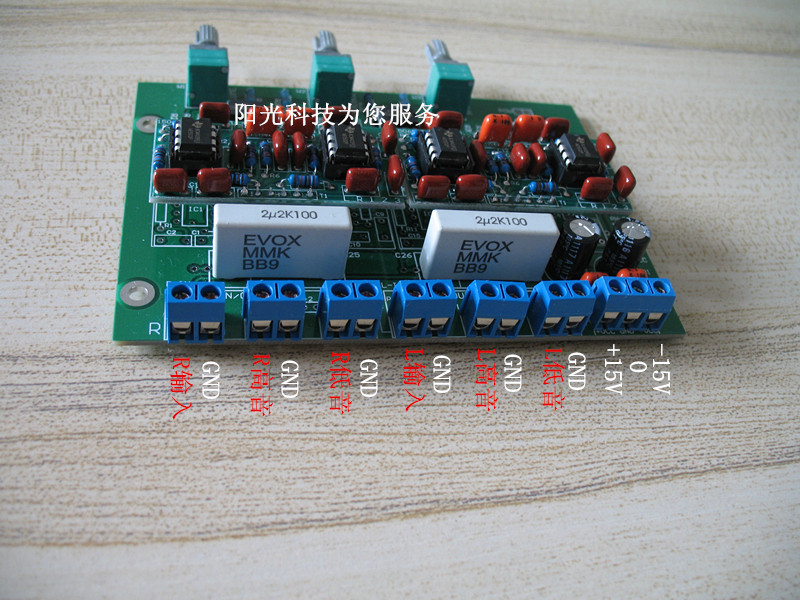

Частота превращается в модуль и вставляется непосредственно на материнскую плату.Ввод и вывод в качестве терминала проводкиПравление:
Основные моменты частотной платы:
Отличная частотная схема частотной частоты★Частота размеров без пиков и долин★Удобные настройки точки частоты★ 4Независимая регулировка вывода канала★Производство дизайна лихорадки★Идеальное повторное появление оригинального цвета звука
  эта информация.
&
Зигфрид Линквиц родился в Германии в 1935 году и окончил Диамтесту, Германия.Получив степень в области электронных инженеров, он приехал в Калифорнию в Соединенных Штатах в 1961 году, чтобы работать в HP.В первые несколько лет, когда Зигфрид Линквиц приехал в Соединенные Штаты, он изучал аспирантов Стэнфорда в ближайшие тридцать лет. , frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency frequency частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота частота типа источника микроволнового сигнала для электромагнитных инструментов оценки совместимости и, следовательно.
Он также внес длинный и выдающийся вклад в другую область, то есть акустическая инженерия, он сотрудничал с Расс Райли, чтобы изобретать знаменитых и широко принятых в середине -1970 -х годах.Linkwitz-Riley Частотная частота сетевая система сетевой системыСущность
Основные технические параметры:
1. Тип фильтра:  Linkwitz-Riley Filter
2. Частотные точки: вы можете настроить в соответствии со своими требованиями (бесплатно)
3,Уклон затухания: -24 дБ/октябрь
4. Структура на пластине: стерео четырехканальный выход, амплитуда высоких частот и выхода баса регулируется (с общим объемом и потенциометром с высоким басом, она также может быть опущена).
5. Чип из Datoil: NE5532, первоначальная импортная компания TI (конечно, вы можете заменить другие двойные транспортировки в соответствии с потребностями клиента: OPA2604AU OP275G TL072 и т. Д.)
6, Потенциометр Тип: 09 Перепечный потенциометр.
7. Размер появления доски: 115*82 мм   Поры: 3,2 мм
8. Электроэнергетический ток электроэнергии: DC (DC) Двойной источник питания является положительным и отрицательным 12-15 В, а ток постоянного тока не превышает 56 мА (когда положительное и отрицательное напряжение 15 В, то есть 8 мА на единицу OP AMP)
9. Подключение -in: Audio Input/
Классификация спецификации ребенка:
Красная: Стандартная плата, компоненты сети сварки частоты на материнской плате (которая была определена для выбора этого)

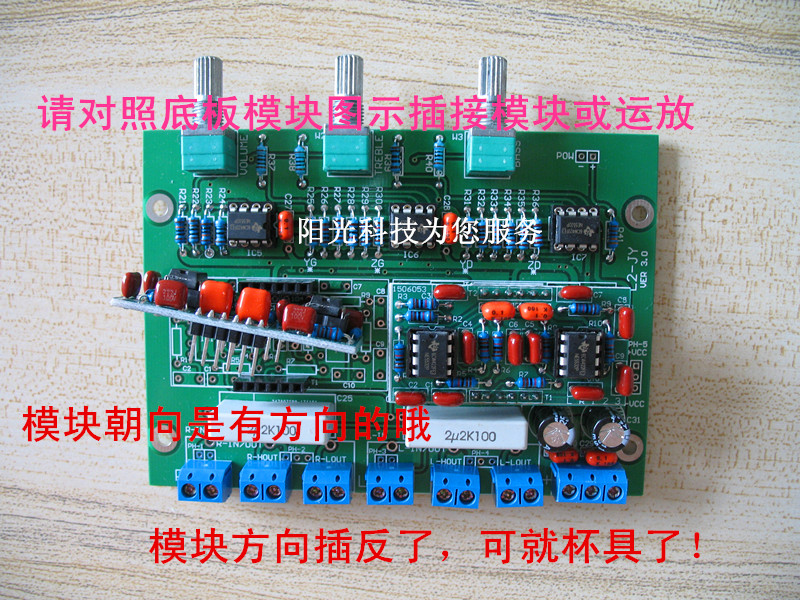

Зеленая: модульная модель, разделяя точки на два модуля и вставлена на материнскую плату
Синий: вход и выходные данные типа клемма, а установка легко подключить
Золото: короткий -подключаемый тип потенциометра, объем, высокий и басовый усилитель заднего управления
Фиолетовый: частотный модуль, каждый блок - это точка деления, два часа левого и правого канала (цена 2 модулей)
Белый: набор пустых плат, 2 таблетки материнской платы+модуля (сокетовые сокеты с модульными платами)
Если у вас все еще есть требования, пожалуйста, общайтесь с обслуживанием клиентов, чтобы мы могли как можно больше соответствовать вашим требованиям

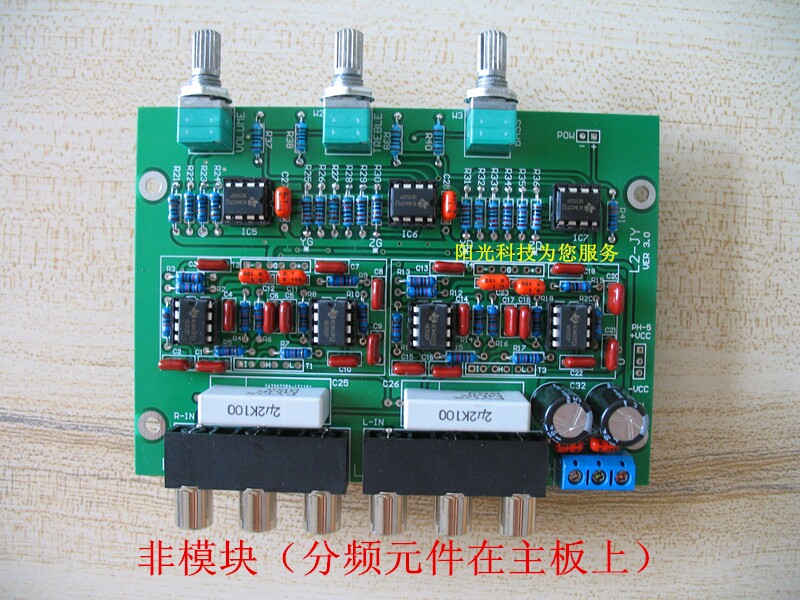

Частота находится на материнской плате,Входной вывод лотоса (RCA)Правление:

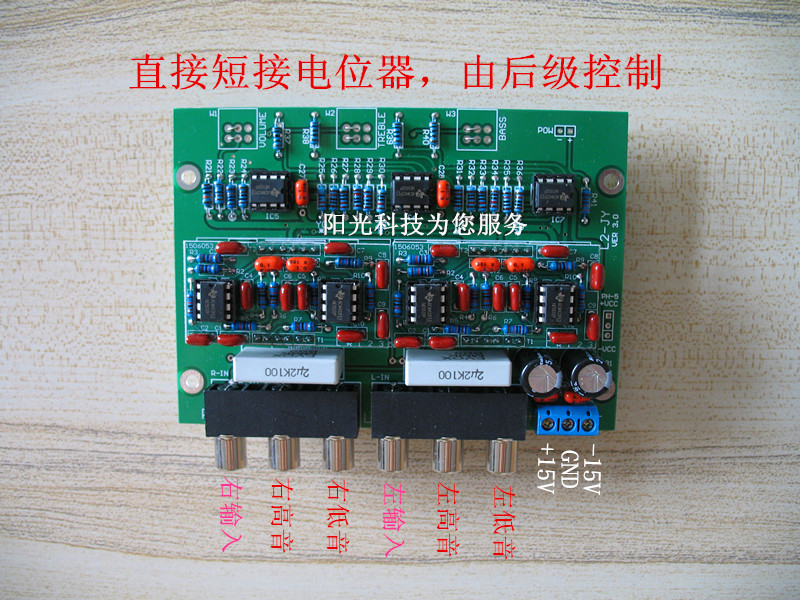

Вы можете предложить, чтобы потенциометр, короткий потенциометр, контролируя плату, работающую с помощью операции на заднем уровне:

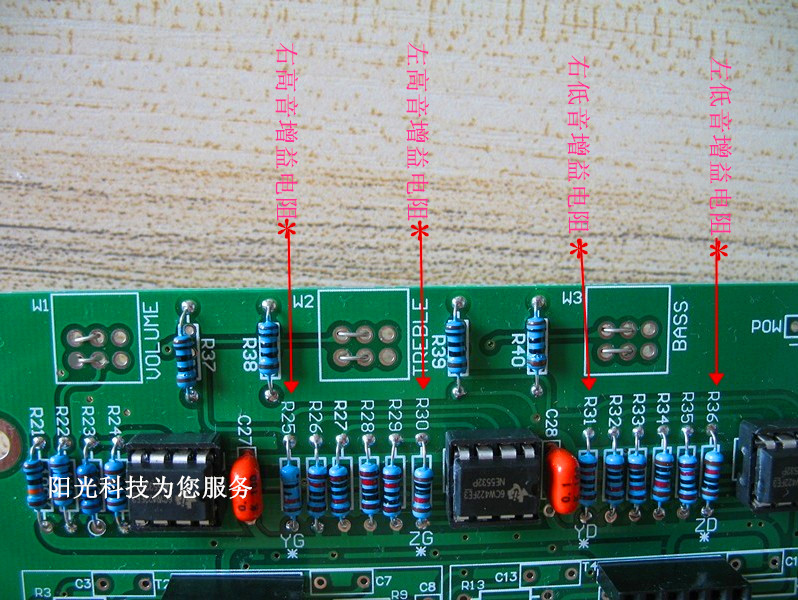

Выходное усиление левого и правого каналов может быть изменено, а сопротивление номера Звезды на плате увеличивается, а усиление увеличивается, в противном случае (в 3 раза больше дефолта)

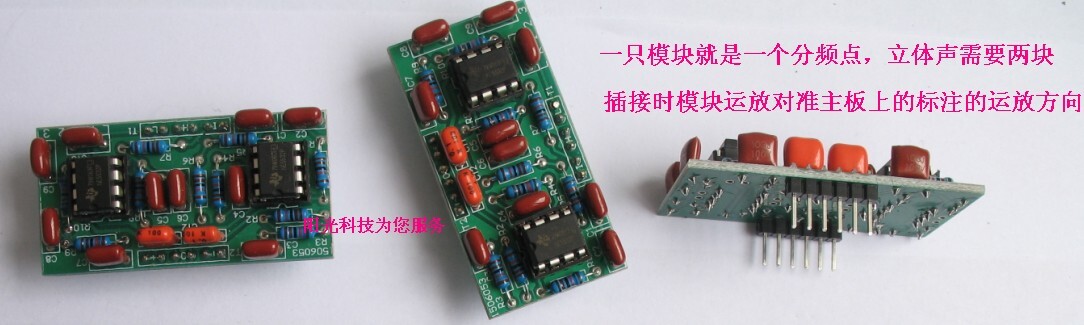

О модуле частотного разделения:
 Модуль в основном используется, чтобы легко изменить частоту частоты, когда не разбирают материнскую плату.
Мы можем сделать модули с разными точками частоты, чтобы вы могли удовлетворить ваши различные потребности.

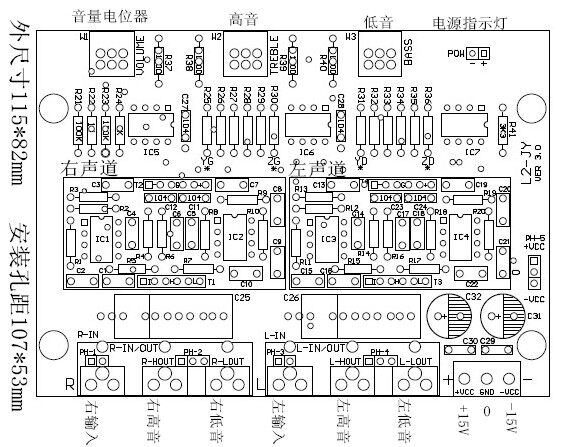

Структурная диаграмма компонента компонента частотной пластины:
Важный подсказка:
О производстве:


использование“&rdquo“J&Rdquo;
 Пространство стиральной машины ждет вашей выставки, такой как замена текущего оригинального импортированного NE5532 на аутентичный оригинальный AD827 и другие старшие операционные усилители, что делает вашу доску частотного подразделения больше!

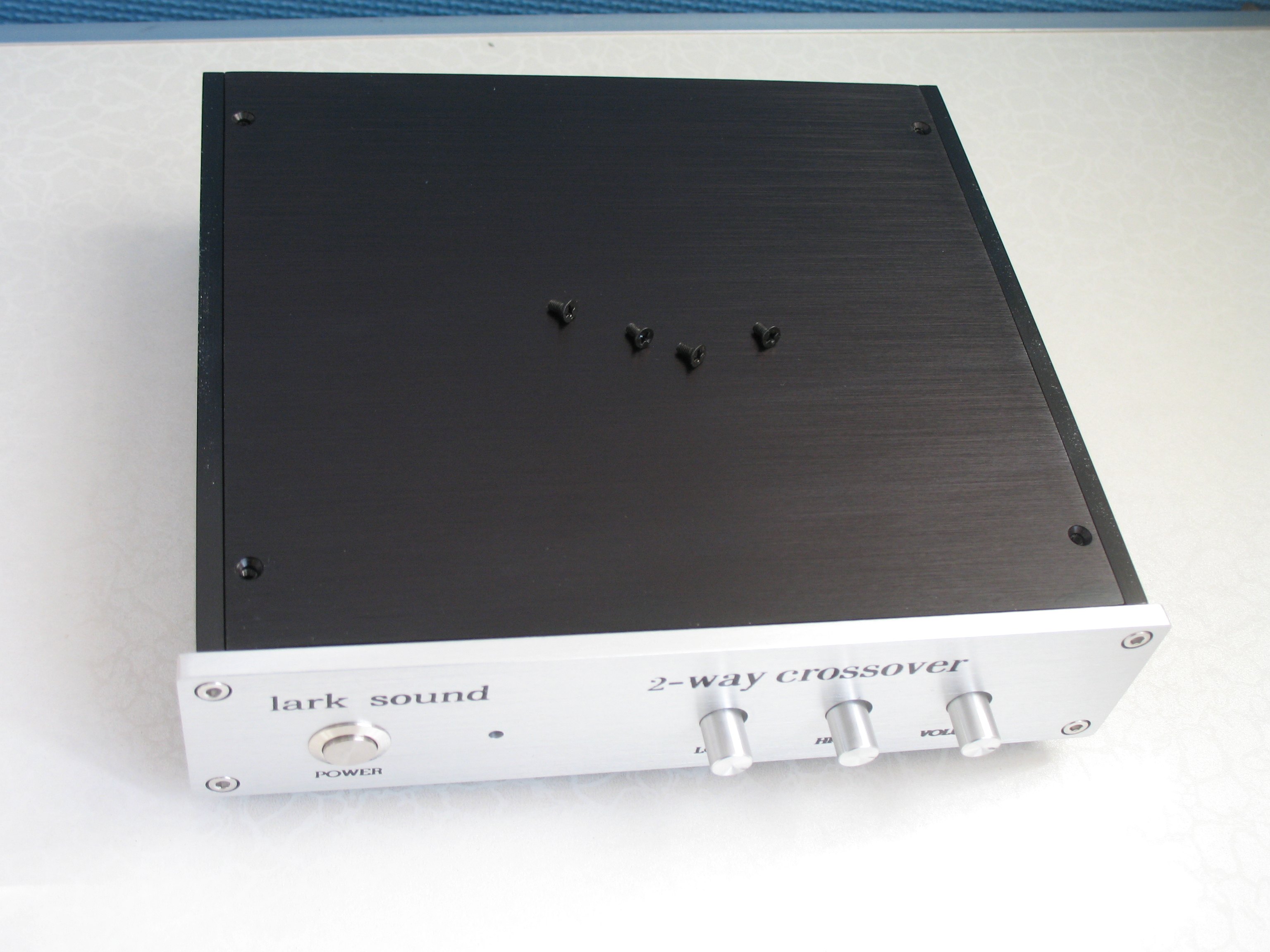

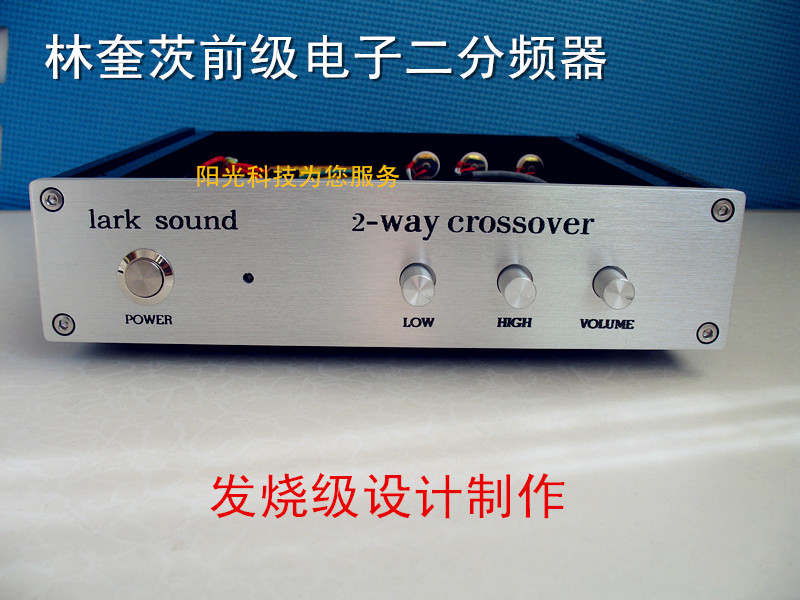

Готовая машина, сделанная с этой доской:

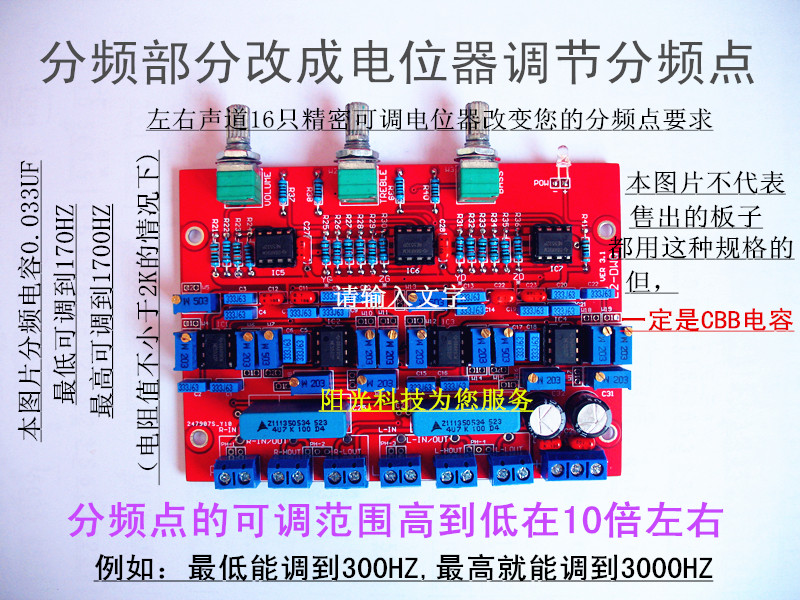

Карта доски:

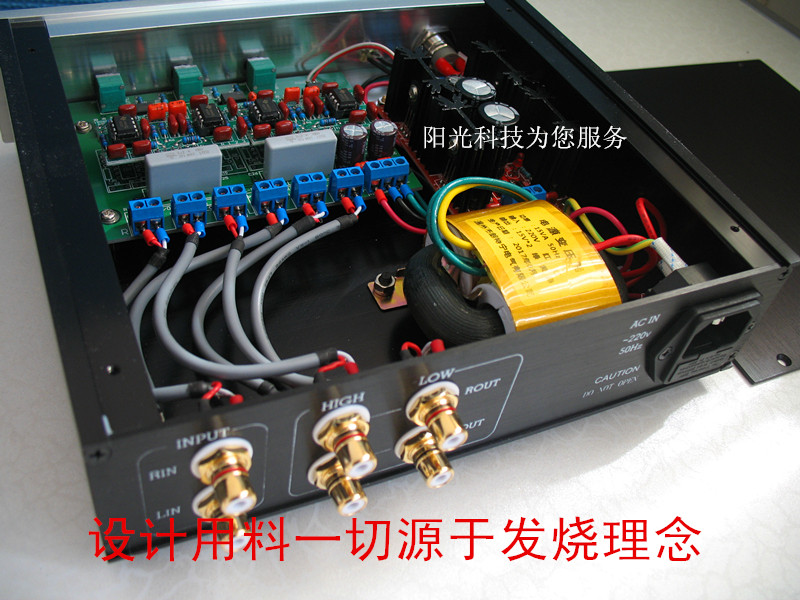

Внутренняя структура: используйте параллель класса A для стабилизации источника питания, R -обработанного трансформатора, высококачественного золотого клеммы и линии сигнала
Не предоставляйте весь бизнес по продажам машин, пожалуйста, поймите.Друзья, которые должны сделать информацию на доске, оставьте адрес почтового ящика, чтобы отправить вам.

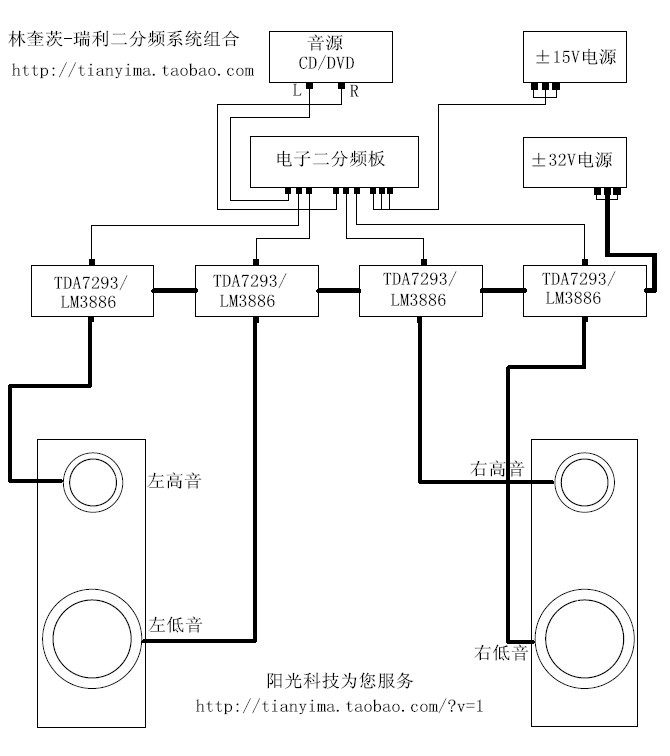

Рисование трехмерной комбинированной диаграммы звуковой системы:

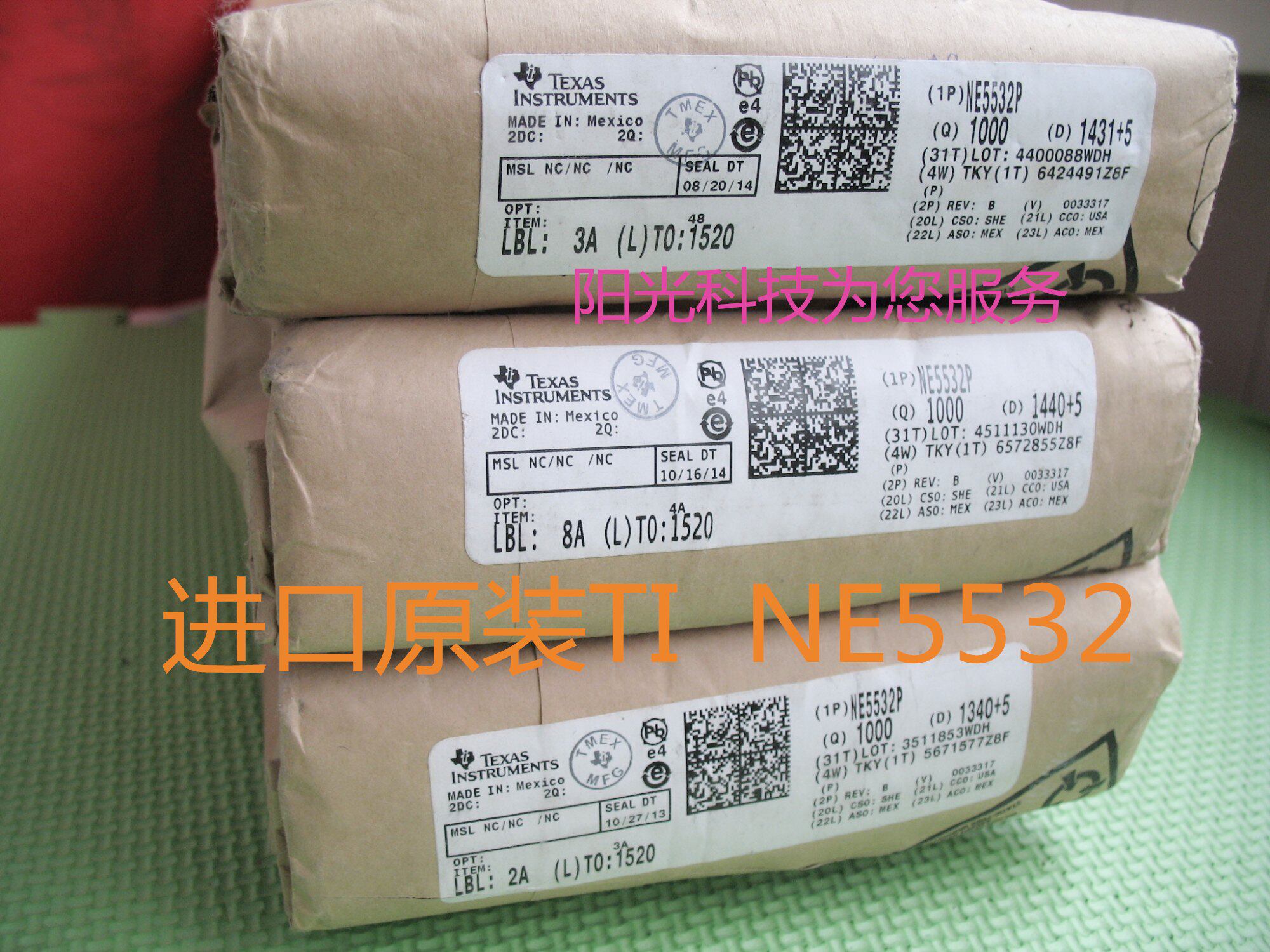

Использование импортированных оригинальных территорий Император NE5532

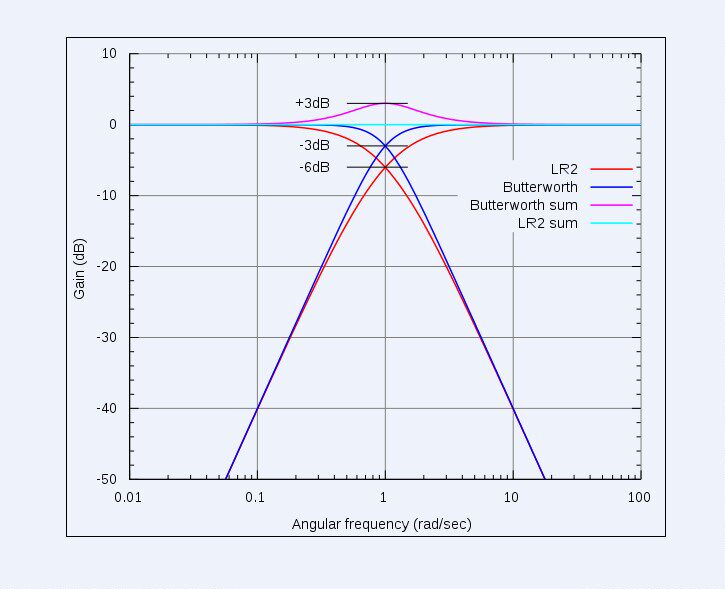

Сравнение фильтра Bartworth и Lynch Ryley:
Crossworth и Linkwitz-Riley Cross Filter,Поперечный автомобиль Pattworth имеет пик+ 3 дБ на кросс-частоте, в то время как фильтр Linquitz-Riler имеет плоский резюме.
Покупатель должен прочитать:
Частотная частота, продаваемая этим магазином, гарантированно проверяется нормально перед доставкой. , и искусственно поврежден.Любые другие причины, которые запрашивают возврат в течение 7 дней с момента получения товара, не должны быть повреждены, изменены, сварены и т. Д., И должны нести комиссию по возврате.Продавец был отправлен обратно покупателем из -за бремени грузовых перевозок.Из -за многих неопределенных факторов во время использования восприятие электронной технологией людей отличается, различные операции и использование среды могут сжечь чип. Не согласны с этим утверждением, пожалуйста, не стреляйте.
советы:Частый анализ частоты до уровня

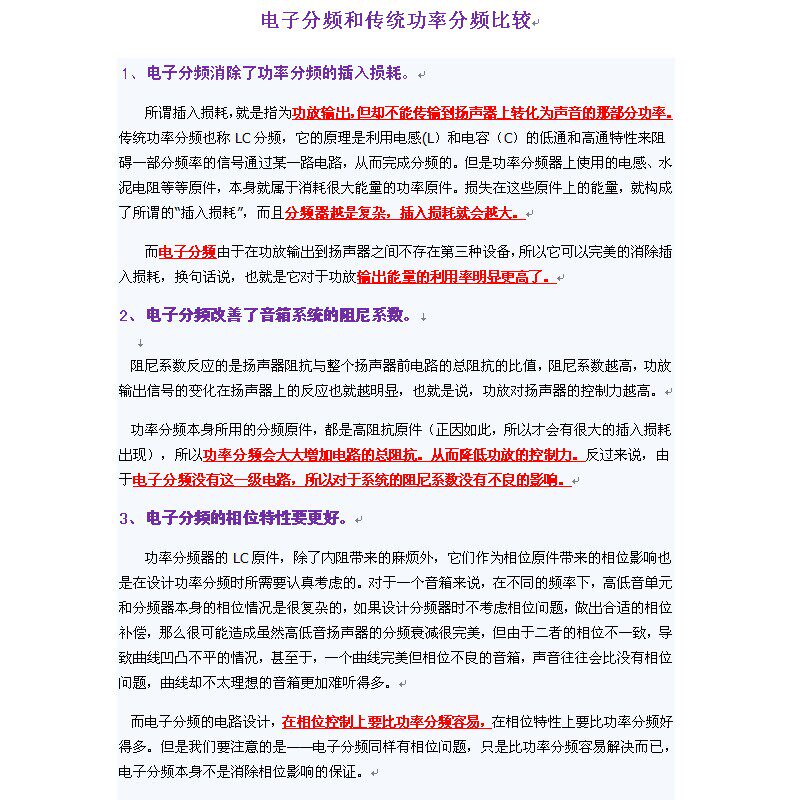

Делитель(FILTER)То есть фильтр, аудиосигнал делится на высокие, средние и низкие частоты (трехточечная частота) после того, как он проходит через него.Частотное подразделение имеет активную частотную подразделение (ACTIVE FILTER) И пассивная частота (PASSIVE FILTER) Два типа.Пассивная частота относится к частотному делению после увеличения мощности. До увеличения мощности, частотное деление является активным частотным делением, также называемой электронным разделением частоты и предварительной частотой.
Электронная частота - это не новая технология. Самая прямая и удовлетворительная кривая прослушивания.
  и делитель частоты мощности, работающий в состоянии высокой мощности, магнитное поле индуктивности оказывает определенное влияние на окружающее пространство. Вот почему индуктивность помещается вертикально в частотном разделении, но независимо от того, как его разместить, Это друг друга. В то же время, высокая устойчивость к силе и потери емкости также относительно большие, что также повлияет на друг друга.Нелегко быть крутым при ослаблении заслуг, как правило,12dB/octВ большинстве18dB/octВ дополнение к разнице в аспектах упражнения, оно также появится на более широкой полосе поперечной частоты из -за различий в единице подразделения.Чем выше индикатор единицы тройного блока, тем более очевидна проблема.Следовательно, разделение мощности не может быть разделено точно, и трудно получить удовлетворительную кривую прослушивания. В то же время трудно полностью воспроизводить характеристики устройства. Высокие динамики могут сделать только частоту табличку. Как это возможно, чтобы уменьшить взаимное воздействие.
&Короче говоря, NBSP; Короче говоря, пассивная частота никогда не была активной делящей, точной и взаимодействующей друг с другом.Кроме того, разделение власти не является разумным и не научным с точки зрения высокой точки зрения.Поскольку высокие и басовые подразделения имеют свои собственные характеристики работы: басовый блок требует большого тока сильного контроля (то есть, более глубокой отрицательной обратной связи), а блок тройки требует высокой скорости, быстрых переходных и меньших взаимодействий (обратная связь не должна быть слишком глубокой) ПолемКроме того, высокочастотные индикаторы 100 -Вт усилителя мощности для высоких частот нескольких ватт не стоят того.
Частое электронное разделение легко решитьLCНедостатки существуют, когда делитель частоты выполняет частоту мощности.Поскольку усилитель непосредственно продвигает динамик, потеря мощности вмешательства уменьшается. Внутреннее значение сопротивления выхода усилителя напрямую является движущимся молекулами. Коэффициент демпфирования значительно улучшен по сравнению с разделением мощности, которое может хорошо контролировать вибрацию динамика и уменьшить нелинейное искажение.В то же время нелинейное искажение, вызванное компонентом, избегается при высокой мощности, избегая статуса усилителя мощности, вызванного индуктивностью, и значительно снижает искажение взаимодействия; частая синтетическая кривая.Кроме того, кривая импеданса динамика не влияет на характеристики частотного деления и не требует какой -либо схемы сопоставления импеданса для уменьшения нагрузки усилителя.
Несмотря на то, что частота частоты с первым уровнем имеет много преимуществ по сравнению с частотным деление частот, схема относительно сложна, а стоимость высока, поэтому частота деления до уровня.Hi-Fiполе.
