Hood 1969 Категория класса класса
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Sattech 1 каналы должны быть сварены
- Законченная плата 1 Тест канала ОК ОК
| Цвет: | Sattech 1 каналы должны быть сварены, Законченная плата 1 Тест канала ОК ОК |
Цена является стандартной на 45,5 юань. Эта цена включает в себя фильтру -конденсатор Panasonic, оригинальную разборку 35 В 18000 UF, выходной конденсатор 40 В 2200U Siemens Disassassemly Concacitor. Другие являются новыми конденсаторами. Поэтому он очень ценен для других людей.Если вы не отфильтровали конденсатор, вы можете минус 2,5 юаня (каждая плата)
Двойная утолщенная печатная плата Shen Jin
Это может быть усилитель 1969 года, который стоит сделать!
Санда!Нужна сварка!Сварная+10 Юань!Цена по умолчанию включает 5200 труб!Максимальный канал - 25 Вт!Цена - 1 цена боковой
Используйте новую оригинальную WIMA, чтобы быть связанным!Качество звука намного сильнее!Инструкции по обнаружению и рисунки
Цена на объемные детали, вам нужно вернуться к сварке. Рекомендуется цена 1 платы. Рекомендуется, чтобы 2 были двойными.
Патриотический трансформатор нажмите, чтобы ввести
Слитель нажмите, чтобы ввести
Рекомендуемый пассивный фронтальный нажмите, чтобы ввести
Используйте новые медные ноги WIMA для пары, и звук звука высок!Пересечение

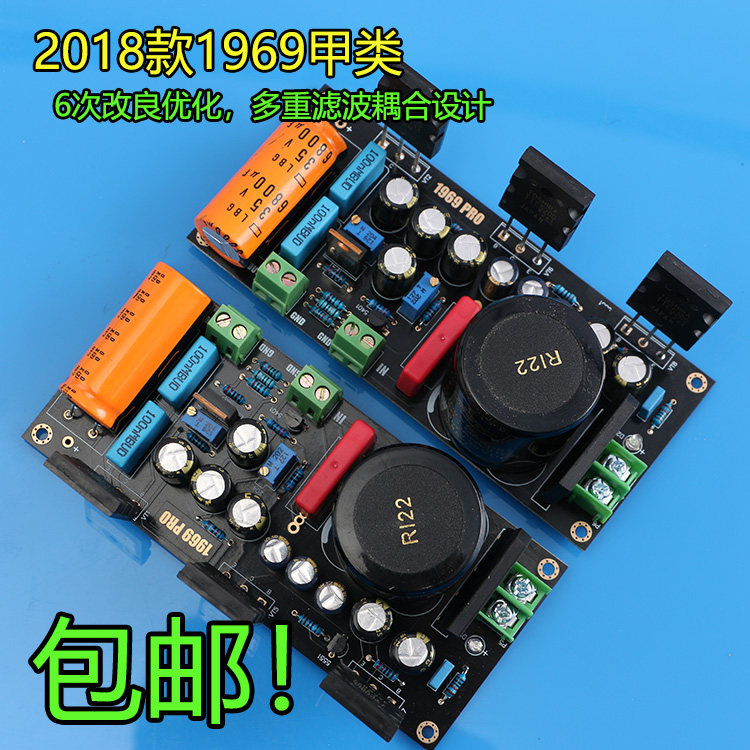

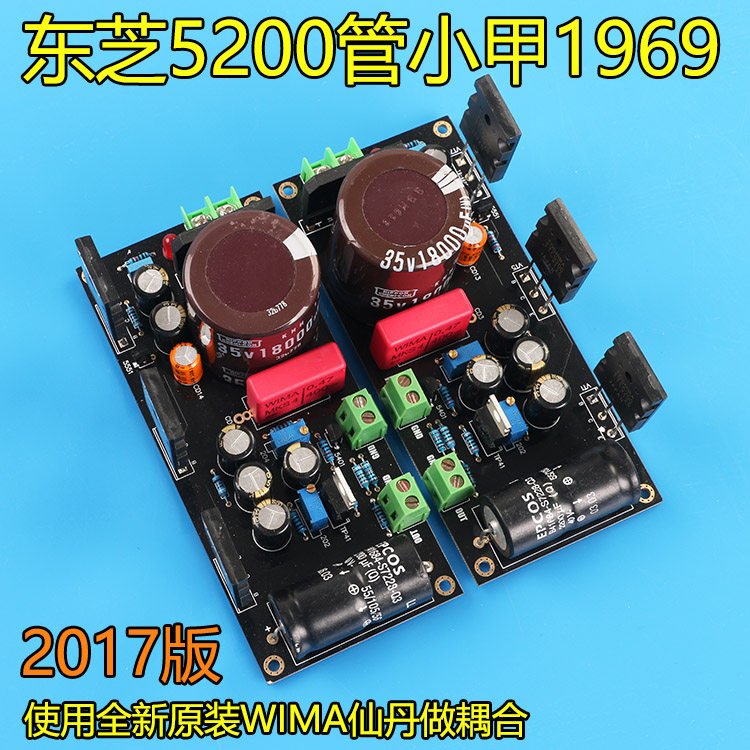

Рисунок ниже - версия 2017 года, а не в производстве, в инвентаре все еще есть несколько
Hood1969, несомненноОдин из очень популярных усилителей в истории из -заЗнаменитый британский аудио Home J.Hood, разработанный в 1969 году,В течение десятилетий было бесчисленное количество подражателей по всему миру,Некоторые люди сравнивают его с желчной машиной 300B, что достаточно, чтобы показать, что его голос ядовит. Я считаю, что большинство энтузиастов долгое время были гром.

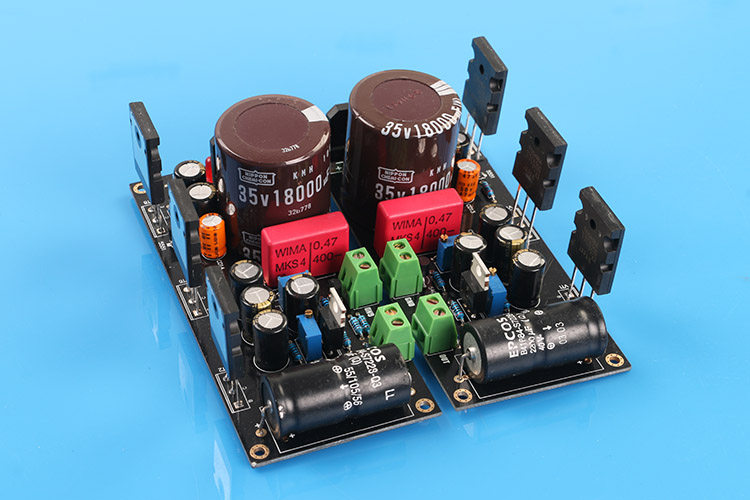

Емкость фильтра до 18000 UF, полная низкого объема, достаточный большой ток!
Метод отладки:
Отладка 1969 года была разделена на тестирование статического тока и тест на напряжение питания Китая.
1:
Статический ток был помог отрегулировать дом. По умолчанию-1,2a. Вы можете изменить статический ток, настраивая 202 регулируемого сопротивления на плате. Рекомендуется находиться в пределах 1-2А!Кроме того, статический ток должен быть протестирован последовательно в порте ввода питания для проверки
2: Средне -точечный тест напряжения должен позволить напряжению средней точки быть одним из них однополосным напряжением напряжения питания, то есть источник питания 18 В, затем напряжение средней точки должно быть 9 В, файл напряжения постоянного тока используется для тестирования Красная таблица подключена к положительному полюсу выходного конденсатора, черная столовая ручка подключена к земле, а черная столовая ручка подключена к земле. Просто проверьте!Отрегулируйте 204 резистора, чтобы сделать напряжение равным половине напряжения питания.

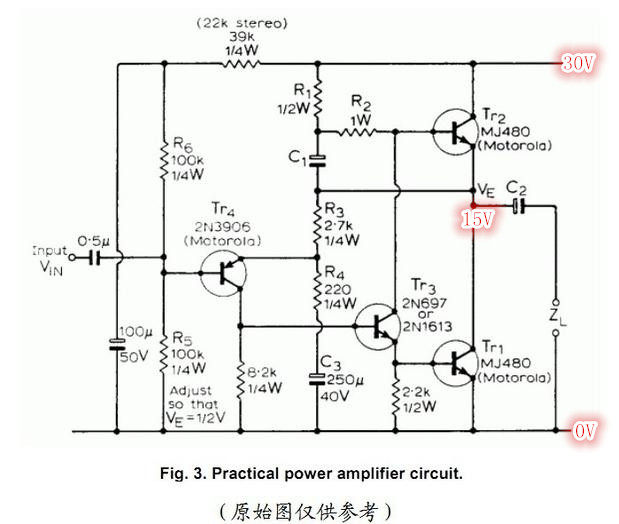

1969m-это классический усилитель цепи 1969 года и класса А с электронными характеристиками трубки.

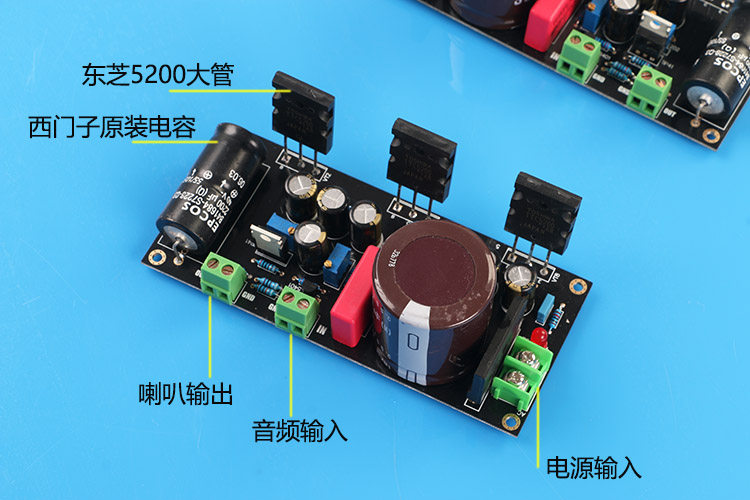

Размер печатной платы: 62 мм×129 мм, симметричный дизайн процесса!Золотая плата, CNC Checkout!

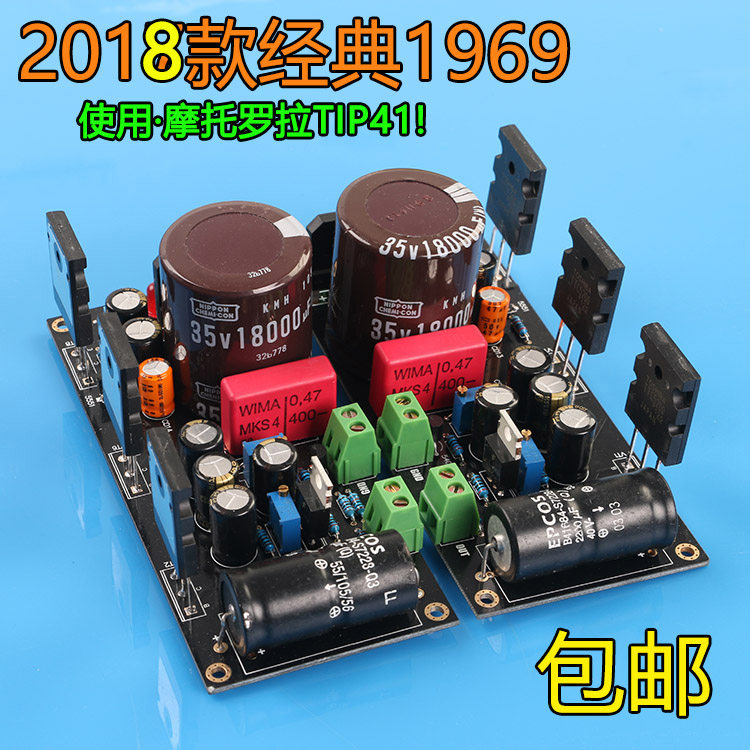

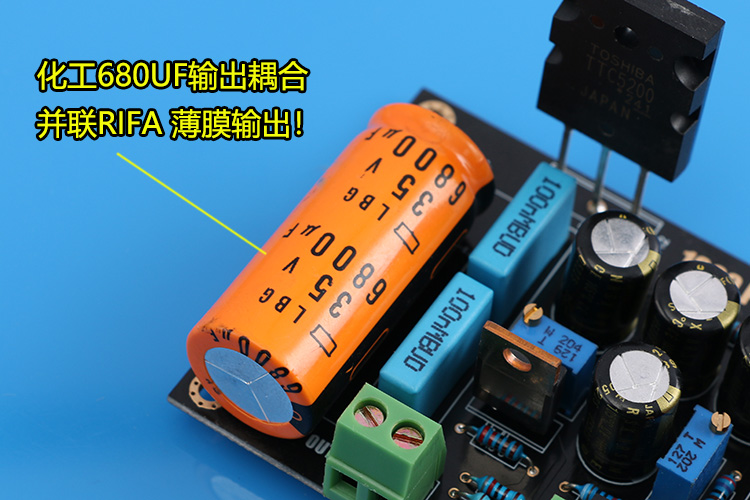

С идеальной комбинацией трубки Toshiba и 1969 года выходная мощность больше!Симметричный дизайн, красивый внешний вид, используйте оригинальный звук TIP41 оригинального Fairy Kids's Original Tip41, вывод использует немецкий оригинальный конденсатор Siemens!
Самым большим недостатком 1969 года является то, что жара большая, а мощность невелика, но общее прослушивание в помещении также достаточно. Владелец также использует один рядом с компьютером. Он чувствует себя гораздо более деликатным.
Пожалуйста, используйте радиатор и фиксирован, потому что все знают, что тепло очень большое в 1969 году, и несколько труб должны быть изолированы.Вход может напрямую подключить трансформатор переменного тока.Напряжение окончания по умолчанию очень мало, начинающие неРегулировка также может быть звучала.

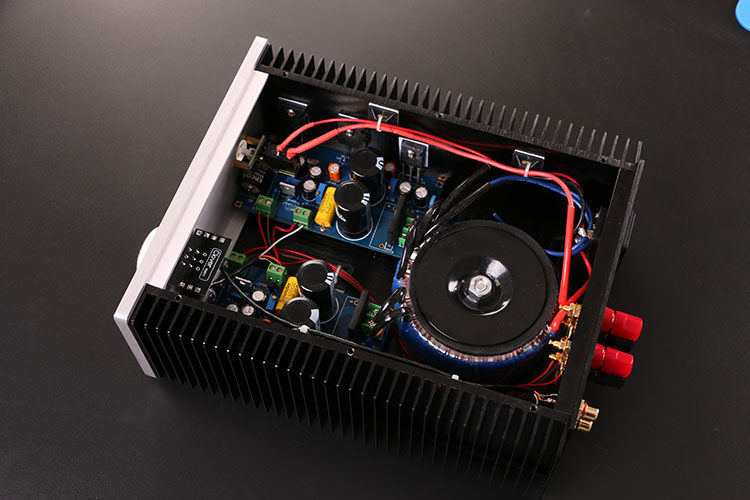

Схема сборки клиента показана на рисунке для вашей ссылки!Пересечение

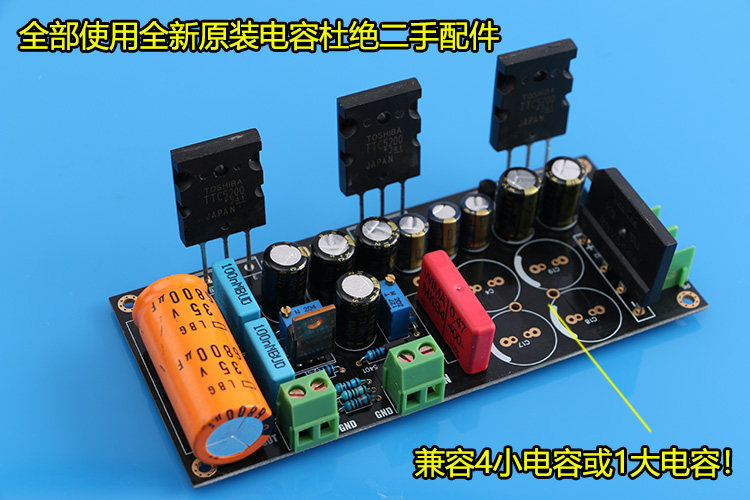

Первоначальная силовая трубка Toshiba 5200!
Он обладает характеристиками небольших искажений, сильной желчной машины, большой динамической, прозрачной звука, сильного баса, эластичного, который, очевидно, лучше, чем обычный триод TIP41C, 2N3055 и другие версии 1969 года. Круто, это не так хорошо, как использование маленькой брони.
1 цена канала, объем!Вам нужно собрать сварку!Включая устройство на доске!2 каналаБесплатная доставка!Пересечение
Диапазон напряжения трансформатора: AC12V в AC28V Строка 2, рекомендовать более 50 Вт или более
Основной для проектирования 1: Используйте 5200 Высокий выход высокого уровня высокого разрешения.За пределами LM317! Шум еще более невидимо
Основной дизайн 2: Введите аудиокассатор фильма, звук лучше!Может выбрать несколько спецификаций

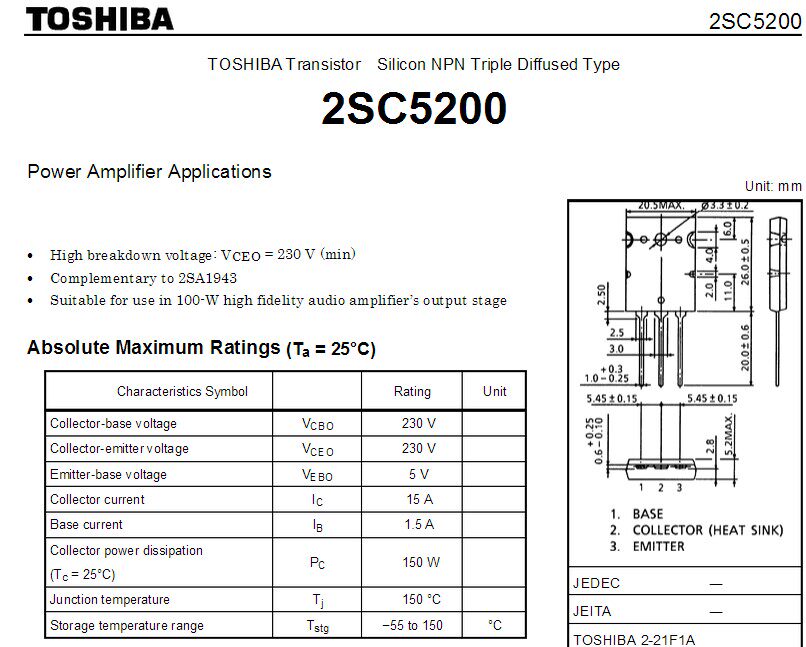

Основные моменты дизайна 3: выход Toshiba Daquan 2SC5200!Максимальная мощность этой трубки достигает 150 Вт, что позволяет 1969 году выходить из брони 20 Вт!Более 2N3055!Пересечение
