Полная отдельная компонента поля эффекта входной трубки отрицательной обратной связи форма звуковая плата Стерео JCDQ167
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

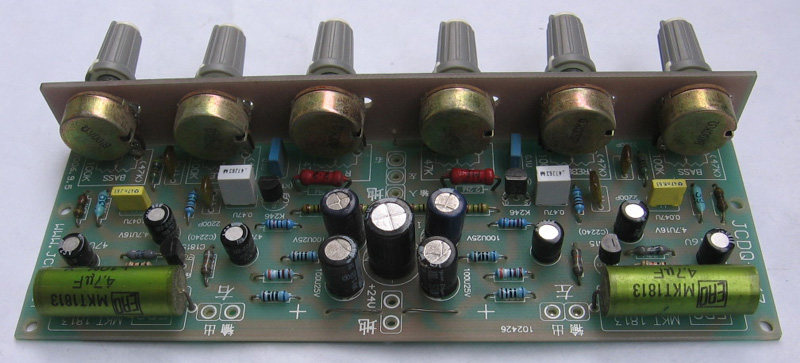

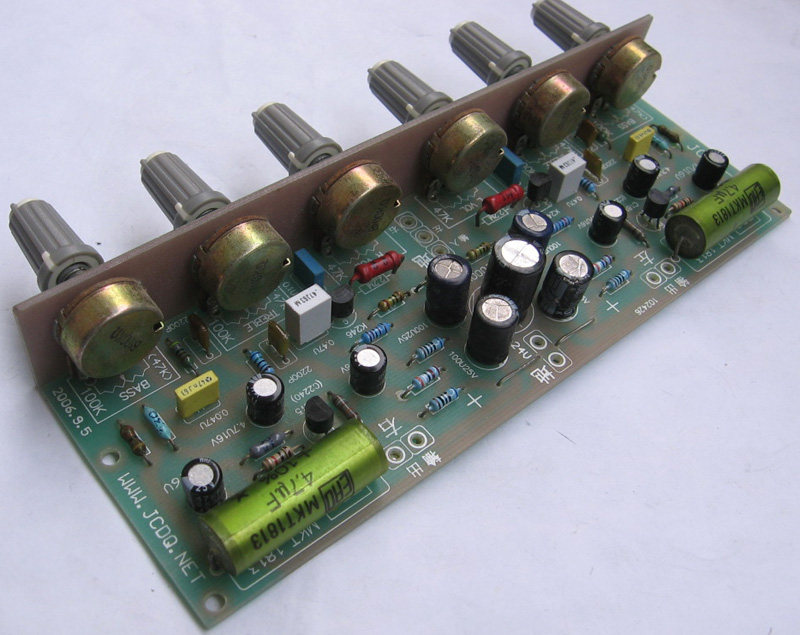

- JCDQ167 закончил доску

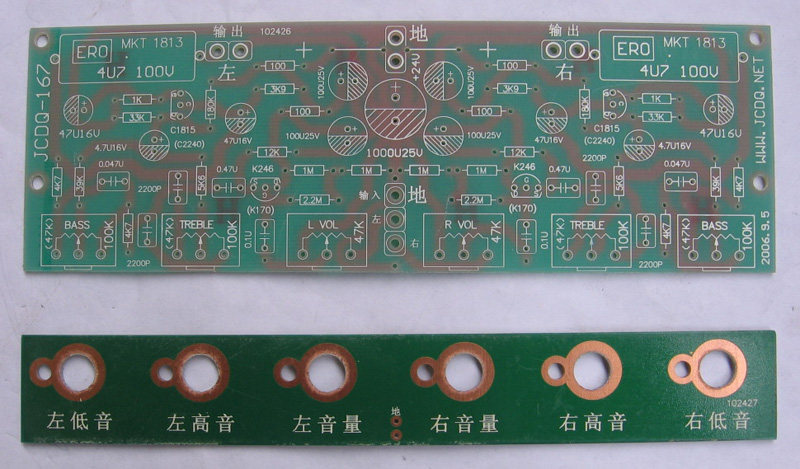

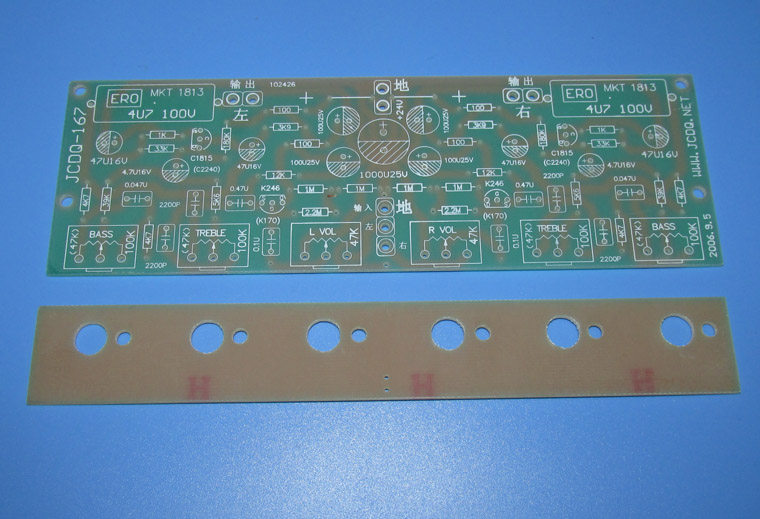

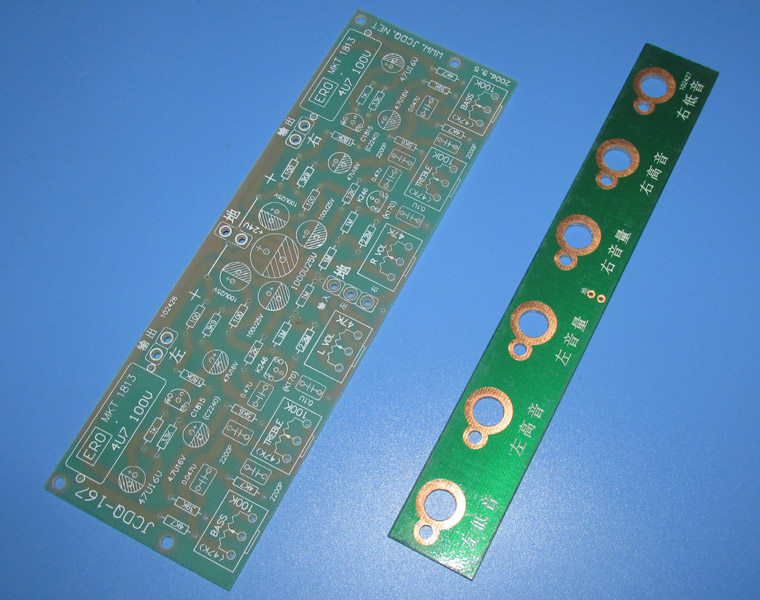

- JCDQ167 пустая доска
| Цвет: | JCDQ167 закончил доску, JCDQ167 пустая доска |
JCDQ167 [全分立元件立体声场效应管输入负反馈形式音调板][：高频玻纤板装配。尺寸：160]&[times;53。][负反馈音调电路形式，音量、高音、低音等六个单连电位器独立控制，配有固定电位器用线路板，线路板连6个电位器接地屏蔽][。]
&[nbsp;精选优质电位器配旋钮，进口电阻电容装配，+24V直流供电。]

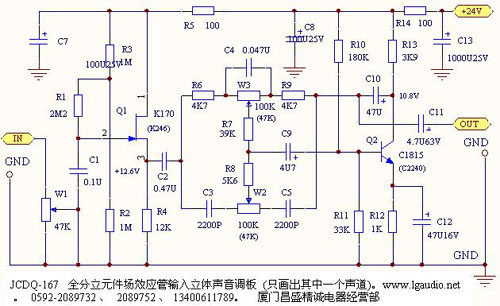

&[nbsp;该电路为经典线路。第一级选用进口2SK246场效应做阴极跟随器，具有输入阻抗高，输出阻抗低带负载强的优点。音调控制是在第二级晶体管的集电极和基级之间加一个与频率有关的反馈网络。在30Hz时控制范围为-22dB至+19dB；在20KHz时控制范围为-19dB至+19.5dB。]
&[nbsp; 当两个电位器都置于中点位置时，可获得平坦的频率响应。弱信号时][失真低于0.1％。频率为12.5KHz输出电压为2V时，其失真增加到0.85％。电路的输入阻抗为40K]&[Omega;，输出阻抗为180]&[Omega;。]
[JCDQ167 成品板 38][元/块][。]
[JCDQ167 空板 8][元/块][。]
PCB3/1/18
[板代号：JCDQ-167 。]
[空板链接：][http://item.taobao.com/item.htm?id=17413932008]
