KTV Square Seller Предварительная NE5532 High Bass+M65831 Реверберационная аккумуляторная карта ОК.
Цена: 360-2 705руб. (¥17)
Артикул: 43794210038
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:龙田电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥23486руб.
¥5106руб.
¥1583 339руб.
¥6127руб.
| Цвет: | M65831+NE5532 Фронтальная плата реверберации, M65831+NE5532 Панель, M65831+NE5532 аксессуары без трансформатора, M65831+NE5532 аксессуары с трансформатором |
Эта доска в настоящее время импортируется из Японии
Разборка M65831
Реверберация чипа.Эта цена представляет собой плату с той же ценой, что и на картинке, без аксессуаров. Если вам нужны другие аксессуары, пожалуйста, нажмите на ссылку аксессуары для покупки.
Описание круговой платы
1:
Красная обновленная версия высокая качество
Двойная выдувка
Переходная плата. Добавлены инструкции по питанию светодиодов.
NE553
2
Полем Караоке использует оригинальную японскую машину разборки
M65831
чип
2:
Два черных розета слева соответственно
Микрофон 1
,
Микрофон 2
разъем.Белая гнезда посередине двух конденсаторов в задней части
запустить
Двойной 12 В.
-
Двойной 15 В
Вход питания, выпрямитель на плате, схема фильтра,
L7812,L7912
Схема регулятора.
3 ::
середина
M65831
Чип справа
Красный переключатель
Да
Отрегулируйте время задержки
Кодовый переключатель.Два белых розетка справа и обратно, первый справа
Вход сигнала
, Второй
Выход сигнала
СущностьСлева направо, потенциометр:
1,
Micro 1 регулировка громкости.
2,
Micro 2 регулировка громкости.
3,
Регулировка микро -баса.
4,
Микрофотическая регулировка тройной.
5,
Регулировать количество реверберации.
6,
Регулировка звука баса.
7,
Конкретная регулировка высоких частот.
8,
Регулировка громкости звука.
4 ::
Вход сигнала, выход должен использоваться
Щит
Соединение, вход, выходные разъемы - это крытая плата, плата
Публично
Металлическая оболочка защищена, иначе легко создавать связь и помехи.Схема DIY требует определенных профессиональных знаний и способности делать это. Не рекомендуется покупать ее, если вы вообще не понимаете.

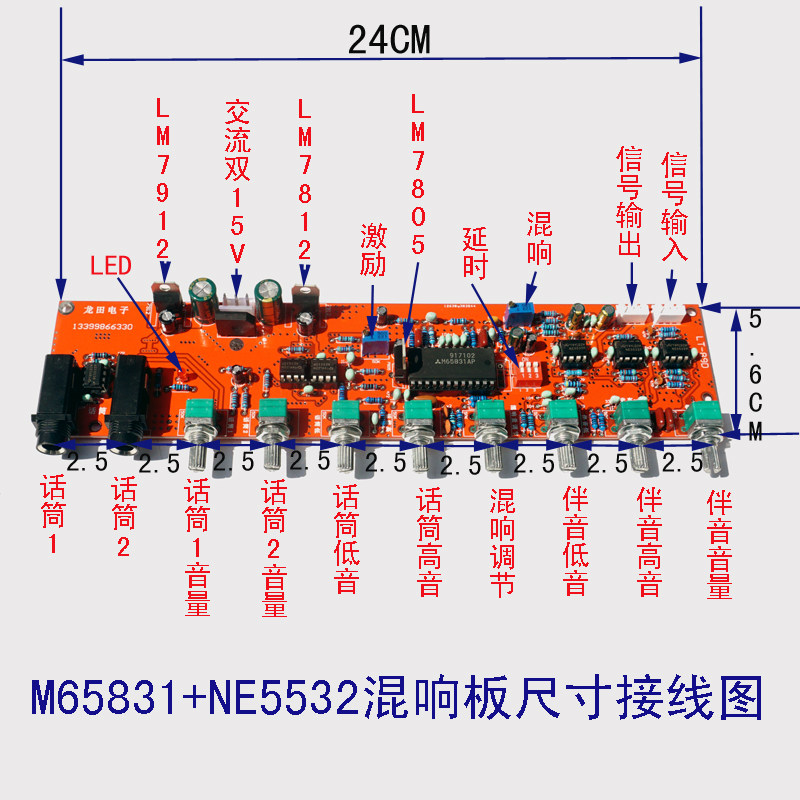

Потента, центр розетки микрофона:
2.5
cm
.
Плата
размер
: 24x7.2x2,3 см.

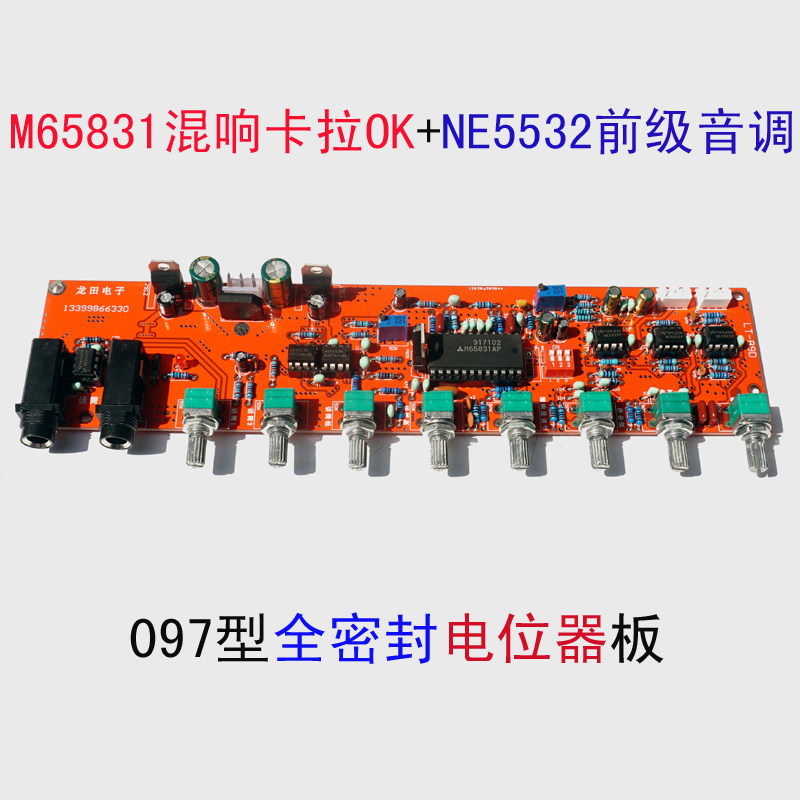

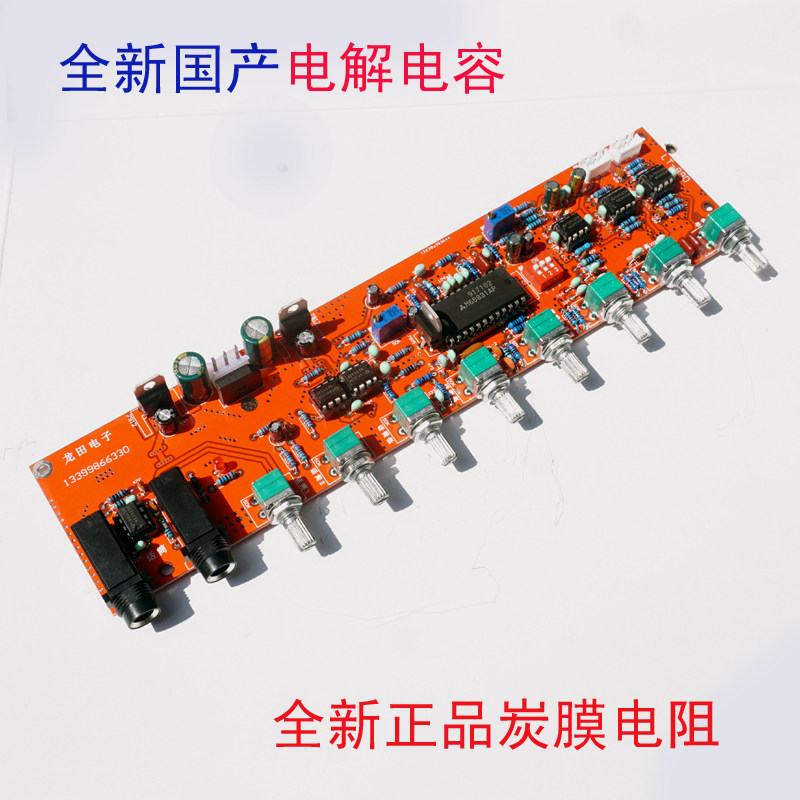

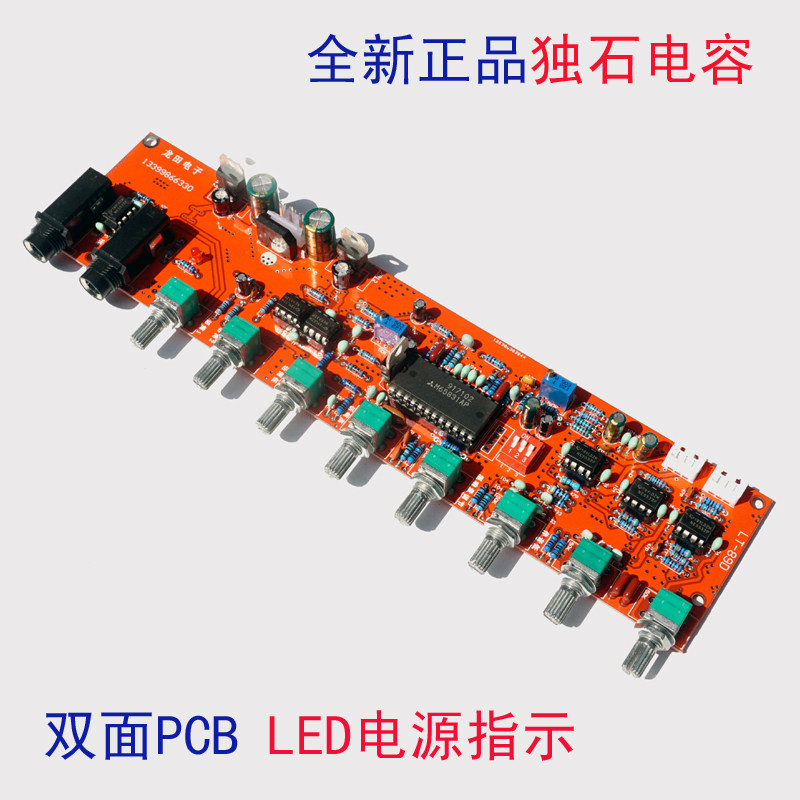

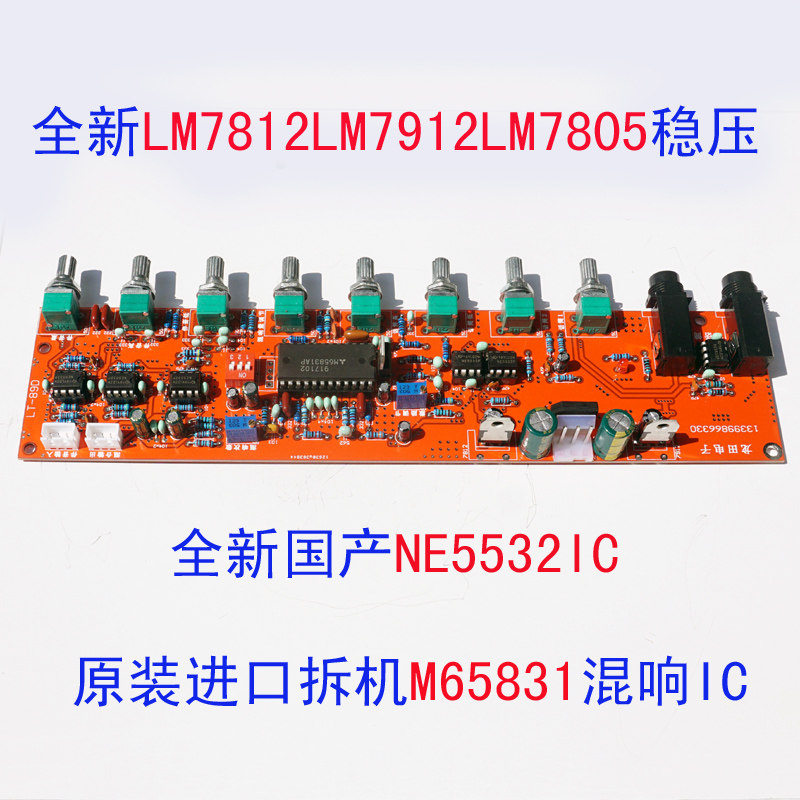

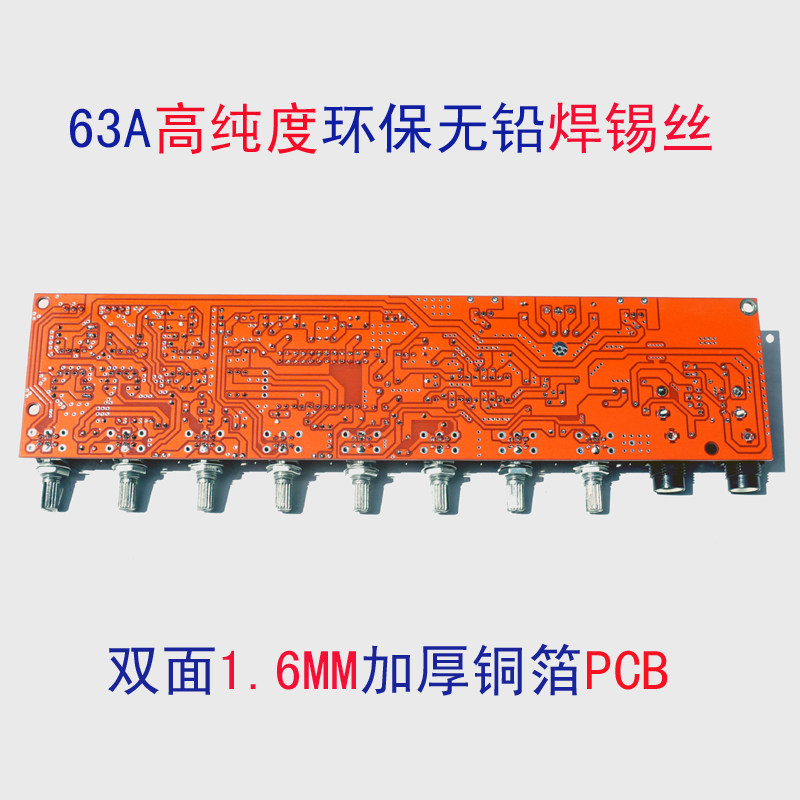

Картинка круговой платы
Ссылка на покупку аксессуаров
1: Плата
PCB
Связь
:
2:
Поддержка трансформатора
Связь
:
3 ::
Поддерживать
Крутить
Связь:
4: вспомогательные объекты
Введите линию заглушки
Связь:
5: вспомогательные объекты
Линия выходного сигнала
Связь:
6: вспомогательные объекты
Линия Power Plug
Связь:
