M65831 Обновление T62M0001A Foremile NE5532+LM1036N KARAOKE
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Версия по потенциометру WL, 097 Полная версия потенциометра полного уплотнения, Аксессуары, трансформатор, Аксессуары, трансформатор, Панель {может быть оснащена только потенциометром 097} |
Существует две версии: потенциометр WL и полностью герметичный потенциометр 097. Потенциометр другой, а остальные детали такие же, как на картинке.Аксессуаров нет, их необходимо приобретать отдельно.

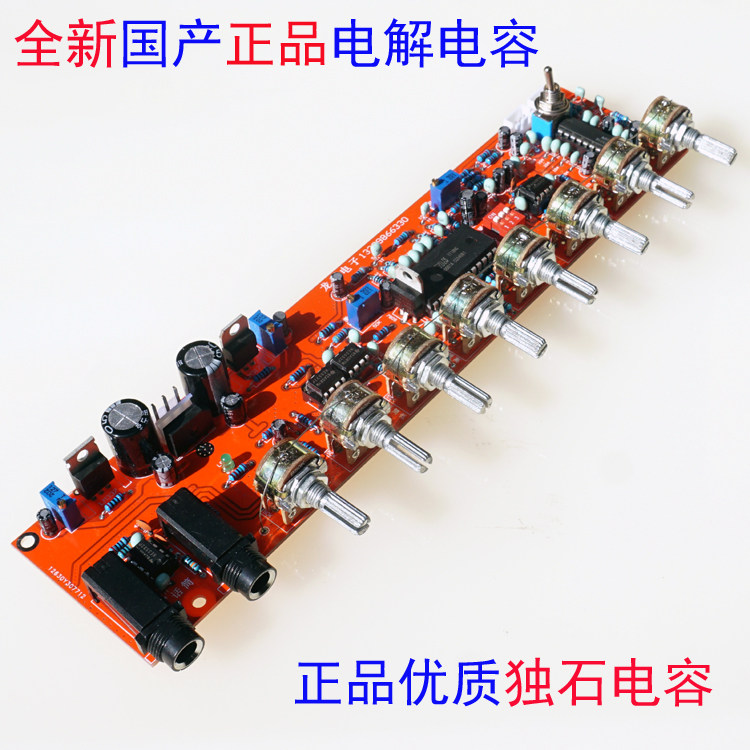

Описание круговой платы
1: Изготовлен из красного высококачественного материала толщиной 1,6 мм.Двойная выдувкаОгромная плата.LM1036+NE5532, Вдохновение, амплификация микрофона принимаетсяNE5532СущностьКараоке принятОбновление M65831 до нового тайваньского T62M0001Aчип

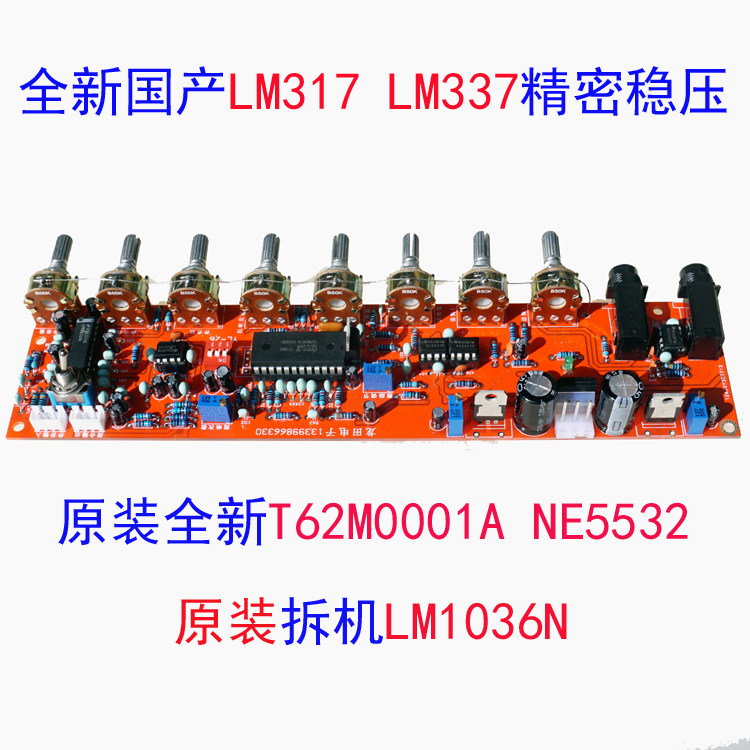

2: Два черных разъема слеваМикрофон 1,Микрофон 2разъем.Белая гнезда посередине двух конденсаторов в задней частиОбмен двойной 15 ВВход питания, с выпрямителем и схемой фильтра на плате, совершенно новый и подлинныйLM317,LM337Схема регулятора.серединаT62M0001AЧип справаКрасный переключатель - это время регулировкиКодовый переключатель.Два белых розетка справа и обратно, первый справаВход сигнала, ВторойВыход сигнала.правильноLM1036Переключатель между белой сигнальной розеткой иДождитесь регулировкиСущность
3: Потенциометры слева направо:1,Micro 1 регулировка громкости.2,Micro 2 регулировка громкости.3,Регулировка микро -баса.4,Микрофотическая регулировка тройной.5,Регулировать количество реверберации.6,Регулировка звука баса.7,Регулировка высоких частот звука. 8,Регулировка громкости звука.
4 ::Вход сигнала, выход должен использоватьсяЩитСоединение, вход, выходные разъемы - это крытая плата, платаПубличноМеталлическая оболочка защищена, иначе легко создавать связь и помехи.Схема DIY требует определенных профессиональных знаний и способности делать это. Не рекомендуется покупать ее, если вы вообще не понимаете.

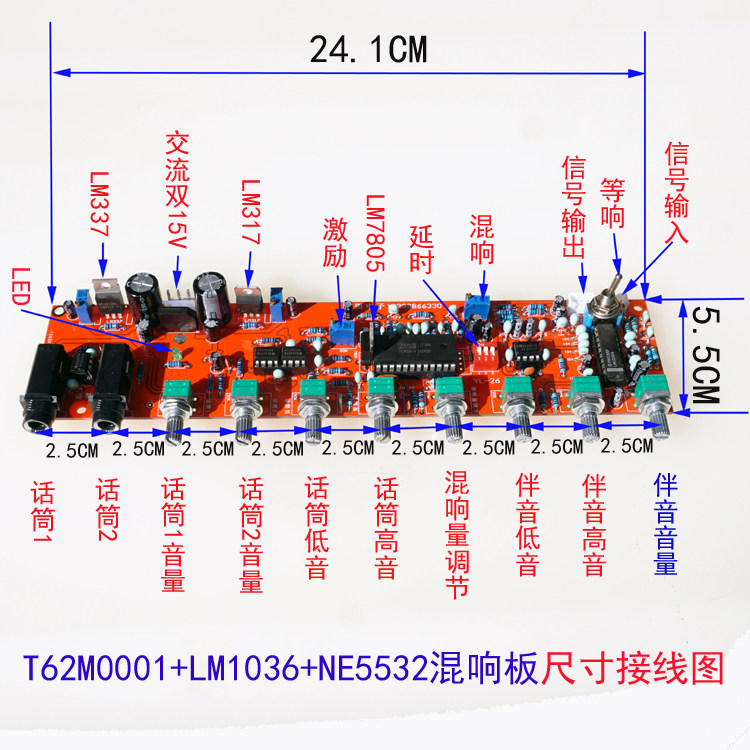

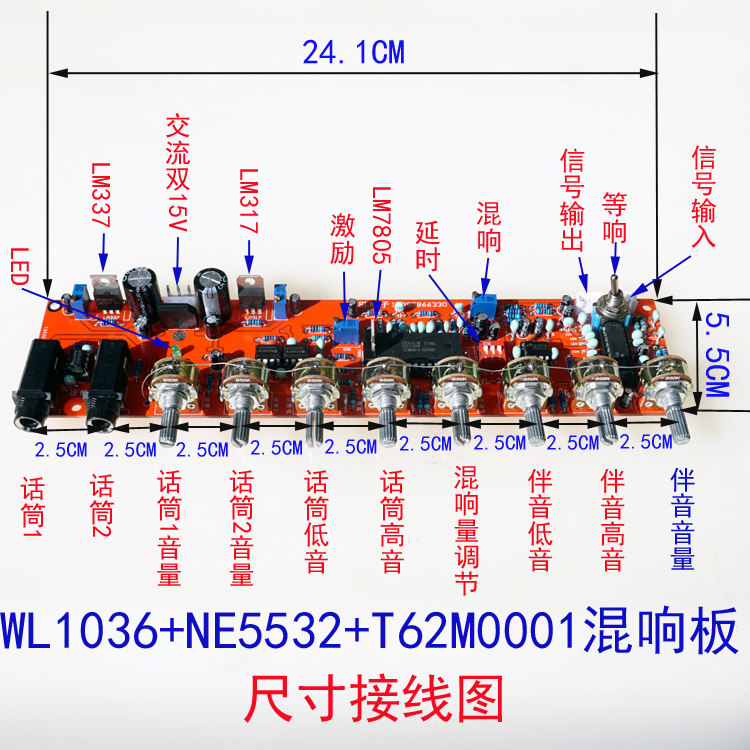

Центральное расстояние потенциометра: 2,5 см. Платаразмер:24,1x7,2x3,2 см.

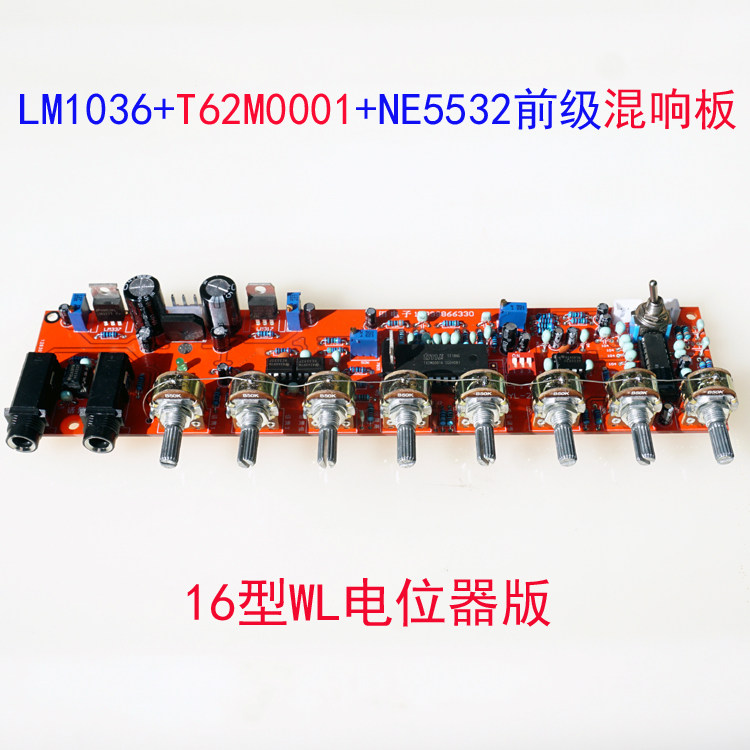

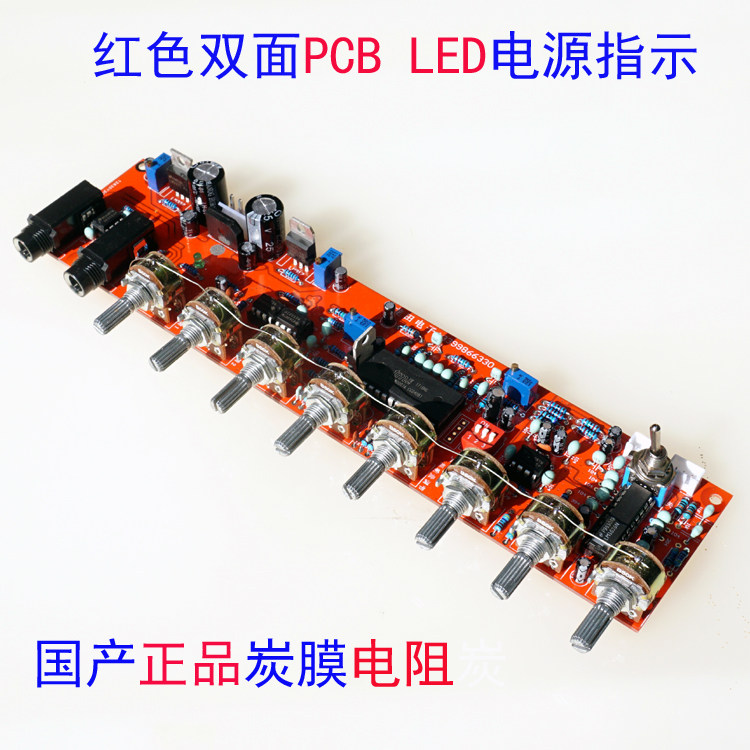

Изображение печатной платы версии потенциометра WL

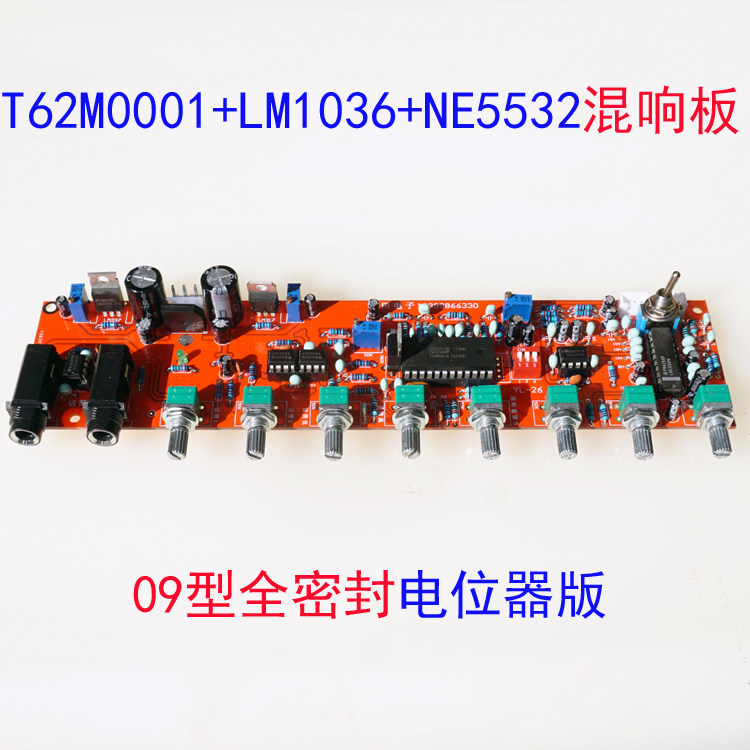

Изображение печатной платы версии потенциометра 097

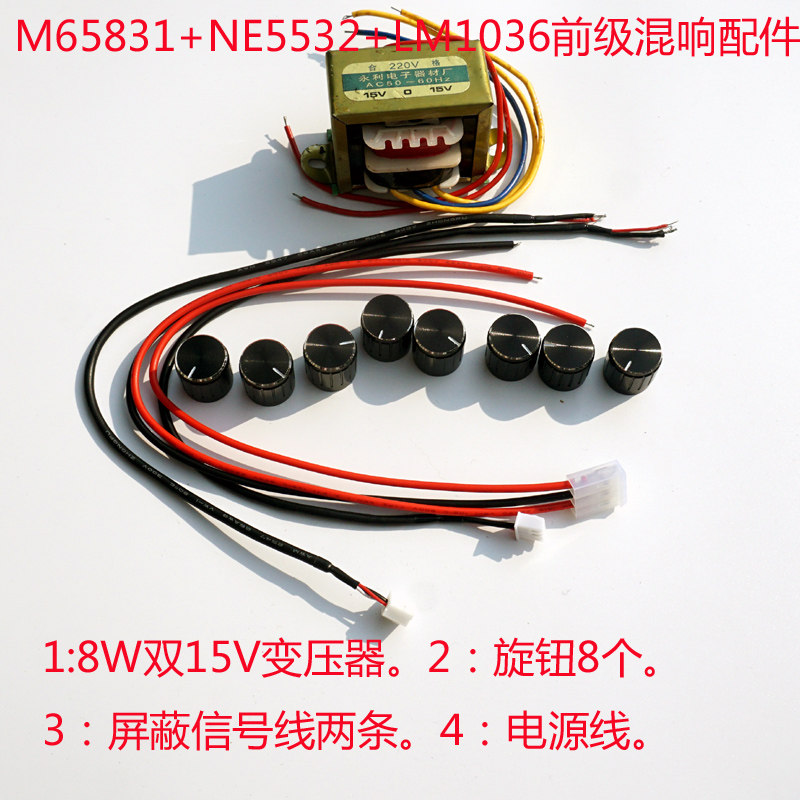

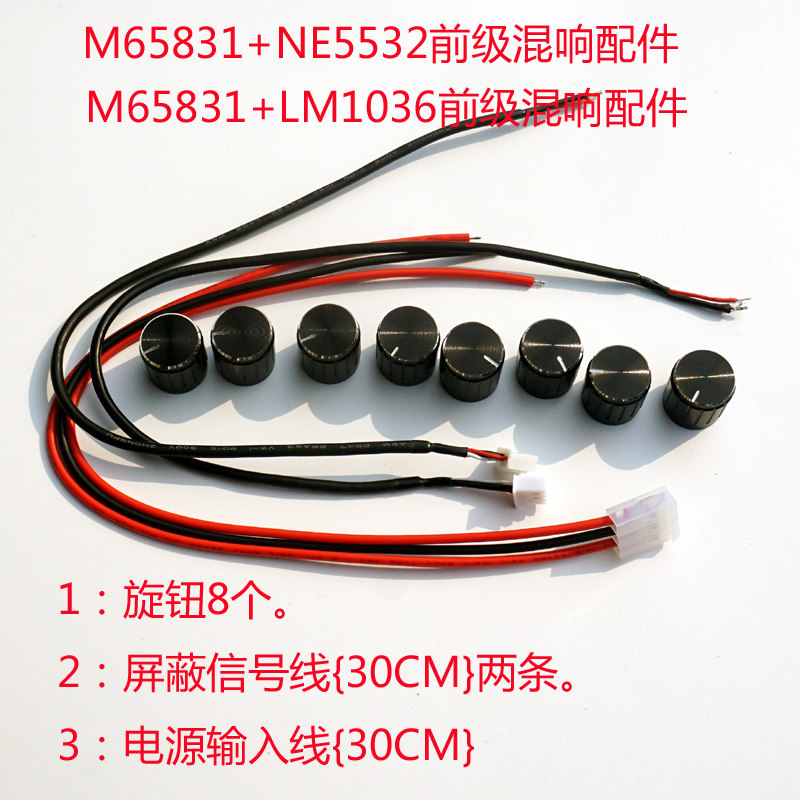

Аксессуар

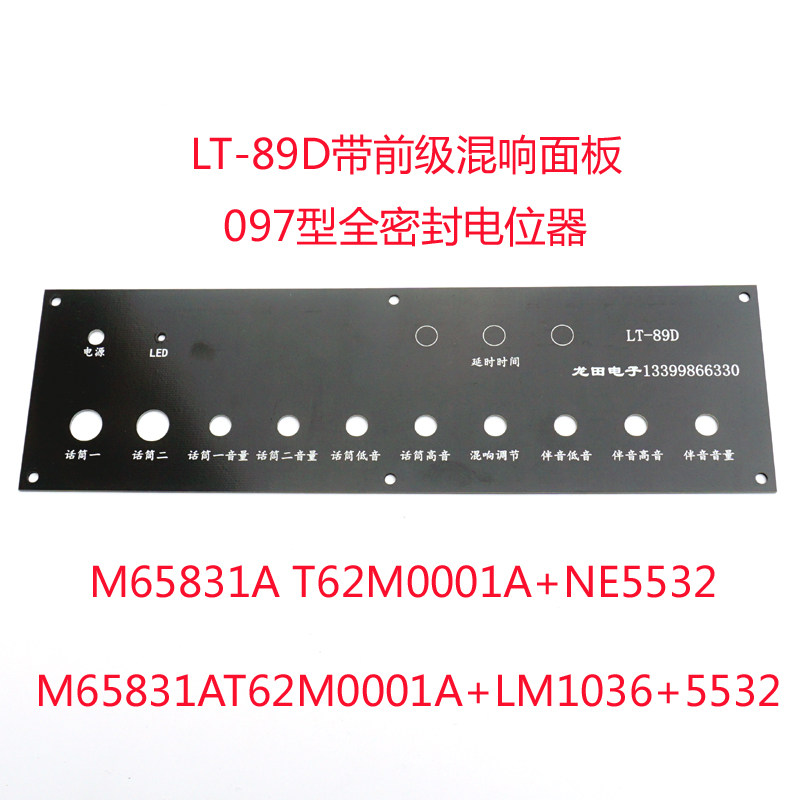

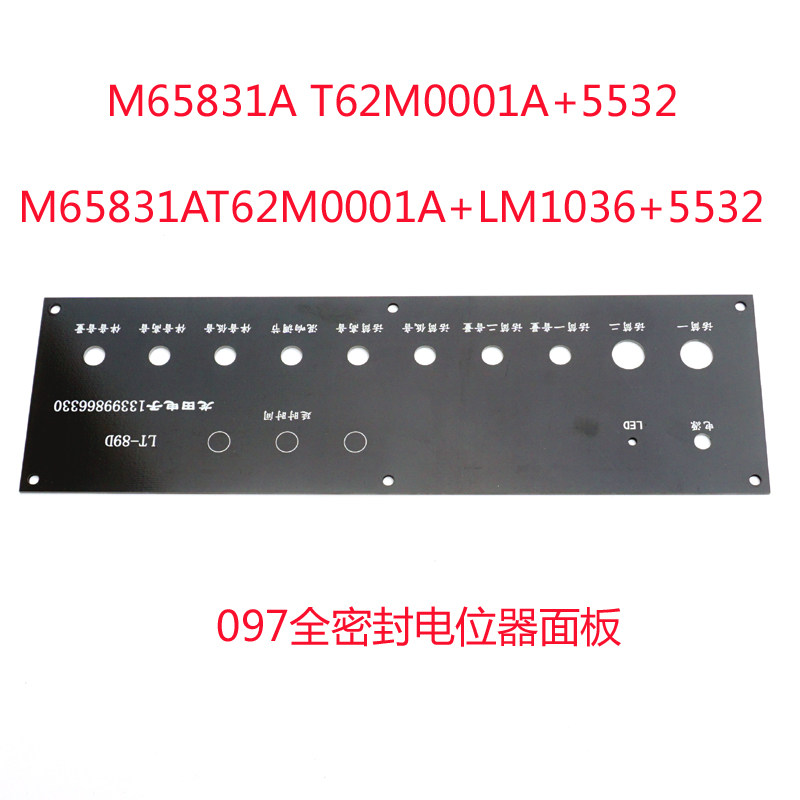

Панель {может быть оснащена только 097 полной версией потенциометра 097}
Ссылка на покупку аксессуаров
1:ПлатаPCBСвязь:http://item.taobao.com/item.htm?spm=a1z10.5.4002-406923486.34.qCwjY0&id=3081013657
2:Поддержка трансформатораСвязь:http://item.taobao.com/item.htm?spm=a1z10.5.4002-406923486.11.S3Mcsj&id=24533489
3 ::ПоддерживатьКрутитьСвязь:http://item.taobao.com/item.htm?spm=a1z10.5.4002-406923486.19.tl4ys8&id=24533089
