Портал без источника питания использует лихорадочную пассивную переднюю доску переднюю плату PAING PCB Kit Sulk

Цена: 43-127руб.    (¥2)
Артикул: 41135250186

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:haodiy音响电子科技电脑diy制作
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.25руб.
¥0.6815руб.
¥6.8144руб.
¥6127руб.
  • Информация о товаре
  • Фотографии
Цвет: Синий, Темно-синий, Лазурный



Это пассивная плата с ослабленной тональной платой, а в цепи используется полная схема регулировки высокого баса без резки!Не сжимайся!Без источника питания трансформатора может быть достигнута высокая регулировка басов, простая.

Пекартная плата, без частей,Цена 2 юань/кусок,Установите объем, собирайте сами,Цена 6 юань/набор,Готовый продукт15 Юань/наборСущность


Характеристика

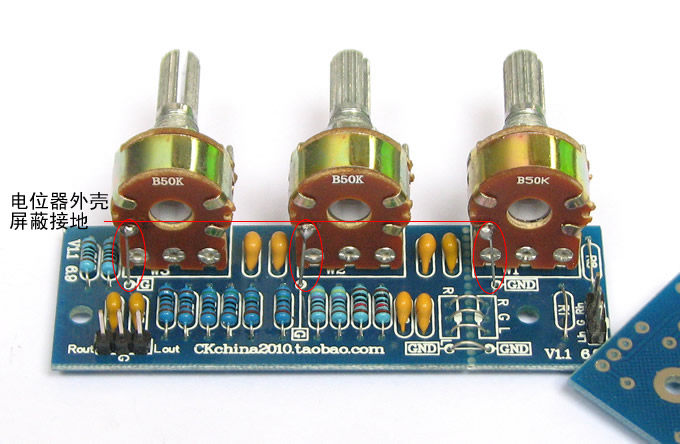

Пассивный дизайн, не будет проблем с дном заземления линии заземления!И независимый дизайн имеет экранированную линию заземления, которая полностью отделена от линии заземления аудиосигнала, а разные волны не будут хаотичными!Установка проще!
Плата регулировки громкости может быть разделена напрямую!DIY очень удобен!
Расстояние расстояния потенциометра составляет 25 мм, и после установки ручки не затрудняется!
1,6 мм военная промышленность!Качество ноги!
Полная схема регулировки высокого баса не разрезана!Не сжимайся!Вы можете знать количество счетов!

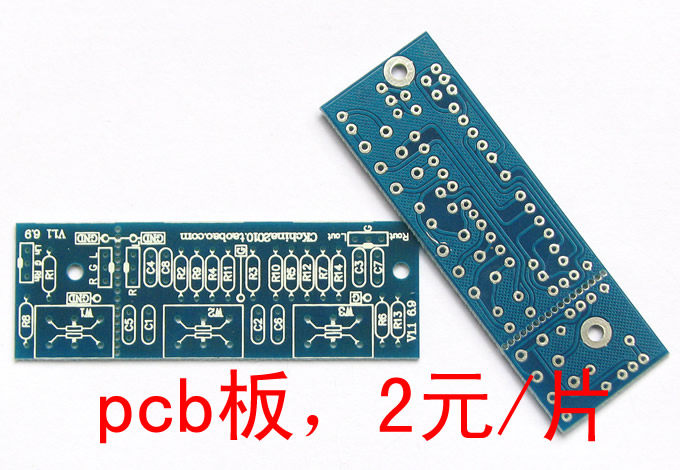

Пекартная плата, без частей,Цена 2 юань/кусок

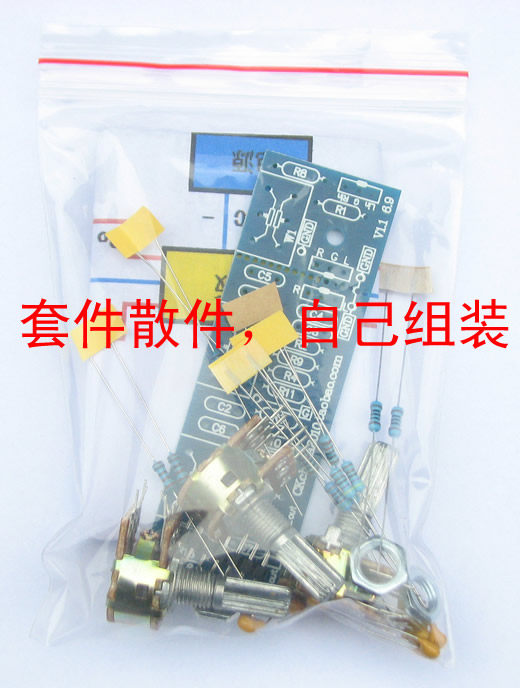

Установка деталей, собранных самостоятельно,Цена 6 юань/набор

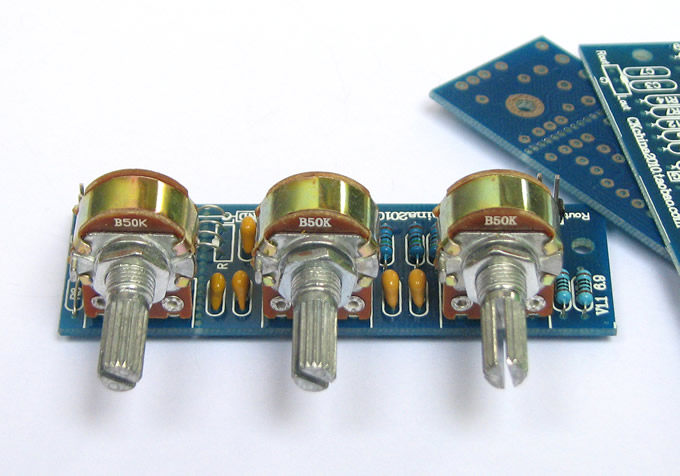

Готовый продукт после установки15 Юань/Только

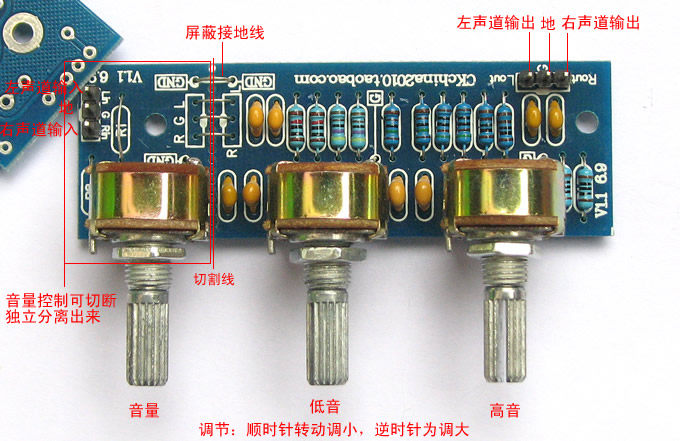

Функциональный порядок(Приведенная выше изображение, слева направо) Специфический бас-объем, вращение по часовой стрелке меньше, против часовой стрелки.

Центр винта потенциометра 25 мм составляет 25 мм

Лин: вход влево звукового сигнала

Рин: ввод правого звукового сигнала

Lout: выходной выходной сигнал Dao Dao

Route: Вывод правого звукового сигнала

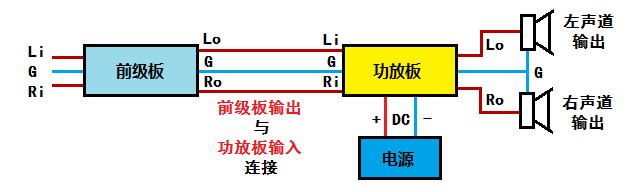

Диаграмма драма с усилителем мощности







Список компонентов(Вам нужно только следовать списку ниже)

 Логотип печатной платы Модель компонента
 W1, W2, W3 50K
 R2, R9 10K
 R3, R10 1.5K
 R4, R11 4.7K
 R5, R12 510Ω
 R6, R13 100Ω
 R7, R14 1K
 C1, C3, C5, C7 22nf(223)
 C2, C6 220nf(224)
 C4, C8 2.2nf(222)
 R1, R8 Сопротивление ослабления ввода

Сопротивление R1/R8 является резистором входного ослабления. Он в основном используется для управления максимальным объемом. Он слишком высок, чтобы избежать выходного объема, потому что объемный потенциометр регулируется слишком высоким. Размер не определяется.Можно заменить перемычкой.
