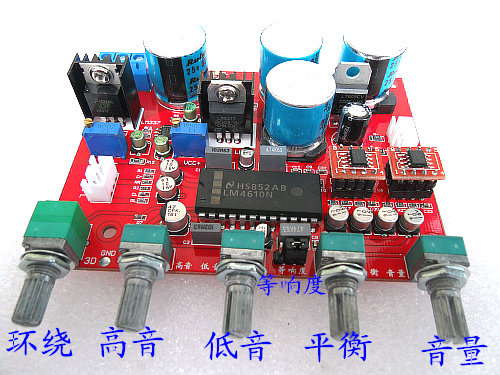

LM4610N Тонная доска с лихорадкой с двойной транспортировкой переднего уровня, увеличенного в версии улучшения питания сервоприводов
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Красный потенциометр фиксированная версия, Версия разделения зеленого потенциометра |
Все платы в нашем магазине проектируются и производятся самостоятельно (платы также могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика). Если вы покупаете небольшое количество, вы можете сделать фотографию напрямую.Цена выгодна для оптовых закупок. Добро пожаловать, свяжитесь с нами.
Потенциометр отделяется, не ограничивается расстоянием между установкой, и он более гибкий.
Последняя версия обновления:

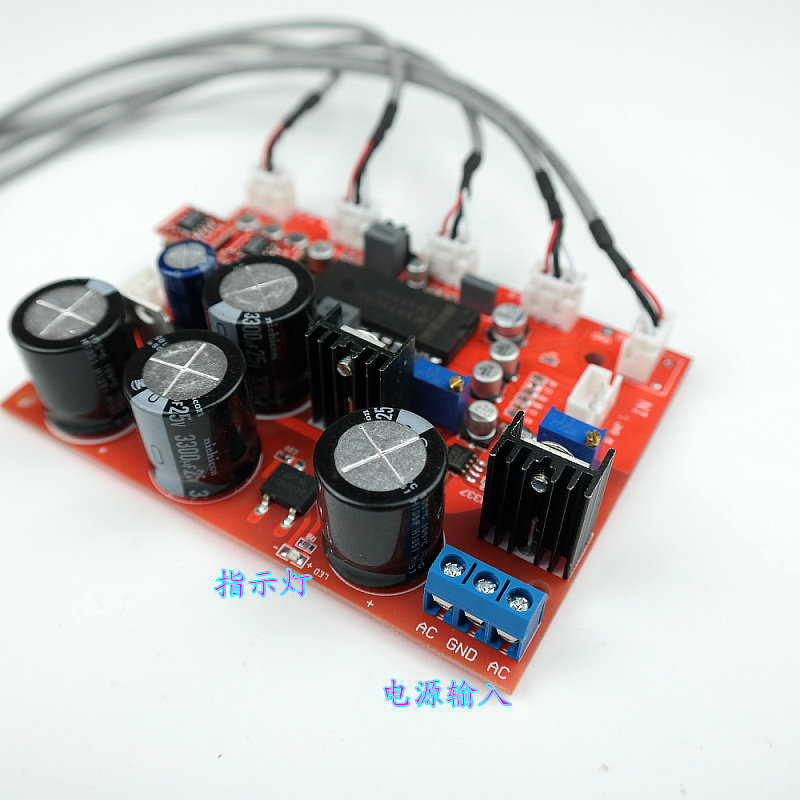

Благодарность питания составляет LF353+LM317+LM337 Сервопровод. Используйте 4 Импортированные 3300 UF/25 В.Схема усилителя с передним уровнем.‘Музыкальный факс ' схема A1 разработана.
Снова пересмотрен: лучше добавить вторичную стабилизацию IC в LM4610.
Фиксированная версия потенциометра: 99 Юань (выберите красный)
Потенти -сепаратированная версия: 109 Юань (выберите зеленый)
ПРИМЕЧАНИЕ. Если потенциометр разделен, есть 4 потенциометра подряд, и вы можете отодвинуть их назад, когда вернетесь.

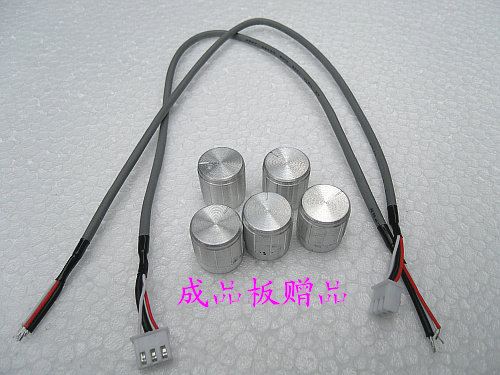

Отправьте 5 белых ручек сплава алюминиевого сплава (значение 5 Юань) и отправьте два кабеля защиты сигналов 300 мм (значение 4 Юань).

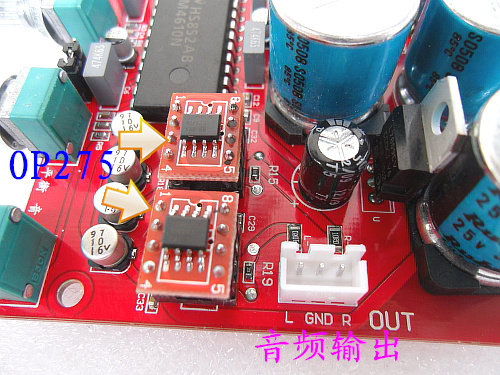

Два резистора R15, R19 представляют собой R и L, переднее увеличение L -канала для регулировки сопротивления, которое можно скорректировать в соответствии с фактическими потребностями (по умолчанию усиливается в 5 раз, значение сопротивления составляет 33 тыс., Чем больше сопротивления, Чем выше увеличение, множественное сопротивление, сопротивление может быть от сопротивления. Выбор 10K-56K,Примечание:Устойчивость к усилителю платы - это патч, который можно заменить на патч -сопротивление 0603. Если вы чувствуете, что патч нелегко сварки, вы можете удалить два наклейки, чтобы заменить его. Pad.
Используйте op amp класса лихорадки OP275

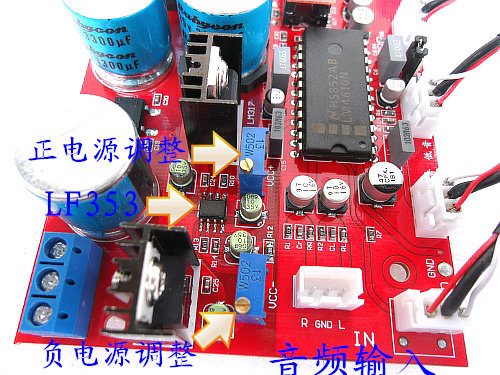

Примечание. Напряжение на плате было отладлено до доставки. Вам не нужно регулировать регулируемое сопротивление этих двух положительных и отрицательных источников питания. Если вам действительно нужно регулировать, вы должны отключить два чипа OP AMP (чтобы избежать корректировки Регулировка (чтобы избежать регулировки. Напряжение асимметрично повреждено операционным усилителем).
В этом магазине есть вспомогательный трансформатор, нажмите:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-1619729545.37.7a005b8dackdo2&id=41507603281
Введение:
Тонный чип LM4610 используется для использования чипа OP -AMP -класса лихорадки OP275 в качестве усиления до уровня (эффект не -NE5532, такой как NE5532, сопоставим).

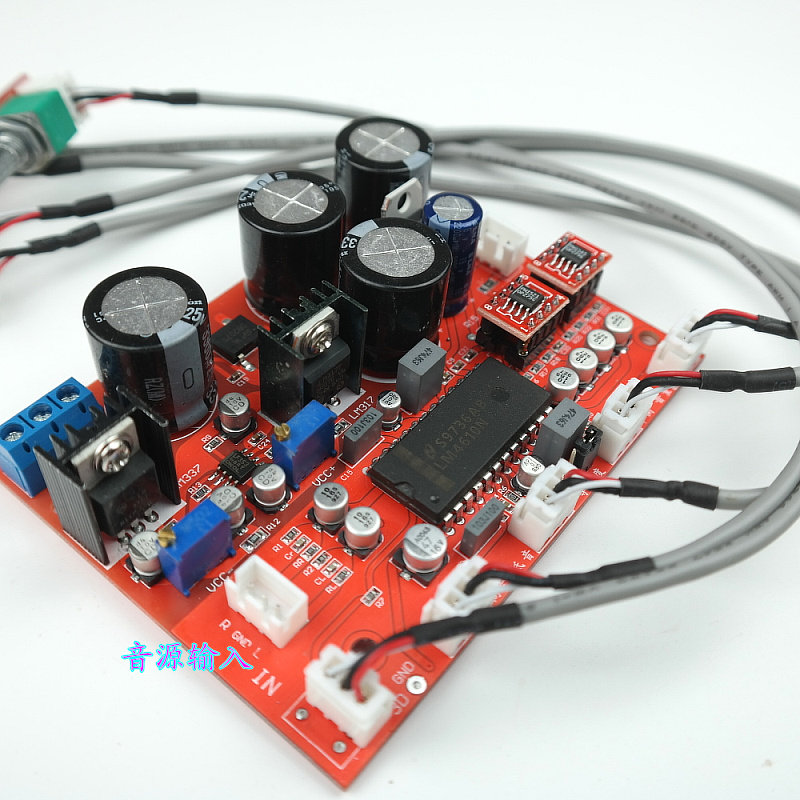

использоватьLF353+LM317+LM337 Servo Power Design, два операционных усилителя установлены с круглыми гнездами отверстия (если вы чувствуете, что существующий OP AMP не сжигается, он может быть удобно заменить более сожженный OP -усилитель, чтобы достичь Идеальный эффект). Производство процесса капитала (небольшой объем и стабильные характеристики), плата имеет объемное объемный баланс-басс-3D (3D регулирующий потенциометр, с переключателем с собственным выключателем, который может выключать и открыть 3D-функцию )
Рабочая напряжение: DC Dual 12-24V
Exchange Double 9-16V
Размер доски: 100 мм*75 мм
Потенциальное расстояние между расстоянием: 22 мм (красная версия)
Часто проблемы с проблемой:Текущий звук (помехи):Саундтрек звуковой пластины должен питаться от независимых трансформаторов. Лучшее из железного ядра, тип кольца.(Нет хорошего источника питания, эффект. Низкий шум нельзя говорить) При установке ось трехмерного потенциометра должна быть строго заземленной (объем, тройные, басы, баланс потенциометр, потому что он контролируется DC, там не будет вмешательства), в противном случае будет помехи.Потенциометр регулирует из -под контроля, или функция является ненормальной: Большая часть этой ситуации установлена на металлической панели. По некоторым причинам короткий замыкание (4610 контролируется DC, управляющее напряжение составляет короткое циркут, и функция должна выходить из управления).При столкновении с такой проблемой вы должны удалить все пять потенциометров с панели и узнать причину короткого замыкания с панелью.
