Передняя доска NE5532 с источником питания Servo (готовый продукт)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Предисловие:
Эта плата спроектирована и оптимизирована путем ссылки на схему предшественника в газете электроники в 1994 году.
Как мы все знаем, звуки предварительной стадии, сила на заднем плане и емкость фильтра -конденсатора на передней стадии относительно невелика. Как правило, 1000 UF достаточно, но качество питания очень высокое. Соединенное.Активная сервопривода Panasonic, посвященнаяУзор выходной волны меньше, и он достиг качества питания вблизи батареи.

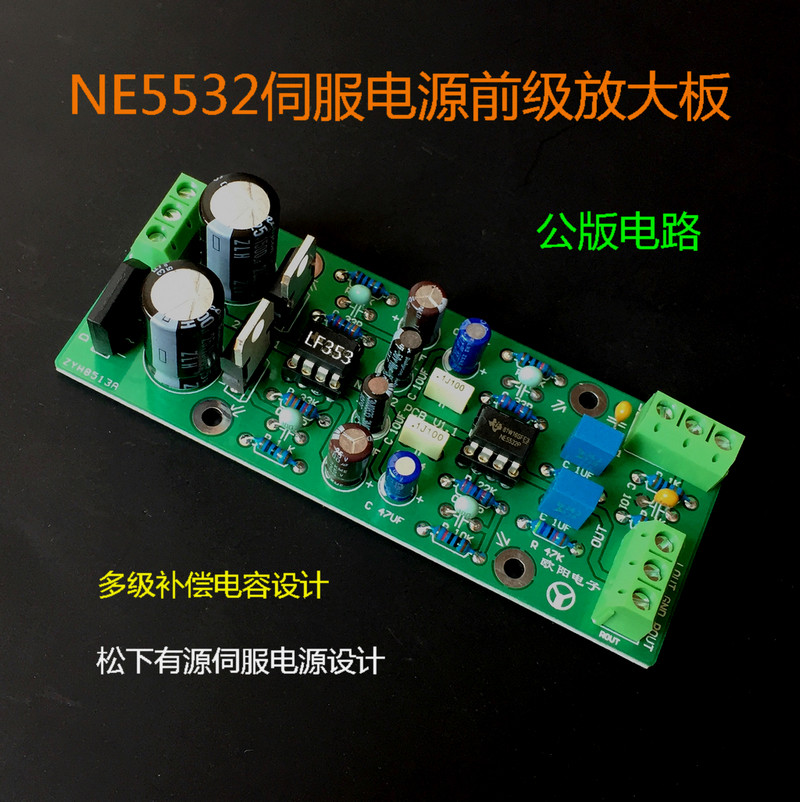

Фотографии продукта:
Материалы продукта:
1. Выбор материалов для платы1,6 мм высокого качества стеклянного волокноОбе стороны изготавливаются, а оловянная олова легче сварки.Размер: 105*42.Дизайн макета принимает классику немного земли, а заземление сигнала и области электропередачи разделены с помощью двухсторонней конструкции проводки.
  2. На этот раз фильтр емкость - Nissan на этот разОригинальный рубинС мощностью 1500 UF25V качество довольно хорошее. Сервопровод использует специальный чип Panasonic LF353. Большая часть транспорта является новым Texas NE5532.Нет полюсаемкость.
3. Эта плата поставляется с схемой напряжения выпрямителя, фильтра и напряжения, которая может непосредственно подключить источник питания переменного тока (AC Double 12V-Double 15V).Благодарность питания лучше всего использовать независимый источник питания или независимую обмотку, и не может использовать тот же набор питания, что и усилитель питания.
Установка используйте внимание:
&Nbsp; 1. Эта плата усиливающееся множество усилий определяется сопротивлением R22K, с 3 раза (r 22K) и 5 раз (R 47K). По умолчанию R22K (то есть в 3 раза усиливание). Существует два 1K сигнала. Терминал ввода сигнала. Сопротивление затухания, пользователи могут изменить размер в соответствии со своим собственным источником звука.
  2. Эта передняя плата должна быть подключена к потенциометру, чтобы отрегулировать объем. Потенциометр подключен в середине выходного конца NE5532 и входной клеммы сигнала усилителя.
  3. Во время теста мощности входной терминал сигнала на плате должен быть подключен к нагрузке.Не могу тусоватьсяВ противном случае будет индукционный шум, и сигнальная линия будет использоваться как можно дальше
Периферийное приложение: (необходимо купить отдельно)
  поддерживающий объемный потенциометр:Http: // item.&id=36831645535
Поддержка источника питания:Https: // item.&id=581799142290

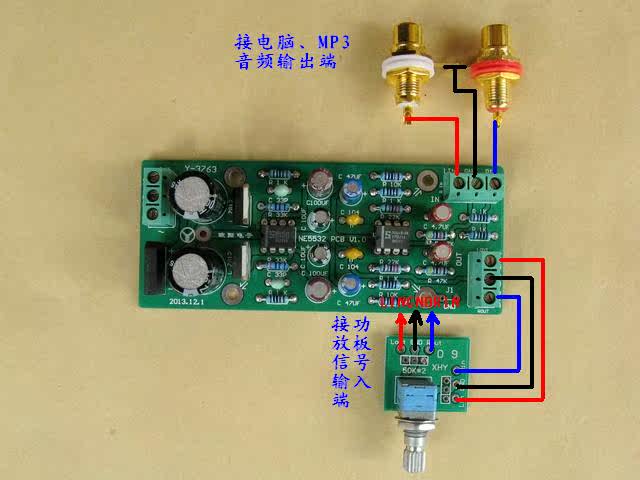

Схема потенциальной схемы внешнего объема:
