4 Введите 4th Road 4 Inlet 1 Audio Audiou
Цена: 317-6 234руб. (¥15)
Артикул: 35197652482
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:那旭春
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
- Блок питания, трансформатор
- Покупатель комплекта матери
- Стандартная готовая машина
- Материнская плата готовая продукт
- Высокая готовая машина
Добавить в корзину
Другие товары этого продавца
¥801 691руб.
¥1002 113руб.
¥170035 581руб.
¥40846руб.
| Цвет: | Покупатель комплекта матери, Материнская плата готовая продукт, Стандартная готовая машина, Высокая готовая машина, Блок питания, трансформатор |

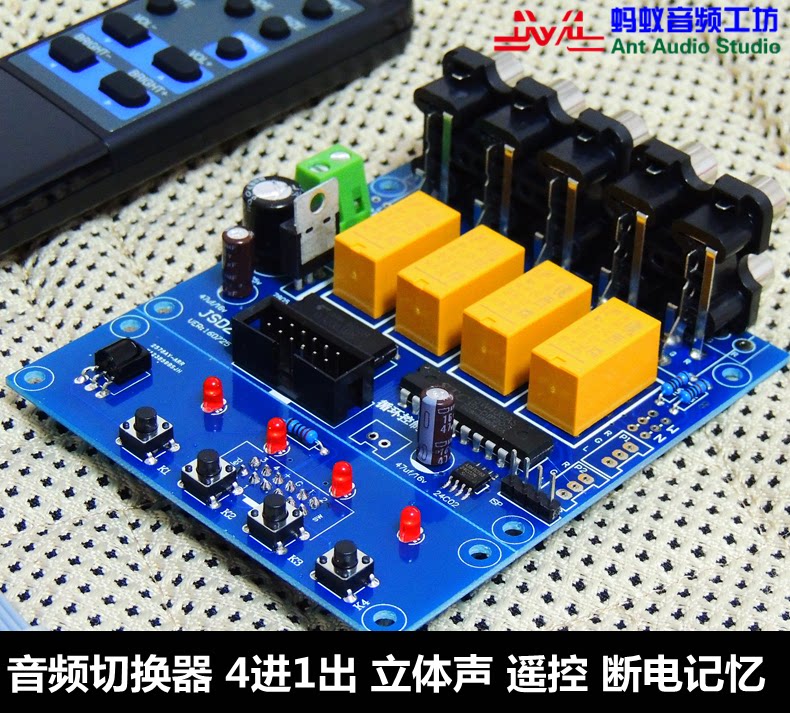

Я профессиональный аудио -переключатель, который можно управлять удаленно. Если вы хотите узнать больше, посмотрите вниз!
Отказ от ответственности: после того, как продукты, проданные после 25 ноября 2017 года, все записаны в последнюю программу версий, так что источник питания может быть автоматически храниться в любое время, и нет необходимости выполнять другие операции сохранения. Реальная питание от памяти, Пожалуйста, будьте уверены, чтобы купить его!
Описание цены продукта

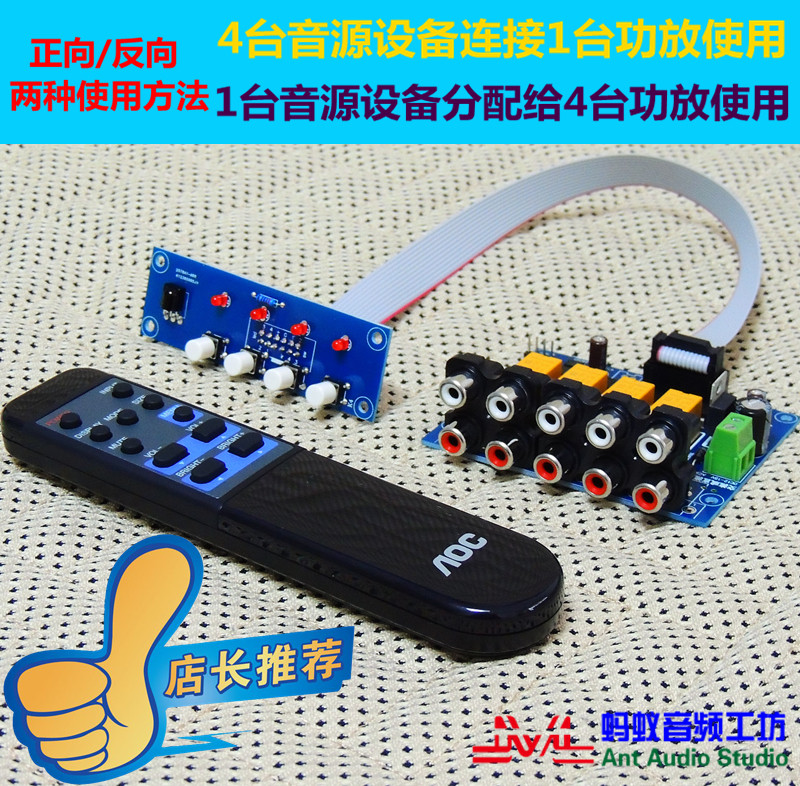

Комплект круговой платы
78 Юань

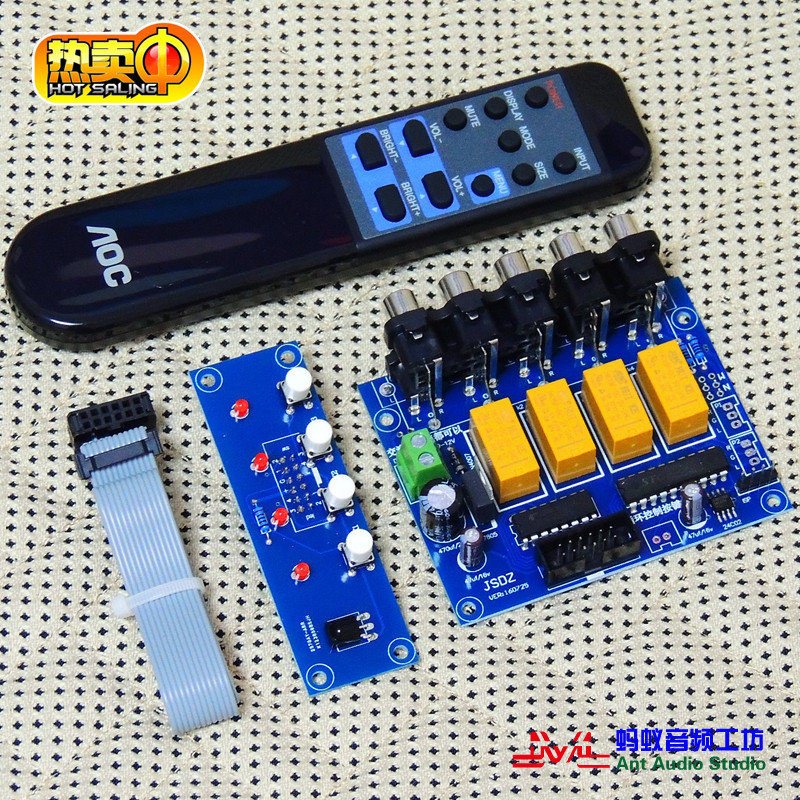

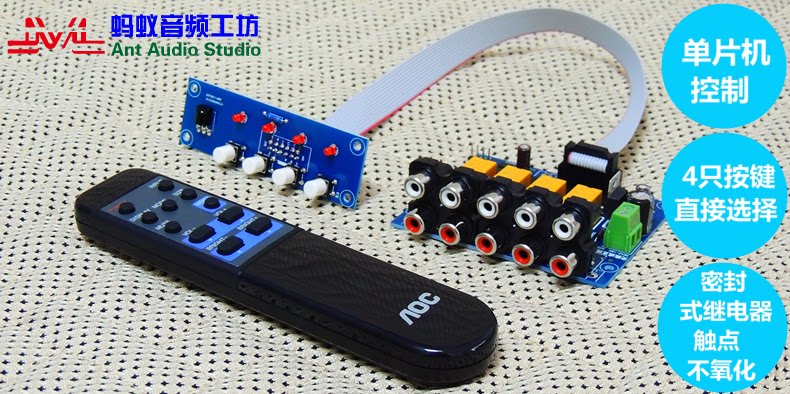

(Материнская плата+клавиатура+линия соединения+пульт дистанционного управления)
(
Купите объемный покупатель, чтобы обеспечить техническую поддержку сварки.
Полем
Готовый продукт
тарелка
98 Юань
(Материнская плата+клавиатура+линия соединения+пульт дистанционного управления)
(Не беспокойтесь о себе, вы можете купить готовую доску.
Вышеупомянутые два типа не содержат случаев и трансформаторов сил
Основные моменты продукта
Мгновенно PK бросает традиционный переключатель источника звука
Цепь управления и аудио схема полностью изолированные и отклоненные помехи шума и звук тока

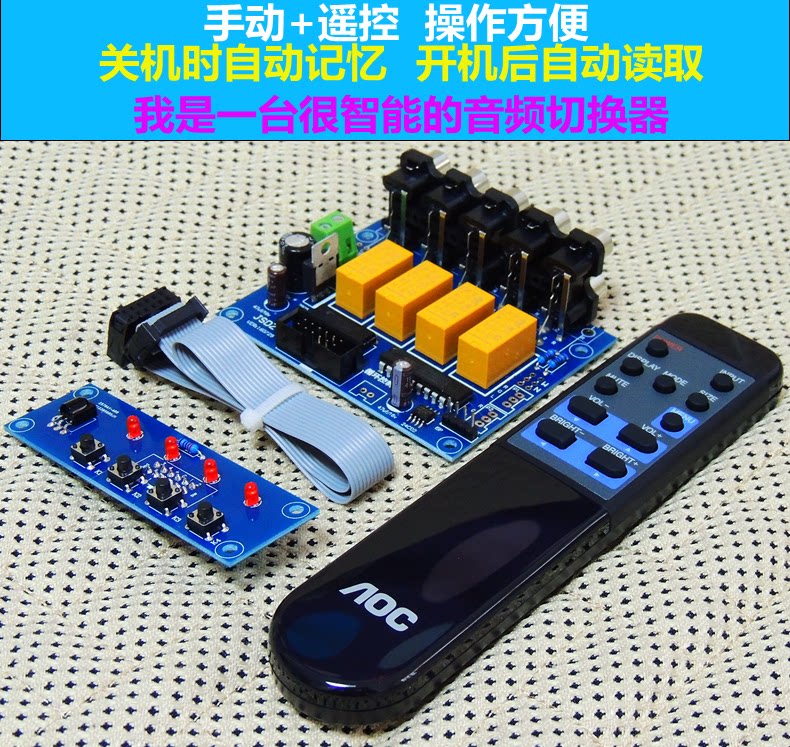

Первая сеть с переключателем источника звука с IC памяти и функцией дистанционного управления
Он может реализовать функцию памяти мощности. После отключения питания данные могут храниться в течение более 10 лет и не потеряться.
Преимущество функции памяти состоит в том, что не нужно регулировать каждый раз, когда это не требуется. Он автоматически подключает оборудование источника звука до разрыва питания, что очень удобно в использовании.
метод управления
Дистанционное управление: 4 клавиши выбираются напрямую.
Ручной аспект:
4 световые клавиши соответствуют 4 -миному входному источнику звука и непосредственно выберите одноразовый цикл одно -ключа, а метод управления переключателем древнего полосы намного сильнее.

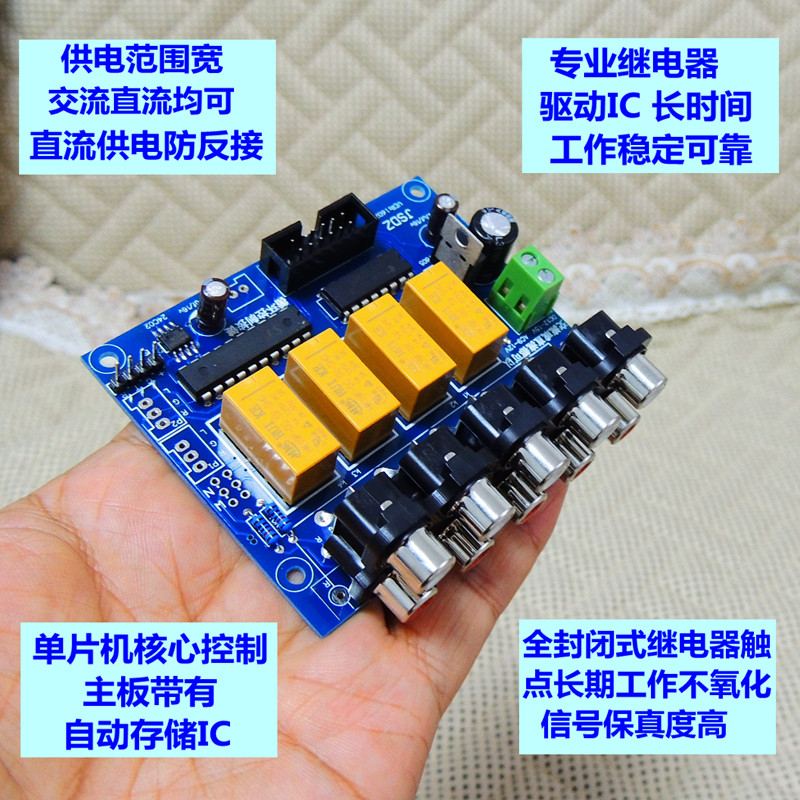

Требования к источнику питания
Благодарность этой платы также очень прост, а связь или DC могут быть доступны.Не беспокойтесь о проблеме положительных и отрицательных полюсов, 2 строки связаны случайным образом
Небольшой трансформатор с 9V-12V 400 мА составляет около 5 Вт (2 линии соединены по желанию, когда блок питания обменивается, независимо от положительного и отрицательного)
DC 12V-15V (во время источника питания постоянного тока две линии также произвольно соединены по желанию, независимо от положительного и отрицательного, если он перегружен, на плате существует функция защиты, она не повредит материнской плате, но он не будет работать. .
Размер товара
Материнская плата: 84 мм*68 -мм нажатие. Карта: 84 мм*27 мм
Размер дистанционного управления: 160 мм*36,5 мм
Длина линии: 250 мм
Инструкции по сварке и инструкциям по дистанционному управлению
Друзья, которые покупают объем, пожалуйста
Прежде всего, давайте поговорим об сборке, и сварка этого продукта очень проста.
Следует отметить, что следующие 8 баллов
1 3 конденсаторы не устанавливают отрицательный электрод из 3 конденсаторов.
2 1N4007 не притворяйтесь анти -ливерным кольцом, указывающим на 7805
3 4 светодиода, не устанавливайте короткую ногу из 4 светодиодов рядом с стороной кнопки
4 2 Прямые чипы, не устанавливают противоположный зазор, указывают на сторону 7805
5 Патч 24C02 Не устанавливайте небольшие точки анти -хип, соответствующую логотипу печати печатной платы.
6 -го штанга Материнской платы указывает на внешнюю часть платы печатной платы
7 На задней стороне платы установлен 16 -квартирный гнездо клавиатуры, а зазор указывает на сторону кнопки
Задняя часть 8 7805 в сторону реле на стороне реле
Следующие другие компоненты могут быть завершены на сиденье.

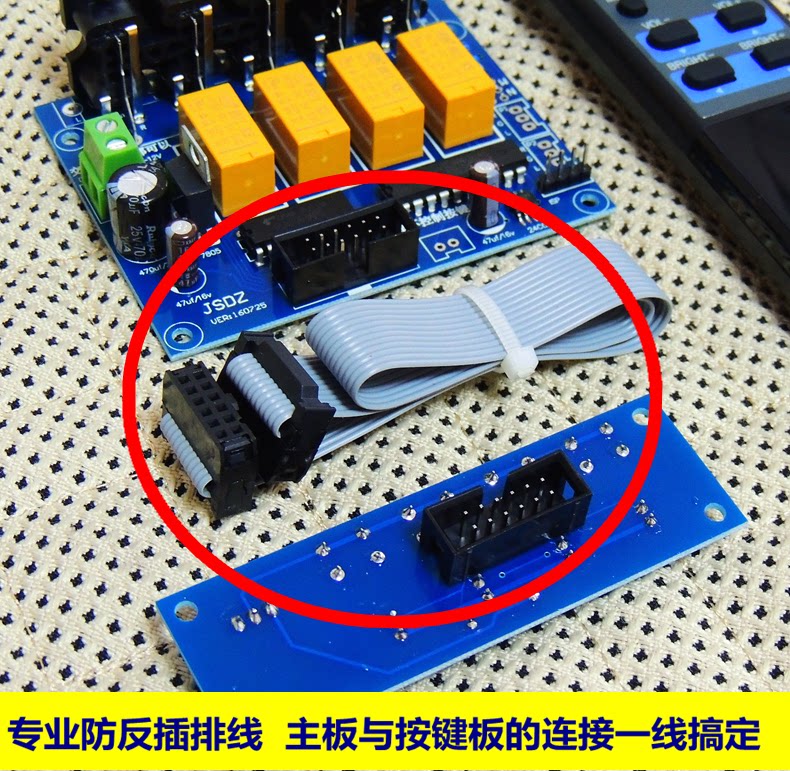

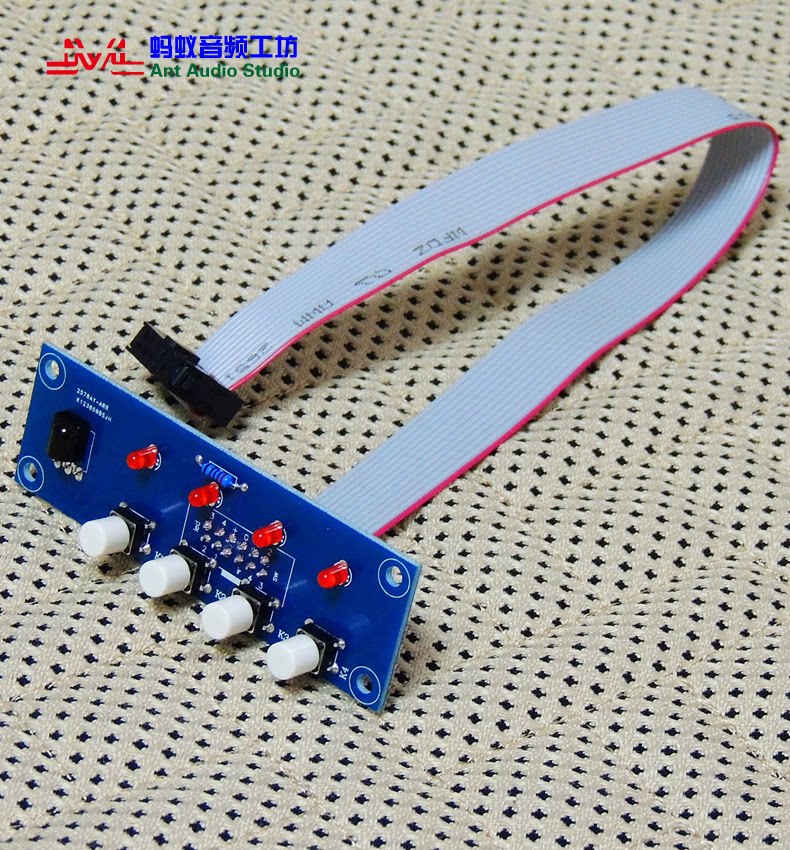

После сварочной сварки 2 пластины подключены к клавиатуре с 12 -храничной линией, а затем можно проверить материнскую плату.

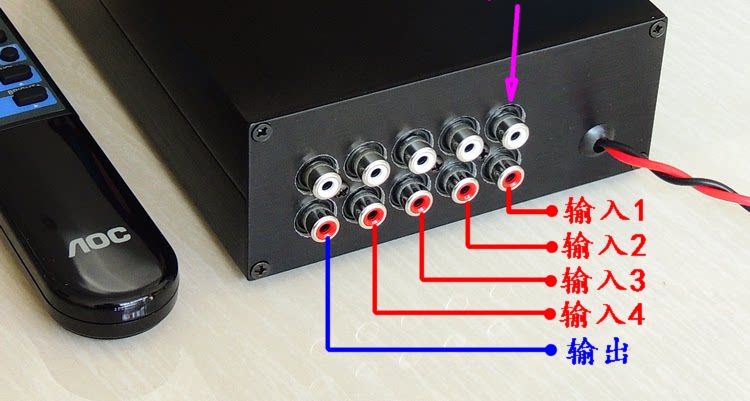

Клавиатура составляет 1 2 3 4 клавиши слева направо, соответственно, соответственно, соответственно, вход 1 2 3 4
Пример: нажмите кнопку 2 в настоящее время. В настоящее время аудиосигнал порта 2 выведет из порта Out. Другие 1 34 будут отключены

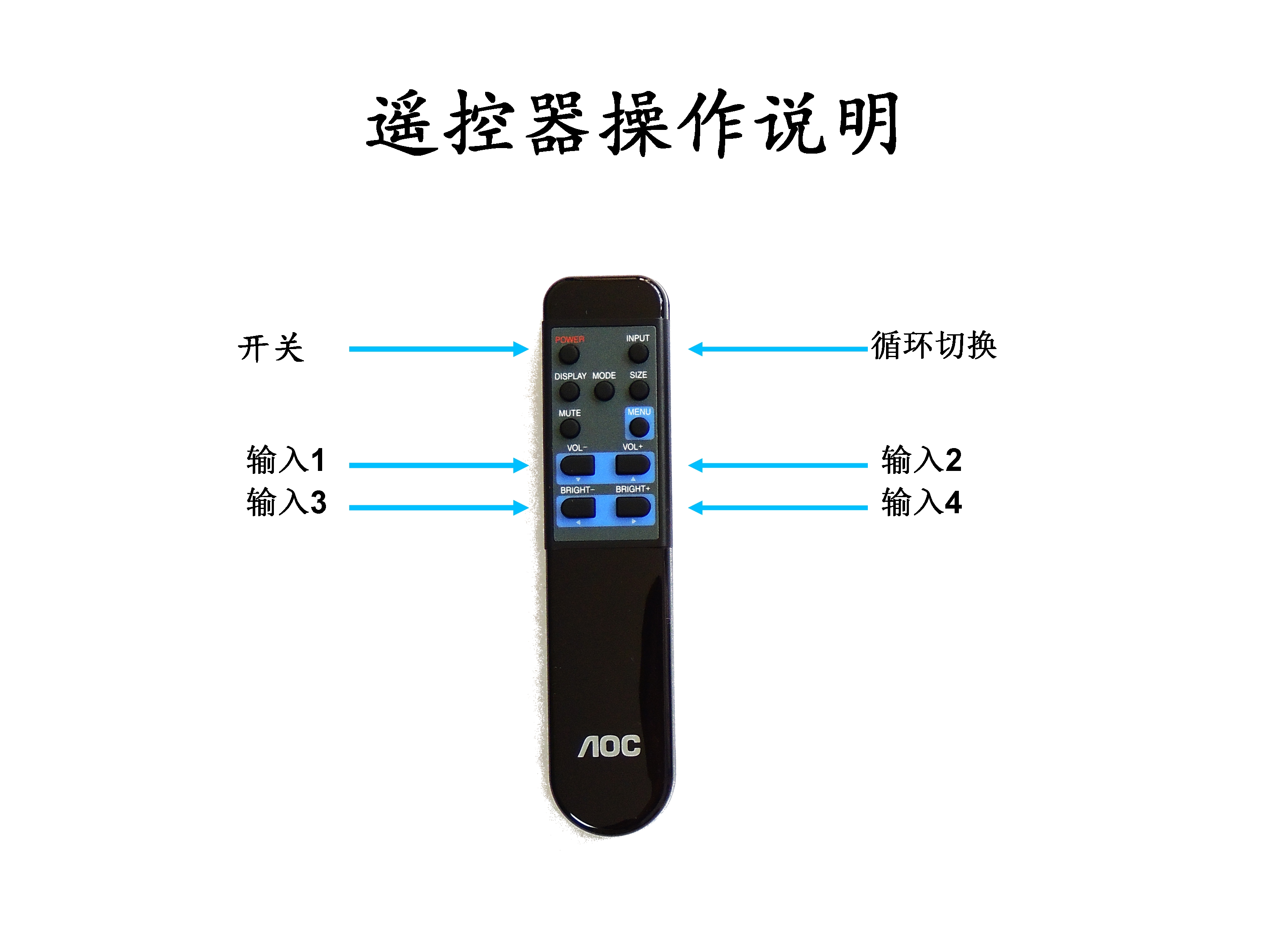

Описание кнопки удаленного управления:
Power Key = открыть и выключить
Входной ключ = выбор цикла
Vol-VOL+ яркие яркие+ четыре клавиши представляют 1 2 3 4, чтобы выбрать клавишу, соответственно. Функции такие же, как 4 ручных кнопок.
Разделительная линия разделения линии разделения линии разделения линии разделения линии разделения линии разделения линии разделения линии разделения линии разделения деля

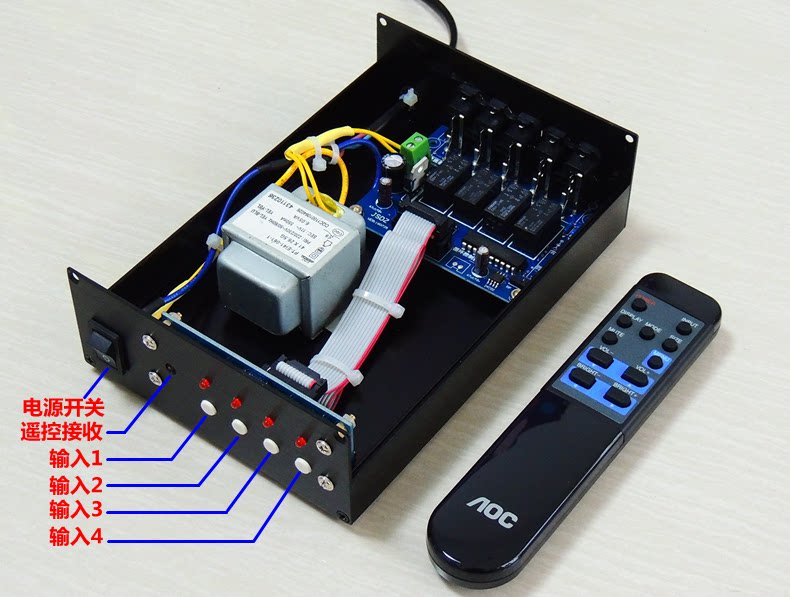

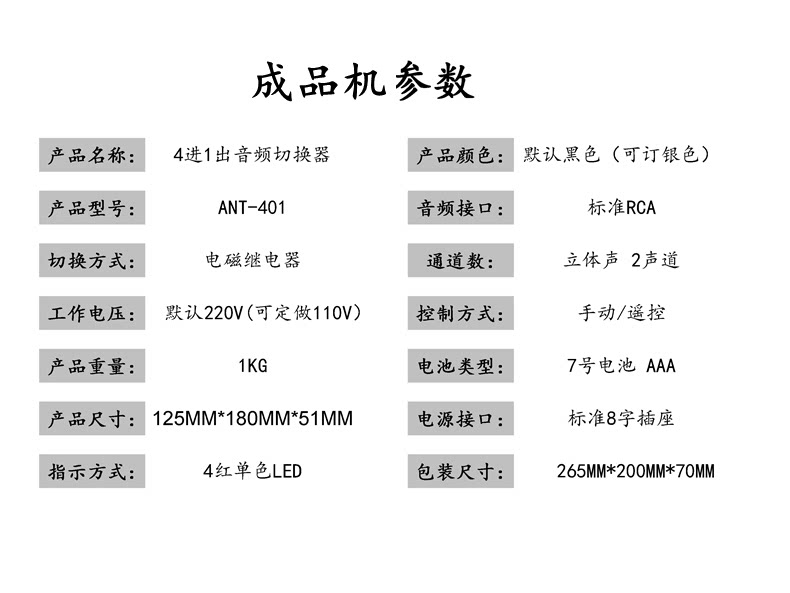

Ниже приведено введение в готовую машину продукта.
