LM4610N+Big S5532 Fever Hifi Front Polar Tone DC Front Ther D и другие звуковые линейные платы линии
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Версия по потенциометру WL, 097 Версия потенциометра, Аксессуары, трансформатор, Аксессуары, трансформатор |
Все круговые платы в этом магазине основаны на нашей 40 -летней схеме усилителя мощности DIY. Сварить сваркой машины. Если вы вернетесь, пожалуйста, подумайте о покупке, спасибо за понимание!
Описание круговой платы

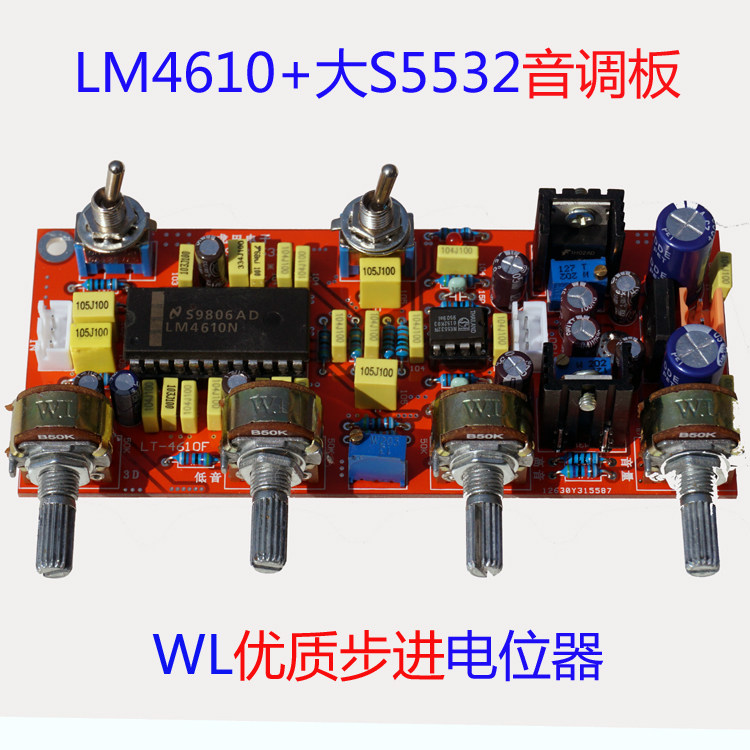

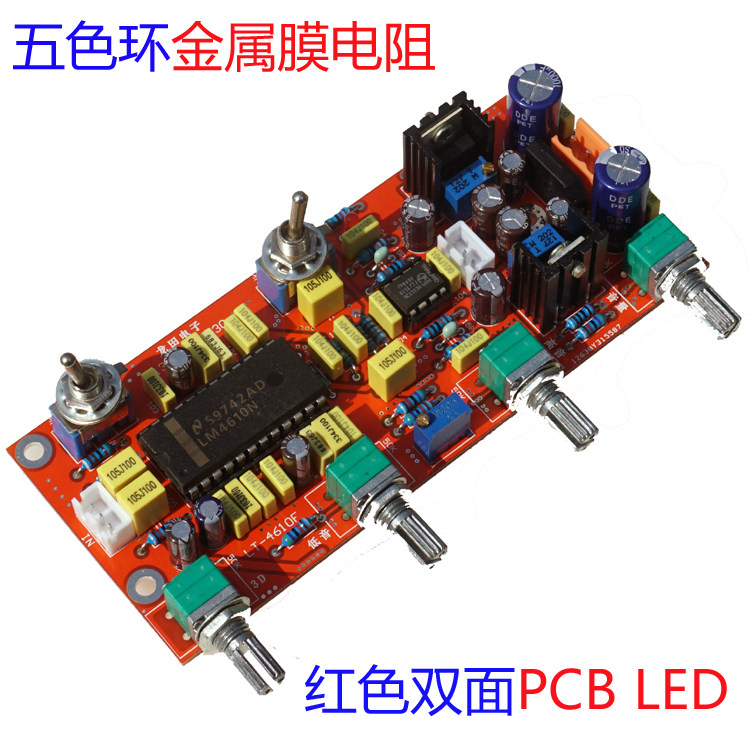

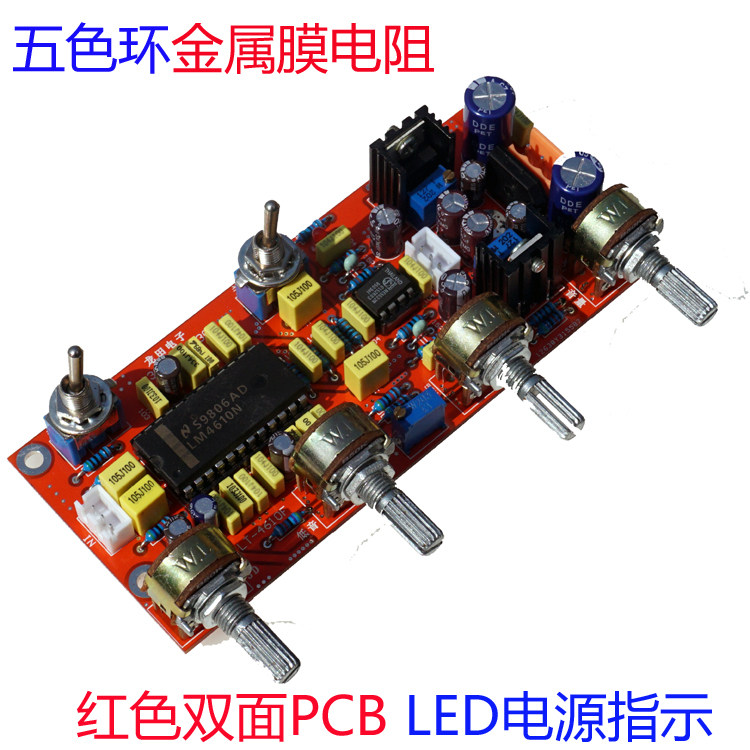

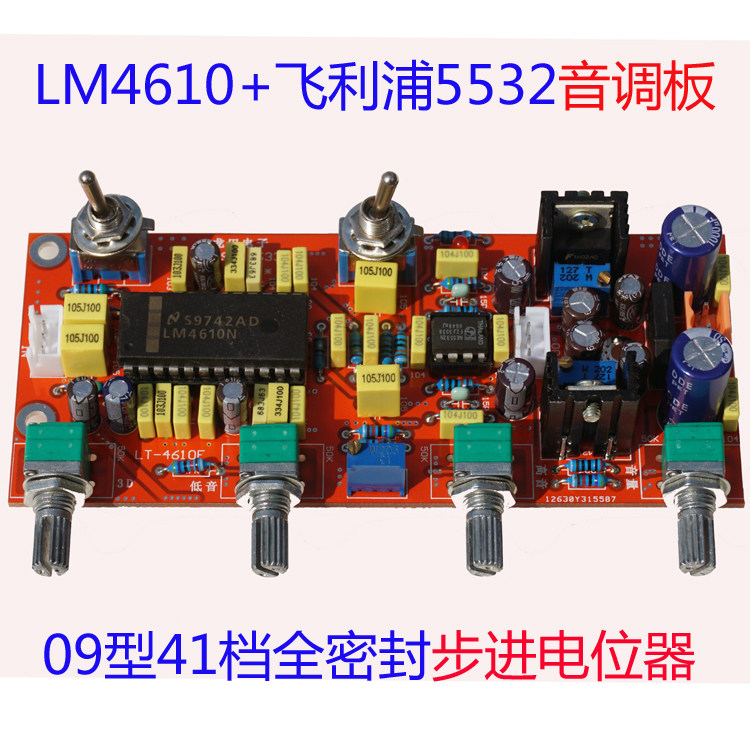

  1: Использование первоначальной разборки Национальной полупроводниковой корпорацииLM4610DC ТонIC, Передний полюс использует первоначальную разборку большойS5532илиФилипс5532,три разаувеличить.СопротивлениеПятиколорное кольцоМеталлическая мембрана сопротивление, Принятие конденсаторовБутик емкостьСущность

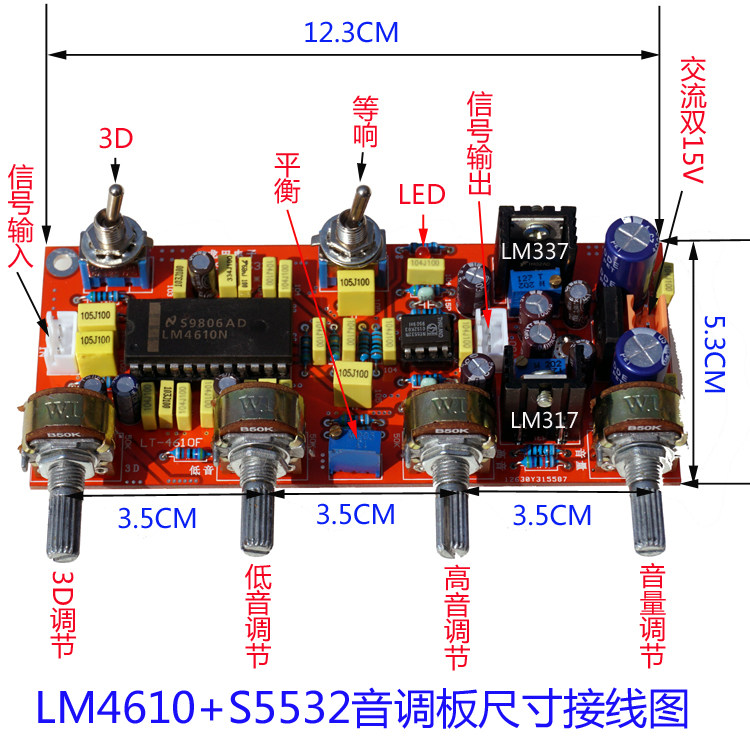

  2: Поткиски используетWLБутик -шаг потенциометр, потенциометр слева направо:1:3Dрегулировать.2:Регулировка баса.3:Регулировка Hightone.4:Регулировка громкости.Синяя регулировка точности в середине баса и твитера является сбалансированной регулировкой. Установка отладочно отлаживается. Как правило, нет необходимости регулировать.
  3: небольшой переключатель слева от платы3DОтрегулировать, небольшой переключатель в серединеЖдатьрегулировать.Белая гнезда слеваСигналвходить,середина5532Белая гнезда рядом с нимВыход сигналаБольшая красная розетка справавходная мощностьСущность

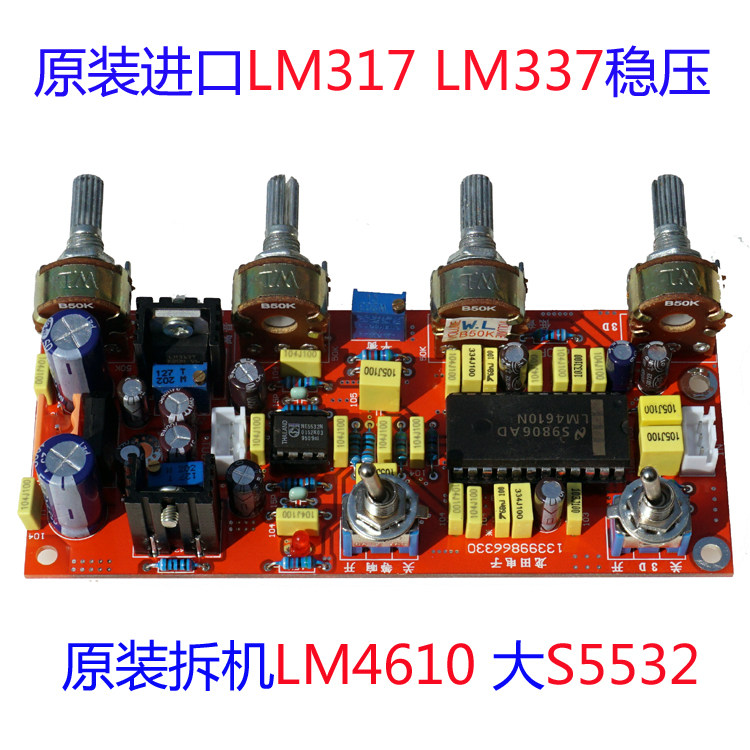

  4: Используйте общениепара15VВведите, есть на доскеФильтрация выпрямителяСхема, исходный импортный новый импортLM317,LM337Точная стабилизация,LM317,LM337Два в серединеСиняя регулировкаОн используется для регуляции напряжения.
Размер окружной платы:12.3x5.2x3.2cm Расстояние между точками потенциометра:3.5cm
LM4610Главная особенность:(1) Рабочее напряжение: AC Dual9V-пара16V(2) Диапазон регулировки Hightone:±16DB(16KHZчас) (3) Диапазон регулировки баса:±15DB(40KHZчас) (4) Диапазон регулирования баланса:1-20DB(5) Диапазон регулировки громкости:75DB(6) Отношение сигнал шум:80DB(7)Частотная характеристика:250KHZ(8) Общее гармоническое искажение:0.0003
Ссылка на покупку аксессуаров
  1: поддержкаТрансформаторСвязь:http://item.taobao.com/item.htm?spm=a1z10.3.0.83.dzw8au&id=24533303&
  2: поддержкаРучкаСвязь:http://item.taobao.com/item.htm?spm=a1z10.5.w4002-406923486.55.alopxh&id=24533089
  3: платаPCBСвязь:Https: // item.9888591086.62.aDJueC&id=527097419551
4: вспомогательные объектыВходная линияСвязь:https://item.taobao.com/item.htm?spm=a1z10.5- S. s.w4002-22595842.2fb6c93zrjbfq&id=39084444163
  5: поддержкаВыходная линияСвязь:https://item.taobao.com/item.htm?spm=a1z10.5-s.w4002-22595842.32fb6c93zrjbfq&id=39086021823
&Nbsp; установите внимание
  1: LM4610 - это электронная цепь управления громкостью, объемПотенциометр должен вращать абзацЧтобы сделать электронные движения переключения внутри LM4610, есть звуковой выход, а не проблема с цепью.
  2: потребности в мощностиAC Double 15V источник питанияЭто легко создавать звуки связи ниже двойного 15 В.Установка перед доставкой тестируется, и усилитель мощности может работать.
  3: вход сигнала, выходДолжен использовать линию щитаВ середине земли подключитесь к левому и правому каналам.Пратовая плата защищена металлической оболочкой.Я не знаю, как попросить об обслуживании клиентов.
  4: необходимо иметь определенныйСпособность делатьЕсли вы не понимаете этого вообще, не рекомендуется покупать его. Если вы не знаете, установите его под руководством друга схемы.
