Новая пересмотренная высококачественная аудиоуровневая таблица VU Head Drive Board
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

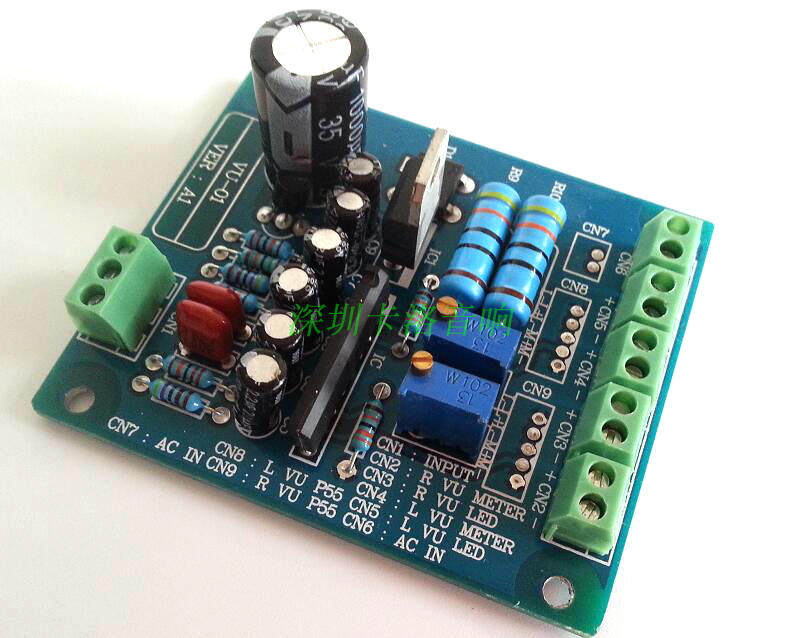

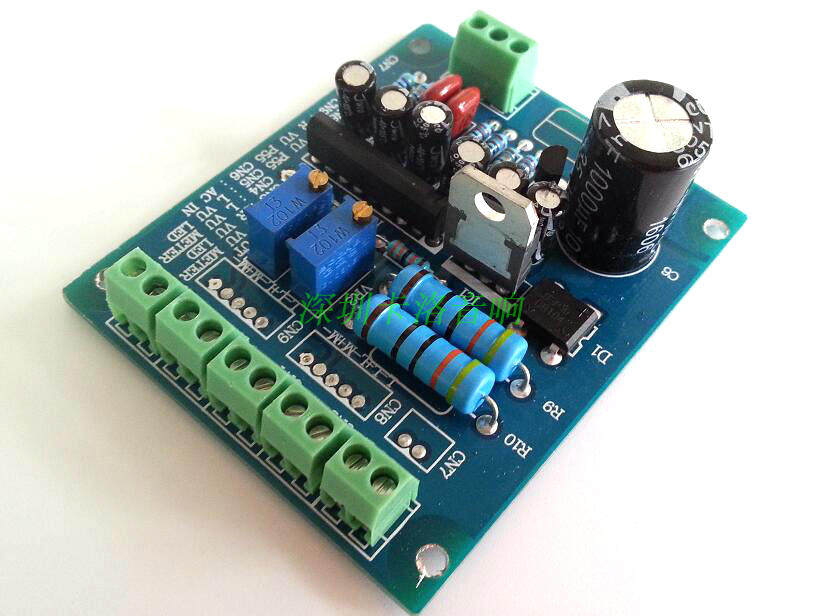

Некоторые характеристики этой приводной доски
1. Профессиональный аудиоVUводить машинуIC, Мы использовали, это не TA7318. Этот IC содержит динамическую сжатую схему квадратной корневой сжатой. Для выходных характеристик цифрового типа избегайте небольших указателей сигнала.
2. ДолженICПри отключении функции, в момент загрузки, функция немой получит низкий уровень, что может избежать явления нижней части указателя в момент мощности.Чтобы соответствовать привычке загрузки, у указателя будет небольшой качание.
3. Схема принятияAC12VПитание больше не являетсяTA7318По меньшей мереDC20VВышеупомянутый источник питания,Используйте оригинальный IC BA6138 Это будет очень удобно в использовании.
Вы можете использовать 9V для передачи мощности. Если фоновый свет поверхности слишком темный, сопротивление 2W470R слишком велик для исходной версии. Вы можете заменить его на небольшое сопротивление 2W30R и поставить на все самое лучшее. Эффект. эквивалент.
4. Использование двойной платы сплоченной платы фактически для обеспечения твердости терминала линии давления. После нескольких проводков куча терминала может быть свободной.
5. Каждая плата водителя была протестирована и скорректирована нашими профессиональными тестовыми стойками, чтобы обеспечить согласованность качества
Дизайн водительской доски красивый и разумный.
1. Введите часть:
  Lin, 0, Rin, является аудиосигнальной входной терминалом, которая подходит для левой, заземления и правых каналов, которые подключены к выходу источника звука CD.Или подберите выходной клемм на переднем входном клемме и не должен быть подключен к выходной терминалу передней выхода или потенциометра громкости.
VU  две группы на стороне метра“ +&rdquo“ -&Rdquo; терминал - выходной конец, который должен быть подключен к двум уровням на двух уровнях“ +”“ -” терминал.
Руководящий уровень.Не может превышать 1 мА.

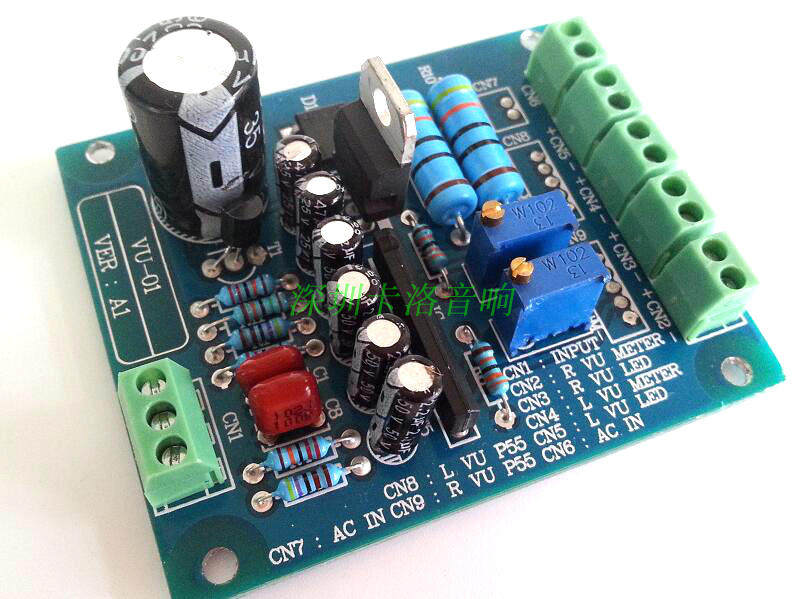

  2 Blue 3296 Series 500 Euros потенциометры на плате могут регулировать чувствительность двух голов отдельно.Поверните по часовой стрелке и повышайте чувствительность.
  La, LB - это терминал питания подсветки, RA, RB - еще один набор терминалов питания подсветки.
3, часть питания:
Эта плата использует источник питания постоянного тока для питания, требуется 12 В, 0,12а просто

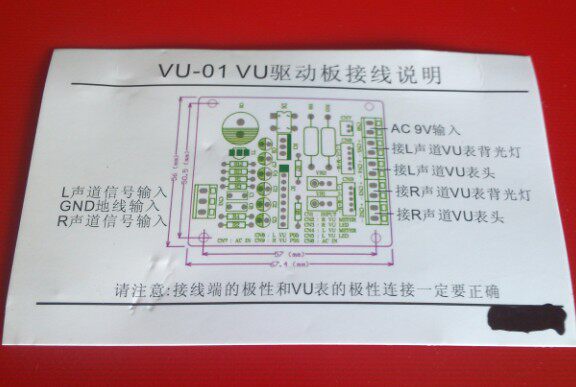

Карта описания проводки:  каждая плата оснащена изысканно печатной картой инструкции по проводке. Пожалуйста, следуйте линейке заголовка, чтобы исправить проводку. Если вы подключите неправильную линию, может быть опасность сжигания поверхности.

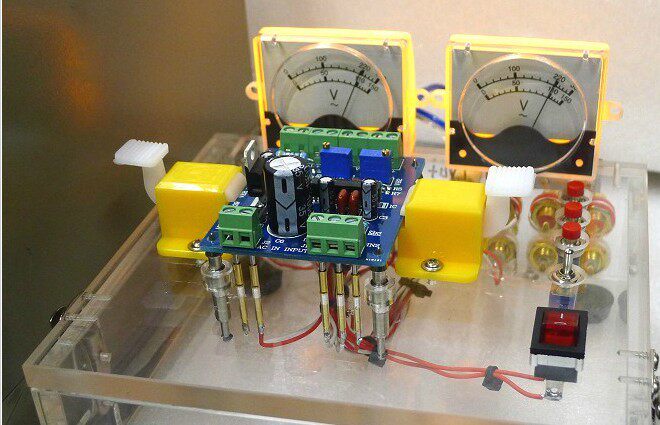

Каждая доска проверяется и проверяется через нашу профессиональную тестовую стойку. Без особых требований мы все вводим1W/8Европа (2.83VПолем,использоватьP-55Голова головки - это нагрузочный тест, указатель качается0DBШкала.Если у вас есть особые требования, вы можете написать текстовое сообщение.В дополнение к настройке потенциала нагрузки, на самом деле вы также можете рассмотреть входную схему напряжения.
LEDЯркость подсветки, регулируемаяR9иR10Значение сопротивления реализуется. С помощью электрического параметра с подсветкой его можно легко рассчитать в соответствии с законом Ома. Если вы хотите помочь, отправьте текстовые сообщения.MailКому:carloamp@ampmart.com
Инсульт терминал
  линии давления, которые мы выбираем, очень высоки. Самое главное, что метод потока очень разумный, и он может твердо затянуть линии различных типов диаметра.Кроме того, мы используем двойные панели, а прокладки терминала резьбового терминала относительно сильны и нелегко ослабить.
Размер окружной платы
  размер установки линейной платы, внешняя рама67.4MM*56MM, Размер установки отверстия винта:57MM*50.5MMСущностьВинты применяются к винту M3.
Пожалуйста, обрати внимание:
  Модель IC, принятую этой схемой, была отполирована. Пожалуйста, рассмотрите ее перед покупкой. Когда плата затрат выйдет из завода, 100%тест квалифицирован.
Большое количество акций, прямые продажи заводских цен, приветственный оптовый, Wang; Tel 13715267839
