LM4610N+NE5532 Усилитель передний полярный Hifi DC High и низко звуковая плата 3D и другие звуковые фронт DIY DIY PCB
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | WL потенциометр LM4610 Передняя пластина, 097 Potentiometer LM4610 Передняя пластина, Аксессуары, трансформатор, Аксессуары, трансформатор, 8W |
Все круговые платы в этом магазине основаны на нашей 40 -летней схеме усилителя мощности DIY. Сварить сваркой машины. Если вы вернетесь, пожалуйста, подумайте о покупке, спасибо за понимание!
Описание круговой платы
1: LM4610Главная особенность: (1) Работое напряжение: переменДвойной 9 В-дубль 16 В(2) Диапазон регулировки тройки:±16 дБ (при 16 кГц) (3) Диапазон регулировки баса:±15 дБ (при 40 кГц) (4) Диапазон корректировки баланса: 1-20 дБ (5) Диапазон регулировки громкости: 75 дБ (6) SNR: 80DB (7) Частотная характеристика: 250 кГц (8) Общее гармоническое искажение: 0,0003

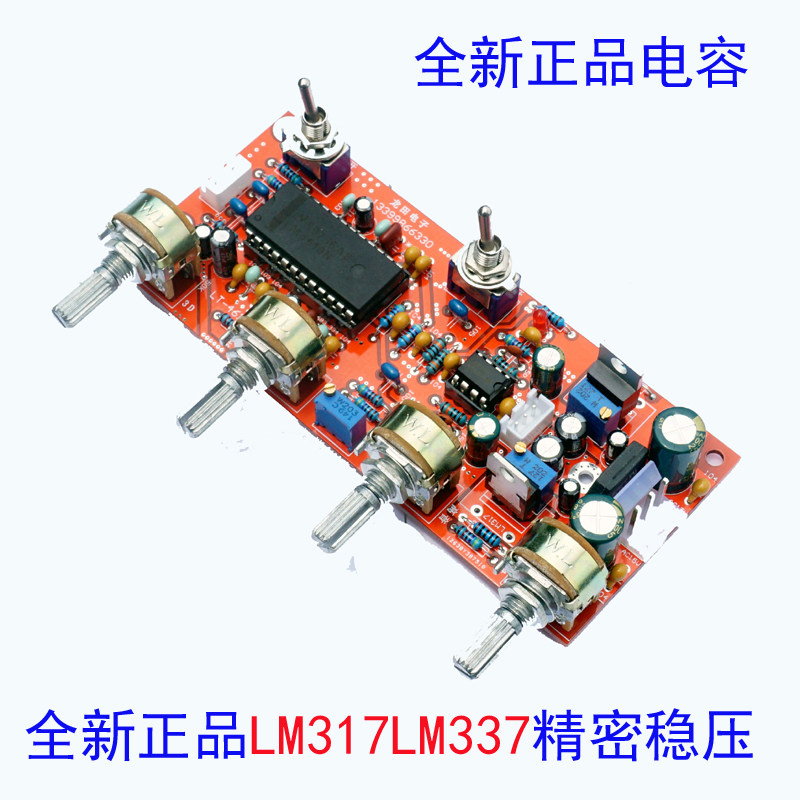

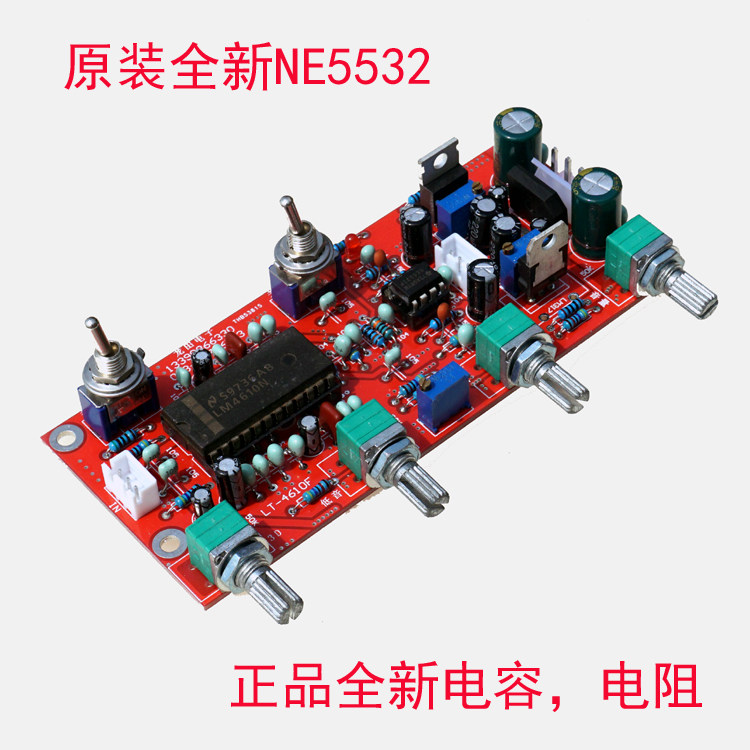

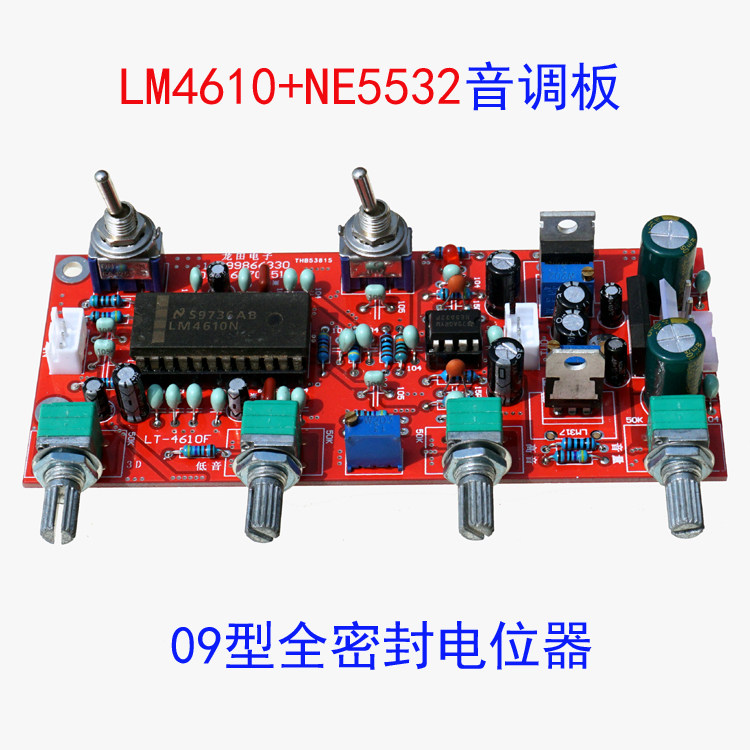

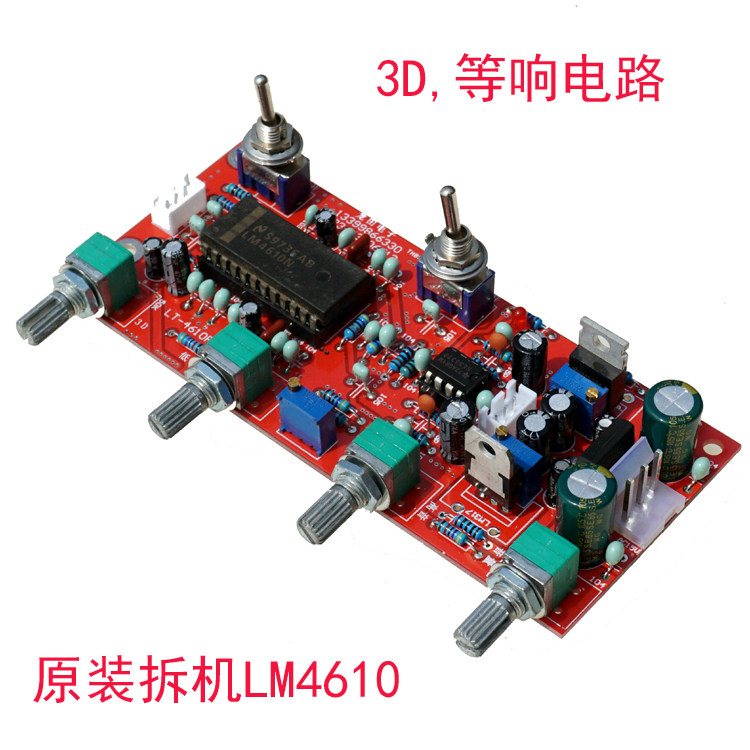

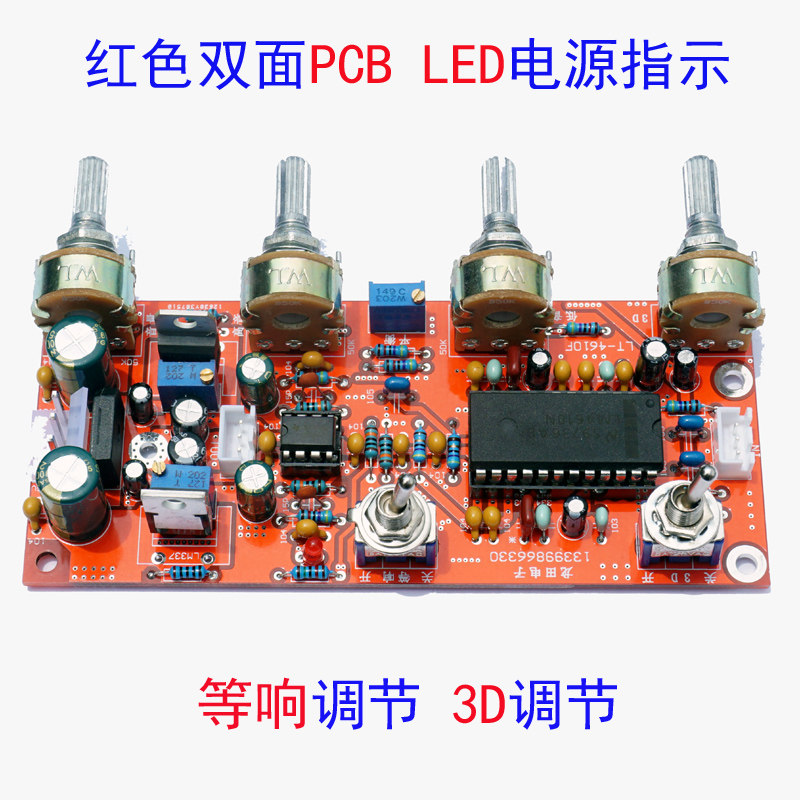

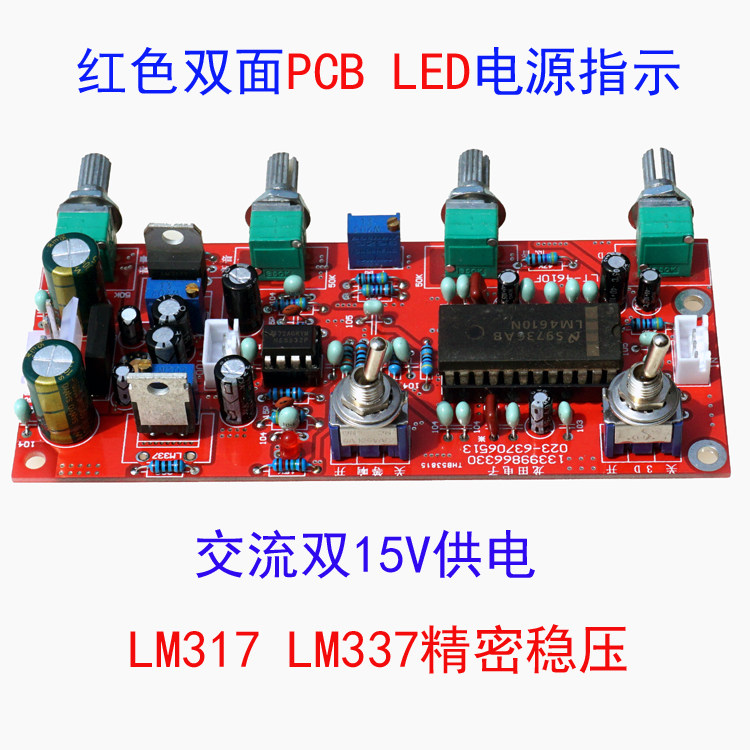

2: новая обновленная версия была добавленаLEDИндикатор мощности, 097 Полностью герметичный тип, потенциометр WL 16-типа, разные потенциометра, другие детали одинаковы.Использование оригинальной машины разборки национальной полупроводниковой корпорацииLM4610DC Tone IC, новый и аутентичный фронт-полюсNE5532, Три раза увеличительно.СопротивлениеУстойчивость углеродной мембраны, конденсатор использует подлинные домашние конденсаторы. 3: потенциометр принятWL или 097Потенциометр, слева направо, есть:1:3D регулировка.2:Регулировка баса.3 ::Регулировка Hightone.4 ::Регулировка громкости. Басовые и высокие потенциометры синие в середине.Баланс регулирования, После установки и отладки, обычно не требуется регулировка. 4: небольшой переключатель на левой стороне платы3D регулировка, небольшой переключатель в серединеДождитесь регулировкиПолем Белая гнезда слеваВход сигнала, белая гнезда рядом со средним 5532Выход сигнала, больший белый гнездо справавходная мощностьСущность 5: Используйте общениеДвойной 15 ВВвод, на плате существует рецептивная схема фильтра.LM317,LM337Стабилизация точного напряжения, две синие регулируемые середины LM317 и LM337 используются для регулировки напряжения. Тест на корректировку проводится перед отправкой, поэтому вам не нужно регулировать его самостоятельно.

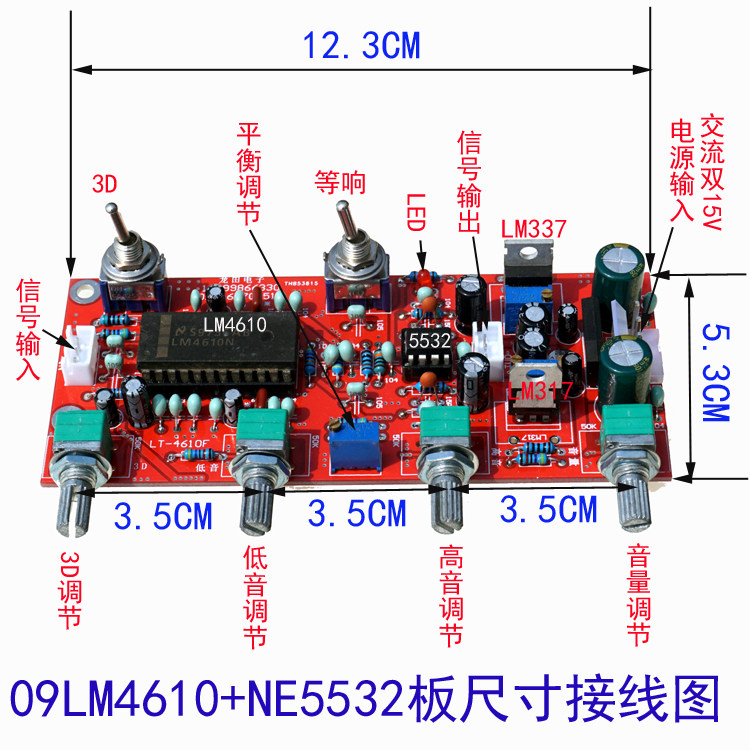

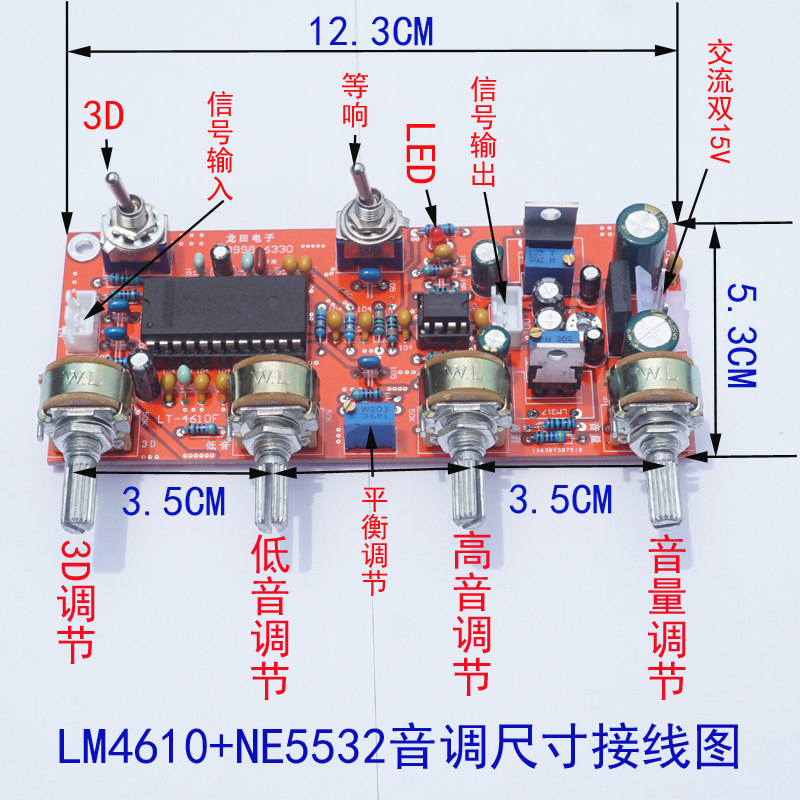

Центральное расстояние потенциометра:3.5cm Распродажа платы: 12.3x5.2x3,2 см.

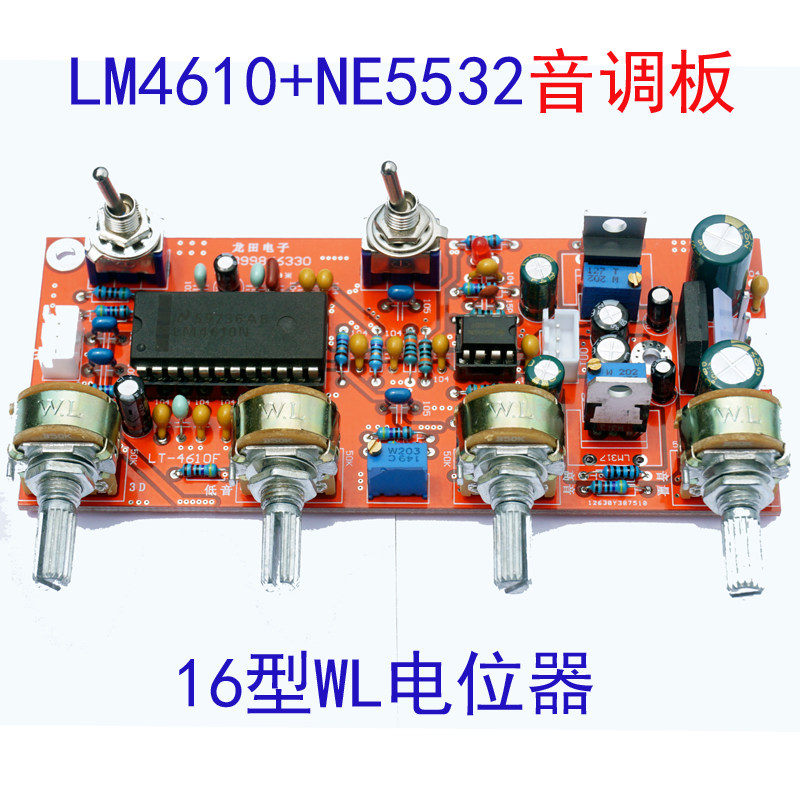

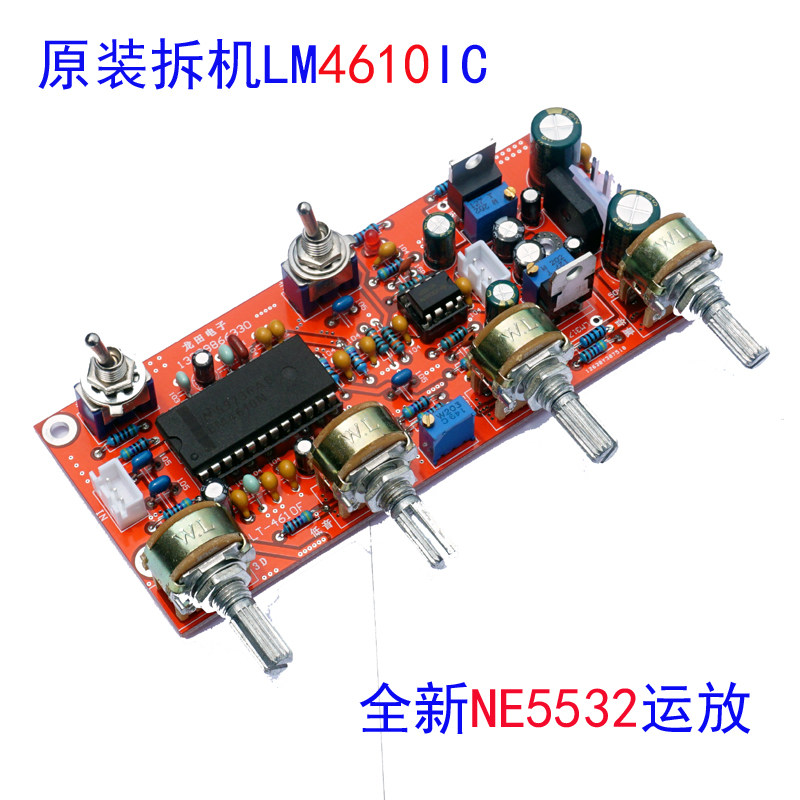

WL Potentiometer Purce Poard Pict

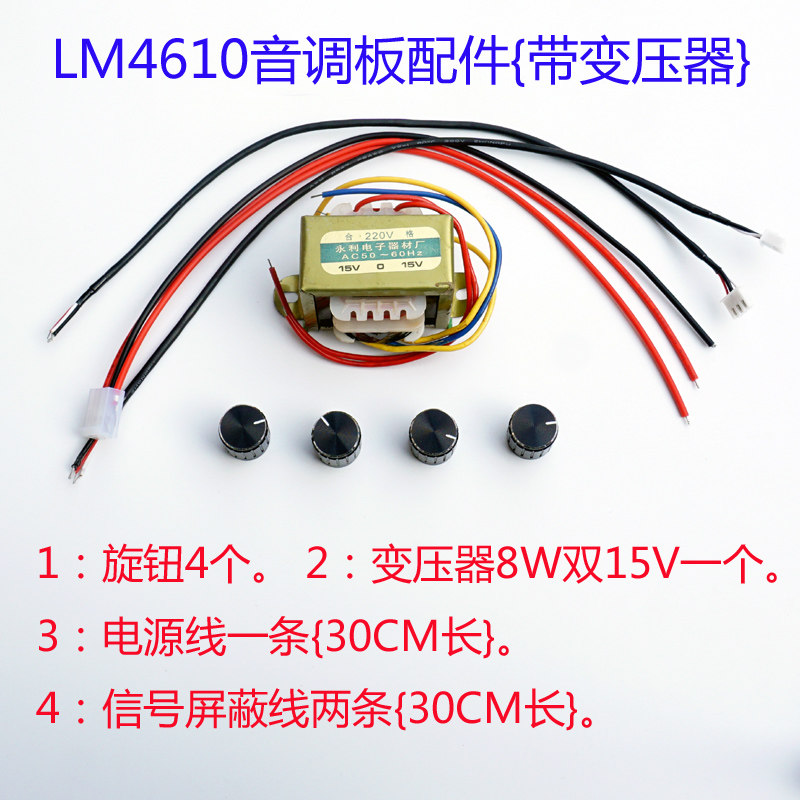

Аксессуары картинки {нужно купить отдельно}
Ссылка на покупку аксессуаров 1: ПлатаPCBСвязь:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-9888591086.62.adjuec&id=527097419551 2: вспомогательный пакетТрансформаторСвязь:http://item.taobao.com/item.htm?spm=a1z10.3.0.84.g0ovkz&id=24533303& 3: вспомогательные объектыРучкаСвязь:http://item.taobao.com/item.htm?spm=a1z10.5.w4002-406923486.49.m6ifwu&id=24533089
Монтаж: 1: LM4610 - это электронная цепь регулировки громкости, объемПотенциометр должен вращать абзацЧтобы сделать электронные движения переключения внутри LM4610, есть звуковой выход, а не проблема с цепью. 2: потребности в мощностиAC Double 15V источник питанияЭто легко создавать звуки связи ниже двойного 15 В.Установка перед доставкой тестируется, и усилитель мощности может работать. 3: вход сигнала, выходДолжен использовать линию щита, в середине, и левые и правые звуковые каналы подключены.Общий конец платы и корпуса потенциометра подключена к металлическому щиту шасси.Если вы не знаете, спросите обслуживание клиентов. 4: Нужно иметь определенныйСпособность делатьЕсли вы не понимаете этого вообще, не рекомендуется покупать его. Если вы не знаете, установите его под руководством друга схемы. |
