PGA2311 Плата управления громкостью/инфракрасный фронт дистанционного управления набор/память и одну -одна функция отключения отключения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
цена продукта
145 ЮаньПолный комплектНет трансформатора
Примечание: воздушная транспортная транспорта для транспортных аккумуляторных продуктов, эта книга, этоПульт дистанционного управления использует батарею кнопки CR2025, цена составляет около 1 юаня. Вам нужно принести свои собственные, умно, не покупайте ее!
--------------------------------------------------------------------------------
С точки зрения программного обеспечения и аппаратного обеспечения, этот продукт сделал много улучшений. Например, добавив однозначную отключенную функцию инфракрасного дистанционного управления, открытие и закрытие функции памяти инфракрасного дистанционного управления ...
**** Пожалуйста, не используйте старую версию цены для сравнения с этой новой версией *****
Программа управления была переписана, потому что она добавила много функций, поэтому переключитесь на микроконтроллер серии STC12C5A32 с большим пространством программы. Память больше, а скорость быстрее!
Новая версия и новые функции
Программное обеспечение
Инфракрасный ввод источника звука инфракрасного дистанционного управленияПрямые выборыCD USB Aux Three -Cay входной переключение
Инфракрасный пульт дистанционного управленияОдин -ключ статич(MUTE)Функция, эта функция очень полезна!
доступныйИнфракрасный пульт дистанционного управления24C02 память (восстановить заводское значение)
Функция памяти включается и закрывается с помощью инфракрасного пульта дистанционного управления, без изменения необходимого оборудования, Это удобнее работать.
L r -штанги для управления объемом независимо, и значение основного голоса основного интерфейса не будет изменяться после возвращения к основному интерфейсу.
Значение объема во время контроля увеличивается или уменьшается при 0,5 дБ, а контроль более точен, и не будет никакого явления взбивания
Аппаратное обеспечение:
Переключитесь на однокомпьютер STC5A32S2 1T Series Series, быстрый и более стабильный
ЖК -экран подключен через гнездо, чтобы облегчить ремонт, полировку и разборку (Если он был приварен, это было трудно удалить его.)
Совместим с CS3310 и PGA2311, двумя чипами управления громкостью
Совместимая память 24C02, совместимая с SMD и DIP
С выходным сигналом дистанционного управления, который можно использовать для управления источником питания усилителя заднего питания
Выход аудио использует терминал KF301, который удобнее для проводки
--------------------------------------------------------------------------------
Введение продукта:
Полная функциональная инфракрасная система дистанционного управления
ЖК -ЖК -дисплей экрана
Независимый контроль объема каждого канала
3 группы выбора ввода RCA, пульт дистанционного управления. Ручная работа может быть выполнена
-96DB-+31,5DB Управление объемом Управление дистанционным управлением. Руководство может быть эксплуатировано
Отгрузите память о состоянии, включите снова и снова прочитайте предыдущие данные о выключении
Плата управления имеет 1 набор выводов сигнала дистанционного управления, который может привести к тому, что реле с большим током в качестве пульта дистанционного управления выключателем всей машины всей машины
Все новые оригинальные устройства выбираются для этого набора. Нет второго компонента для разборки.
Торжественное обещание. Следующие картинкиФизическая стрельба

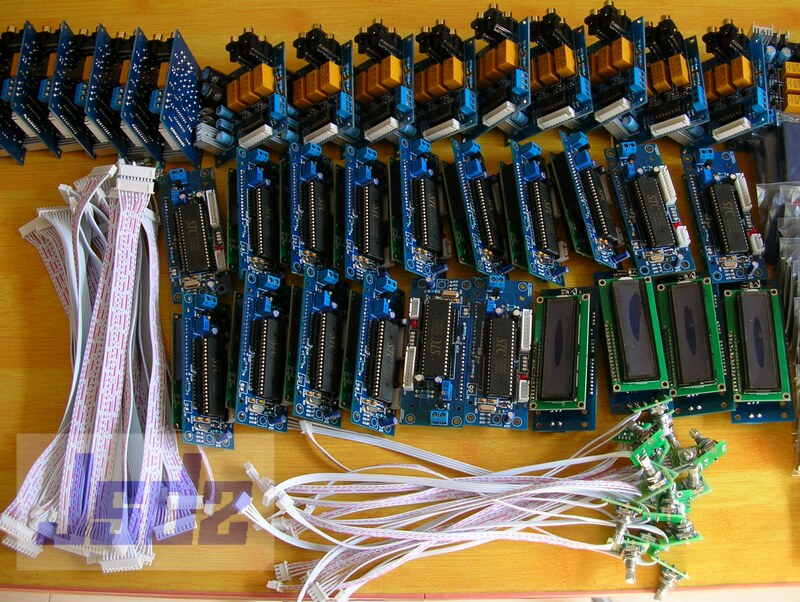

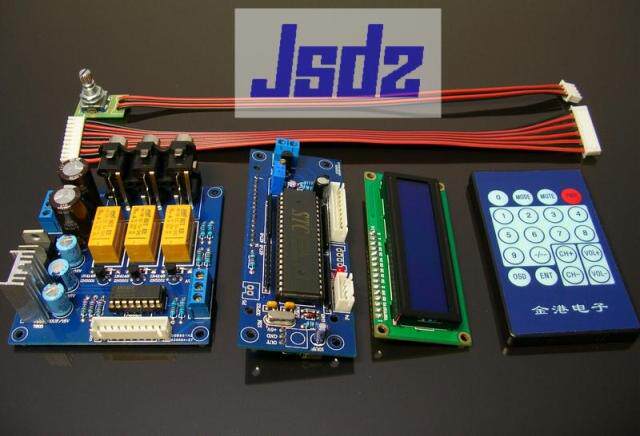

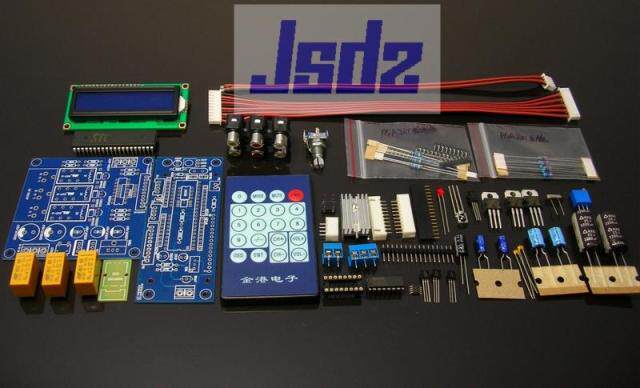

Полный комплект
Сварные готовые продукты
--------------------------------------------------------------------------------
Технические характеристики
Размер платы управления: 102 мм х 41 мм
Размер материнской платы: 75 мм* 77 мм
Диапазон напряжения трансформатора: AC 6V-0-6V в AC12V-0-12V
Введите интерфейс: 3 группы
--------------------------------------------------------------------------------
Обращать внимание:
Впервые дисплей может быть только подсветкой, слово темное или не отображается, а потенциометр 10K может использоваться по часовой стрелке.
Диод с красным светом на плате управления постоянно мигает инструкции по объяснению нормально
PGA2311 AT24C02  STC12C5A32S2, три чипа из трех чипов не должны быть перевернуты
На плате управления 5,5 мм, приваренная с помощью ноги с разрезанием компонента
4.7k Дорирование должно уделять особое внимание, чтобы не быть обратным.

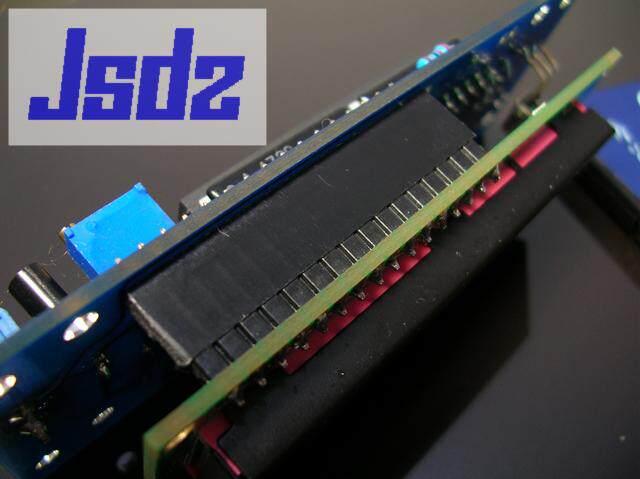

ЖК -экран подключен через гнездо, чтобы облегчить ремонт, полировку и разборку (Трудно, если вы не установите гнездо, трудно удалить его на сварке.)

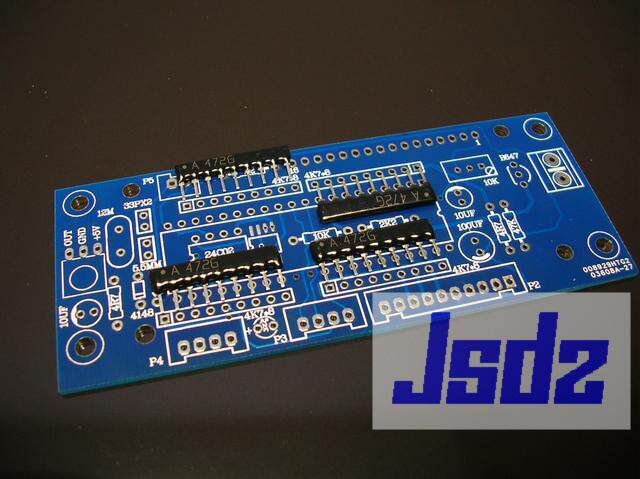

472 Обратите внимание на направление во время установки разряда. Существуют белые пятна на сопротивлении белой точки на масштабах и паттернах композиции, как показано на рисунке ниже

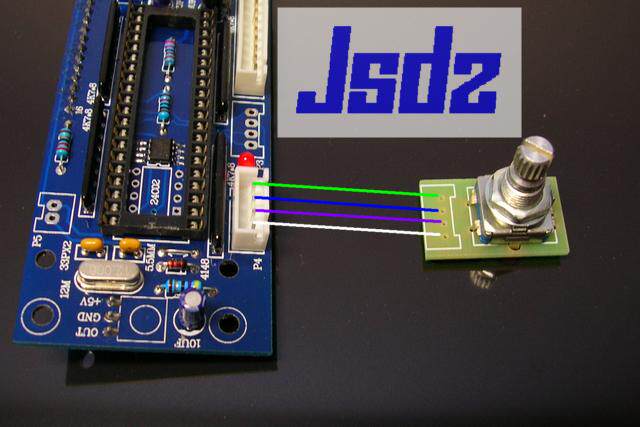

Диаграмма подключения кодера Переключатель кода, чтобы повернуть влево и вправо = регулярный громкость, нажмите вниз = переключатель источника звука

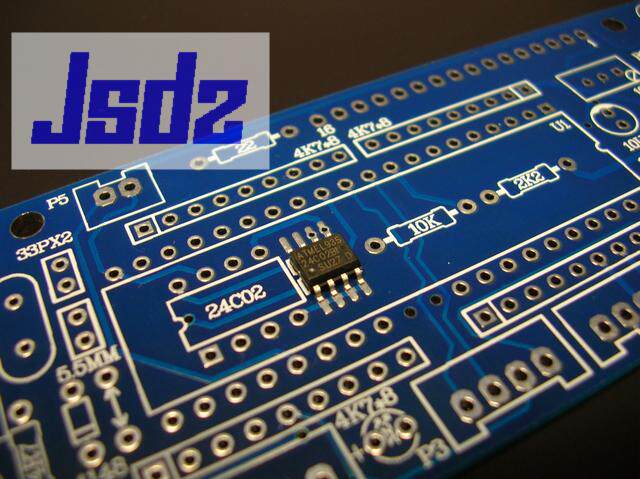

Обратите внимание на установку чипов памяти, как показано ниже

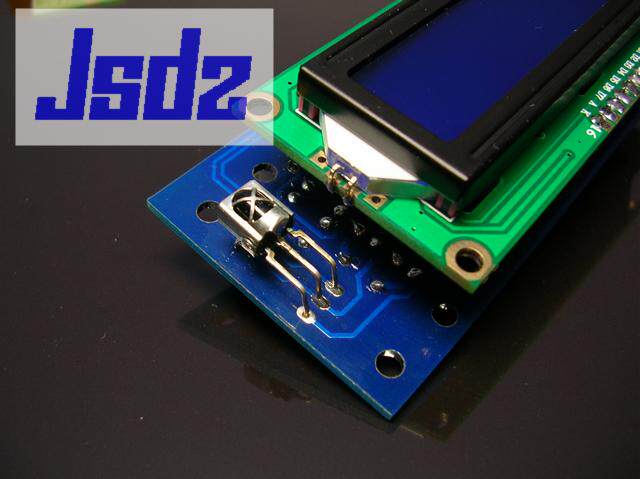

Метод установки приема дистанционного управления, см. Рисунок ниже
---------------------------------------------------------------------------------

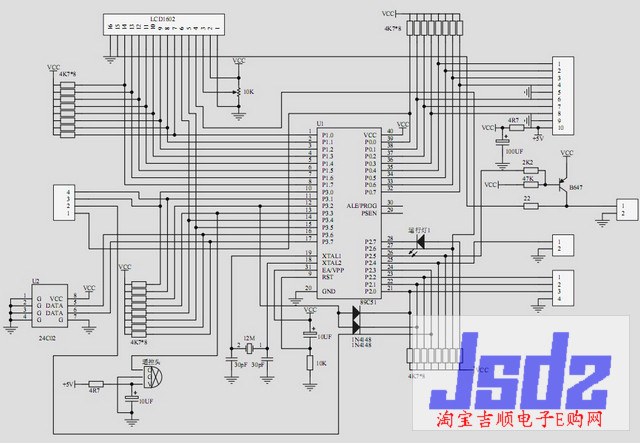

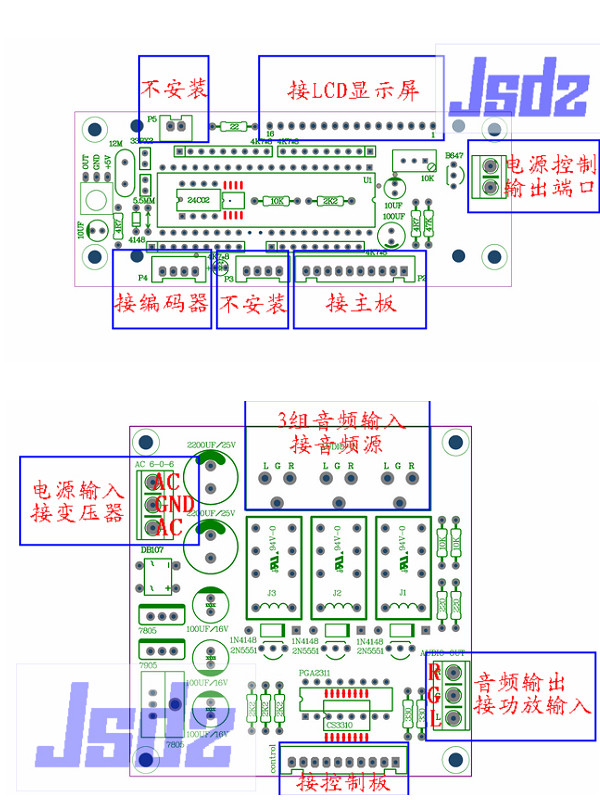

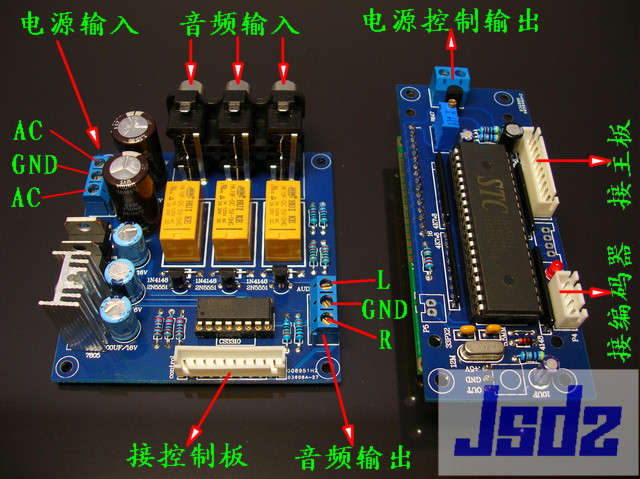

Описание проводки:

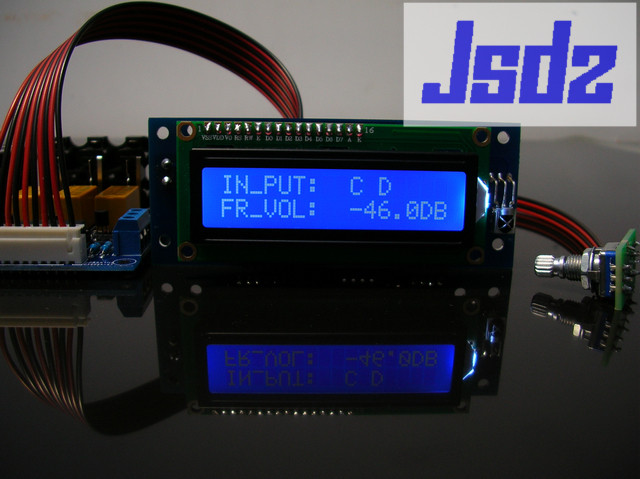

Каждое функциональное состояние ЖК -дисплея
Право -канальный объем Независимая регулировка:

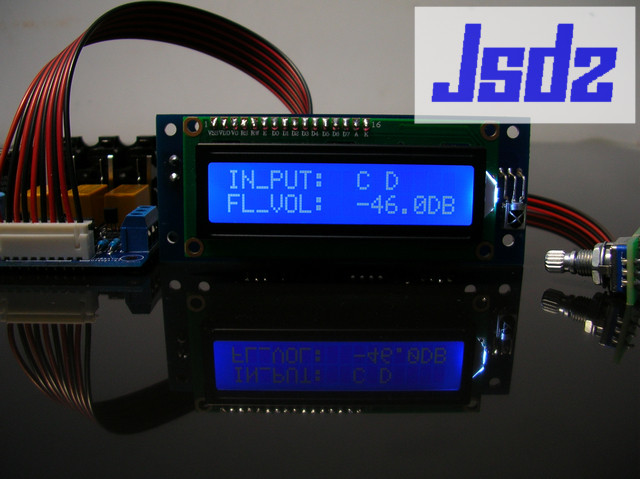

Слева -канальная независимая объемная регулировка:

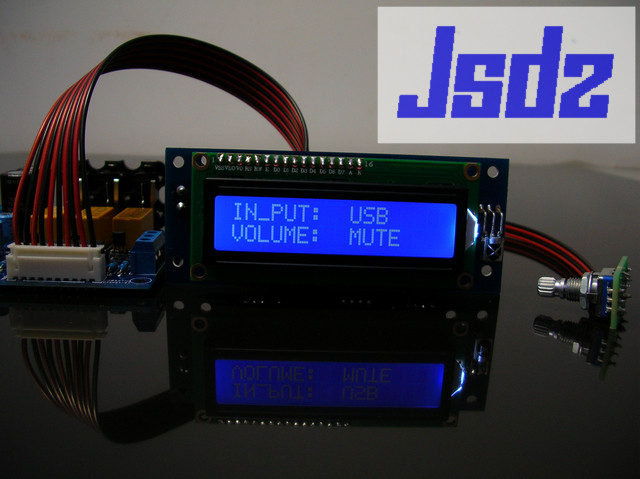

Инфракрасный пульт дистанционного управленияНемойОтображение статуса

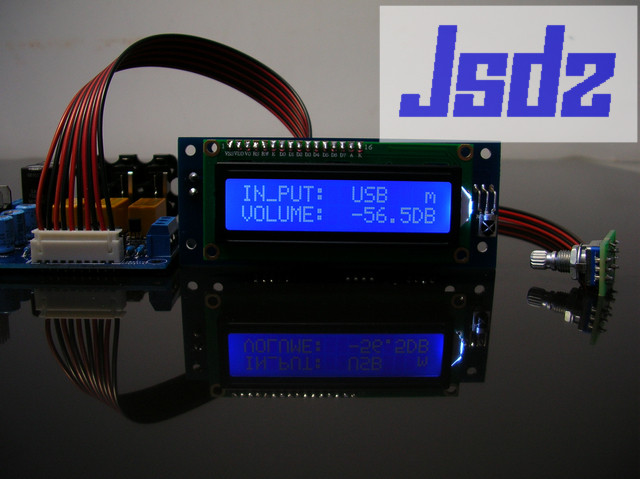

Когда функция памяти включена, обратите внимание на один в верхнем правом углуM

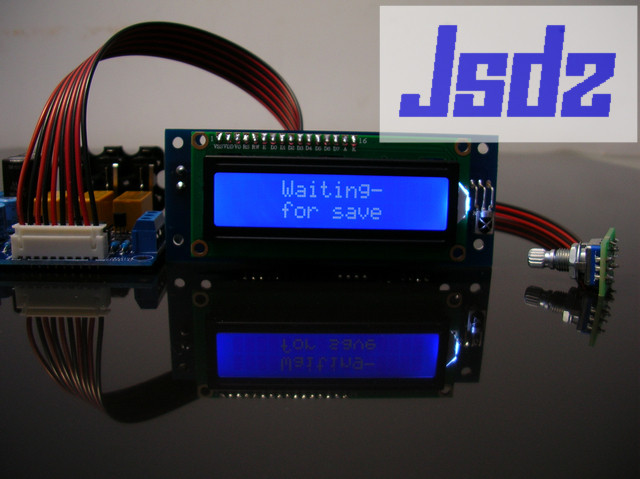

Закрытие памятиизменятьОткрытие памятиПроцесс дисплей

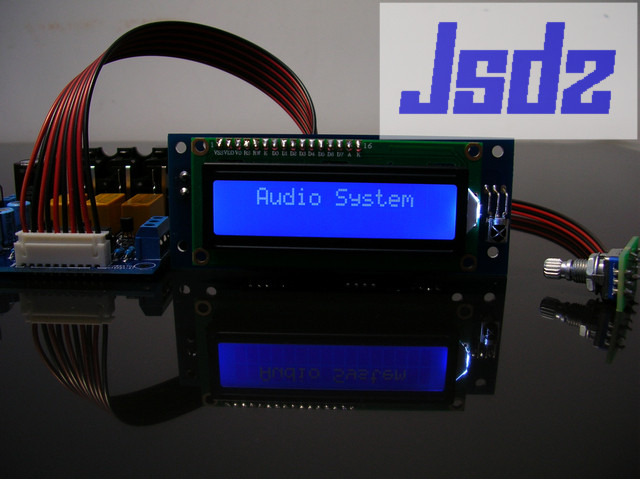

Страница загрузки системы, нет конкретного логотипа(Если клиент должен настроить логотип начала -обратитесь в Wangwang)

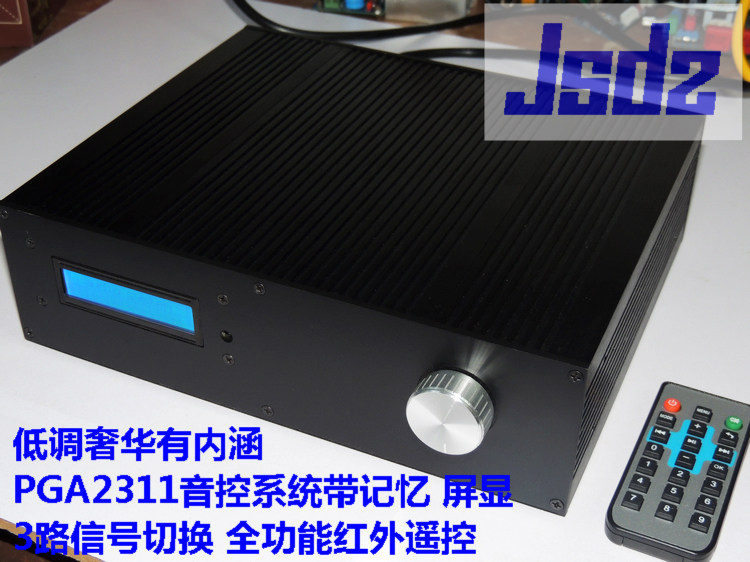

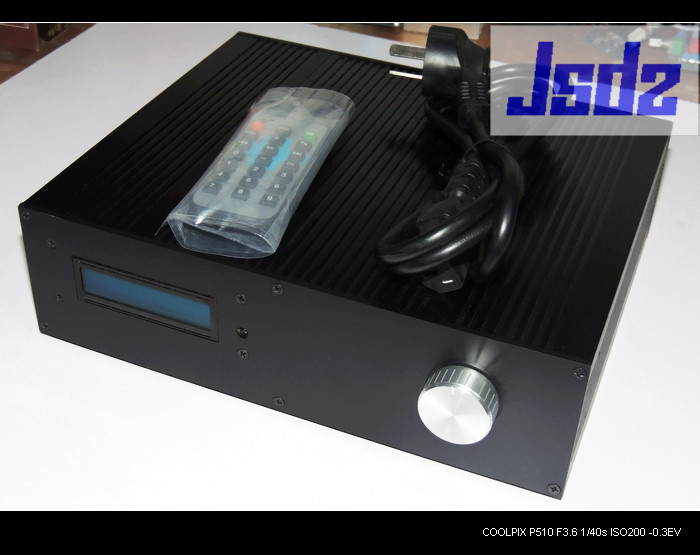

Ссылка на готовые машины, собранные на этой плате
