Смешивающая плата Pt7313E Электронный объем NE5532 Предварительный усилитель

Цена: 1 311руб.    (¥62)
Артикул: 10895598065

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:小小商人6
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥491 036руб.
¥150031 395руб.
¥1853 910руб.
¥48010 109руб.
  • Информация о товаре
  • Фотографии


RMB 59.85
цена
￥ 63.00		Скидка
￥9,5		сохранить
￥ 3.15

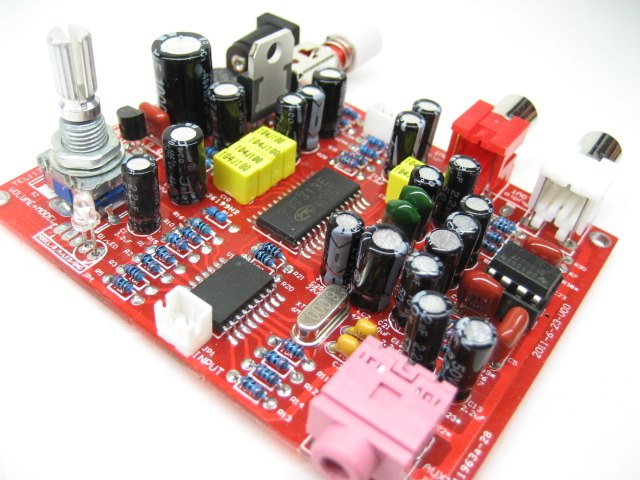

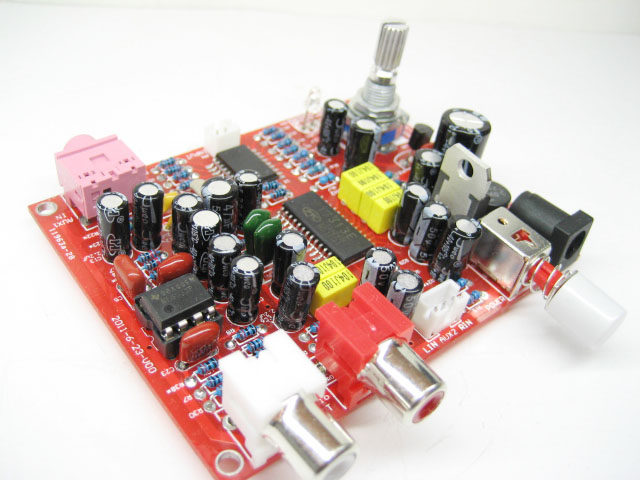

           введение в товары:

    В этой схеме используется один микрокомпьютер (CPU) для управления звуковыми эффектами. Электронная интегрированная схема в видео и видео с транспортными средствами, ЖК -телевизор и другие продукты отвечают за обработку громкости и звука. Хорошо.

        Значение по умолчанию набора программы - это тройной 0DB, бас+4 дБ, а затем мощность отключается после регулировки звукового эффекта.Вы можете отрегулировать высокие, басы и общую сумму в соответствии с вашей собственной схемой усилителя мощности и личными предпочтениями.



Функции:

  1. Выберите и отрегулируйте с помощью энкодера с кнопкой клавиши: тройной/бас и общий объем;

  2. Принесите два внешних порта ввода аудио -сигнала, управляйте выбором ввода кнопки Light -Touch через процессор: AUX_1 и AUX_2 (например, AUX_1 Подключите к источнику звука DVD, AUX_2 подключите к компьютеру или мобильному телефону MP3 и другим звуку Источники, вы можете выбрать кнопку, выбрав кнопку. Легко преобразовать вход сигнала источника звука, не вытягивая кабель подключения аудиосигнала), реализуйте вход двухсторонних источников, и операция очень проста.

  ТонПередняя сцена использует Texas Instruments (TIБренд) классические двойные территорииNE5532Отвечает за амплификацию аудиосигнала.МожетУсиление, соответствующее регулированию звукового эффекта, его также можно использовать отдельно, так как онЗатычка для ушейАудио гарнитуры большая.

Требования к питанию:

   Введите источник питания единого источника питания, вы можете выбрать общение или вход DC. Питание постоянного тока может быть подключено независимо от положительных и отрицательных полюсов.Диапазон входного напряжения: AC 9 В ~ 12 В, DC 10 В ~ 18 В.



    В этой схеме звуковой платы тона завод построил массовые зрелые схемы. Устройство превосходное, макет разумный, без шума, полный и прозрачный средний, низкий и низкий бас и низкий.Это хороший помощник, который любит Diy Friends!

    Новая версия обновления, увеличивающая функцию памяти мощности, может запомнить общий объем до того, как электричество разбивается.

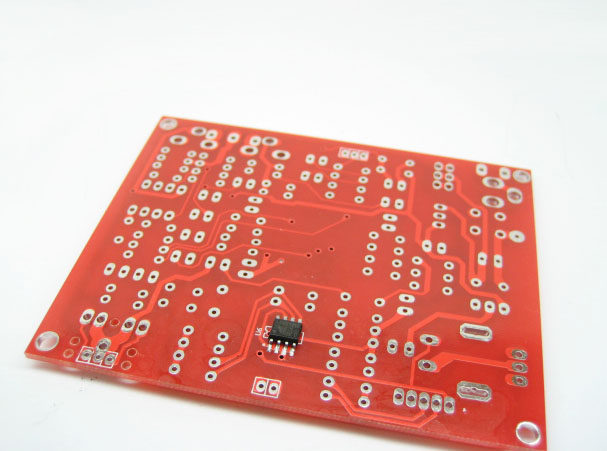

      добавление чипов памяти на нижний слой платы печатной платы. Если вам не нужна эта функция, этот чип можно удалить.



 Примечание:Эта звуковая доска тона разработана независимым источником питания,Если вы возьмете это с доски усилителейНапряжение AC/DC,Потому что неправильное соединение может привести к появлению шума,

:   Если вы используете эту звуковую доску тона для управления наушниками для наушников,Из -за различных выгод от схемы источника звука каждого друга объем выхода не достаточно большой после подключения этой платы настройки. Увеличенное значение, шаг 2: Вы можете настроить увеличение в соответствии с вашими потребностями и отрегулировать сопротивление 10K Параметры корректировки R38 R39 в цепи сметающей платы.Приспособитесь к максимальному объему выходного сигнала без искажений!ПересечениеПересечениеСущностьЕсли плата настройки подключена, когда общий объем регулируется до максимума, звук выхода искажен. Вы можете поместить R30 R33 в цепь в соответствии с вашими потребностями.Параметры сопротивления корректируются, значение сопротивления увеличивается, а выходной сигнал относительно ослаблен. Регулировка к максимальному объему выхода в порядке!ПересечениеПересечение



Описание функции выглядит следующим образом:

  • INPUTключ:(Введите кнопку выбора)После того, как система включена, порт ввода аудиосигнала (AUX-1) Статус, нажатиеВходной ключ,Системный переключатель на порт ввода аудиосигнала (AUX-2)состояние.

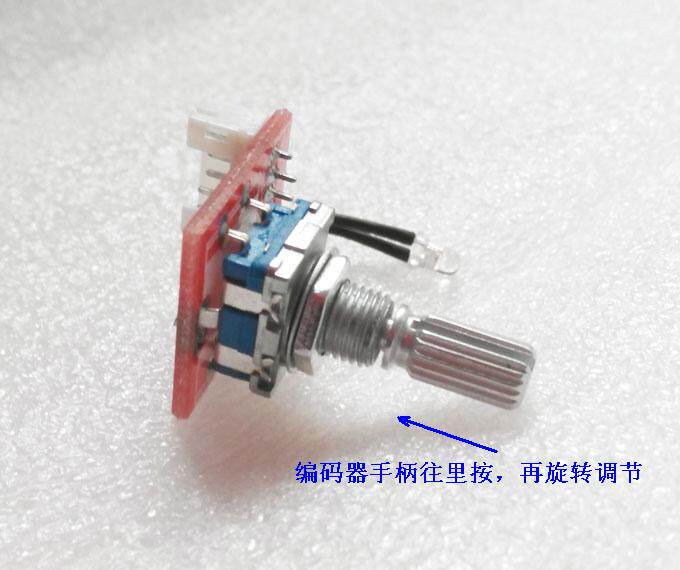

  • Регулировка этой тройки, баса и общего объема звуковой платы должна быть завершена только на кодере с помощью кнопки с легкой, а операция очень проста.ЭнкодерMODELНажмите кнопку, нажмите, поверните влево и вправо, чтобы отрегулировать высокие частоты, затем нажмите, вы можете настроить бас, а затем нажмите и настроить общий объем.Выбор цикла: тройные&Рарр; Басс&Рарр; общий объем.Отрегулируйте громкость360Вращаться, вращаться по часовой стрелке, увеличить объем кодера и против часовой стрелкиПовернутьСнижение объема.После того, как система включена в действие, работа по умолчанию находится в состоянии общего объема. (Например,3Автоматически восстановитесь до общего состояния регулировки громкости после секунды.) При настройке звукового эффекта кодер находится рядом с кодеромLEDЕсть мигающая подсказка.
  • Применение внешнего порта подключения этой звуковой платы очень гибко. Он может быть приведен к кабелю. Это подходит для всех друзей, чтобы установить его по желанию.3.5Аудио входное сиденье также может быть заменено на внешнее два -битRCAЛотос; красный и белыйRCAАудио выходной порт также можно заменить3P-5.0Сиденье проводки;DCВсадочная гнезда не закреплена на плате, заменена2P-5.0Если вам не нужен переключатель питания, вам нужно только поместить его на платуA1иB1Две точки короткого соединения.
  • PCBДвойная двойная стеклянная волокнистая пластина, слой сварки красного масла, технология бронзового распылителя, с разумной планировкой, красивой и щедрой.

PCBТехнические характеристики: длинная встреча84MMШирина65.5MM



Сварка и проверка цены на готовые продукты. Небольшие магазины также могут предоставить объемный комплект для друзей.

http://item.taobao.com/item.htm?id=10920505327





Высокий, бас и полная регулировка звука завершаются кодерером с помощью кнопки с легкой, которую можно выбрать для настройки.Два внешних звуковых входов выбираются с помощью световой кнопки, по умолчанию является Aux Input 1 состояние, и когда вы нажимаете, переключитесь на состояние Aux Input 2.





  3.5 Аудиосигнал входного сиденья, которое можно выбрать в качестве линии линии, чтобы привести к входным сиденьям RCA:



  3P-5,0 Аудио-выходное сиденье может быть заменено на сиденье RCA:



2P-5.0 Входное сиденье мощности можно заменить на розетку постоянного тока. Если переключатель питания не требуется, просто подключите шорты A1 и B1: A1 и B1 короткие:



 Поскольку партия доставки товара отличается, внешний вид компонента на доске будет несколько иначе, и изображения не будут изменены отдельно. Мы гарантируем, что используются те же или более качественные компоненты.Пожалуйста, возьмите реальную вещь ~ Спасибо за сотрудничество!



Обратите внимание, какое решение для подключения вы хотите использовать при фотографировании:

План 1 сварка установлена ​​на борту:

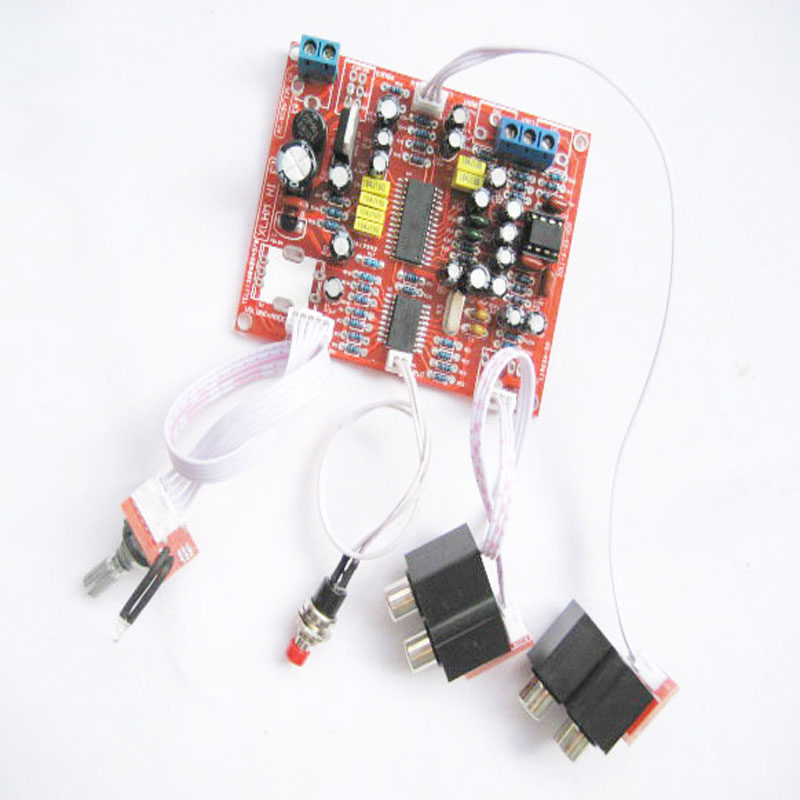

Вторая схема - внешний тип (без замечаний, по умолчанию является отгрузка этой схемы):
