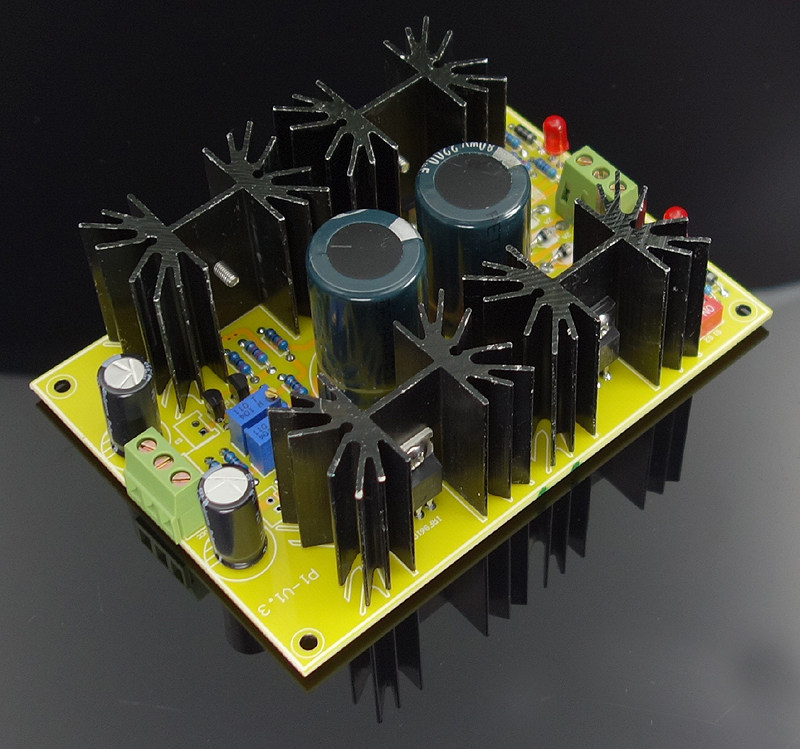

P1 Type Parallel Power Kit-2-е издание (4 регулировки тока входа передачи)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Комплект должен быть сварен сам по себе
- Сварные тесты с хорошими готовыми досками
| Цвет: | Комплект должен быть сварен сам по себе, Сварные тесты с хорошими готовыми досками |
Пожалуйста, выберите комплект и законченную плату в соответствии с уровнем личных способностей
Комплект схемы (нефинансированный продукт): 45 юань/набор
Готовый продукт: 59 Юань (отлаживание напряжения в соответствии с требованиями клиента)
Двойной размер: 121x86
Пропускная способность тока нагрузки: 50-500 мА регулируется (когда выходное напряжение высокое, вход большой ток не используется, чтобы избежать большого потребления тепловой энергии)
Входное напряжение:+_ 20V до+_70V
Выходное напряжение:+-15 В до+_60V

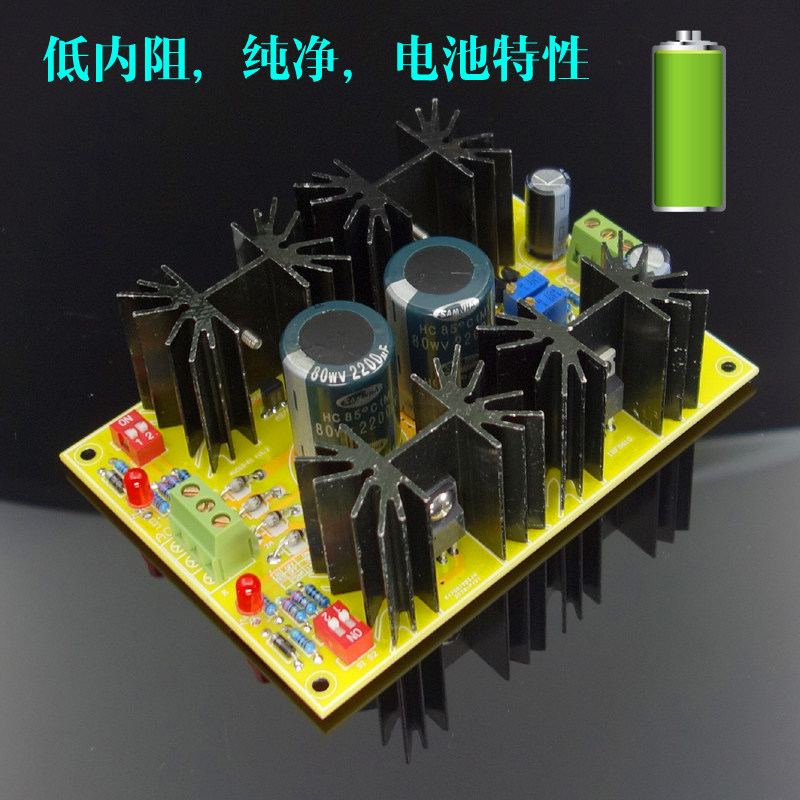

Особенности: Низкое внутреннее сопротивление, высокая точность, TL431 для точного балласта.Он может быть использован для отпонцирования DAC Частота и тонкая, высокая сушильная машина для волос, после использования этой платы она станет лучше улучшить эффект, и отладка очень проста.
Параметры отладки:

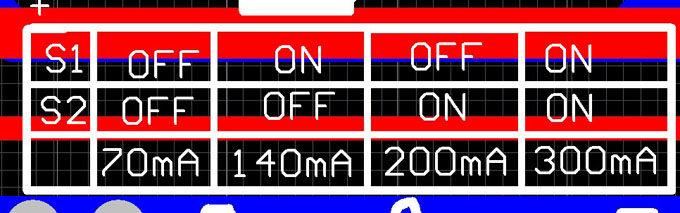

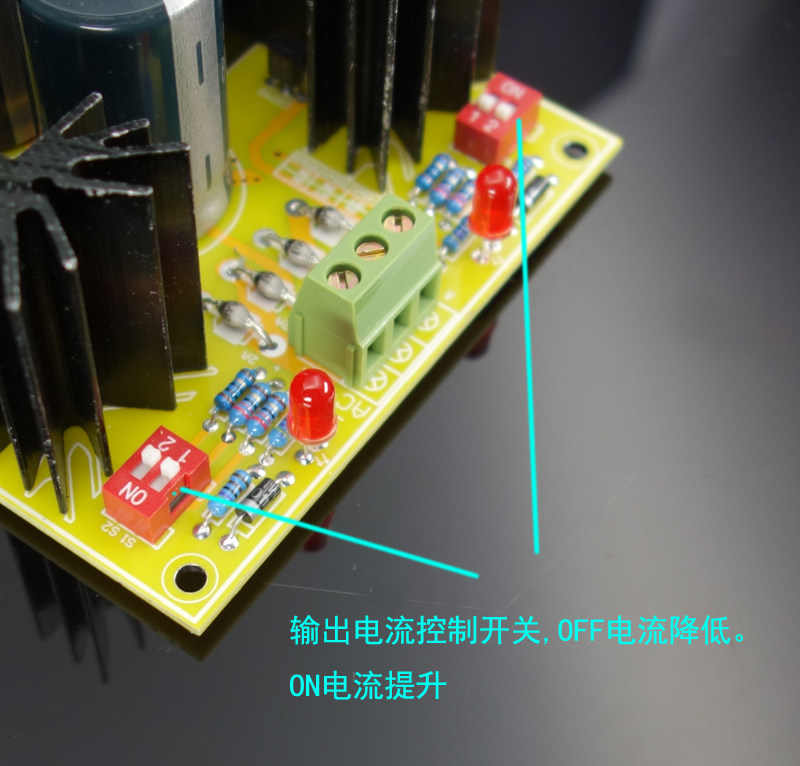

Добавьте 2 номера количества коммутаторов, один положительный и отрицательный источник питания, которые можно скорректировать на входной ток.
Чем больше входной ток, тем выше выходное напряжение, тем выше температура рассеяния тепла, поэтому настройка входного тока очень важна.
С точки зрения прослушивания, чем больше, тем лучше.
Меры предосторожности отладки

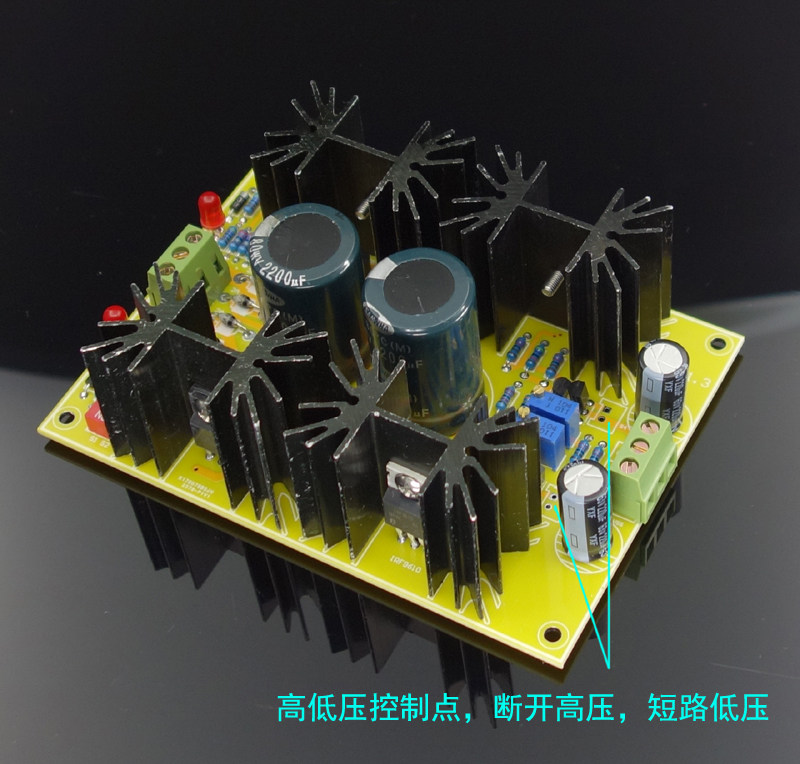

** При регулировке выходного напряжения менее 25 В, пожалуйста, короткий загрязнение 2P игольного сиденья Con8 Con9 на печатной плате

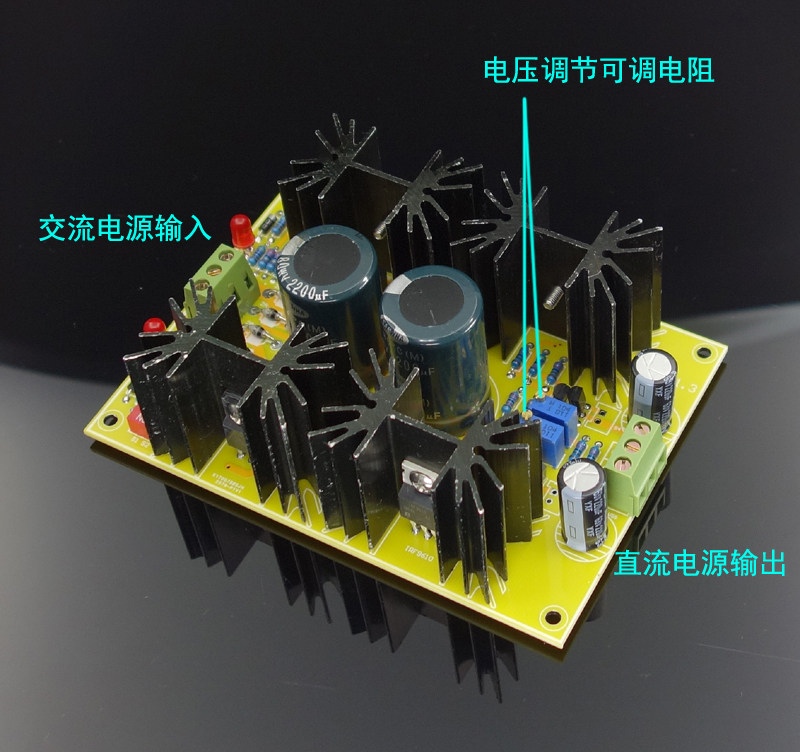

** 100K тонкая -подключение сопротивления по часовой стрелке по часовой стрелке, значение напряжения выходного напряжения становится меньше, в противном случае выходное напряжение увеличивается. разница, светодиод естественным образом зажечь
| Категория P1 Параллельная энергетическая доска | |
| Имя устройства | |
| P1 PCB | 1 |
| C5171/A1930 | 1 |
| C2240 | 1 |
| A970 | 1 |
| TL431 | 4 |
| IRF9610 | 2 |
| НЕ -ЭЛИТА BC220U/63V | 2 |
| 1000uF/80v | 2 |
| ERO или Fili Spectrum 104 | 4 |
| 2A высокоскоростная труба -FR207 | 4 |
| LED | 2 |
| D2 Теплое рассеяние | 4 |
| 15 евро-0,5 Вт  | 2 |
| | |
| 100 тыс. Тонкая точная арендная плата за электроэнергию | 2 |
| Тайвань 5-цвета кольцо 22K-1/4W | 2 |
| Тайвань 5-цвета кольцо 47K-1/4W | 2 |
| Тайвань 5-цветовое кольцо 2K2-1/4W | 6 |
| Тайвань 5-цвета кольцо 4K7-1/4W | 4 |
| 3k3 | 2 |
| 4007 | 2 |
| Маленькая три вставки | 2 |
| | |
