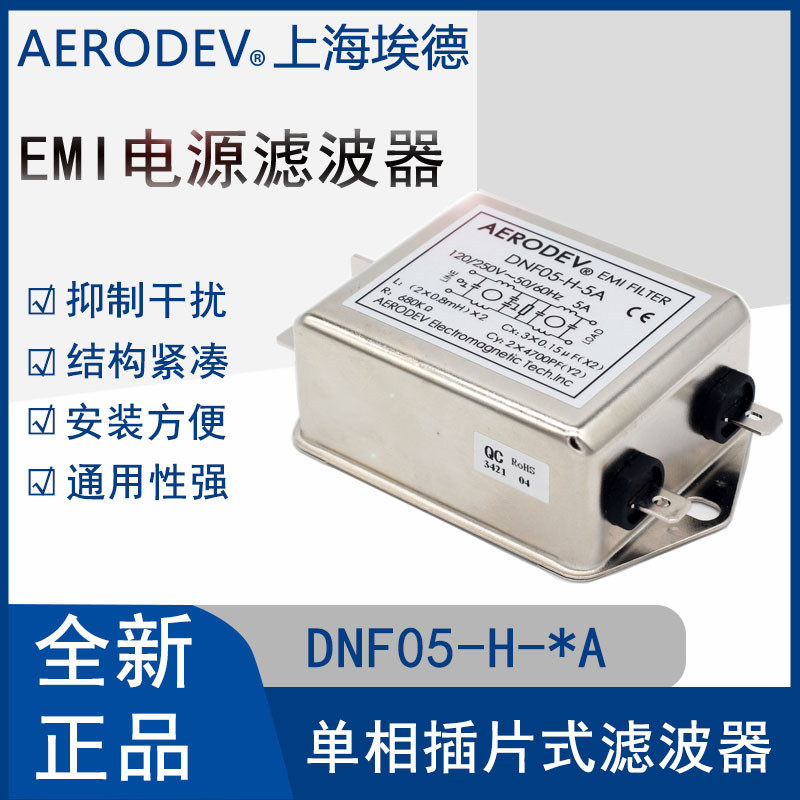

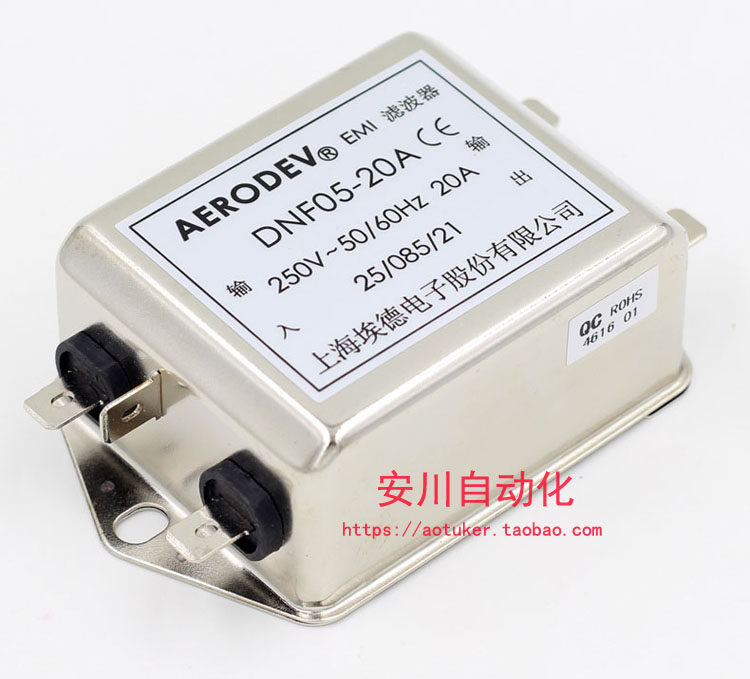

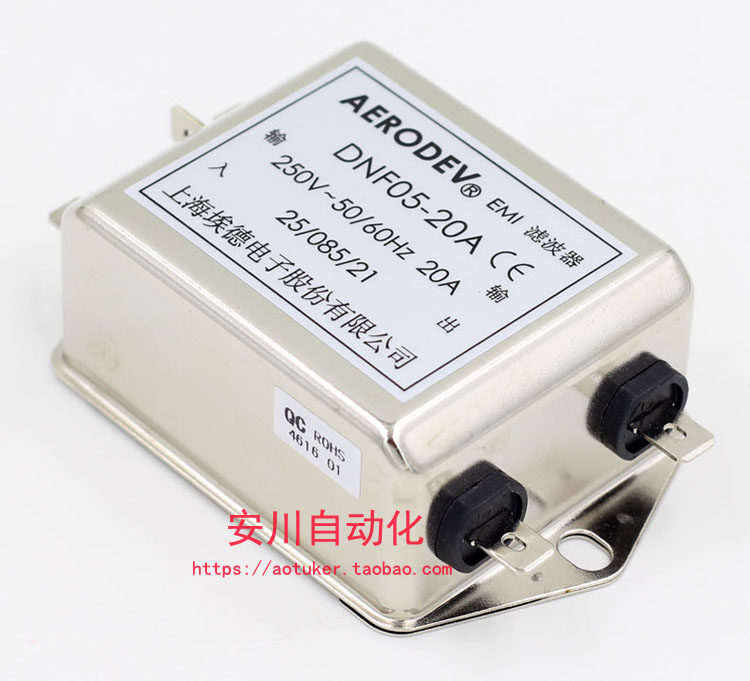

Aerodev EMI Power Filter 220V противоположный DNF05-H-10A/15A DNF05-20A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- DNF05-20A
- DNF05-H-15A
- DNF05-H-10A

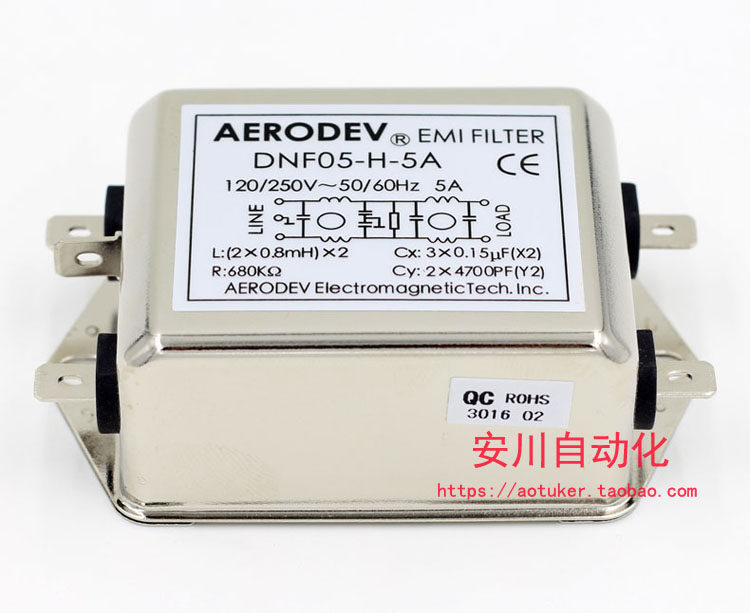

- DNF05-H-5A
- 5 тростников
- DNF05-H-10A 380V
- DNF05-H-3A

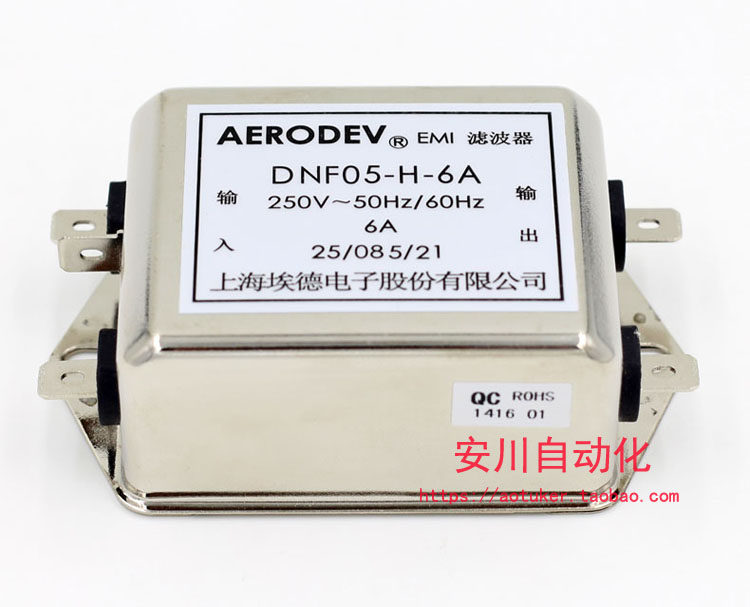

- DNF05-H-6A
| Цвет: | DNF05-H-3A, DNF05-H-5A, DNF05-H-6A, DNF05-H-10A, DNF05-H-15A, DNF05-20A, 5 тростников, DNF05-H-10A 380V |
Разные и те же модели заводской партии иногда иногда имеют английский язык на английском языке. Они являются оригинальными подлинными продуктами. Попросите обслуживание клиентов или напрямую свяжитесь с производителем.
Обслуживание клиентов Wangwang:
Напоминание:

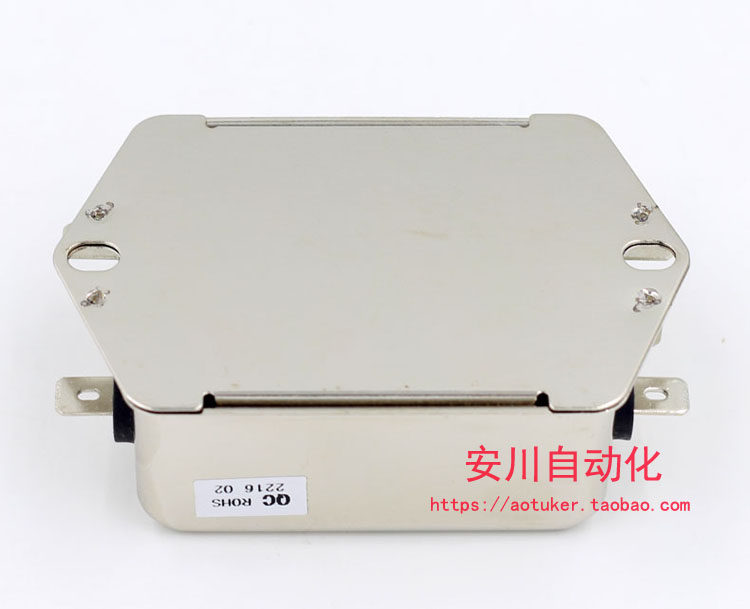

(1)Метка QC, размещенная на продукте, может представлять собой квалифицированный сертификат. QC представляет собой контроль качества, то есть контроль качества, что означает, что теги QC были проведены через качественную проверку качественного персонала, и, как правило, необходимо проверить квалифицированные продукты. От сырья до готовой продукции. Приобретите проверку (IQC), проверку процессов (IPQC), окончательный осмотр (FQC) и проверку отгрузки (OQC).(2)Спецификации этого модели продукта установлены в коробке, а адрес и телефон отображаются на внешней коробке.
Примечание. Если вы покупаете небольшую партию, вы можете использовать пружину, чтобы облегчить проводку. Вам нужно купить отдельно, 5 юаней.Если вам это нужно, вы можете принять это в классификации.
Шанхайский редактор:
Сертификат безопасности:
Заводские настройки:
Шанхайский эд окружающая среда и качество:
Техническая поддержка:
  1. Определение частоты
  1. Рейтинг напряжение
Фильтр EMI используется в рабочем напряжении указанной частоты питания (Китай: 250 В, 50 Гц, Европа: 230 В, 50 Гц; Соединенные Штаты: 115 В, 60 Гц)
2. Ток рейтинга
При номинальном напряжении и указанных температурных условиях (часто температуру окружающей среды 40 ° C) максимальный непрерывный рабочий ток (IMAX), допускаемый фильтром EMI.Максимально допустимый рабочий ток при других температурах окружающей среды является функцией температуры окружающей среды. Вы можете использовать следующие формулы:
3. Тестовое напряжение
Напряжение, применяемое между указанными клеммами фильтра EMI и указанным временем.Проверьте электричество? Собака на улице Чжг Zheng 羌 羌 羌 试 ɑ ɑ 蚋 ┒ ┒ 洌 Filter Metal Shell) называется испытательным напряжением.
4. Ток утечки
После того, как фильтр EMI загружает номинальное напряжение, терминал заземления к току источника питания (или нагрузки) на любом конце источника питания (или нагрузки) на любом конце емкости грунта напрямую связана с пропускной способностью земли емкость в условиях фильтра EMI. Может быть взята из следующей формулы:
Среди них
F - рабочая частота,
С - способность наземного конденсатора,
V-линейное напряжение
5. Вставьте потерю
Это индикатор для измерения эффекта фильтра.Это относится к способности фильтра EMI к интерференционному сигналу при определенных условиях.Он описывается количеством пар пары мощности питания на нагрузку источником сигнала, непосредственно передаваемого на нагрузку перед вставкой источника сигнала.В 50&Омега; во время системного теста он может быть представлен следующей формулой:
IL=20Lg(E0/E1)
Среди них потери IL-внедрения (блок: DB)
EO-загрузка непосредственно получает напряжение на источнике сигнала
E1-plug в напряжении на нагрузке после вставки фильтра
6. Уровень климата
Относится к рабочей среде фильтра EMI, согласно правилам МЭК, оно должно быть отмечено следующим образом: xx/xxx/xx
Первые две цифры представляют минимальную рабочую температуру фильтра
Средний цифровой представляет самую высокую рабочую температуру фильтра
Последние две цифры представляют количество испытательных дней в соответствии с требованиями определения качества при определении качества.
7. Сопротивление изоляции
Сопротивление изоляции относится к значению сопротивления фильтра и сопротивлению между средней линией на землю.Специальные таблицы сопротивления изоляции обычно тестируются.
8. Электромагнитное помехи (EMI)
Электромагнитные помехи часто используются попеременно с радиочастотными интерференциями (RFI).Технически, EMI относится к форме энергии (электромагнитной), но RFI относится к диапазону частоты шума.Фильтр используется?
9. Частотный диапазон
Частота полоса пропускания электромагнитной энергии обычно используется в Гц (Гц, количество циклов в секунду) и кГц (кГц, тысячи числа в секунду).Типичный частотный диапазон фильтра мощности составляет от 150 кГц до 30 МГц (более 30 МГц, то есть радиация)
10. Потеря утилизации
Чтобы достичь лучшего эффекта фильтрации, фильтр теряется с помощью импеданса источника и импеданса нагрузки.Как показывает изображение.
11. Частота работы
Номинальное значение рабочей частоты силового фильтра составляет 50/60 Гц (Китай, Европа и т. Д. 50 Гц; Северная Америка составляет 60 Гц).Тем не менее, силовый фильтр не наносит вреда его эффективности при условии DC или 400 Гц.
Для конкретных параметров спецификации см. Официальный веб -сайт Shanghai ED Electronic Co., Ltd.www.aerodev.com
