Высокопроизводительный эффект прямого прямого поля 1969 мл
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Трубка, Маленькая трубка готовый продукт, Трубка, Готовый продукт, Печата пусто |
1. Из-за особенностей электронных изделий DIY они могут включать в себя принципы работы цепей, сварку, сборку и другие работы, которые требуют от вас соответствующих профессиональных знаний и практических навыков. Неправильная эксплуатация может легко привести к повреждению компонентов изделия; поэтому особое напоминание: существует вероятность сбоя в электронном процессе DIY. Этот риск необходимо нести самостоятельно. Пожалуйста, будьте морально готовы перед съемкой, особенно новичкам!!!
2. Мы можем предоставить платные услуги по техническому обслуживанию неисправных изделий, возникших во время самостоятельной сборки.Пожалуйста, свяжитесь со службой продаж для получения подробной информации.
3. Сам продукт является аксессуаром. В комплект поставки не входят другие аксессуары (если не указано иное). Если вам нужны аксессуары, их необходимо приобрести отдельно. Вся информация о продукте, которую может предоставить наш магазин, загружена на страницу сведений, и никакой другой информации предоставлять не нужно.Например, принципиальные схемы и т. д. (на печатной плате имеется четкая маркировка компонентов).
4. «Сделай сам» — это процесс исследования, обучения и прогресса. Пожалуйста, выбирайте внимательно в соответствии с вашей реальной ситуацией.Делая фотографию, вы принимаете и соблюдаете вышеуказанные условия.
Потерян, поэтому наш магазин не несет ответственности за вышеуказанные проблемы после подписания контракта!

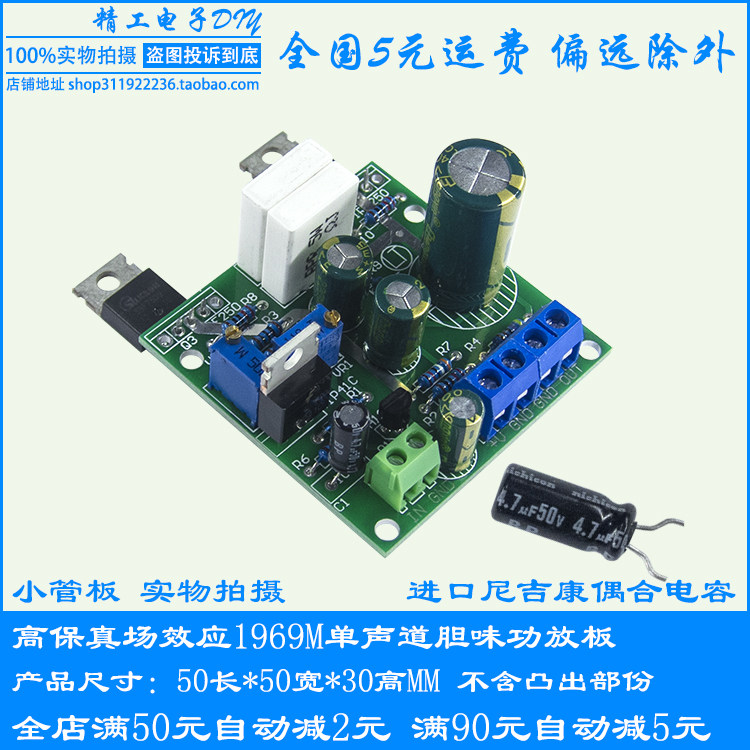

Схема 1969 года проста, проста в сборке, звук хороший. Поэтому было выведено множество версий 1969 года, и 1969М — одна из них.Поскольку последняя ступень заменена на полевую трубку, она получила обозначение 1969M. Эта версия может работать в классе AB, а значит, не требует такого большого рабочего тока.
У всех 1969M, неважно какой версии, общее качество звука не такое хорошее, как у Pure A 1969, но качество звука намного лучше, чем у чипового усилителя. Это определяется его архитектурой. Нынешние технологии на Земле не могут это изменить. Его преимущество в том, что он не требует огромного радиатора, а качество звука находится между Pure A 1969 и усилителем уровня чипа.
Напряжение источника питания: маленькая версия трубки питается от постоянного тока 12–25 В, ток составляет 30–50 мА, большая версия трубки питается от постоянного тока 12–50 В, ток 30–50 мА, звук очень хороший при небольшом токе, большой ток требует увеличения теплоотвода, пожалуйста, обратите внимание.
Сопротивление динамика: 4-8 Ом
Выходная мощность: маленькая трубка 3–12,5 Вт (источник питания 4 Ом, 20 В составляет 12,5 Вт, источник питания 8 Ом, 25 В составляет 9,8 Вт, напряжение источника питания прямо пропорционально выходной мощности и обратно пропорционально сопротивлению динамика. Максимальное напряжение питания небольшой трубки динамика 4 Ом составляет 20 В постоянного тока, а максимальное напряжение источника постоянного тока 25 В для 8 Ом)
Большая трубка 3–50 Вт (блок питания 4 Ом, 40 В — 50 Вт, источник питания 8 Ом, 50 В — 39 Вт, напряжение питания прямо пропорционально выходной мощности и обратно пропорционально сопротивлению динамика. Максимальное напряжение питания динамика с большой лампой 4 Ом — 40 В постоянного тока, а максимальное напряжение питания динамика 8 Ом — 50 В постоянного тока)
Диапазон частот: 20-20000 Гц
Объем изделия: длина 50 * ширина 50 * высота 30 мм (без учета выступающей части выходной трубки).
Выдерживаемое напряжение выходного конденсатора составляет половину напряжения питания.Выходные лампы как больших, так и малых версий ламп сняты.
Механические детали: если требования слишком высоки, не фотографируйте.;Напряжение источника питания в квадрате/8/сопротивление динамика=
Выходная мощность (например: источник питания постоянного тока 27 В, выходная мощность = 27*27/8/сопротивление динамика 8 Ом = 11,39 Вт).
Регулируемый резистор статической регулировки тока 103 (10К), амперметр для регулировки подключается последовательно с положительным полюсом; Регулировка напряжения средней точки 104 (100К) регулируемый резистор.Черный измерительный провод вольтметра постоянного тока подключается к отрицательному полюсу, а красный измерительный провод подключается к положительному полюсу выходного электролитического конденсатора (самого большого на плате 25V3300UF) для настройки.
