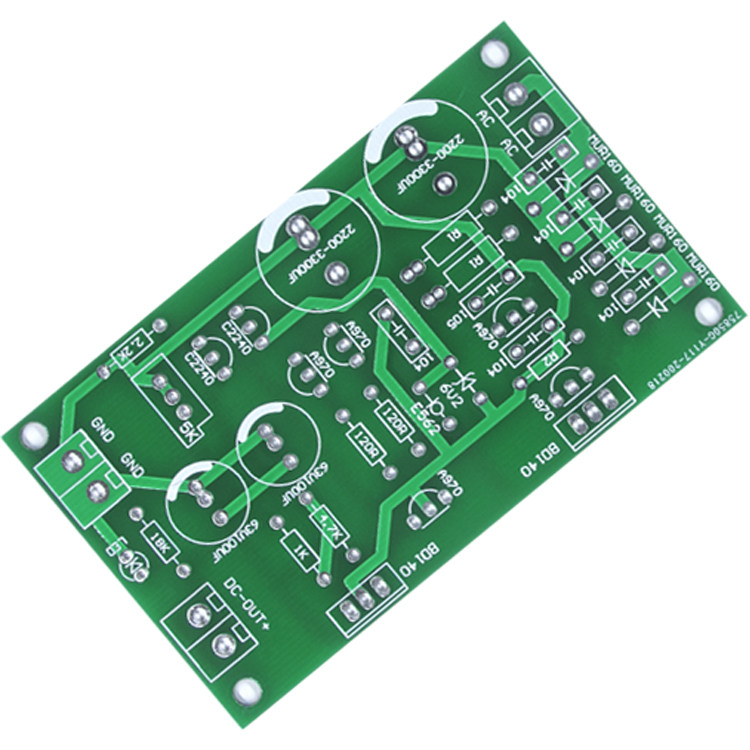

Параллельная стабилизационная плата класса A Parallel Stabilag
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Вам нужна точка для готовой платы, чтобы прыгнуть в ссылку
1. Из-за особенностей электронных изделий DIY они могут включать в себя принципы работы цепей, сварку, сборку и другие работы, которые требуют от вас соответствующих профессиональных знаний и практических навыков. Неправильная эксплуатация может легко привести к повреждению компонентов изделия; поэтому особое напоминание: существует вероятность сбоя в электронном процессе DIY. Этот риск необходимо нести самостоятельно. Пожалуйста, будьте морально готовы перед съемкой, особенно новичкам!!!
2. Мы можем предоставить платные услуги по техническому обслуживанию неисправных изделий, возникших во время самостоятельной сборки.Пожалуйста, свяжитесь со службой продаж для получения подробной информации.
3. Сам продукт является аксессуаром. В комплект поставки не входят другие аксессуары (если не указано иное). Если вам нужны аксессуары, их необходимо приобрести отдельно. Вся информация о продукте, которую может предоставить наш магазин, загружена на страницу сведений, и никакой другой информации предоставлять не нужно.Например, принципиальные схемы и т. д. (на печатной плате имеется четкая маркировка компонентов).
4. «Сделай сам» — это процесс исследования, обучения и прогресса. Пожалуйста, выбирайте внимательно в соответствии с вашей реальной ситуацией.Делая фотографию, вы принимаете и соблюдаете вышеуказанные условия.
Потерян, поэтому наш магазин не несет ответственности за вышеуказанные проблемы после подписания контракта!
Выходная часть питания Параллельно -подключенная к стабилизации это хорошо.
Основные моменты:
1. Очень низкий шум<350uv, чрезвычайно высокая стабильность напряжения, полная/пустая скорость регулировки после тепловой стабильности<0,5%, напряжение не падает после нагрузки.
2. По мере необходимости напряжение может быть отрегулировано с 12 В-30 В.

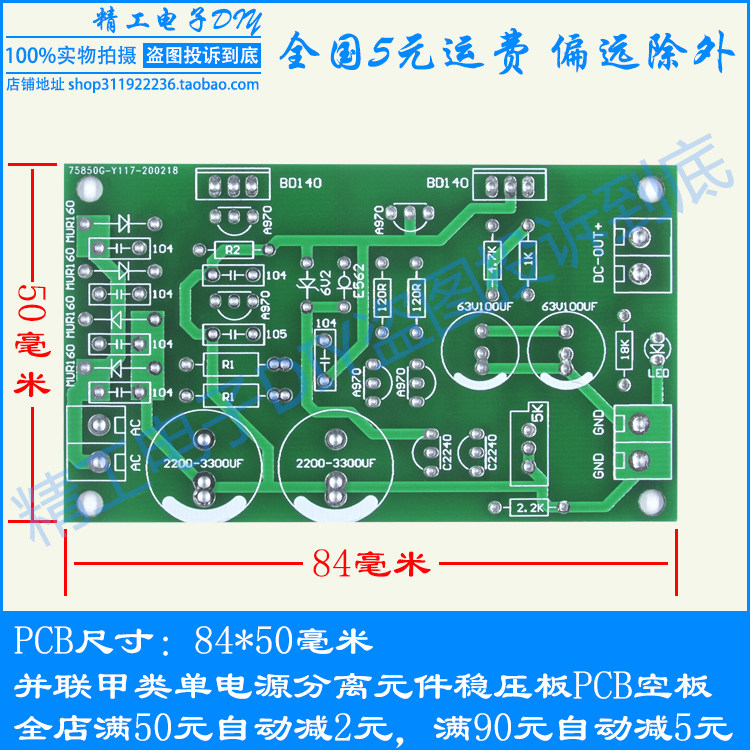

Стандартная версия использует BD140 в качестве корректировки, а также может быть заменена трубками с той же положением PIN, такими как Toshiba A1358, но, пожалуйста, обратите внимание на проблему сопротивления давлению.
Выходное напряжение и входное напряжение (DC) рекомендуется не менее 4 В. Ток разумно устанавливает рассеяние тепла в течение периода. случай.
1. Выбор R1
Выходной ток = 0,65 В/R1 R1 = 10R Положительный и отрицательный источник питания на плате имеет две позиции резистора, которые, как правило, оснащены предварительной стадией или усилием напряжения.
2. Выбор R2
Когда выходное напряжение составляет 12-30 В, используйте около 10K
Встроенная точная настройка Сопротивление регулирует значение выходного напряжения, выходной ток = 0,65 В/R1 Когда r1 = 10R выходной ток составляет 0,65/10R = 0,065a = 65 мА, и так далее.
