Усилитель портома с высоким мощным односторонним прудным конденсатором Прямоугольная плата Силовая плата 35 мм4 -бит -билет

Цена: 355руб.    (¥16.8)
Артикул: 606939760589

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:ylqjlong
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.532руб.
¥1.226руб.
¥2.553руб.
¥1.839руб.
  • Информация о товаре
  • Фотографии

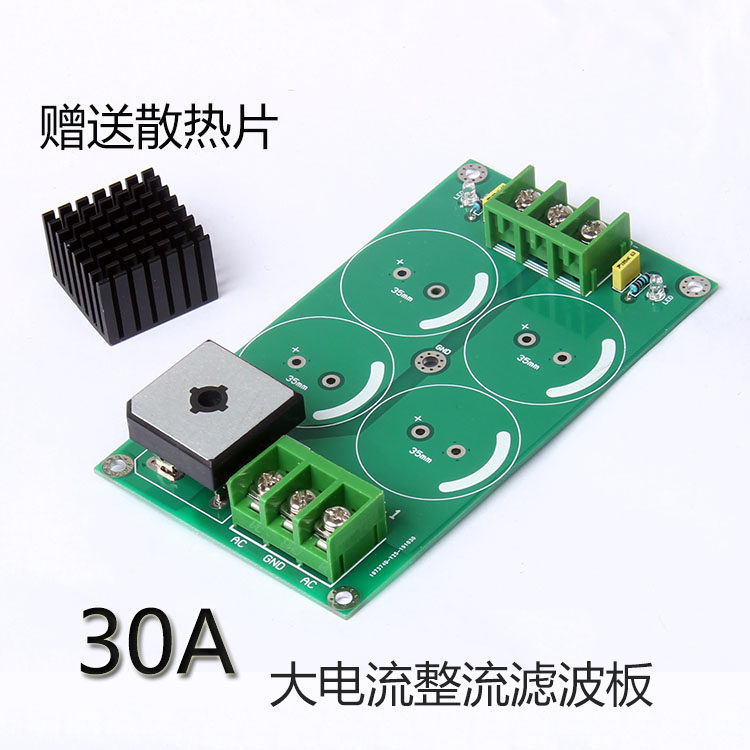

   эта электроэнергияPCB Semi -Grade Board без 4 основных конденсаторов фильтра,Электронная основа для покупателей должна иметь определенную способность, и необходимо подготовить электроэнергию и сварную посуду.Фотографии сделаны в реальной вещи,4 больших конденсатора фильтра на рисунке обращают внимание на свои положительные и отрицательные электроды,Серьезно проверяя безуспешную иначе, в противном случае последствия являются серьезными.Мост выпрямителя использует высококачественный выпрямитель Taiwan SEP GBPC3510, который подходит для крупного текущего оборудования.

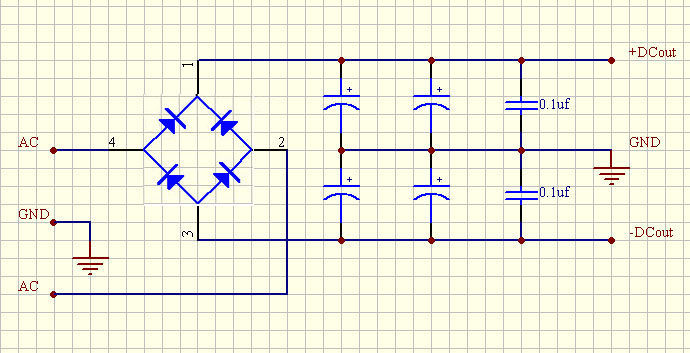

Принципиальная диаграмма:

Меры предосторожности:




Теоретическая формула преобразования энергии:

  Напряжение переменного тока&Раз; 1,41 раз = напряжение постоянного тока
На самом деле рассмотрим много факторов потери схемы, а личный опыт в 1,3 раза.


Особенности доски:

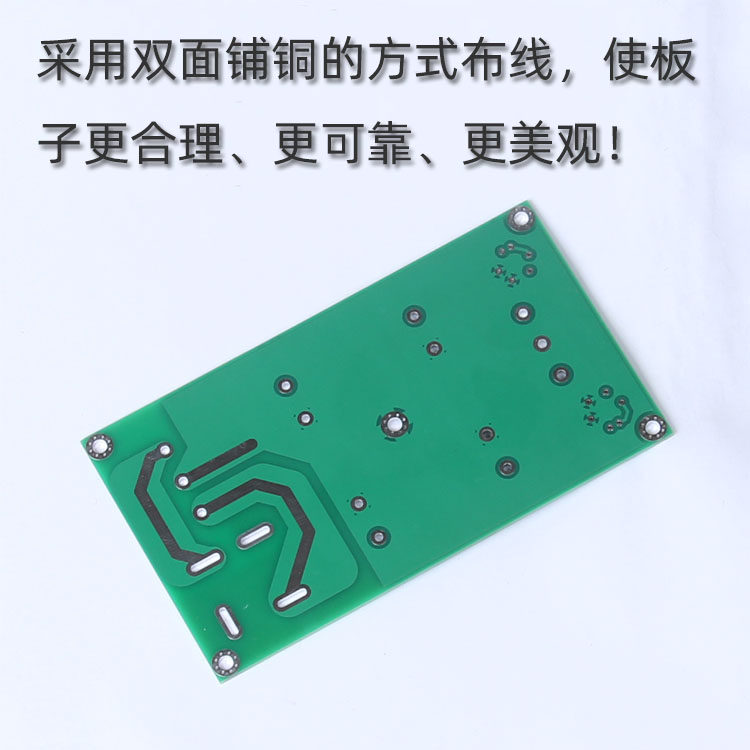

   *Design PCB полностью рассматривает большие текущие характеристики энергетической платы и преднамеренно принят медной точкой, чтобы сделать доску более разумной, надежной и красивой!В то же время вывод -двойной выход, что более удобно для сожженных друзей, которые могут сэкономить неприятности и быть более аккуратными и красивыми!



Описание интерфейса:
Продукт не содержит схемы и руководства. Пожалуйста, смотрите описание ниже.
Входной интерфейс переменного тока(Требовать трансформаторов до трех линейных выводов)
AC*2: подключите линию трансформатора переменного тока
GND: проволока заземления Connectorgleer


DC Output Interface(Рядом с ним есть символы!)
-Воут: выходной порт отрицательного напряжения
GND: земля
+Vout: положительное паспорт напряжения



Параметр:

Рабочее напряжение: три -линейная связь< 36V

Рабочий ток: 30А (больше использования большего количества радиаторов в полном использовании)
Диаметр уровня конденсатора: диаметр 35 мм
Перекрытие плоского моста: GBPC3510
Размер доски:110 мм*ширина 75 мм (PCBИспользуйте плату FR4 толщиной 1,6 мм)

-----------------------------------------------------

Если у вас есть другие потребности, свяжитесь с магазином, чтобы проконсультироваться с другими конденсаторами в нашем магазине для сварки.
